Sửa HMI máy chiết rót không điều khiển được van chiết

Trong dây chuyền sản xuất tự động, HMI là thiết bị giúp người vận hành theo dõi trạng thái máy và thực hiện các thao tác điều khiển trực tiếp trên giao diện. Đối với máy chiết rót, HMI có thể được sử dụng để cài đặt thời gian chiết, định lượng, tốc độ, số lượng sản phẩm, chế độ vận hành và gửi lệnh đến hệ thống điều khiển.

Sửa HMI máy chiết rót không điều khiển được van chiết là sự cố phần cứng khẩn cấp khiến toàn bộ dây chuyền đóng chai tự động bị đình trệ hoàn toàn. Trần Gia Automation có thể kiểm tra dựa trên cấu hình thực tế để xác định nguyên nhân và hướng khắc phục phù hợp. HOTLINE: 0913 506 739

Nhận sửa HMI máy chiết rót không điều khiển được van chiết

Dấu hiệu HMI máy chiết rót không điều khiển được van chiết

Trước khi tiến hành sửa chữa, cần ghi nhận chính xác hiện tượng xảy ra trên máy. Một số biểu hiện thường gặp gồm:

HMI vẫn hiển thị nhưng bấm lệnh mở van không có phản hồi

Màn hình vẫn sáng, giao diện vẫn hoạt động và các thông số khác có thể hiển thị bình thường. Tuy nhiên, khi người vận hành nhấn nút điều khiển van chiết, van không mở.

Đây là trường hợp cần kiểm tra cả HMI lẫn hệ thống điều khiển phía sau.

Nút điều khiển van trên HMI không thao tác được

Khi nhấn vào nút mở hoặc đóng van, HMI không nhận thao tác, không thay đổi trạng thái hoặc không xuất hiện phản hồi.

Nguyên nhân có thể liên quan đến cảm ứng, giao diện HMI, quyền người dùng hoặc cấu hình nút điều khiển.

HMI báo van đã mở nhưng van thực tế không mở

Đây là một trường hợp cần đặc biệt chú ý.

Trên giao diện HMI có thể xuất hiện trạng thái ON hoặc OPEN nhưng van ngoài thực tế vẫn đóng. Khi đó không nên kết luận ngay rằng HMI bị hỏng.

Có thể tín hiệu điều khiển đã được gửi nhưng không đến được thiết bị chấp hành hoặc van điện từ không thực hiện lệnh.

Van chỉ hoạt động ở chế độ tự động hoặc bằng nút ngoài

Nếu van vẫn hoạt động khi chạy Auto nhưng không thể điều khiển bằng HMI ở chế độ Manual, cần kiểm tra logic điều khiển, điều kiện liên động và cấu hình nút trên HMI.

Chỉ một van không điều khiển được

Nếu các van khác vẫn hoạt động bình thường nhưng một van không nhận lệnh, cần khoanh vùng vào kênh điều khiển tương ứng thay vì mặc định kết luận HMI hỏng.

Nhiều van cùng lúc không nhận lệnh từ HMI

Nếu nhiều cơ cấu cùng mất khả năng điều khiển thông qua HMI, cần kiểm tra các thành phần dùng chung như nguồn, truyền thông, PLC, chương trình hoặc dữ liệu điều khiển.

Vì sao HMI máy chiết rót không điều khiển được van chiết?

HMI là giao diện giữa người vận hành và hệ thống điều khiển. Trong một hệ thống tự động hóa điển hình, luồng điều khiển có thể được hình dung:

Người vận hành → HMI → PLC → ngõ ra điều khiển → relay/thiết bị trung gian → van điện từ → cơ cấu van

Do đó, hiện tượng “bấm HMI nhưng van không chạy” có thể xuất phát từ nhiều vị trí khác nhau.

HMI bị lỗi cảm ứng hoặc giao diện điều khiển

Nếu màn hình cảm ứng bị liệt, lệch cảm ứng hoặc một khu vực không nhận thao tác, người vận hành có thể không kích hoạt được nút điều khiển van.

Một số biểu hiện:

• Nhấn nút nhưng không có phản hồi.
• Cảm ứng bị lệch vị trí.
• Một vùng trên màn hình bị liệt.
• HMI phản hồi chậm.
• Chỉ một số nút không thao tác được.

Đây là nhóm lỗi liên quan trực tiếp đến phần HMI.

Nút điều khiển trên HMI bị cấu hình sai

Trong một số trường hợp, phần cứng HMI vẫn hoạt động bình thường nhưng nút điều khiển không thực hiện đúng chức năng.

Có thể liên quan đến:

• Biến điều khiển được gán sai.
• Tag không đúng.
• Địa chỉ PLC bị thay đổi.
• Nút bị khóa.
• Điều kiện kích hoạt chưa được đáp ứng.
• Chương trình HMI bị lỗi.
• Phân quyền người dùng không cho phép thao tác.

Vì vậy, không nên chỉ nhìn vào màn hình để kết luận lỗi phần cứng.

HMI và PLC không truyền thông được

HMI thường gửi dữ liệu hoặc lệnh điều khiển đến PLC thông qua kết nối truyền thông.

Nếu HMI và PLC mất kết nối, người vận hành có thể vẫn nhìn thấy một số thông tin trên màn hình nhưng lệnh điều khiển không được truyền đến PLC.

Các vấn đề có thể liên quan đến:

• Cáp truyền thông.
• Cổng kết nối.
• Thiết lập địa chỉ.
• Thông số truyền thông.
• Thiết bị mạng hoặc bộ chuyển đổi.
• PLC hoặc HMI gặp lỗi.

PLC không nhận hoặc không xử lý lệnh từ HMI

Trong trường hợp HMI vẫn nhận thao tác nhưng PLC không thay đổi trạng thái tương ứng, cần kiểm tra phía PLC.

PLC có thể nhận dữ liệu từ HMI nhưng chương trình không cho phép thực hiện lệnh do đang thiếu một điều kiện an toàn hoặc điều kiện liên động.

Ví dụ, hệ thống có thể yêu cầu:

• Máy đang ở chế độ Manual.
• Cửa bảo vệ đã đóng.
• Áp suất khí đạt yêu cầu.
• Máy không ở trạng thái báo lỗi.
• Bơm hoặc motor đã sẵn sàng.
• Không có tín hiệu Emergency Stop.

Nếu một điều kiện chưa đạt, PLC có thể không cho phép mở van dù người vận hành đã nhấn lệnh trên HMI.

Ngõ ra PLC hoặc relay trung gian gặp sự cố

Nếu PLC đã nhận đúng lệnh nhưng ngõ ra không xuất tín hiệu, cần kiểm tra phần output.

Một số nguyên nhân có thể liên quan đến:

• Kênh output PLC.
• Relay trung gian.
• Cầu chì.
• Nguồn cấp.
• Đầu nối.
• Dây tín hiệu.
• Thiết bị đóng cắt trung gian.

Van điện từ hoặc cơ cấu chấp hành bị lỗi

Trong trường hợp HMI và PLC đều hoạt động bình thường, nguyên nhân có thể nằm ở chính van.

Van điện từ có thể không hoạt động do:

• Mất nguồn cấp.
• Cuộn coil bị lỗi.
• Tín hiệu điều khiển không đến van.
• Áp suất khí không đủ.
• Van bị kẹt.
• Đường khí hoặc đường chất lỏng gặp vấn đề.
• Cơ cấu cơ khí bị lỗi.

Khi đó, việc sửa HMI sẽ không giải quyết được vấn đề.

Quy trình sửa HMI máy chiết rót không điều khiển được van chiết

Ghi nhận hiện tượng lỗi

Kỹ thuật viên cần xác định:

• Van nào đang bị lỗi?
• Có bao nhiêu van không hoạt động?
• HMI có nhận cảm ứng không?
• Nút điều khiển có thay đổi trạng thái không?
• PLC có nhận lệnh không?
• Máy đang ở Auto hay Manual?
• Các chức năng khác của HMI có hoạt động không?

Thông tin ban đầu càng rõ thì việc khoanh vùng lỗi càng nhanh.

Kiểm tra tình trạng HMI

• Màn hình hiển thị.
• Cảm ứng.
• Nguồn cấp.
• Giao diện.
• Nút điều khiển.
• Tag dữ liệu.
• Trạng thái kết nối.
• Phân quyền thao tác.

Nếu cảm ứng bị lỗi hoặc một vùng màn hình không nhận thao tác, cần kiểm tra phần cảm ứng và phần cứng HMI.

Kiểm tra kết nối HMI với PLC

Tiếp theo cần xác định HMI có truyền dữ liệu đến PLC hay không.

• Cáp truyền thông.
• Cổng giao tiếp.
• Địa chỉ thiết bị.
• Trạng thái kết nối.
• Thông số truyền thông.
• Dữ liệu giữa HMI và PLC.

Kiểm tra PLC

Nếu HMI hoạt động bình thường, cần theo dõi trạng thái biến điều khiển trên PLC.

HMI có gửi lệnh hay chưa?

Nếu HMI gửi lệnh nhưng PLC không nhận, cần kiểm tra truyền thông hoặc địa chỉ biến.

Nếu PLC nhận lệnh nhưng không kích output, cần kiểm tra chương trình và điều kiện liên động.

Kiểm tra ngõ ra điều khiển van

Sau khi xác định PLC đã xử lý lệnh, cần kiểm tra tín hiệu output.

Nếu output đã ON nhưng van không hoạt động, cần tiếp tục kiểm tra relay, nguồn, dây dẫn và van điện từ.

Kiểm tra van chiết

Cuối cùng kiểm tra trực tiếp cơ cấu chấp hành.

Không nên sửa HMI trong trường hợp nguyên nhân thực tế là van điện từ bị hỏng hoặc mất nguồn.

Chạy thử toàn bộ hệ thống

• Điều khiển Manual.
• Chế độ Auto.
• Lệnh mở van.
• Lệnh đóng van.
• Trạng thái phản hồi.
• Chu trình chiết.
• Các thông số liên quan trên HMI.

Mục tiêu không chỉ là làm cho nút trên HMI hoạt động mà phải đảm bảo lệnh từ HMI được truyền và thực hiện đúng trên toàn bộ hệ thống.

Những lỗi HMI máy chiết rót thường gặp liên quan đến điều khiển

Ngoài lỗi không điều khiển được van chiết, HMI của máy chiết rót còn có thể gặp nhiều sự cố khác.

• HMI không chỉnh được định lượng

Người vận hành nhập giá trị mới nhưng thông số không được lưu hoặc máy vẫn chạy theo giá trị cũ.

• HMI không chỉnh được tốc độ chiết

HMI cho phép nhập tốc độ nhưng thiết bị thực tế không thay đổi theo thông số mới.

• HMI không cài đặt được thời gian chiết

Thông số thời gian không thể thay đổi hoặc sau khi khởi động lại máy bị quay về giá trị cũ.

• HMI bị mất kết nối với PLC

Màn hình vẫn sáng nhưng không thể điều khiển hoặc cập nhật dữ liệu thực tế.

• HMI bị treo hoặc đơ

Giao diện không phản hồi, cảm ứng không hoạt động hoặc máy cần khởi động lại mới có thể sử dụng.

• HMI bị lỗi cảm ứng

Một vùng cảm ứng bị liệt, cảm ứng lệch hoặc thao tác không chính xác.

Các lỗi này cần được phân tích theo từng trường hợp thay vì áp dụng một phương án sửa chữa cho tất cả thiết bị.

Có nên thay HMI mới khi máy không điều khiển được van?

Không phải trường hợp nào cũng cần thay HMI mới.

Nếu màn hình vẫn hiển thị, cảm ứng vẫn hoạt động và các chức năng khác bình thường, nguyên nhân có thể nằm ở phần mềm, truyền thông, PLC hoặc thiết bị điều khiển.

Việc thay HMI khi chưa xác định nguyên nhân có thể làm phát sinh chi phí nhưng không giải quyết được lỗi.

Ngược lại, nếu HMI thực sự bị lỗi phần cứng, cảm ứng hoặc bo mạch điều khiển, sửa chữa HMI có thể là một phương án giúp khôi phục thiết bị mà không nhất thiết phải thay toàn bộ màn hình.

Trần Gia Automation hiện cung cấp dịch vụ sửa chữa HMI cho nhiều thương hiệu công nghiệp như Siemens, Mitsubishi, Delta, Weintek, Proface, Omron và một số dòng HMI khác.

Vì sao cần kiểm tra HMI trước khi thay thế?

Đối với máy móc trong nhà máy, thời gian dừng thiết bị có thể ảnh hưởng đến tiến độ sản xuất. Vì vậy, việc xác định đúng nguyên nhân ngay từ đầu rất quan trọng.

Một quy trình chẩn đoán đúng cần trả lời lần lượt:

HMI có nhận lệnh không?

↓

PLC có nhận lệnh từ HMI không?

↓

PLC có phát tín hiệu điều khiển không?

↓

Tín hiệu có đến thiết bị chấp hành không?

↓

Van có thực hiện đúng lệnh không?

Khi xác định được vị trí lỗi, kỹ thuật viên mới lựa chọn phương án sửa chữa phù hợp.

Cách tiếp cận này cũng giúp hạn chế việc thay nhầm linh kiện và giảm thời gian tìm lỗi.

Dịch vụ sửa HMI máy chiết rót tại Trần Gia Automation

Trần Gia Automation cung cấp dịch vụ kiểm tra và sửa chữa HMI công nghiệp, trong đó có các HMI được sử dụng trên máy chiết rót.

Theo thông tin dịch vụ trên website, Trần Gia tiếp nhận nhiều lỗi HMI như mất nguồn, lỗi cảm ứng, lỗi hiển thị, treo màn hình, lỗi kết nối PLC và các sự cố liên quan đến phần cứng hoặc chương trình.

Đối với lỗi sửa HMI máy chiết rót không điều khiển được van chiết, việc kiểm tra nên được thực hiện dựa trên tình trạng thực tế của thiết bị.

Kiểm tra và xác định nguyên nhân

Kỹ thuật viên cần khoanh vùng lỗi từ HMI đến PLC và cơ cấu chấp hành để xác định vị trí gây sự cố.

Hỗ trợ sửa chữa phần cứng HMI

Tùy tình trạng thiết bị, có thể kiểm tra các bộ phận như:

• Màn hình.
• Cảm ứng.
• Bo mạch.
• Nguồn.
• Cổng giao tiếp.
• Cáp kết nối.
• Linh kiện điện tử liên quan.

Kiểm tra lỗi kết nối HMI – PLC

Nếu HMI vẫn hoạt động nhưng không truyền được lệnh đến PLC, cần kiểm tra kết nối và dữ liệu giữa hai thiết bị.

Kiểm tra chương trình và dữ liệu

Trong những trường hợp liên quan đến chương trình, cần kiểm tra dữ liệu và cấu hình trước khi thực hiện thay đổi để hạn chế nguy cơ mất chương trình hoặc thông số vận hành.

Khi nào nên liên hệ đơn vị sửa HMI tại Trần Gia Automation

Bạn nên cân nhắc kiểm tra chuyên sâu khi:

• HMI không điều khiển được van dù màn hình vẫn sáng.
• HMI mất kết nối với PLC.
• Nút điều khiển không phản hồi.
• HMI bị lỗi cảm ứng.
• Máy chiết rót dừng do lỗi điều khiển.
• Không xác định được nguyên nhân van không hoạt động.
• HMI đã sử dụng lâu năm và xuất hiện nhiều lỗi đồng thời.
• Cần kiểm tra và sửa chữa thay vì thay mới toàn bộ thiết bị.

Đặc biệt với hệ thống đang vận hành trong nhà máy, không nên tự ý thay đổi chương trình PLC hoặc HMI khi chưa sao lưu dữ liệu và chưa xác định rõ nguyên nhân.

Câu hỏi thường gặp khi sửa HMI máy chiết rót không điều khiển được van chiết

HMI vẫn sáng nhưng không mở được van, có phải HMI bị hỏng không?

Không nhất thiết. HMI chỉ là một mắt xích trong hệ thống điều khiển. Cần kiểm tra từ giao diện HMI, truyền thông, PLC, output, relay và van trước khi kết luận.

Bấm nút trên HMI có phản hồi nhưng van không hoạt động thì kiểm tra gì?

Nên kiểm tra trạng thái biến trên PLC và tín hiệu output. Nếu PLC đã xuất tín hiệu nhưng van không hoạt động, cần kiểm tra nguồn, relay, dây dẫn và van điện từ.

Tại sao HMI báo van ON nhưng van thực tế không mở?

Có thể tín hiệu hiển thị trên HMI chỉ phản ánh trạng thái lệnh chứ chưa phản ánh trạng thái thực tế của van. Cần kiểm tra tín hiệu phản hồi và cơ cấu chấp hành.

Có cần thay HMI mới không?

Không phải lúc nào cũng cần. Nếu lỗi có thể sửa được ở cảm ứng, nguồn, bo mạch, cổng giao tiếp hoặc các linh kiện liên quan, có thể xem xét phương án sửa chữa.

Có thể sửa HMI máy chiết rót bị lỗi tại chỗ không?

Tùy loại lỗi và tình trạng thiết bị. Một số trường hợp có thể cần kiểm tra trực tiếp tại máy để đánh giá cả HMI, PLC và hệ thống điều khiển. Trần Gia Automation có thông tin hỗ trợ kiểm tra tại TP.HCM và khu vực lân cận đối với một số trường hợp.

Vì sao nên chọn Trần Gia Automation khi sửa chữa màn hình công nghiệp

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng uy tín.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình công nghiệp toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa màn hình công nghiệp tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

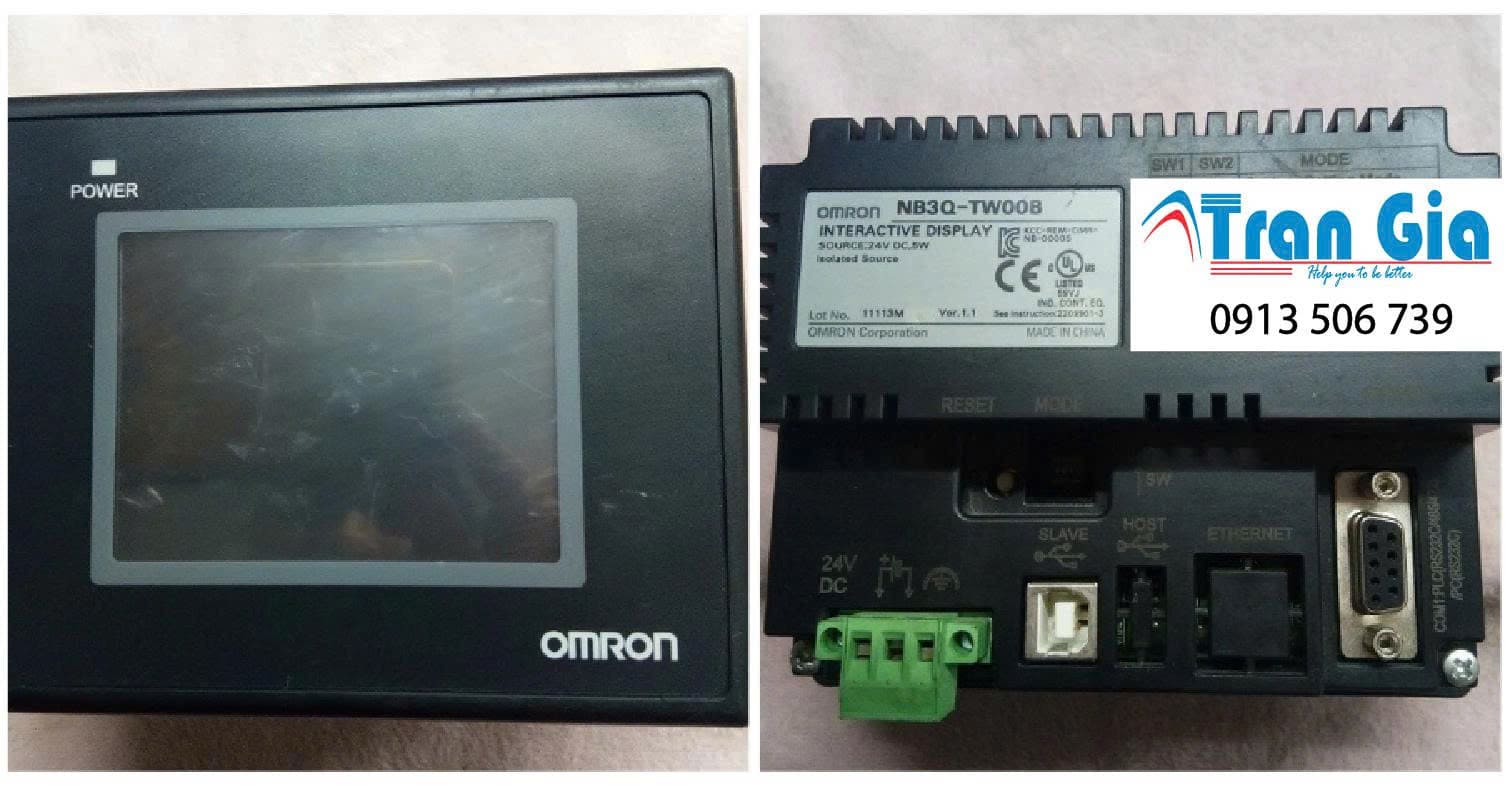

Một số hình ảnh sửa chữa HMI tại Trần Gia Automation
