Chuyên sửa HMI máy chiết rót không hiển thị thông số chiết nhanh chóng

Sửa HMI máy chiết rót không hiển thị thông số chiết là tình trạng thường gây khó khăn cho người vận hành, đặc biệt trên các dây chuyền cần theo dõi định lượng, thời gian chiết, tốc độ, lưu lượng hoặc số lượng sản phẩm. HMI có thể vẫn sáng và giao diện vẫn hoạt động nhưng các ô thông số lại không hiển thị giá trị, đứng dữ liệu hoặc hiển thị trạng thái không chính xác.

Tuy nhiên, hiện tượng này chưa thể khẳng định do HMI hỏng. Dữ liệu hiển thị trên màn hình thường được lấy từ PLC, cảm biến hoặc các thiết bị đo thông qua đường truyền thông. Vì vậy, cần kiểm tra theo chuỗi thiết bị đo → PLC → truyền thông → HMI để xác định chính xác điểm phát sinh lỗi. Trần Gia Automation nhận kiểm tra và sửa HMI máy chiết rót, kết hợp kiểm tra phần cứng HMI với hệ thống điều khiển để hạn chế sửa chữa sai nguyên nhân – HOTLINE: 0913 506 739

Thông số chiết trên HMI thường hiển thị những gì?

Tùy thiết kế của từng máy, giao diện HMI có thể hiển thị nhiều nhóm dữ liệu khác nhau.

Một số thông số thường gặp gồm:

• Giá trị định lượng của sản phẩm.
• Thời gian thực hiện một lần chiết.
• Tốc độ chiết.
• Lưu lượng nguyên liệu.
• Áp suất trong hệ thống.
• Mức nguyên liệu trong bồn.
• Số lượng chai hoặc sản phẩm đã chiết.
• Trạng thái van chiết.
• Trạng thái bơm.
• Tốc độ motor.
• Thông số cài đặt theo từng loại sản phẩm.
• Dữ liệu Recipe.
• Giá trị thực tế và giá trị cài đặt.

Khi một hoặc nhiều thông số biến mất trên HMI, cần xác định đó là không có dữ liệu, HMI không đọc được dữ liệu, hay dữ liệu có nhưng giao diện không hiển thị. Ba trường hợp này có cách kiểm tra khác nhau.

Biểu hiện HMI không hiển thị thông số chiết

Trong thực tế vận hành, lỗi có thể xuất hiện dưới nhiều dạng.

Ô thông số bị trống

Giao diện HMI vẫn mở bình thường nhưng vị trí hiển thị giá trị chiết không có số liệu.

Nếu các khu vực khác vẫn cập nhật bình thường, cần kiểm tra riêng biến dữ liệu của thông số đó.

Thông số luôn bằng một giá trị cố định

HMI có thể hiển thị một con số nhưng giá trị không thay đổi trong quá trình máy hoạt động.

Trường hợp này cần kiểm tra xem dữ liệu tại PLC có thay đổi hay HMI chỉ đang hiển thị giá trị cũ.

HMI chỉ hiển thị thông số cài đặt

Người vận hành vẫn nhìn thấy giá trị đặt nhưng không thấy giá trị thực tế trong quá trình chiết.

Có thể dữ liệu phản hồi từ PLC hoặc cảm biến không được truyền đến HMI.

Nhiều thông số biến mất cùng lúc

Nếu đồng thời mất định lượng, tốc độ, trạng thái van và các dữ liệu khác, cần ưu tiên kiểm tra kết nối HMI – PLC hoặc nguồn dữ liệu chung.

Thông số chỉ mất khi máy chạy

Khi máy dừng, HMI hiển thị bình thường nhưng khi bắt đầu chu trình chiết thì dữ liệu không cập nhật.

Trường hợp này cần xem xét tín hiệu cảm biến, chương trình PLC, điều kiện vận hành và khả năng truyền dữ liệu trong thời gian máy hoạt động.

HMI hiển thị chậm

Giá trị vẫn xuất hiện nhưng cập nhật trễ so với quá trình thực tế.

Nguyên nhân có thể liên quan đến truyền thông, tải chương trình, PLC xử lý dữ liệu hoặc phần cứng HMI.

Vì sao HMI không hiển thị thông số chiết?

Để sửa đúng lỗi, cần xác định dữ liệu bị mất ở vị trí nào trong hệ thống.

HMI mất kết nối với PLC

Đây là một trong những nguyên nhân cần kiểm tra khi nhiều thông số trên màn hình cùng lúc không cập nhật.

HMI có thể vẫn hiển thị giao diện do chương trình nằm trong bộ nhớ, nhưng dữ liệu động từ PLC không được truyền về.

Cách kiểm tra: quan sát trạng thái kết nối, kiểm tra cáp truyền thông, đầu nối, cổng giao tiếp và thông số kết nối.

PLC không có dữ liệu thông số chiết

HMI chỉ hiển thị những dữ liệu mà hệ thống điều khiển cung cấp. Nếu PLC không nhận được dữ liệu từ cảm biến hoặc không xử lý đúng chương trình, HMI cũng không thể hiển thị giá trị chính xác.

Cách kiểm tra: theo dõi trực tiếp vùng dữ liệu liên quan trong PLC và so sánh với giá trị thực tế.

Cảm biến hoặc thiết bị đo không gửi tín hiệu

Các thông số như lưu lượng, áp suất hoặc mức nguyên liệu có thể phụ thuộc vào cảm biến.

Nếu cảm biến mất nguồn, đứt dây, tín hiệu yếu hoặc module đầu vào gặp sự cố, PLC sẽ không có dữ liệu để đưa lên HMI.

Cách xử lý: kiểm tra nguồn cấp, dây tín hiệu, module input và tín hiệu thực tế từ cảm biến.

HMI liên kết sai địa chỉ dữ liệu

Giao diện HMI cần được cấu hình đúng địa chỉ của biến trong PLC.

Nếu địa chỉ bị thay đổi hoặc cấu hình không đồng nhất, ô hiển thị có thể không nhận đúng dữ liệu.

Cách xử lý: đối chiếu tag hoặc địa chỉ biến trên HMI với chương trình PLC.

Sai kiểu dữ liệu

Một biến số trên PLC có thể được cấu hình theo kiểu dữ liệu khác với cách HMI đang đọc.

Điều này có thể khiến giá trị không hiển thị, hiển thị bất thường hoặc không cập nhật đúng.

Cách xử lý: kiểm tra kiểu dữ liệu và cấu hình của đối tượng hiển thị.

HMI gặp lỗi phần cứng

Trong một số trường hợp, lỗi nằm trực tiếp trên HMI, chẳng hạn bo xử lý, bộ nhớ, nguồn hoặc cổng truyền thông hoạt động không ổn định.

Cách xử lý: kiểm tra phần cứng HMI sau khi đã loại trừ các nguyên nhân từ PLC và thiết bị ngoại vi.

Cách kiểm tra chính xác lỗi không hiển thị thông số

Một trong những nguyên tắc quan trọng khi sửa HMI công nghiệp là không thay màn hình chỉ dựa trên hiện tượng bên ngoài.

Có thể kiểm tra theo trình tự:

Bước 1: Kiểm tra thiết bị đo

Xác định cảm biến hoặc thiết bị đo có tạo tín hiệu hay không.

Bước 2: Kiểm tra PLC

Xem PLC có nhận được dữ liệu từ cảm biến và giá trị có thay đổi theo thực tế hay không.

Bước 3: Kiểm tra truyền thông

Xác định HMI có kết nối và trao đổi dữ liệu với PLC ổn định không.

Bước 4: Kiểm tra biến trên HMI

Đối chiếu địa chỉ, tag, kiểu dữ liệu và cấu hình của đối tượng hiển thị.

Bước 5: Kiểm tra phần cứng

Nếu dữ liệu tại PLC chính xác và cấu hình HMI đúng nhưng màn hình vẫn không hiển thị, mới tập trung sâu vào phần cứng HMI.

Cách kiểm tra này giúp phân biệt tương đối rõ lỗi thuộc nguồn dữ liệu, PLC, đường truyền, cấu hình hay HMI.

Xem thêm: Chuyên Sửa Màn Hình Máy Đóng Gói Toàn Quốc Chuyên Nghiệp

Phân biệt lỗi HMI với lỗi cảm biến và PLC

Đây là phần đặc biệt quan trọng khi xử lý máy đang sản xuất.

Bảng trên chỉ giúp khoanh vùng ban đầu. Đối với máy đang hoạt động thực tế, cần đo kiểm để xác định nguyên nhân trước khi sửa.

Những yếu tố môi trường có thể ảnh hưởng đến HMI

HMI trên dây chuyền chiết rót thường phải làm việc trong thời gian dài. Môi trường có độ ẩm, hơi nước, bụi hoặc nhiệt độ cao có thể ảnh hưởng đến tuổi thọ linh kiện.

Một số tình trạng cần lưu ý:

• Hơi ẩm xâm nhập vào bên trong HMI.
• Bụi bám trên bo mạch.
• Nhiệt độ tủ điện cao.
• Nguồn cấp không ổn định.
• Đầu nối bị oxy hóa.
• Cáp truyền thông tiếp xúc kém.
• HMI hoạt động liên tục trong thời gian dài.

Những yếu tố này có thể khiến lỗi xuất hiện không liên tục, chẳng hạn lúc hiển thị bình thường, lúc mất dữ liệu hoặc phải khởi động lại mới hoạt động.

Quy trình sửa HMI máy chiết rót không hiển thị thông số chiết

Trần Gia Automation thực hiện kiểm tra theo tình trạng thực tế của thiết bị.

Tiếp nhận thông tin

Ghi nhận model HMI, model PLC, thông số nào bị mất, lỗi xảy ra liên tục hay theo từng thời điểm và máy có đang hoạt động được hay không.

Kiểm tra hiện trạng HMI

Kiểm tra nguồn, LCD, Touch, giao diện và trạng thái hoạt động của màn hình.

Kiểm tra kết nối

Kiểm tra đường truyền HMI – PLC, cáp kết nối, đầu jack và cổng giao tiếp.

Đối chiếu dữ liệu PLC

Kiểm tra giá trị thực tế tại PLC để xác định dữ liệu có tồn tại trước khi được đưa lên HMI hay không.

Kiểm tra cảm biến

Nếu dữ liệu PLC không đúng hoặc không có, kiểm tra thiết bị đo, nguồn cấp và dây tín hiệu.

Kiểm tra cấu hình HMI

Đối chiếu địa chỉ biến, tag, kiểu dữ liệu và cấu hình đối tượng hiển thị.

Sửa chữa phần cứng nếu cần

Nếu xác định lỗi thuộc HMI, kỹ thuật kiểm tra các phần liên quan như nguồn, bo mạch, bộ nhớ và cổng giao tiếp.

Kiểm tra sau sửa

Sau khi xử lý, HMI được kiểm tra khả năng hiển thị, truyền thông và cập nhật thông số trong quá trình máy chạy.

Không chỉ kiểm tra khi máy đứng, nên chạy thử thực tế để xác nhận dữ liệu chiết được cập nhật ổn định.

Khi nào cần sửa hoặc thay HMI máy chiết rót?

Nếu lỗi được xác định nằm ở HMI, cần đánh giá tình trạng thiết bị trước khi quyết định sửa hay thay mới.

Có thể kiểm tra sửa chữa khi HMI gặp:

• Mất hiển thị dữ liệu.
• Lỗi truyền thông.
• Cổng giao tiếp chập chờn.
• HMI bị treo.
• Tự khởi động lại.
• Lỗi nguồn.
• Lỗi bộ nhớ.
• Touch hoạt động không ổn định.
• Phần cứng xử lý dữ liệu gặp sự cố.

Đối với HMI đã sử dụng lâu năm, phương án xử lý cần dựa trên model, linh kiện, tình trạng bo mạch và yêu cầu vận hành của máy.

Trần Gia Automation nhận sửa HMI máy chiết rót

Trần Gia Automation nhận kiểm tra và sửa chữa HMI công nghiệp cho máy chiết rót và nhiều hệ thống tự động hóa khác.

Các tình trạng thường tiếp nhận:

• Sửa HMI máy chiết rót không hiển thị thông số chiết.
• HMI không hiển thị dữ liệu.
• Mất kết nối HMI với PLC.
• Màn hình bị treo, đơ.
• Cảm ứng không nhận hoặc chập chờn.
• LCD bị sọc, mờ.
• HMI không lên nguồn.
• HMI hiển thị sai dữ liệu.
• HMI không lưu được thông số.
• Lỗi cổng truyền thông.

Đội ngũ kỹ sư Trần Gia Automation có kinh nghiệm trong lĩnh vực tự động hóa, thực hiện kiểm tra HMI kết hợp PLC và các thiết bị liên quan để xác định nguyên nhân.

Câu hỏi thường gặp

Vì sao HMI vẫn sáng nhưng không hiển thị thông số chiết?

HMI có thể vẫn hoạt động phần giao diện nhưng không nhận được dữ liệu từ PLC. Cần kiểm tra kết nối, dữ liệu PLC và cấu hình biến trên HMI.

HMI không hiển thị một thông số nhưng các thông số khác vẫn bình thường thì sao?

Nên kiểm tra riêng biến dữ liệu của thông số đó, bao gồm địa chỉ PLC, kiểu dữ liệu, cấu hình đối tượng và nguồn tín hiệu.

HMI không hiển thị nhiều thông số cùng lúc có phải do PLC không?

Có thể liên quan đến kết nối HMI – PLC, nhưng cần kiểm tra thực tế. Nếu PLC vẫn có dữ liệu mà HMI không hiển thị thì hướng kiểm tra sẽ khác.

Cảm biến hỏng có khiến HMI mất thông số không?

Có. Nếu thông số trên HMI phụ thuộc vào cảm biến và cảm biến không cung cấp tín hiệu cho PLC, HMI có thể không có dữ liệu để hiển thị.

Có thể sửa HMI máy chiết rót thay vì thay mới không?

Tùy model và tình trạng phần cứng. Cần kiểm tra để xác định lỗi nằm ở phần nào và khả năng sửa chữa trước khi lựa chọn phương án phù hợp.

Sửa HMI máy chiết rót không hiển thị thông số chiết cần dựa trên quá trình kiểm tra từ nguồn dữ liệu đến màn hình. Cảm biến, PLC, truyền thông, cấu hình HMI và phần cứng đều có thể liên quan đến hiện tượng này.

Trần Gia Automation nhận kiểm tra và sửa chữa HMI công nghiệp, hỗ trợ xác định nguyên nhân dựa trên tình trạng thực tế của máy trước khi xử lý. Liên hệ 0913 506 739 để được tư vấn về HMI máy chiết rót và các thiết bị tự động hóa liên quan.

Vì sao nên chọn Trần Gia Automation khi sửa chữa màn hình máy chiết rót

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình công nghiệp toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa màn hình công nghiệp tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

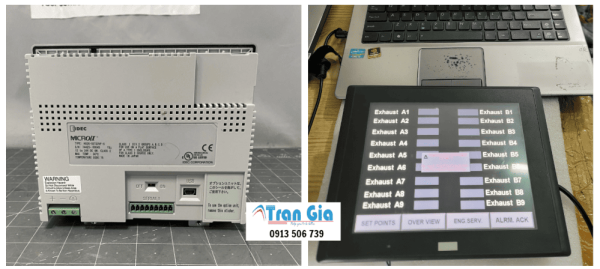

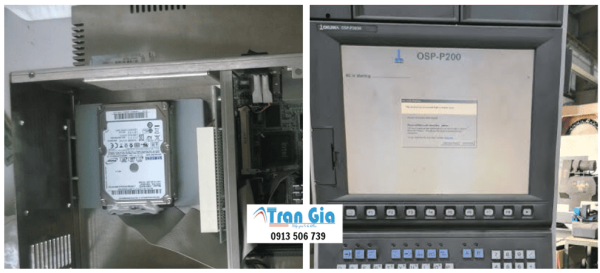

Một số hình ảnh sửa chữa màn hình HMI tại Trần Gia Automation
