TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI Inovance bảo hành 12 tháng, ngoài ra chúng tôi Chuyên thay tấm cảm ứng cho Màn hình HMI Conch 780 bị lệch cảm ứng lấy ngay trong 1h. với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng

Trình tự các bước thay tấm cảm ứng màn hình HMI Conch 780

1. Chuẩn bị dụng cụ và linh kiện

• Tấm cảm ứng mới đúng loại và kích thước cho HMI Conch 780.

• Tua vít (4 cạnh hoặc dẹt tùy loại ốc của máy).

• Dao mỏng hoặc nhíp để tách tấm cảm ứng.

• Găng tay chống tĩnh điện và vòng đeo chống tĩnh điện.

• Khăn mềm, cồn IPA 99% để vệ sinh.

2. Tắt nguồn và tháo thiết bị

• Ngắt toàn bộ nguồn cấp vào HMI.

• Tháo HMI ra khỏi tủ điện hoặc giá đỡ.

• Đặt thiết bị lên bàn làm việc sạch sẽ, có đệm chống trượt và chống tĩnh điện.

3. Mở vỏ HMI

• Tháo toàn bộ ốc ở mặt sau để tách phần vỏ sau.

• Cẩn thận nhấc vỏ để tránh làm đứt các dây nối giữa bảng mạch và màn hình.

4. Tháo tấm cảm ứng cũ

• Tìm cáp tín hiệu của tấm cảm ứng (thường là cáp FFC hoặc FPC) và rút nhẹ ra khỏi socket.

• Dùng dao mỏng hoặc nhíp cẩn thận tách tấm cảm ứng khỏi mặt LCD (thường được dán bằng băng keo 2 mặt mỏng).

• Tránh làm xước bề mặt LCD bên dưới.

5. Lắp tấm cảm ứng mới

• Vệ sinh bề mặt LCD bằng khăn mềm và cồn IPA để loại bỏ bụi.

• Đặt tấm cảm ứng mới căn chỉnh chính xác với viền LCD.

• Dán lại bằng băng keo 2 mặt mỏng (nếu cần).

• Gắn lại cáp tín hiệu vào socket và đảm bảo tiếp xúc chắc chắn.

6. Lắp lại vỏ HMI

• Đặt lại vỏ sau và siết ốc đều tay, tránh siết quá mạnh gây nứt nhựa.

• Kiểm tra lại toàn bộ kết nối trước khi cấp nguồn.

7. Kiểm tra và hiệu chỉnh

• Cấp nguồn cho HMI và vào chế độ calibrate (hiệu chỉnh cảm ứng).

• Thử bấm các vị trí góc, cạnh, giữa để kiểm tra độ chính xác.

• Nếu cảm ứng chuẩn và không lệch, quá trình thay thế đã hoàn tất.

Nguyên nhân và cách khắc phục tấm cảm ứng cho Màn hình HMI Conch 780 bị lệch cảm ứng

1. Dấu hiệu nhận biết tấm cảm ứng bị lệch

• Khi chạm vào một vị trí nhưng màn hình lại nhận ở vị trí khác.

• Các nút bấm ảo trên màn hình khó thao tác chính xác, phải bấm lệch sang bên mới nhận lệnh.

• Một số vùng trên màn hình phản hồi chậm hoặc không phản hồi.

• Giao diện vận hành trở nên khó sử dụng, dễ gây nhầm lẫn khi nhập lệnh.

2. Nguyên nhân tấm cảm ứng bị lệch

• Hiệu chuẩn cảm ứng bị sai: Trong quá trình sử dụng, màn hình có thể bị mất cân chỉnh (calibration), khiến điểm chạm không trùng vị trí thực.

• Lỗi phần mềm HMI: File cấu hình cảm ứng bị lỗi, hoặc chương trình điều khiển cảm ứng hoạt động không ổn định.

• Hư hỏng tấm cảm ứng (Touch Panel): Lớp điện trở hoặc điện dung bên trong tấm cảm ứng bị lão hóa, trầy xước hoặc chập mạch.

• Nhiễu điện: Tác động từ môi trường hoặc thiết bị điện công suất lớn xung quanh gây sai lệch tín hiệu cảm ứng.

• Cáp tín hiệu lỏng hoặc oxy hóa: Đầu nối giữa tấm cảm ứng và bo mạch HMI bị lỏng, gỉ sét hoặc đứt ngầm.

3. Cách khắc phục lỗi lệch cảm ứng

• Hiệu chuẩn lại cảm ứng:

  • Vào chế độ Calibration trong phần cài đặt của HMI, làm theo hướng dẫn để chạm đúng vị trí các điểm hiệu chỉnh.

  • Sau khi hiệu chuẩn, khởi động lại HMI để áp dụng cấu hình mới.

• Kiểm tra phần mềm và chương trình:

  • Nạp lại chương trình điều khiển hoặc file cấu hình cảm ứng.

  • Cập nhật firmware nếu nhà sản xuất có bản mới.

• Vệ sinh và kiểm tra cáp kết nối:

  • Tháo mặt kính cảm ứng, làm sạch bụi bẩn ở đầu cáp FPC.

  • Đảm bảo cáp gắn chặt và không bị oxy hóa.

• Thay tấm cảm ứng mới:

  • Nếu tấm cảm ứng đã bị hỏng vật lý hoặc trầy xước nghiêm trọng, giải pháp tốt nhất là thay mới để đảm bảo độ nhạy và độ chính xác.

• Giảm nhiễu điện:

  • Đặt HMI cách xa thiết bị gây nhiễu cao như biến tần, động cơ lớn, hoặc lắp thêm bộ lọc nhiễu.

Những lỗi thường gặp khác màn hình HMI Conch

1. Lỗi nguồn không lên màn hình

• Nguyên nhân:

  • Adapter/nguồn cấp hỏng hoặc điện áp không ổn định

  • Cầu chì bảo vệ bên trong HMI đứt

  • Mạch nguồn bên trong cháy linh kiện (tụ, IC nguồn, diode)

• Cách khắc phục:

  • Kiểm tra điện áp đầu vào bằng đồng hồ đo

  • Thay nguồn mới đúng thông số

  • Sửa hoặc thay thế linh kiện nguồn hỏng

2. Lỗi cảm ứng không nhận thao tác

• Nguyên nhân:

  • Tấm cảm ứng (Touch Panel) bị mòn, nứt hoặc oxy hóa

  • Cáp kết nối từ cảm ứng về main lỏng hoặc hỏng

  • Driver cảm ứng bị lỗi

• Cách khắc phục:

  • Thay tấm cảm ứng mới

  • Kiểm tra và gắn lại cáp kết nối

  • Nạp lại firmware/driver cảm ứng

3. Màn hình hiển thị mờ hoặc loang màu

• Nguyên nhân:

  • Đèn nền LED/LCD yếu hoặc cháy

  • Mạch điều khiển đèn nền hỏng

• Cách khắc phục:

  • Thay LED nền

  • Sửa hoặc thay board mạch điều khiển đèn nền

4. Lỗi không giao tiếp được với PLC

• Nguyên nhân:

  • Cáp truyền thông hỏng, lỏng hoặc sai loại

  • Sai cấu hình cổng truyền thông trong HMI

  • PLC hoặc module truyền thông hỏng

• Cách khắc phục:

  • Thay cáp truyền thông đúng chuẩn

  • Kiểm tra và thiết lập lại thông số truyền thông (baud rate, parity, data bit…)

  • Test PLC bằng thiết bị khác

Các dòng màn hình Conch chúng tôi nhận sửa chữa

 Chúng tôi chuyên nhận sửa chữa – bảo trì – thay thế linh kiện cho tất cả các model màn hình HMI Conch

• Conch CH070, CH100, CH121, CH150, CH190

• Conch CH043, CH050, CH070HE, CH070ME

• Conch CH1000, CH1210, CH1500, CH1900

• Sửa chữa màn hình cảm ứng HMI HMI Conch 780  bị hư bo nguồn, bo công suất, bo CPU.
• Sửa chữa màn hình cảm ứng HMI HMI Conch 780  bị mất nguồn, không thể khởi động.
• Sửa chữa màn hình cảm ứng HMI HMI Conch 780  bị bị nổ tụ, nổ bo mạch.
• Sửa chữa màn hình cảm ứng HMI HMI Conch 780  bị bể màn hình cảm ứng
• Sửa chữa màn hình cảm ứng HMI HMI Conch 780  bị đơ, không thể điều khiển
• Thay màn hình cảm ứng HMI HMI Conch 780  mọi kích thước.
• Sửa chữa màn hình cảm ứng HMI HMI Conch 780  bị màn hình LCD,  hiển thị sọc ,..
• Sửa chữa màn hình cảm ứng HMI HMI Conch 780  bị hỏng chương trình, lỗi kết nối,…

Dịch vụ của TRAN GIA Sửa màn hình HMI các hãng

-Chuyên Nhận sửa chữa màn hình HMi khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển, màn hình BOP hiển thị,…

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, TRẦN GIA sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

Dịch vụ lắp đặt sửa chữa TRAN GIA bao gồm

– Sửa chữa, khôi phục các bo mạch điện tử : Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, BITEK sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), … sử dụng phụ tùng chính hãng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

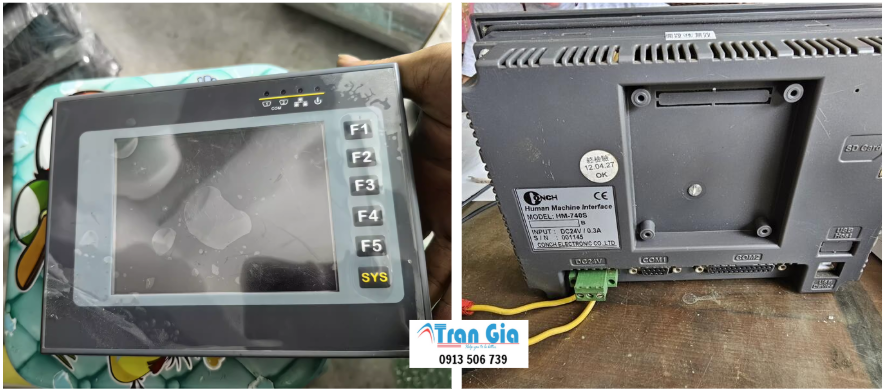

Dưới đây là một số hình ảnh màn hình HMI đang trong quá trình sửa chữa tại TRAN GIA

Quy trình sửa màn Hình HMI công nghiệp

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Chuyên thay tấm cảm ứng cho Màn hình HMI Conch 780 bị lệch cảm ứng lấy ngay trong 1h

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng
