Mô tả sản phẩm

TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI bảo hành 12 tháng, ngoài ra chúng tôi là Công ty chuyên sửa chữa màn hình HMI Shihlin uy tín toàn quốc với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

TRAN GIA trung tâm chuyên cung cấp màn hình Shilin full box bảo hành 12 tháng

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng

Công ty sửa chữa màn hình Panelmaster LCD Bị ố, Sửa Màn hình Nhìn Không Rõ Không Lên Hình

Những lỗi hư hỏng thường gặp trên màn hình HMI

Màn hình cảm ứng HMI trong quá trình hoạt động thường xảy ra các trường hợp hư hỏng như sau:

Hư hỏng do thời gian sử dụng quá lâu

Như các bạn đã biết linh kiện điện tử luôn luôn có tuổi thọ nhất định, Do vậy chúng sẽ hư hỏng theo thời gian sử dụng. Vì vậy nếu chúng ta sử dụng màn hình quá lâu dẫn tới hư hỏng thiết bị nếu có thể sửa chữa được sẽ giúp tiết kiệm chi phí nhưng nếu chúng quá cũ để có thể sửa chữa lại thì chúng tôi khuyên bạn Bạn nên tìm phương án thay thế bằng một màn hình mới. các nhà sản xuất linh kiện thường sẽ ngừng sản xuất sau khoảng ảnh 4 đến 5 năm 5 rừng sản xuất màn hình.

Hư bo nguồn do chạm chập, cháy nổ, hoặc do sét đánh

Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.

Hư bo CPU

Bo CPU là một bo mạch quan trọng nhất nhất của màn hình do vậy phải xác định rõ nguyên nhân hư hỏng để có hướng sửa chữa và khắc phục. Bo CPU thường sử dụng nguồn điện rất thấp: 5V, 3.3V, 12V,… nên chúng rất dễ bị tác động bởi các Sốc điện áp hoặc trước dòng điện ngắn mạch. chúng có thể Hư phần nguồn hoặc phần giao tiếp với các IC nhớ, IC dao động, IC nguồn,…

Việc sửa chữa Bo này cũng rất phức tạp và bạn cần phải có chuyên môn cao cũng như các thiết bị hỗ trợ cho bạn như: mỏ hàn, khò nhiệt, đồng hồ VOM, đồng hồ đo xung, sóng,… mới có thể tìm ra nguyên nhân hư hỏng.

Chúng tôi khuyên bạn nên tìm đến các chuyên gia trong lĩnh vực này để được tư vấn và sửa chữa một cách nhanh nhất.

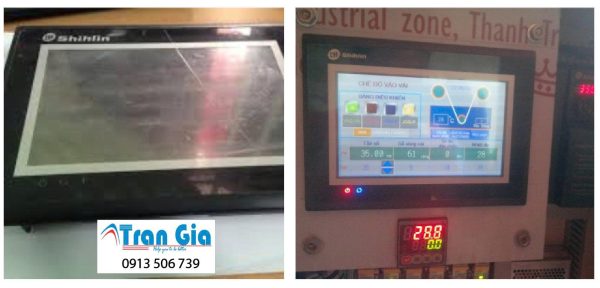

Công ty chuyên sửa chữa màn hình HMI Shihlin uy tín toàn quốc

Hư phần cảm ứng, hư Tấm cảm ứng

Tấm cảm ứng là một bộ phận được sử dụng nhiều nhất một trong màn hình hmi, do vậy chúng sẽ là bộ phận dễ hư hỏng nhất. thông thường các nguyên nhân hư hỏng bắt nguồn từ việc chúng ta sử dụng màn hình không đúng cách, nhấn quá mạnh hoặc nhấn quá nhiều vào một điểm trong thời gian dài dẫn đến màn hình bị liệt điểm cảm ứng hoặc có thể không nhấn được, một số trường hợp còn bị lệch điểm.

Việc sửa chữa và thay thế Tấm cảm ứng cho màn hình HMI cũng khá đơn giản. Tuy nhiên trong rất nhiều trường hợp sau khi thay cảm ứng xong chúng ta cần phải hiệu chỉnh lại giá trị điện trở. Việc này xảy ra rất nhiều ở màn hình của các hãng có phần cảm ứng dạng điện trở như: Siemens MP, TP, Delta, Hitech, Easyview, Weinview, Redlion,…

Hư hỏng phần hiển thị LCD

Phần hiển thị LCD trong màn hình HMI là bộ phận thường xuyên xảy ra hư hỏng. Các triệu chứng hư hỏng bao gồm: Loang LCD, Mờ, phồng rộp, sọc ngang màn hình, sọc dọc màn hình, màn hình không hiển thị được, màn hình bị nhòe,…

Có rất nhiều nguyên nhân dẫn đến hư hỏng nhưng chủ yếu thời gian sử dụng màn hình quá lâu, do lỗi của nhà sản xuất, hư hỏng cáp kết nối LCD, hư bo giao tiếp LCD, bị phồng rộp do hoạt động trong môi trường nhiệt độ cao và độ ẩm không khí lớn.

Hư phần kết nối truyền thông với PLC

Đa phần các nguyên nhân hư hỏng kết nối truyền thông với PLC là do bị chạm nguồn điện, phần còn lại do lỗi sản xuất linh kiện và thời gian sử dụng thiết bị quá lâu.

Việc sửa chữa màn hình hư cổng truyền thông cũng tốn thời gian vì màn hình HMI ngày nay cấu tạo khá phức tạp. Tuy nhiên nếu hư ở trường hợp này thì phương án sửa chữa vẫn kinh tế.

Các bước thực hiện thay tấm kính cảm ứng màn hình HMI Shihlin

1. Bước 1 : Chúng ta tiến hành kiểm tra hiện trạng màn hình.
2. Bước 2 : Tháo vỏ nhựa mặt sau lưng của màn hình HMI Shihlin, tháo dây cảm ứng cũ và gắn dây nối dài cho cảm ứng mới để thử tấm kính cảm ứng trước khi thay thế.
3. Bước 3 : Gắn thử cảm ứng mới vào dây nối dài, đặt đè lên mặt trước rồi cấp lại nguồn cho màn hình.
4. Bước 4 : Chờ màn hình khởi động xong thì bấm kiểm tra thử, nếu cảm ứng nhận chuẩn hoặc gần chuẩn thì có thể tiến hành bước tiếp theo. Nếu lệch nhiều thì có thể phải hiệu chỉnh thử, đề phòng do lỗi phần cứng trên mạch điện tử.
5. Bước 5: Thực hiện tháo cảm ứng cũ ra khỏi màn hình :Tháo cable cảm ứng ra khỏi mạch. Tháo toàn bộ khung nhôm có gắn bo mạch và LCD của màn hình ra ngoài. Bóc lớp mặt nạ phía trước màn hình. Sấy ấm bằng máy sấy hoặc khò nhiệt cho nóng ấm màn hình để lớp keo bên dưới tấm cảm ứng có độ nhả, dễ bóc. Tiền hành tháo dần từ 1 góc tấm cảm ứng cũ rồi theo đó gỡ bỏ hoàn toàn tấm cảm ứng cũ. Vệ sinh lại toàn bộ khung nhựa.
6. Bước 6 : Tiến hành lắp tấm cảm ứng mới vào khung :
Đặt thử tấm cảm ứng mới vào khung nhựa và căn vị trí.
Bóc lớp bóng bảo vệ bên dưới và lớp giấy cho phần băng keo hai mặt.
Gắn cố định tấm cảm ứng lên khung nhựa cho đúng vị trí đã căn chỉnh.
7. Bước 7 : Vệ sinh và gắn lại phần khung có bo mạch và LCD của màn hình vào.
8. Bước 8 : Gắn lại dây cảm ứng và tiến hành lắp lại vỏ lưng của màn hình.
9. Bước 9 : Cấp nguồn và thử lại tấm cảm ứng mới. Nếu vẫn hoạt động thì chuyển sang bước tiếp theo.
10. Bước 10 : Gắn mặt dán bảo vệ mới

Tắt nguồn màn hình.
Đặt thử mặt nạ mới để căn vị trí cho chuẩn.
Bóc lớp bóng bảo vệ bên ngoài của tấm cảm ứng.
Bóc bỏ lớp bóng bảo vệ mặt dưới và giấy của băng keo ở mặt nạ cảm ứng mới.
Đặt mặt bóng bảo vệ vào khung, căn 1 góc rồi theo cạnh đó căn sang góc thứ 2. Khi khớp với vị trí đã căn thì theo đó thả nhẹ cho tấm bóng dán dần ra
cạnh và góc còn lại.
Dùng khăn để đè lên mặt bóng kéo từ trong ra ngoài để mặt nạ dán lên khung cho căng đều.
11. Bước 11 : Hoàn tất quá trình
Cấp nguồn lại cho màn hình và vào System Menu của HMI Shihlin
Chọn tới phần hiệu chỉnh cảm ứng. Nếu cảm ứng quá lệch, khó bấm vào thì có thể dùng chuột máy tính để kết nối cổng USB và bấm chọn tới phần System Setting trong System Menu để vào phần hiệu chỉnh cảm ứng Touch
Panel, trong đó có hiệu chỉnh lực bấm, độ trễ và Calibration để căn chỉnh lại cho cảm ứng chuẩn vị trí bấm.
Vào được phần hiệu chỉnh thì bấm lên cảm ứng lần lượt theo các vị trí chỉ định. Sau đó bấm tiếp các vị trí kiểm tra theo yêu cẩu của màn hình. Nếu thành công, màn hình sẽ thoát ra ngoài. Chúng ta chọn Home để thoát hoàn toàn.
Mọi thứ hoạt động tốt thì tiến hành tắt nguồn và gắn lại bộ ốc vít mặt lưng cho màn hình.
Cấp nguồn lại và quay video hiện trạng trước khi bàn giao cho khách hàng

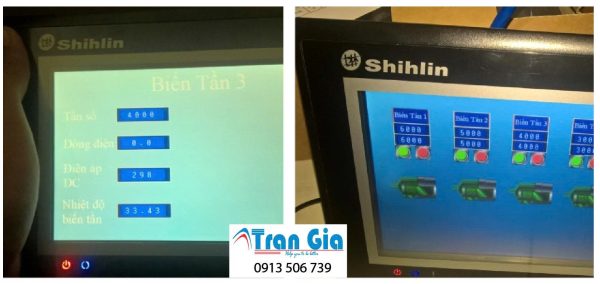

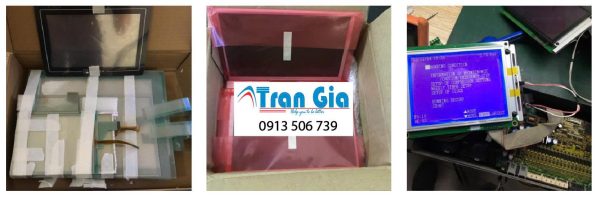

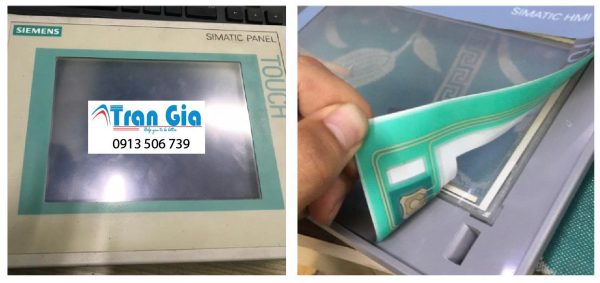

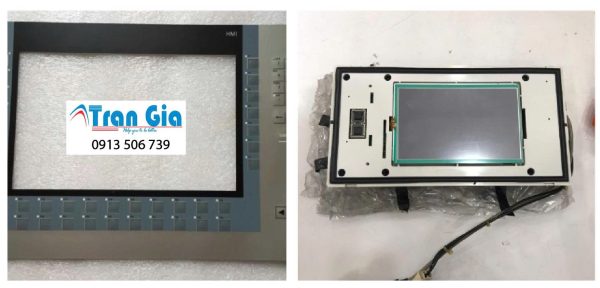

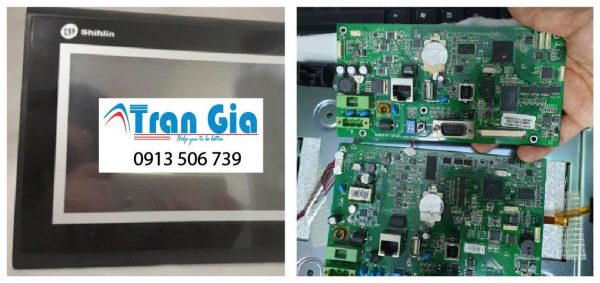

Thay thế tấm kính cảm ứng cho màn hình HMI Shihlin giá rẻ

Sửa chữa màn hình hmi các hãng lỗi đang chạy màn hình bị tối đen hoặc cảm ứng không nhạy

Ngày nay màn hình hmi đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:

–Sửa chữa màn hình cảm ứng Shihlin Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…

– Sửa chữa màn hình cảm ứng Shihlin Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…

– Sửa chữa màn hình cảm ứng Shihlin Không truyền thông được, lỗi bo mạch kết nối PLC…

– Sửa chữa màn hình cảm ứng Shihlin Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.

Phương án tối ưu nhất chúng tôi tư vấn cho khách hàng đó là: sửa chữa để đảm bảo kế hoạch sản xuất, mang lại hiệu quả nhanh, tiết kiệm kinh tế, song song với đó khách

hàng đặt mua màn hình mới (thời gian thường lâu) để làm dự phòng thay thế.

Do đó chúng tôi với đội ngũ kỹ sư lành nghề và tâm huyết xin gửi tới quý khách hàng dịch vụ sửa chữa màn hình cảm ứng hmi các hãng khác như Siemens, ESA, Schneider, Allen Bradley, GE Fanuc, B&R, Proface, Mitsubishi, Omron, Fuji Hakko, Keyence,Delta, Hitech, Weintek, M2I. LS

Lỗi của màn hình: Máy vẫn chạy, màn hình bị tối đen, không hiển thị thông số hoặc sáng nháy rồi tắt hẳn

Nguyên nhân: – Các linh kiện trên main đã già dễ phát sinh lỗi

– Phần hiển thị của màn hình (LCD) bị lỗi đèn nền

– Cáp nối LCD bị đứt

Sửa chữa màn hình hmi các hãng: Siemens, Schneider, Allen Bradley, Proface, B&R, Fuji, Mitsubishi, Omron, Delta, Weintek,…

Những lỗi trên màn hình mà chúng tôi đã sửa chữa thành công :

Sửa chữa màn hình HMI Shihlin bị lỗi nứt, vỡ

Sửa chữa màn hình HMI Shihlin bị lỗi màn hình chấm đen

Sửa chữa màn hình HMI Shihlin bị lỗi không hiển thị thông tin, không sáng

Sửa chữa màn hình HMI Shihlin bị lỗi hiển thị hình ảnh mờ, hiển thị sọc

Sửa màn hình HMI Shihlin bị lỗi cảm ứng không nhạy

Sửa chữa màn HMI Shihlin hình bị lỗi không thể cảm ứng, chạm không ăn

Sửa chữa HMI Shihlin màn hình lỗi không kết nối được với PLC

Sửa chữa HMI Shihlin lỗi mất dữ liệu, mất chương trình, cần backup lại dữ liệu

Sửa chữa HMI Shihlin lỗi mất nguồn

Sửa chữa màn hình HMI Shihlin bị lỗi chập phím màn hình

Sửa chữa HMI Shihlin nổ bo mạch, bị nổ tụ, bị sét đánh, cháy,…

Bảng mã lỗi màn hình HMI Shihlin

Mã lỗi / Thông báo	Mô tả lỗi	Nguyên nhân thường gặp	Hướng xử lý
COMMUNICATION ERROR / PLC NO RESPONSE	Lỗi truyền thông với PLC	Đứt cáp RS232/RS485/Ethernet, sai cổng COM, sai tốc độ baud, PLC STOP	Kiểm tra cáp, cấu hình truyền thông trong phần mềm Shihlin HMI, kiểm tra trạng thái RUN/STOP PLC
DOWNLOAD ERROR	Lỗi tải chương trình xuống HMI	Chọn sai model, cáp lập trình lỗi, phần mềm bị treo	Chọn đúng model HMI trong phần mềm, thay cáp lập trình, khởi động lại phần mềm
MEMORY FULL	Bộ nhớ dự án đầy	Project quá lớn hoặc chưa xóa dữ liệu cũ	Giảm số lượng hình ảnh, xóa bớt dữ liệu, nạp lại project
RTC ERROR	Lỗi đồng hồ thời gian thực	Pin RTC yếu, mất nguồn thường xuyên	Thay pin CR2032, đặt lại thời gian
TOUCH PANEL ERROR	Lỗi cảm ứng	Panel cảm ứng lệch hoặc hỏng	Calibrate lại hoặc thay panel cảm ứng
USB/SD CARD ERROR	Lỗi thẻ nhớ/USB	Thẻ bị hỏng hoặc định dạng sai	Format FAT32 hoặc thay thẻ khác
FLASH ERROR	Lỗi bộ nhớ Flash nội bộ	Bộ nhớ bị lỗi hoặc firmware hỏng	Nạp lại firmware hoặc thay bo nhớ
SYSTEM ERROR	Lỗi nội bộ firmware HMI	Firmware lỗi hoặc mất nguồn khi đang ghi	Reset HMI, nạp lại firmware từ phần mềm Shihlin
IP CONFLICT	Trùng địa chỉ IP khi dùng Ethernet	HMI và PLC/PC cùng IP	Đặt lại IP HMI cho khác IP PLC/PC
PASSWORD ERROR	Sai mật khẩu	Nhập sai mật khẩu project hoặc màn hình	Kiểm tra mật khẩu, nạp lại project không pass

Mã lỗi / Thông báo	Mô tả lỗi	Nguyên nhân chi tiết	Hướng xử lý
ETHERNET LINK DOWN	Mất kết nối Ethernet	Đứt dây LAN, switch hỏng, cấu hình IP sai	Kiểm tra dây LAN, switch, đặt lại IP đúng
FTP/WEB SERVER ERROR	Không kết nối được Server FTP/HTTP	Firewall chặn hoặc sai cổng	Kiểm tra cổng TCP/IP, firewall, cập nhật firmware
PROJECT VERSION ERROR	Project không tương thích với firmware HMI	Phiên bản phần mềm lập trình cao hơn firmware HMI	Cập nhật firmware hoặc hạ version project
EFLASH ERROR	Lỗi EEPROM/FLASH lưu chương trình	Bộ nhớ flash bị bad block hoặc lỗi ghi	Nạp lại firmware hoặc thay chip nhớ
PASSWORD LOCKED	Khóa mật khẩu sau nhiều lần nhập sai	Project có bảo vệ cao hoặc nhập sai pass nhiều lần	Liên hệ kỹ thuật hoặc nạp project mới không pass
BACKLIGHT FAILURE	Đèn nền LCD lỗi	Đèn nền hỏng hoặc nguồn cấp không đủ	Thay đèn nền hoặc bo nguồn
TOUCH CALIBRATION REQUIRED	Yêu cầu cân chỉnh cảm ứng	Cảm ứng lệch nhiều sau thời gian dài	Vào menu Service → Touch Calibration để cân chỉnh
TOUCH DATA ERROR	Dữ liệu cảm ứng lỗi	Panel cảm ứng hỏng hoặc dây tín hiệu đứt	Kiểm tra cáp panel cảm ứng, thay panel cảm ứng
MEMORY CARD ERROR	Lỗi thẻ nhớ ngoài	Thẻ nhớ hỏng hoặc định dạng sai	Format FAT32 hoặc thay thẻ khác
USB DRIVER ERROR	USB không nhận thiết bị	HMI không hỗ trợ driver USB đó	Dùng USB chuẩn hoặc nâng cấp firmware

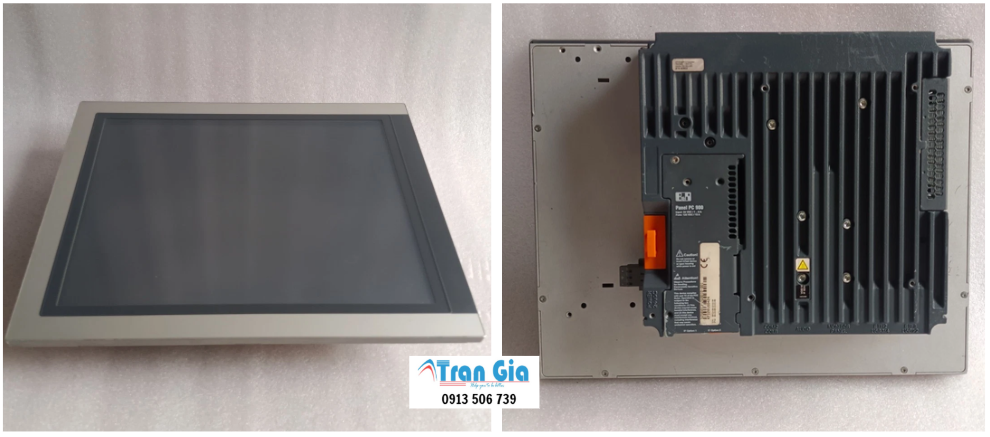

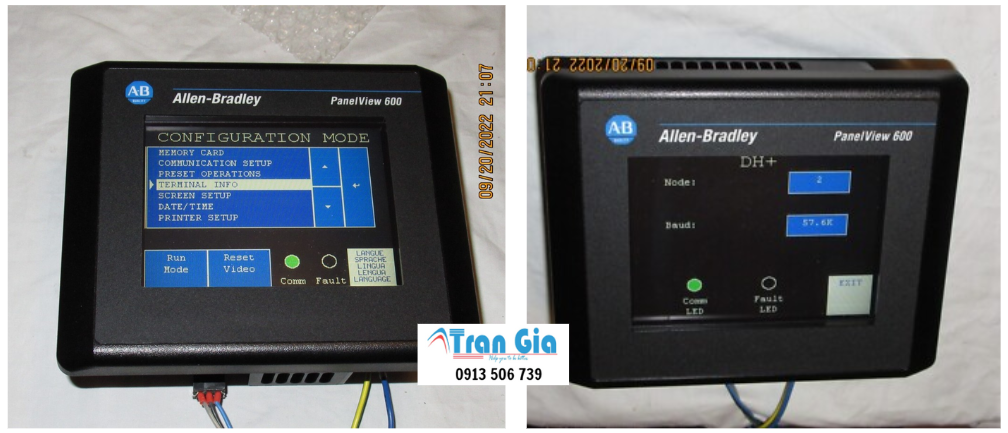

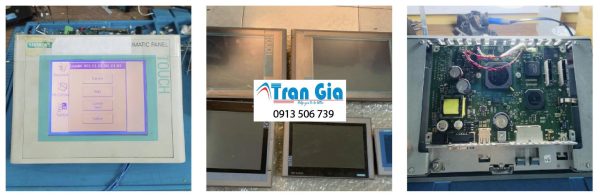

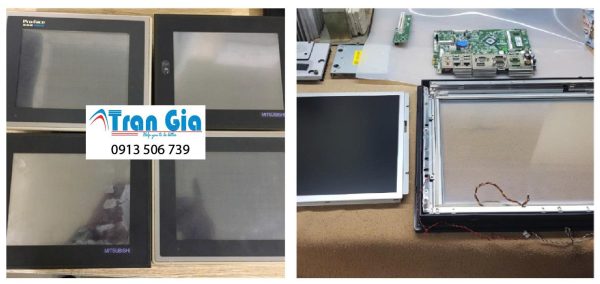

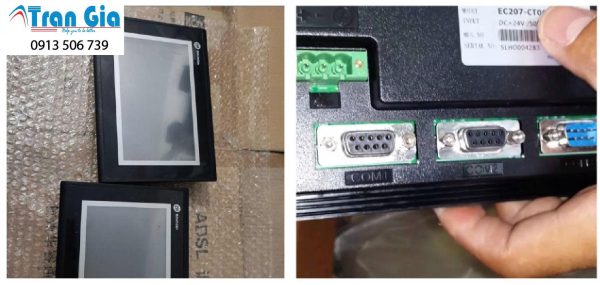

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa tại Trần Gia Automation

Quy trình sửa màn Hình HMI công nghiệp

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

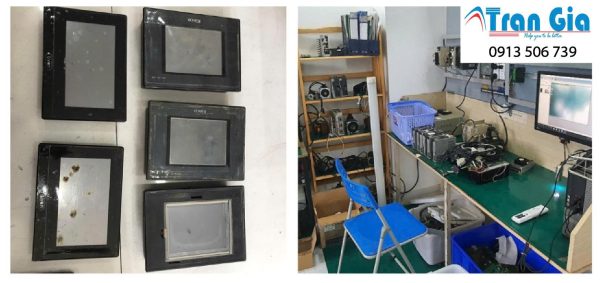

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia — Văn phòng đại diện TRAN GIA Autonation
