Hướng dẫn cách khắc phục biến tần Shihlin báo lỗi PIDE, GF, LF
1. Lỗi PIDE – PID Error (Lỗi điều khiển PID)
Nguyên nhân:
- Tham số PID được cài đặt sai, gây dao động hoặc lệch điều khiển.
- Ngõ vào phản hồi tín hiệu PID (analog) bị mất hoặc nhiễu.
- Tín hiệu phản hồi không nằm trong khoảng cho phép.
Cách khắc phục:
- Kiểm tra tín hiệu phản hồi PID (từ cảm biến áp suất, nhiệt độ, lưu lượng…).
- Kiểm tra dây tín hiệu analog 0–10V / 4–20mA có đứt, nhiễu hay không.
- Cài lại các tham số PID phù hợp:
- P: độ nhạy
- I: thời gian tích phân
- D: thời gian vi phân
- Thử reset biến tần hoặc tắt chức năng PID nếu không sử dụng.
2. Lỗi GF – Ground Fault (Chạm đất/mass)
Nguyên nhân:
- Dây motor hoặc motor bị rò điện ra đất.
- Môi trường ẩm ướt, cách điện kém.
- Lỗi ở đầu ra biến tần hoặc bo công suất.
Cách khắc phục:
- Dùng megger để đo cách điện giữa các dây ra (U, V, W) và mass – trị số thường > 1MΩ.
- Kiểm tra xem dây cáp ra có bị hở vỏ, chuột cắn hay không.
- Làm khô motor nếu có độ ẩm cao (sấy nóng motor).
- Nếu vẫn lỗi, thử tháo motor và chạy biến tần rời (không tải) để loại trừ lỗi phần công suất.
3. Lỗi LF – Output Phase Loss (Mất pha đầu ra)
Nguyên nhân:
- Một pha ra U, V, hoặc W không kết nối với motor.
- Đầu ra biến tần bị hỏng, không có điện áp ở 1 trong 3 pha.
- Kết nối dây motor lỏng hoặc tiếp xúc kém.
Cách khắc phục:
- Kiểm tra dây kết nối từ biến tần đến motor (U–V–W).
- Dùng đồng hồ đo điện áp đầu ra biến tần, kiểm tra đủ 3 pha.
- Thử chạy biến tần không tải để xác định có phải do motor gây lỗi không.
- Nếu chỉ 1 pha không có điện áp => bo công suất có thể đã hỏng, cần sửa hoặc thay IGBT.
Dịch Vụ của Trần Gia Automation Sửa Biến Tần báo lỗi
-Chuyên Nhận sửa chữa biến tần khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….
– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển biến tần, màn hình BOP hiển thị của biến tần, …
– Sửa chữa biến tần, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.
– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor),…
– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).
Hiện nay, công ty chúng tôi phân phối nhiều loại máy biến tần và sửa chữa biến tần ABB, sửa biến tần Emerson, Hyundai, Shihlin, INVT,… Tất cả các sản phẩm của chúng tôi đều được bảo hành chính hãng tại trung tâm. Mọi thông tin chi tiết vui lòng liên hệ với chúng tôi để được hỗ trợ kịp thời nhất!
Bảng mã lỗi liên quan của biến tần Shihlin có thể gặp trong quá trình sử dụng
| Lỗi | Kí hiệu màn hình | Nguyên nhân | Cách khắc phục |
| 1. Không lên nguồn | ___ | – Lỏng dây nguồn
– Hư cầu diot – Điện áp nguồn quá thấp. |
– Kiểm tra ngõ vào đã siết chặt hay chưa?– Đo điện áp nguồn.
– Thay cầu diot. – Nối lại đường mạch. – Cải thiện điện áp nguồn. |
| 2. ERROR |  |
– Điện áp nguồn quá thấp
.– Kết nối giữa màn hình và bo mạch thất bại. – CPU hoạt động sai. – Chức năng reset “RES” đang được bật. – Mạch bên trong bị hỏng.
|
– Đo điện áp nguồn.– Cải thiện điện áp nguồn.
– Cắm chặt lại màn hình và bo điều khiển. – Kiểm tra dây cáp kết nối có bị hỏng hay không? – Tắt nguồn mở lại biến tần. – Chân RES có bị kích không? Ngắt chân RES – Kết nối lại màn hình và mạch điều khiển. |
| 3. OC0- Quá dòng khi dừng |  |
– Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần. | – Reset biến tần, tháo động cơ ra khỏi biến tần– Kiểm tra ngắn mạch các chân U/V/W trên biến tần và cho biến tần chạy lại.
– Kiểm tra thời gian tăng tốc P.7 và thời gian giảm tốc – P.8, nếu quá ngắn thì cần tăng lên. – Kiểm tra dây điện kết nối và động cơ – Kiểm tra xem tải có tăng đột ngột hay không? |
| 4. OC1- Quá dòng khi tăng tốc |  |
||
| 5. OC2- Quá dòng ở tốc độ không đổi |  |
||
| 6. OC3- Quá dòng khi giảm tốc |  |
||
| 7. OV0- Quá áp khi dừng |  |
– Quá áp DC bus khi dừng.– Quá áp giữa chân P và N. | – Kiểm tra điện trở xả xem có lỏng hay đứt dây điện không?– Kiểm tra chân +/P và chân PR có bị lỏng không?
– Kiểm tra đo giá trị điện trở xả. – Kéo dài thời gian tăng giảm tốc. – Kiểm tra lại giá trị P.30(06-05) và P.70(06-06) xem đã hợp lý chưa? – Reset biến tần, tháo động cơ ra khỏi biến tần và cho biến tần chạy lại. – Kiểu dừng là dừng tự do hay dừng giảm tốc. |
| 8. OV1- Quá áp khi tăng tốc |  |
||
| 9. OV2-Quá áp ở tốc độ không đổi |  |
||
| 10. OV3Quá áp khi giảm tốc |  |
||
| 11. THT/NTC- IGBT quá tải |  |
– Relay nhiệt của module IGBT bị kích hoạt do IGBT quá tải.
– Nhiệt độ của IGBT quá cao. |
– Tránh tình trạng biến tần hoạt động quá lâu khi biến tần trong tình trạng quá tải.– Giảm nhiệt độ môi trường và cải thiện điều kiện không khí. |
| 12. THN – Motor quá tải |  |
– Relay nhiệt bị kích hoạt khi động cơ hoạt động quá tải. | – Kiểm tra xem tải có nặng quá hay có kẹt không?– Kiểm tra tình trạng động cơ, cho chạy và đo dòng không tải.
– Kiểm tra lại P.9 (06-00) – dòng cho rơ le điện tử – đã cài hợp lý chưa? – Giảm tải. – Kiểm tra xem quạt biến tần có chạy bình thường hay không? – Kiểm tra như lỗi THT |
| 13. OHTRơ le nhiệt bên ngoài kích hoạt |  |
– Tín hiệu kích hoạt báo lỗi từ bên ngoài biến tần | – Kiểm tra giá trị dòng rơ le ngoài và Motor xem đã phù hợp chưa– Giảm bớt tải |
| 14. EEP – Bộ nhớ bị lỗi |  |
– Bộ nhớ ROM bị lỗi | – Gửi về nhà sản xuất |
| 15. OLS – Động cơ quá tải |  |
– Tải nối với động cơ quá nặng. | – Kiểm tra tải, động cơ– Giảm tải.
– Kiểm tra và tăng giá trị P22. |
| 16. SCP- Quá dòng |  |
– Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần. | – Tháo động cơ ra khỏi biến tần, kiểm tra ngắn mạch biến tần; kiểm tra ngắn mạch động cơ.– Reset biến tần và cho biến tần chạy lại. |
| 17. OL2- Quá tải bất thường |  |
– Tải quá nặng
– Giá trị P155 (06-08) và P156 (06-09) chưa hợp lí |
– Giảm bớt tải– Kiểm tra lại thông số quá momen P155 (06-08) và P156 (06-09) |
| 18. AErr- Chân 3-5 hoặc chân 4-5 bất thường |  |
– Chân tín hiệu 3-5 hoặc 4-5 bất thường | – Kiểm tra thông số 02-24 hoặc P184. |
| 19. PIDE- PID bất thường |  |
– Công suất biến tần và động cơ không đủ– Giá trị PID cài đặt và phản hồi chưa hợp lí
– Lỗi thiết bị ngoại vi |
– Nâng công suất biến tần và động cơ– Kiểm tra giá trị của bộ tăng tín hiệu phản hồi PID (PID feel-back signal Gain)
– Kiểm tra thiết bị phản hồi bên ngoài (như cảm biến,…) và mạch điện. |
| 20. GF- Ngõ ra chạm đất | GF | – Lỗi ngõ ra biến tần chạm đất | – Kiểm tra dây điện ngõ ra biến tần đảm bảo không bị ngắn mạch, chạm đất.– Kiểm tra đảm bảo cuộn dây động cơ không bị chạm vỏ. |
| 21. LF3 pha ngõ ra bất thường | LF | – 3 pha ngõ ra bất thường | – Tháo dây động cơ và cho chạy không tải để kiểm tra ngõ ra biến tần.– Kiểm tra các chân U V W của biến tần, đảm bảo được kết nối chắc chắn đến động cơ. |
| 22. EbE- Lỗi bo mở rộng | EbE1EbE2
EbE3 |
– Báo lỗi bo mở rộng của biến tần không bình thường | – Kiểm tra card mở rộng hư hỏng– Kiểm tra đảm bảo các bo mở rộng được kết nối chắc chắn |
| 23. dPF- Lỗi nguồn động lực mạch chính | dPF | – Nguồn động lực cung cấp cho bo mạch chính bất thường | – Kiểm tra nguồn động lực hoặc liên hệ với nhà sản xuất. |
Cách khắc phục những lỗi thường gặp của biến tần Shihlin
Lỗi OV0, OV1, OV2, OV3, THT, THN biến tần Shihlin
Lỗi này sẽ xuất hiện ở tất cả các dòng biến tần shihlin SE/SH/SS, SF, SE2, SS2, SC3, SE3, SA3, SF3, SL3.
Sửa lỗi OV0 ở biến tần Shihlin
Mã báo lỗi: OV0
Mô tả lỗi:
Báo lỗi biến tần bị quá áp khi dừng.
– Điện áp DC giữa các cực (+/P) – (-/N) quá cao hoặc động cơ bị rò, chạm đất.
Hướng dẫn kiểm tra:
– Kiểm tra nguồn điện bên ngoài có thiết bị điện công suất lớn khởi động và dừng, làm ảnh hưởng đến điện áp lưới.
– Kiểm tra nguồn điện cấp cho biến tần đảm bảo ổn định.
– Động cơ tự quay do lực bên ngoài tác động trong khi biến tần đang dừng. (gió thổi vào cánh quạt, …)
Cách khắc phục lỗi:
– Kiểm tra và cải thiện nguồn điện.
– Khắc phục động cơ tự quay do ngoại lực tác động khi đang dừng.
– Nếu cảnh báo lỗi này xảy ra lặp lại, vui lòng liên hệ nhà cung cấp / trung tâm sửa biến tần Trần Gia Automation để được tư vấn giải pháp phù hợp.
Sửa lỗi OV2 ở biến tần Shihlin
Mã báo lỗi: OV2
Mô tả lỗi:
Báo lỗi biến tần bị quá áp khi tốc độ không đổi.
– Điện áp DC giữa các cực (+/P) – (-/N) quá cao hoặc động cơ bị rò, chạm đất.
Hướng dẫn kiểm tra:
Về cách kiểm tra lỗi OV2 sẽ tương tự lỗi OV1
Cách khắc phục lỗi:
– Kéo dài thời gian tăng tốc / giảm tốc.
– Lắp đặt, thay thế điện trở xả nếu cần thiết.
– Nếu cảnh báo lỗi này xảy ra lặp lại, vui lòng liên hệ nhà cung cấp / trung tâm sửa biến tầnTrần Gia Automation để được tư vấn giải pháp phù hợp.
Sửa lỗi OV3 ở biến tần Shihlin
Mã báo lỗi: OV3
Mô tả lỗi:
Báo lỗi biến tần bị quá áp khi giảm tốc.
– Điện áp DC giữa các cực (+/P) – (-/N) quá cao hoặc động cơ bị rò, chạm đất.
Hướng dẫn kiểm tra:
Về cách kiểm tra lỗi OV3 sẽ tương tự lỗi OV1
Cách khắc phục lỗi:
– Kéo dài thời gian giảm tốc.
– Chuyển đổi thành kiểu dừng tự do thay vì kiểu dừng giảm tốc.
– Lắp đặt, thay thế điện trở xả nếu cần thiết.
– Nếu cảnh báo lỗi này xảy ra lặp lại, vui lòng liên hệ nhà cung cấp / trung tâm sửa biến tần Trần Gia Automation để được tư vấn giải pháp phù hợp.
Sửa lỗi OV1 ở biến tần Shihlin
Mã báo lỗi: OV1
Mô tả lỗi:
Báo lỗi biến tần bị quá áp khi tăng tốc.
– Điện áp DC giữa các cực (+/P) – (-/N) quá cao hoặc động cơ bị rò, chạm đất.
Hướng dẫn kiểm tra:
– Kéo dài thời gian tăng tốc / giảm tốc.
– Kiểm tra chân gắn điện trở xả (+/P) và PR, dây kết nối đến điện trở xả đảm bảo chắc chắn.
– Kiểm tra đo giá trị điện trở xả, đảm bảo điện trở xả còn hoạt động tốt.
– Kiểm tra cài đặt phù hợp giá trị xả cho điện trở P.30(06-05) và P.70(06-06).
– Kiểm tra chân lệnh chạy (STF/STR) có bị chập chờn hay không ?
– Đối với máy chạy nhiều cấp tốc độ, trước khi dừng, sẽ chuyển từ tốc độ cao xuống tốc độ thấp hơn rồi dừng nhanh.
– Chọn kiểu dừng chưa đúng.
– Reset biến tần, tháo động cơ ra và cho biến tần chạy không tải để kiểm tra.

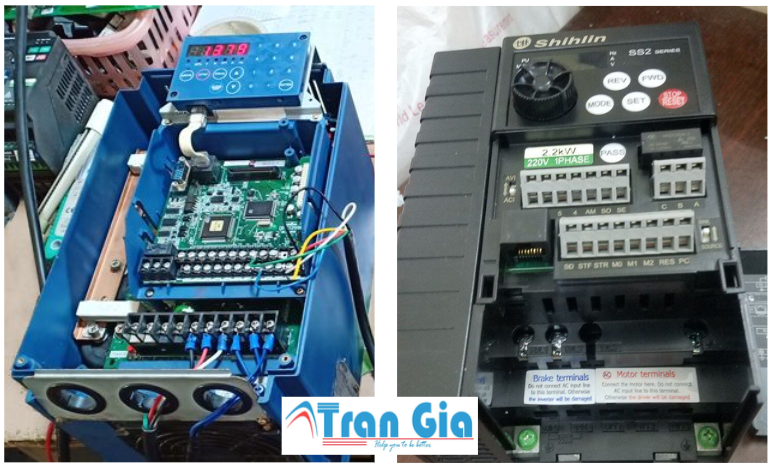

Hình ảnh một số biến tần đang trong quá trình sửa chữa tại Trần Gia Automation
