Nhận sửa HMI máy cán tôn không nhận tín hiệu encoder chuyên nghiệp

Trong quá trình vận hành máy cán tôn, tình trạng HMI không nhận tín hiệu encoder có thể khiến hệ thống không cập nhật được chiều dài vật liệu, tốc độ chạy hoặc dữ liệu phục vụ quá trình cắt. Khi đó, máy vẫn có thể hoạt động về mặt cơ khí nhưng thông số trên màn hình đứng yên, bộ đếm không thay đổi hoặc vị trí cắt không chính xác. Đối với những trường hợp này, sửa HMI máy cán tôn không nhận tín hiệu encoder không có nghĩa là chỉ kiểm tra riêng màn hình. Tại Trần Gia Automation, quá trình kiểm tra thường cần xác định tín hiệu đang bị mất ở vị trí nào trong hệ thống. Lỗi có thể xuất phát từ encoder, nguồn cấp, dây tín hiệu, ngõ vào PLC, chương trình điều khiển, đường truyền PLC và HMI hoặc biến dữ liệu.

Việc xác định đúng vị trí gây mất tín hiệu trước khi sửa chữa là rất quan trọng. Kỹ thuật viên cần kiểm tra từng phần của hệ thống để biết dữ liệu bị mất từ encoder, PLC hay chỉ không được hiển thị trên HMI. Cách khoanh vùng này giúp đưa ra phương án xử lý phù hợp và hạn chế thay thế linh kiện khi chưa xác định rõ nguyên nhân – HOTLINE: 0913 506 739

Encoder giữ vai trò gì trong hệ thống máy cán tôn?

Encoder là thiết bị tạo tín hiệu phản hồi dựa trên chuyển động của cơ cấu máy. Trên máy cán tôn, encoder thường được lắp tại bánh đo chiều dài, trục kéo hoặc một cơ cấu chuyển động có liên quan đến tốc độ dịch chuyển của vật liệu.

Khi máy hoạt động, encoder tạo ra các xung điện. PLC tiếp nhận những xung này để đếm và xử lý theo chương trình điều khiển. Dữ liệu sau khi xử lý được sử dụng cho nhiều chức năng như đo chiều dài tôn, tính tốc độ, đếm sản phẩm hoặc xác định thời điểm thực hiện lệnh cắt.

HMI đóng vai trò hiển thị các giá trị này để người vận hành theo dõi và cài đặt thông số sản xuất.

Vì vậy, nếu tín hiệu encoder gặp vấn đề, nhiều chức năng trên máy có thể bị ảnh hưởng.

Ví dụ, khi máy cán tôn đang chạy nhưng giá trị chiều dài trên HMI không tăng, nguyên nhân có thể là PLC không nhận được xung encoder. Trong trường hợp khác, PLC vẫn đếm xung bình thường nhưng HMI không hiển thị thì cần kiểm tra phần truyền thông hoặc biến dữ liệu.

Điều này cho thấy HMI chỉ là một phần trong cả hệ thống đo và điều khiển chiều dài.

Xem thêm: Chuyên Nhận Sửa Chữa Màn Hình Máy Cán Tôn, Máy Cán Xà Gồ

Dấu hiệu nhận biết lỗi encoder không được hiển thị trên HMI

Lỗi encoder thường không chỉ biểu hiện bằng việc màn hình hiển thị số 0. Tùy nguyên nhân, người vận hành có thể nhận thấy nhiều hiện tượng khác nhau trong quá trình máy hoạt động.

Một số dấu hiệu phổ biến gồm:

• Máy cán tôn vẫn chạy nhưng chiều dài trên HMI không thay đổi.
• Giá trị encoder luôn bằng 0.
• Bộ đếm chiều dài không hoạt động.
• Giá trị chiều dài tăng rất chậm hoặc không ổn định.
• Số liệu trên HMI bị nhảy bất thường.
• Chiều dài hiển thị không khớp với sản phẩm thực tế.
• Máy không thực hiện lệnh cắt đúng vị trí.
• Chế độ Auto không hoạt động như bình thường.
• Encoder hoạt động nhưng dữ liệu trên HMI không cập nhật.
• Tín hiệu xuất hiện rồi mất sau một thời gian máy chạy.

Để xác định đúng nguyên nhân, cần phân biệt hai tình huống.

Trường hợp thứ nhất: encoder không tạo hoặc truyền được tín hiệu đến PLC. Khi đó cần tập trung kiểm tra encoder, nguồn cấp, dây tín hiệu và ngõ vào PLC.

Trường hợp thứ hai: PLC đã nhận và xử lý tín hiệu nhưng HMI không hiển thị. Khi đó cần kiểm tra chương trình HMI, địa chỉ biến, truyền thông PLC và HMI hoặc phần cứng màn hình.

Việc phân biệt hai trường hợp này giúp tránh tình trạng thay HMI trong khi lỗi thực tế nằm ở encoder hoặc PLC.

Nguyên nhân thường gặp và cách khắc phục khi sửa HMI máy cán tôn không nhận tín hiệu encoder

Có nhiều nguyên nhân khiến tín hiệu encoder không xuất hiện trên HMI. Mỗi nguyên nhân sẽ có dấu hiệu riêng và hướng xử lý khác nhau.

Quy trình kiểm tra lỗi encoder trên máy cán tôn

Khi sửa HMI máy cán tôn không nhận tín hiệu encoder, việc kiểm tra nên được thực hiện theo trình tự để tránh bỏ sót nguyên nhân.

Xác định biểu hiện của máy

Trước tiên cần xác định máy đang gặp vấn đề gì: mất hoàn toàn giá trị encoder, giá trị đứng yên, giá trị bị nhảy hay chiều dài bị sai.

Đồng thời kiểm tra lỗi xuất hiện ở chế độ Manual, Auto hay cả hai.

Kiểm tra encoder và nguồn cấp

Quan sát encoder, cơ cấu truyền động và vị trí lắp đặt. Sau đó kiểm tra nguồn cấp trực tiếp tại thiết bị.

Nếu encoder không có nguồn hoặc tín hiệu đầu ra không đúng, cần xử lý phần này trước.

Kiểm tra đường dây tín hiệu

Kiểm tra dây từ encoder đến tủ điện, các đầu nối, terminal và điểm tiếp xúc.

Nếu tín hiệu bị mất khi máy rung hoặc tăng tốc, cần đặc biệt kiểm tra tình trạng dây và đầu nối.

Kiểm tra dữ liệu tại PLC

Sau khi xác nhận encoder hoạt động, cần xem PLC có nhận được xung hay không.

Nếu PLC không nhận tín hiệu, tập trung vào ngõ vào PLC, module nhận xung và đường dây.

Nếu PLC nhận được xung, tiếp tục kiểm tra chương trình xử lý dữ liệu.

Kiểm tra truyền thông và biến trên HMI

Nếu giá trị trong PLC thay đổi nhưng HMI không hiển thị, cần kiểm tra kết nối giữa PLC và HMI, địa chỉ biến và chương trình hiển thị.

Đây là bước giúp xác định lỗi nằm ở phần mềm hay phần cứng HMI.

Kiểm tra phần cứng HMI

Khi PLC và chương trình đều hoạt động bình thường nhưng HMI vẫn không cập nhật dữ liệu, cần kiểm tra phần cứng màn hình, cổng truyền thông và bộ nhớ.

Tùy model HMI, phương án sửa chữa sẽ khác nhau.

Chạy thử và xác nhận sau khi sửa chữa HMI máy cán tôn không nhận tín hiệu encoder

Sau khi xử lý nguyên nhân, không nên chỉ kiểm tra HMI đã hiển thị lại giá trị là kết thúc.

Máy cần được chạy thử trong điều kiện thực tế để đảm bảo tín hiệu encoder ổn định.

Quá trình kiểm tra sau sửa chữa có thể thực hiện theo các bước:

Kiểm tra HMI: Màn hình hiển thị bình thường, cảm ứng và các chức năng liên quan hoạt động ổn định.

Kiểm tra PLC: Giá trị encoder thay đổi đúng khi máy vận hành.

Kiểm tra chiều dài: So sánh số liệu HMI với chiều dài thực tế của tôn.

Kiểm tra bộ đếm: Đảm bảo dữ liệu không bị mất hoặc nhảy bất thường.

Kiểm tra lệnh cắt: Cho máy chạy và xác nhận dao cắt thực hiện đúng vị trí đã cài đặt.

Kiểm tra chế độ Auto: Đảm bảo máy có thể vận hành tự động sau khi sửa.

Kiểm tra khi máy chạy liên tục: Theo dõi tín hiệu trong một khoảng thời gian để phát hiện lỗi chập chờn.

Việc chạy thử thực tế rất quan trọng vì một số lỗi encoder chỉ xuất hiện khi máy rung, tăng tốc hoặc hoạt động trong thời gian dài.

Trần Gia Automation sửa HMI và xử lý lỗi encoder máy cán tôn

Trong hệ thống máy cán tôn, HMI, PLC và encoder có mối liên hệ chặt chẽ với nhau. Vì vậy, khi màn hình không hiển thị tín hiệu encoder, cần kiểm tra toàn bộ chuỗi dữ liệu thay vì chỉ tập trung vào HMI.

Trần Gia Automation hỗ trợ kiểm tra và sửa chữa HMI công nghiệp, PLC, encoder và các thiết bị tự động hóa liên quan.

Đối với lỗi HMI máy cán tôn không nhận tín hiệu encoder, quá trình kiểm tra có thể tập trung vào các vị trí như encoder, nguồn cấp, dây tín hiệu, ngõ vào PLC, chương trình điều khiển, truyền thông và biến dữ liệu trên HMI.

Sau khi xử lý, thiết bị cần được chạy thử cùng máy để kiểm tra khả năng đo chiều dài và điều khiển cắt.

Việc xác định đúng nguyên nhân trước khi thay linh kiện giúp hạn chế chi phí không cần thiết và tránh thay thế những thiết bị vẫn còn hoạt động tốt.

Câu hỏi thường gặp về lỗi HMI máy cán tôn không nhận encoder

HMI không nhận tín hiệu encoder có phải chắc chắn do HMI hỏng không?

Không. Encoder, nguồn cấp, dây tín hiệu, PLC, chương trình hoặc truyền thông đều có thể gây ra hiện tượng tương tự.

Encoder vẫn quay nhưng HMI không hiển thị chiều dài thì kiểm tra gì?

Nên kiểm tra tín hiệu encoder và xác định PLC có nhận được xung hay không. Nếu PLC có dữ liệu nhưng HMI không cập nhật, cần kiểm tra biến dữ liệu và truyền thông.

Tại sao chiều dài trên HMI bị sai dù encoder vẫn hoạt động?

Có thể do hệ số quy đổi, bộ đếm, chương trình PLC hoặc cơ cấu bánh đo. Cần đối chiếu dữ liệu xung với chiều dài thực tế để xác định nguyên nhân.

Tín hiệu encoder lúc có lúc mất có phải do dây tín hiệu?

Có thể. Dây đứt ngầm, đầu nối lỏng hoặc tiếp xúc kém có thể khiến tín hiệu bị chập chờn, đặc biệt khi máy rung.

Có thể sửa HMI máy cán tôn thay vì thay màn hình mới không?

Tùy tình trạng. Nếu lỗi nằm ở chương trình, cổng truyền thông hoặc phần cứng còn khả năng sửa chữa thì có thể xử lý mà không cần thay toàn bộ thiết bị.

Sau khi sửa encoder có cần chạy thử máy không?

Có. Cần kiểm tra lại giá trị trên PLC, HMI, chiều dài thực tế và vị trí cắt để đảm bảo hệ thống hoạt động ổn định.

Sửa HMI máy cán tôn không nhận tín hiệu encoder cần bắt đầu từ việc xác định chính xác vị trí gây ra sự cố thay vì mặc định màn hình HMI đã bị hỏng. Encoder, nguồn cấp, dây tín hiệu, PLC, chương trình điều khiển, truyền thông và dữ liệu hiển thị đều có thể liên quan đến hiện tượng này.

Trong quá trình kiểm tra, Trần Gia Automation tập trung khoanh vùng từng bộ phận để xác định tín hiệu encoder đang bị mất ở đâu và nguyên nhân ảnh hưởng đến dữ liệu hiển thị trên HMI. Khi xác định được nguyên nhân, phương án sửa chữa sẽ phù hợp hơn và hạn chế thay thế những linh kiện vẫn còn hoạt động tốt.

Sau khi hoàn tất sửa chữa, máy cán tôn cần được chạy thử trong điều kiện thực tế để kiểm tra tín hiệu encoder, giá trị chiều dài trên HMI, bộ đếm và khả năng điều khiển cắt. Đây là bước cần thiết để đảm bảo hệ thống hoạt động ổn định trước khi đưa máy trở lại sản xuất.

Vì sao nên chọn Trần Gia Automation khi sửa chữa màn hình máy cán tôn

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình công nghiệp toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa màn hình công nghiệp tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

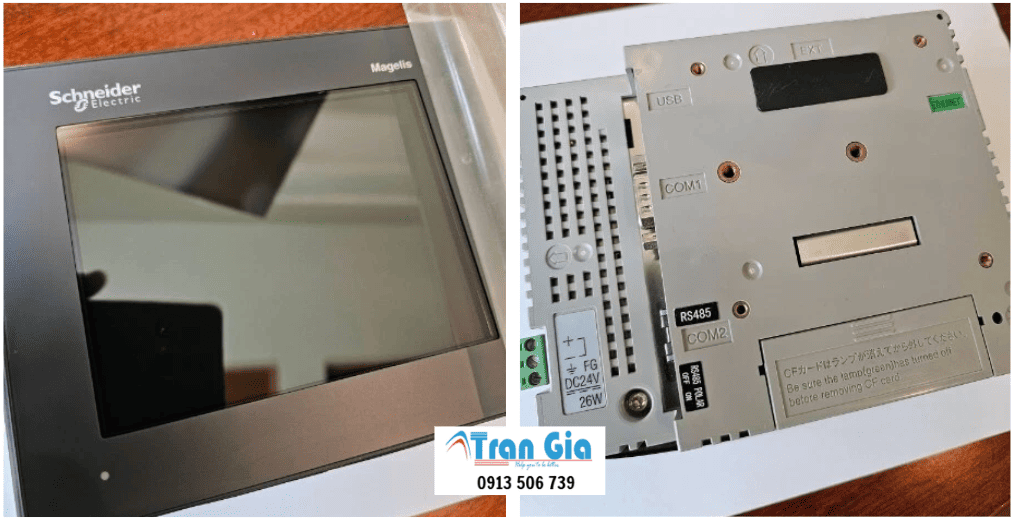

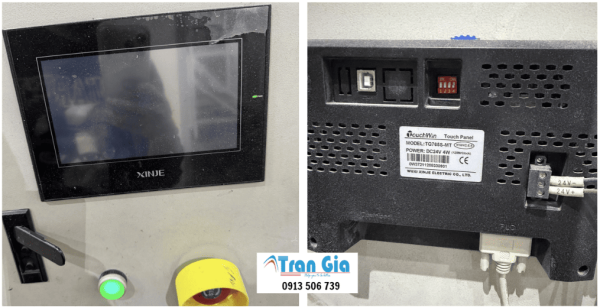

Một số hình ảnh sửa chữa màn hình HMI tại Trần Gia Automation
