Sửa HMI máy chiết rót không điều khiển được máy – Giải pháp cho máy đang dừng

Khi HMI vẫn sáng, giao diện vẫn hiển thị nhưng người vận hành không điều khiển được máy, dây chuyền có thể phải dừng để kiểm tra. Một số trường hợp nút nhấn trên màn hình không phản hồi, có lệnh nhưng máy không chạy, không chuyển được chế độ hoặc HMI không gửi được tín hiệu điều khiển xuống PLC.

Tình trạng Sửa HMI máy chiết rót không điều khiển được máy vì thế cần được chẩn đoán theo cả phần HMI và hệ thống điều khiển phía sau. Tại Trần Gia Automation, việc khoanh vùng thường tập trung vào cảm ứng, chương trình HMI, truyền thông, PLC, điều kiện liên động và tín hiệu đầu vào trước khi lựa chọn phương án sửa chữa – HOTLINE: 0913 506 739

Sửa HMI máy chiết rót không điều khiển được máy bắt đầu từ đâu?

Một trong những sai lầm thường gặp khi xử lý lỗi HMI là thấy nút trên màn hình không hoạt động rồi kết luận ngay cảm ứng bị hỏng.

Thực tế, nút điều khiển có thể nhận thao tác nhưng PLC không thực hiện lệnh vì một điều kiện vận hành nào đó chưa được đáp ứng.

Chẳng hạn, người vận hành nhấn nút START nhưng motor không chạy. Nguyên nhân có thể nằm ở cảm ứng, chương trình HMI, đường truyền HMI – PLC, PLC, biến tần, servo hoặc một tín hiệu liên động đang ở trạng thái không cho phép khởi động.

Do đó, bước đầu tiên là xác định chính xác lệnh có được tạo ra hay không.

Có thể chia lỗi thành ba nhóm:

• HMI không nhận thao tác: nghi ngờ cảm ứng hoặc mạch touch.
• HMI nhận thao tác nhưng PLC không nhận lệnh: kiểm tra truyền thông và biến dữ liệu.
• PLC nhận lệnh nhưng máy không chạy: kiểm tra logic PLC, liên động và thiết bị chấp hành.

Cách phân loại này giúp rút ngắn thời gian tìm lỗi và tránh thay HMI khi sự cố thực tế nằm ở hệ thống điều khiển.

Xem thêm: Xử lí liền trong ngày Sửa Chữa màn hình máy chiết rót

Những biểu hiện thường gặp khi HMI mất khả năng điều khiển

Tùy cấu hình máy, lỗi điều khiển có thể xuất hiện theo nhiều cách.

Có trường hợp toàn bộ nút trên màn hình đều không phản hồi. Người vận hành chạm vào START, STOP hoặc các phím cài đặt nhưng không có thay đổi.

Một số máy chỉ mất một nhóm chức năng. Ví dụ nút chạy bơm không hoạt động nhưng các nút chuyển trang vẫn bình thường.

Ngoài ra còn có những tình trạng phức tạp hơn:

• Không chuyển được từ Manual sang Auto.
• Nhấn START nhưng motor không hoạt động.
• Nhấn STOP nhưng thiết bị không dừng theo lệnh HMI.
• Không bật được bơm hoặc van từ màn hình.
• Không thay đổi được tốc độ máy.
• Không điều khiển được từng đầu chiết.
• Nút điều khiển bị mờ hoặc không cho phép thao tác.
• HMI báo lỗi truyền thông khi thực hiện lệnh.
• Máy chỉ chạy được bằng nút vật lý hoặc chế độ khác.
• Một số phím hoạt động nhưng các phím còn lại không phản hồi.

Điểm quan trọng là cần ghi nhận nút nào không hoạt động và máy đang ở trạng thái nào. Thông tin này giúp xác định lỗi liên quan đến giao diện hay logic điều khiển.

Kiểm tra cảm ứng trước khi can thiệp vào chương trình

Nếu màn hình hiển thị bình thường nhưng không thể thao tác, cảm ứng là bộ phận đầu tiên cần được loại trừ.

Lớp touch trên HMI công nghiệp có thể xuống cấp sau thời gian dài sử dụng. Một số vùng trên màn hình có thể không nhận lệnh, nhận sai vị trí hoặc phải chạm nhiều lần mới phản hồi.

Ví dụ, nếu nút START nằm ở góc dưới màn hình nhưng khu vực đó hoàn toàn không nhận cảm ứng, lỗi có khả năng liên quan đến lớp touch.

Ngược lại, nếu người dùng chạm vào nút và giao diện có phản hồi nhưng máy vẫn không chạy, không nên tiếp tục tập trung vào cảm ứng.

Có thể thực hiện một số thao tác kiểm tra:

• Chuyển sang màn hình khác.
• Thử các nút ở nhiều vị trí.
• Kiểm tra bàn phím ảo nếu HMI có hỗ trợ.
• Quan sát phản hồi sau mỗi lần chạm.
• Kiểm tra vùng cảm ứng có bị lệch hay không.

Nếu cảm ứng hoạt động bình thường, bước tiếp theo nên chuyển sang dữ liệu và hệ thống điều khiển.

HMI nhận lệnh nhưng máy vẫn không chạy vì sao?

Đây là tình huống tương đối phổ biến trên máy chiết rót.

Người vận hành chạm START, HMI có phản hồi nhưng motor, bơm hoặc van không hoạt động. Khi đó, cần xác định lệnh START đã được truyền đến PLC hay chưa.

Nếu PLC nhận được lệnh nhưng không cho phép máy chạy, nguyên nhân có thể liên quan đến điều kiện liên động.

Ví dụ:

• Cửa bảo vệ chưa đóng.
• Cảm biến chai không có tín hiệu.
• Áp suất khí nén chưa đạt.
• Mức nguyên liệu không đủ.
• Biến tần hoặc servo đang báo lỗi.
• Nút Emergency Stop đang tác động.
• Một điều kiện an toàn chưa được đáp ứng.
• Máy chưa ở đúng chế độ vận hành.

Trong những trường hợp này, HMI có thể hoàn toàn bình thường. Vấn đề nằm ở logic điều khiển hoặc thiết bị phía sau.

Do đó, không nên thay HMI chỉ vì máy không chạy khi nhấn nút trên màn hình.

Kiểm tra đường truyền giữa HMI và PLC

HMI và PLC thường trao đổi dữ liệu thông qua mạng Ethernet, RS232, RS485 hoặc giao thức truyền thông phù hợp với từng hệ thống.

Nếu kết nối bị gián đoạn, HMI vẫn có thể hiển thị giao diện nhưng không gửi được lệnh điều khiển.

Một số dấu hiệu gợi ý lỗi truyền thông gồm:

• Dữ liệu trên màn hình không cập nhật.
• Trạng thái thiết bị đứng yên.
• Nút điều khiển không thực hiện được.
• HMI xuất hiện cảnh báo Communication Error.
• Một số giá trị trên PLC và HMI không giống nhau.

Kỹ thuật viên có thể kiểm tra cấu hình địa chỉ, cổng kết nối, dây truyền thông, đầu nối và trạng thái giao tiếp.

Với Ethernet, cần xem xét địa chỉ IP và cấu hình mạng. Với RS485 hoặc RS232, cần kiểm tra các thông số giao tiếp tương ứng.

Nếu truyền thông không ổn định, việc sửa phần cảm ứng sẽ không giải quyết được lỗi điều khiển.

Bài viết liên quan: Sửa Chữa màn hình máy chiết rót với đội ngũ nhân viên chuyên nghiệp

Chương trình HMI có thể khiến nút điều khiển không hoạt động

Không phải tất cả nút hiển thị trên HMI đều mặc định có quyền gửi lệnh.

Một nút có thể được thiết lập điều kiện hoạt động dựa trên chế độ máy, quyền người dùng hoặc trạng thái một biến PLC.

Ví dụ, nút START chỉ được phép hoạt động khi máy ở chế độ Auto. Nếu máy đang ở Manual, nút có thể bị khóa hoặc không tạo lệnh.

Một số giao diện còn phân quyền theo cấp độ người sử dụng. Người vận hành thông thường có thể xem thông số nhưng không được thay đổi hoặc điều khiển một số chức năng.

Ngoài ra, việc chỉnh sửa project HMI không đúng cách có thể làm thay đổi địa chỉ biến hoặc sự kiện của nút.

Khi đó cần kiểm tra:

• Địa chỉ biến điều khiển.
• Bit lệnh.
• Sự kiện khi nhấn nút.
• Điều kiện Enable/Disable.
• Quyền người dùng.
• Chế độ Auto/Manual.
• Liên kết giữa HMI và PLC.

Nếu project có bản sao lưu, việc đối chiếu phiên bản trước và hiện tại có thể hỗ trợ tìm ra thay đổi gây lỗi.

PLC nhận lệnh nhưng không thực hiện điều khiển

Giả sử người vận hành nhấn START, HMI tạo đúng lệnh và PLC cũng nhận được tín hiệu. Tuy nhiên máy vẫn không chạy.

Lúc này cần chuyển hướng kiểm tra sang chương trình PLC và các điều kiện liên quan.

PLC có thể nhận lệnh nhưng không kích ngõ ra vì một điều kiện chưa đạt.

Ví dụ, chương trình yêu cầu cảm biến mức phải ON trước khi cho phép bơm hoạt động. Nếu cảm biến không có tín hiệu, PLC sẽ giữ ngõ ra ở trạng thái OFF dù người vận hành đã nhấn START.

Tương tự, máy có thể không chạy nếu:

• Có cảnh báo chưa được reset.
• Thiết bị chấp hành đang lỗi.
• Điều kiện an toàn chưa đạt.
• Timer chưa hoàn thành.
• Một cảm biến đang ở trạng thái bất thường.
• Chế độ vận hành không phù hợp.
• PLC đang ở trạng thái STOP hoặc lỗi.

Đây là lý do việc chẩn đoán cần đi theo dòng lệnh:

HMI → biến điều khiển → PLC → điều kiện logic → ngõ ra → thiết bị chấp hành.

Các thiết bị phía sau HMI cũng cần được kiểm tra

Máy chiết rót không chỉ có HMI và PLC. Hệ thống có thể bao gồm biến tần, servo, motor, bơm, van điện từ, cảm biến mức, cảm biến chai và nhiều thiết bị khác.

Nếu HMI gửi lệnh đúng nhưng thiết bị cuối cùng không phản hồi, lỗi có thể nằm ở một trong các thành phần này.

Việc đối chiếu từng tầng giúp tránh tình trạng sửa sai vị trí.

Quy trình xử lý lỗi điều khiển HMI máy chiết rót

Một quy trình kiểm tra thực tế có thể bắt đầu từ những thành phần dễ xác định nhất rồi mới đi sâu vào chương trình.

Bước đầu tiên – kiểm tra HMI: xác định màn hình có hiển thị ổn định, cảm ứng có phản hồi và giao diện có hoạt động bình thường không.

Bước tiếp theo – thử lệnh: nhấn một số nút điều khiển và quan sát phản hồi trên giao diện.

Đối chiếu PLC: xem PLC có nhận được bit hoặc giá trị tương ứng với thao tác trên HMI hay không.

Kiểm tra truyền thông: nếu PLC không nhận lệnh, kiểm tra kết nối và cấu hình giao tiếp.

Kiểm tra logic: nếu PLC nhận lệnh nhưng không xuất tín hiệu, kiểm tra các điều kiện liên động trong chương trình.

Kiểm tra thiết bị chấp hành: đánh giá biến tần, servo, motor, bơm, van và các thiết bị liên quan.

Chạy thử: sau khi xử lý, thực hiện từng lệnh điều khiển để xác nhận hệ thống hoạt động ổn định.

Cách làm này giúp xác định rõ lỗi thuộc HMI hay thuộc hệ thống máy.

Khi nào cần sửa hoặc thay HMI?

Nếu cảm ứng hỏng, bo mạch gặp sự cố hoặc HMI không thể giao tiếp ổn định với PLC do lỗi phần cứng, phương án sửa chữa hoặc thay thế linh kiện có thể được xem xét.

Tuy nhiên, nếu HMI vẫn hiển thị tốt, cảm ứng hoạt động bình thường và chỉ một lệnh không thực hiện, chưa nên vội thay thiết bị.

Cần kiểm tra chương trình và tín hiệu điều khiển trước.

Trong trường hợp HMI đã hoạt động nhiều năm, thường xuyên mất kết nối hoặc xuất hiện nhiều lỗi phần cứng cùng lúc, việc đánh giá khả năng phục hồi và chi phí thay thế cũng cần được cân nhắc.

Mục tiêu không phải đơn giản là làm cho màn hình hoạt động mà phải đảm bảo thiết bị có thể giao tiếp và điều khiển máy ổn định.

Trần Gia Automation hỗ trợ xử lý lỗi HMI máy chiết rót

Đối với các dây chuyền sử dụng HMI để điều khiển máy chiết rót, việc xác định đúng nguyên nhân có ý nghĩa quan trọng vì một lỗi nhỏ trên giao diện có thể liên quan đến nhiều tầng điều khiển phía sau.

Trần Gia Automation hỗ trợ kiểm tra các tình trạng HMI không điều khiển được máy, lỗi cảm ứng, mất kết nối PLC, nút điều khiển không hoạt động, lỗi dữ liệu và các vấn đề liên quan đến chương trình HMI.

Quá trình đánh giá tập trung vào mối liên hệ giữa giao diện người vận hành và hệ thống điều khiển. Từ thao tác trên màn hình, kỹ thuật viên có thể lần theo tín hiệu đến PLC rồi đến ngõ ra và thiết bị chấp hành.

Cách tiếp cận này phù hợp với các hệ thống máy chiết rót có cấu trúc điều khiển phức tạp, đặc biệt khi HMI vẫn sáng nhưng máy không phản hồi lệnh.

Khi cần kiểm tra, thông tin về model HMI, model PLC, hình ảnh lỗi và tình trạng cụ thể của máy sẽ giúp quá trình xác định nguyên nhân thuận lợi hơn.

Cách hạn chế lỗi điều khiển trên HMI

HMI và hệ thống điều khiển nên được bảo trì định kỳ thay vì chỉ xử lý khi máy dừng hoàn toàn.

Doanh nghiệp có thể chủ động thực hiện một số công việc:

• Sao lưu chương trình HMI và PLC.
• Kiểm tra dây truyền thông.
• Theo dõi các cảnh báo xuất hiện trên máy.
• Kiểm tra cảm ứng khi có dấu hiệu nhận lệnh chậm.
• Kiểm tra nguồn cấp cho HMI và PLC.
• Giữ tủ điện sạch và hạn chế hơi ẩm.
• Ghi nhận các thay đổi trong chương trình.
• Kiểm tra định kỳ các cảm biến và thiết bị chấp hành.

Đặc biệt, khi HMI bắt đầu có hiện tượng mất kết nối hoặc một số nút hoạt động không ổn định, nên kiểm tra sớm thay vì chờ đến khi toàn bộ hệ thống không thể điều khiển.

Sửa HMI máy chiết rót không điều khiển được máy cần được thực hiện theo hướng xác định tín hiệu bị gián đoạn ở đâu. Lỗi có thể nằm tại cảm ứng, chương trình HMI, truyền thông, PLC, điều kiện liên động hoặc chính thiết bị chấp hành như biến tần, servo, motor và bơm.

Việc kiểm tra theo chuỗi HMI → PLC → logic điều khiển → ngõ ra → thiết bị máy giúp khoanh vùng chính xác hơn và hạn chế thay thế thiết bị khi chưa cần thiết.

Nếu HMI vẫn hiển thị nhưng máy không phản hồi lệnh, doanh nghiệp nên kiểm tra cả phần giao diện lẫn hệ thống điều khiển phía sau. Trần Gia Automation hỗ trợ kiểm tra và xử lý các lỗi HMI máy chiết rót theo tình trạng thực tế, hướng đến việc khôi phục khả năng điều khiển và vận hành ổn định của dây chuyền.

Vì sao nên chọn Trần Gia Automation khi sửa chữa màn hình máy chiết rót

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình công nghiệp toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa màn hình công nghiệp tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

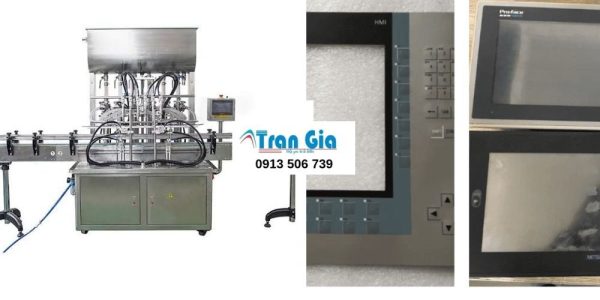

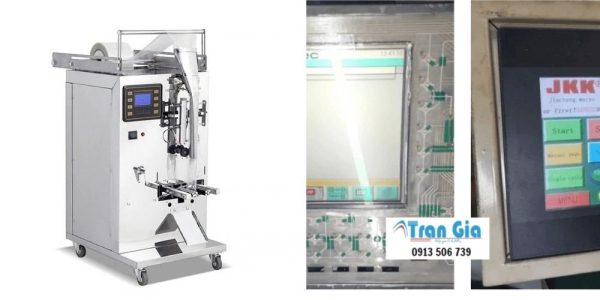

Một số hình ảnh sửa chữa màn hình HMI tại Trần Gia Automation
