TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI bảo hành 12 tháng, ngoài ra chúng tôi là Sửa màn hình HMI Siemens MP277 6AV6643-0DD01-1AX1 hư LCD giá tốt với linh kiện chính hãng uy tín oàn quốc với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng

Các Lỗi Thường Gặp Ở Màn Hình HMI Siemens

1.1. Sửa màn hình HMI siemens lỗi Bị Đen hoặc Không Lên Nguồn

• Nguyên nhân:
  • Nguồn cấp bị lỗi (Adapter, dây nguồn).
  • Màn hình LCD bị hỏng.
  • Board điều khiển bị chập IC.
• Cách khắc phục:
  • Kiểm tra nguồn điện đầu vào.
  • Thay thế màn hình LCD nếu cần.
  • Sửa hoặc thay board điều khiển.

1.2. Sửa màn hình HMI siemens lỗi  Cảm Ứng Không Nhận Chạm (Touch Screen Lỗi)

• Nguyên nhân:
  • Màn hình cảm ứng bị trầy xước.
  • Lỗi driver cảm ứng.
  • Board mạch cảm ứng bị hỏng.
• Cách khắc phục:
  • Thay lớp phủ cảm ứng (Touch Panel).
  • Cài đặt lại driver hoặc firmware.
  • Kiểm tra và thay thế board cảm ứng.

1.3. Sửa màn hình HMI siemens lỗi Màn Hình Bị Giật, Nhấp Nháy

• Nguyên nhân:
  • Tín hiệu video bị nhiễu.
  • Cáp tín hiệu bị lỏng hoặc đứt.
  • Lỗi board cao áp (Backlight).
• Cách khắc phục:
  • Kiểm tra cáp tín hiệu LVDS.
  • Thay thế đèn nền nếu cần.
  • Kiểm tra nguồn cấp cho màn hình.

1.4. Sửa màn hình HMI siemens lỗi Lỗi Phần Mềm (HMI Không Khởi Động)

• Nguyên nhân:
  • Firmware bị lỗi.
  • Cài đặt sai thông số.
  • Virus hoặc xung đột phần mềm.
• Cách khắc phục:
  • Nạp lại firmware HMI Siemens.
  • Reset lại cài đặt gốc.
  • Quét virus và kiểm tra phần mềm.

Hướng Dẫn Sửa Màn Hình HMI Siemens

2.1. Chuẩn Bị Dụng Cụ

• Tua vít, đồng hồ đo điện.
• Bộ nguồn thay thế.
• Cáp tín hiệu dự phòng.
• Phần mềm cập nhật firmware.

2.2. Các Bước Kiểm Tra Cơ Bản

1. Kiểm tra nguồn điện:
   • Đo điện áp đầu vào (24VDC).
   • Kiểm tra adapter và dây nguồn.
2. Kiểm tra màn hình LCD:
   • Dùng đèn pin chiếu vào màn hình để xem có hình ảnh ẩn (nếu có, lỗi đèn nền).
3. Kiểm tra cảm ứng:
   • Vào phần Calibrate Touch trong cài đặt để hiệu chuẩn lại.
4. Kiểm tra cáp tín hiệu:
   • Tháo màn hình và kiểm tra cáp LVDS, cáp cảm ứng.

2.3. Thay Thế Linh Kiện

• Thay màn hình cảm ứng:
  • Mua đúng model touch panel.
  • Tháo lớp kính cũ và dán lớp mới.
• Thay board điều khiển:
  • Mua board tương thích.
  • Hàn lại các điểm tiếp xúc nếu cần.

3. Khi Nào Cần phải sửa HMI siemens

• Màn hình bị vỡ, nứt.
• Board mạch chập cháy.
• Lỗi firmware phức tạp.
• Không có dụng cụ chuyên dụng.

Màn hình HMI nói chung và HMI Siemens MP277 6AV6643-0DD01-1AX1 nói riêng là thiết bị quan trọng trong hệ thống điều khiển tự động, giúp người sử dụng có thể tương tác và điều khiển các thiết bị, máy móc, hệ thống công nghiệp một cách dễ dàng và hiệu quả. Khi HMI bị lỗi hoặc hư hỏng, điều này có thể gây ra những tác động tiêu cực đến quá trình sản xuất và điều khiển, ví dụ như:

– Giảm hiệu suất và tốc độ sản xuất: Nếu màn hình HMI bị hư hỏng, người sử dụng sẽ gặp khó khăn trong việc điều khiển và giám sát các thiết bị, dẫn đến giảm hiệu suất và tốc độ sản xuất của hệ thống.

– Sự cố trong sản xuất: Nếu màn hình HMI bị lỗi, người sử dụng không thể theo dõi hoạt động của thiết bị và hệ thống một cách chính xác, dẫn đến các sự cố cho hệ thống máy móc sản xuất.

– Tổn thất về thời gian và chi phí: Sự cố với màn hình HMI có thể dẫn đến thời gian dừng máy, có thể làm tăng chi phí sản xuất và giảm lợi nhuận.

– Mất dữ liệu: Nếu màn hình HMI bị hư hỏng, dữ liệu có thể bị mất hoặc không được lưu trữ đúng cách, dẫn đến mất mát dữ liệu và thiệt hại kinh tế.

Cùng nhiều tác động tiêu cực khác. Vì vậy, việc sửa màn hình HMI Siemens MP277 6AV6643-0DD01-1AX1 là rất cần thiết khi phát hiện ra các vấn đề và lỗi. Điều này giúp đảm bảo hiệu suất, giảm thiểu các sự cố và chi phí không đáng có.

Các lỗi hư hỏng thường gặp và cần sửa màn hình HMI Siemens MP277 6AV6643-0DD01-1AX1:

– Lỗi đèn nền: Màn hình HMI không hiển thị hoặc chỉ hiển thị một phần do đèn nền bị hỏng.

– Lỗi hư màn hình cảm ứng: Màn hình HMI không hoạt động khi người dùng chạm vào màn hình hoặc phản hồi chậm, bị lệch điểm… cần phải sửa màn hình HMI Siemens MP277 6AV6643-0DD01-1AX1 lỗi hư cảm ứng.

– Lỗi LCD hiển thị: Lỗi LCD không hiển thị, hiển thị lỗi, bị mờ chữ mờ hình ảnh… do màn hình LCD HMI bị hư hỏng.

– Lỗi phím: Hư các phím nhấn trên HMI 6AV6643-0DD01-1AX1 là lỗi rất thường gặp, cần phải sửa màn hình HMI Siemens MP277 6AV6643-0DD01-1AX1 hoặc thay tấm film mới

– Lỗi kết nối: Màn hình HMI không kết nối được với thiết bị điều khiển PLC hoặc các thiết bị khác, dẫn đến lỗi kết nối.

– Lỗi mạng: Màn hình HMI không kết nối được với mạng Ethernet hoặc các thiết bị khác trên mạng.

– Lỗi nguồn: Màn hình HMI không hoạt động do lỗi nguồn, nguồn không ổn định, quá tải, hay ngắt quãng, cháy nguồn, cần kiểm tra và sửa màn hình HMI Siemens MP277 6AV6643-0DD01-1AX1.

– Lỗi phần cứng: Màn hình HMI bị hỏng do các lỗi phần cứng như cháy nổ bo mạch, hư bo mạch, bộ xử lý bị hư…. các lỗi này cần kiểm tra sớm và sửa màn hình HMI Siemens MP277 6AV6643-0DD01-1AX1 nhanh chóng.

– Lỗi phần mềm: mất password, cần crack password; mất chương trình do hư hỏng, cần phục hồi dữ liệu màn hình HMI; download chương trình HMI cũ và upload chương trình HMI mới; lập trình màn hình…

Các lỗi trên có thể gây ra sự cố nghiêm trọng cho hệ thống điều khiển và ảnh hưởng đến năng suất và hiệu quả của quá trình sản xuất. Do đó, khi phát hiện các lỗi này, người dùng nên liên hệ với nơi sửa chữa HMI, sửa màn hình HMI Siemens MP277 6AV6643-0DD01-1AX1 uy tín, nhiều kinh nghiệm để kiểm tra và khắc phục sớm nhất có thể.

Quy trình sửa chữa màn hình HMI Siemens thường bao gồm các bước cơ bản sau. Lưu ý rằng quy trình cụ thể có thể thay đổi tùy theo model và tình trạng hỏng hóc của thiết bị.

1. Chuẩn bị trước khi sửa chữa

• Ngắt nguồn điện: Đảm bảo HMI đã được ngắt khỏi nguồn điện và các thiết bị ngoại vi.
• Dụng cụ cần thiết:
  • Tua vít, nhựa cạy (spudger)
  • Đồng hồ đo điện đa năng (VOM)
  • Thiết bị hàn, máy khò (nếu cần thay linh kiện)
  • Keo tản nhiệt, băng dính cách điện
  • Bộ vệ sinh bo mạch (cồn isopropyl, chổi mềm)

2. Kiểm tra lỗi ban đầu

• Hiện tượng lỗi:
  • Màn hình không lên nguồn.
  • Màn hình chớp tắt, sọc ngang/dọc.
  • Cảm ứng không hoạt động.
  • Lỗi phần mềm (treo logo, không vào được giao diện).
• Kiểm tra nguồn:
  • Đo điện áp đầu vào (thường 24VDC hoặc 220VAC tùy model).
  • Kiểm tra cầu chì, mosfet nguồn.

3. Tháo màn hình

• Tháo vỏ:
  • Dùng tua vít tháo các ốc vít.
  • Dùng nhựa cạy tách vỏ nhẹ nhàng để tránh làm hỏng clips.
• Ngắt kết nối cáp:
  • Tháo cáp nguồn, cáp tín hiệu màn hình, cáp cảm ứng (nếu có).

4. Kiểm tra phần cứng

• Kiểm tra bo mạch chủ (Mainboard):
  • Quan sát các linh kiện (tụ điện, IC, mosfet) xem có phồng, cháy.
  • Kiểm tra các mối hàn bị đứt gãy.
• Kiểm tra màn hình LCD/TFT:
  • Dùng đèn pin soi để phát hiện vết nứt, đốm đen.
  • Kiểm tra đèn nền (backlight) bằng cách soi nghiêng.
• Kiểm tra cảm ứng (Touch Panel):
  • Dùng đồng hồ đo kiểm tra lớp phim cảm ứng.

5. Sửa chữa hoặc thay thế linh kiện

• Thay thế linh kiện hỏng:
  • Tụ điện phồng → Hàn thay thế tụ mới cùng thông số.
  • IC nguồn cháy → Thay IC tương đương.
  • Màn hình vỡ, sọc → Thay panel mới.
  • Cảm ứng không nhận → Thay lớp cảm ứng hoặc màn hình cảm ứng.
• Hàn lại các mối hàn bong tróc.

6. Kiểm tra phần mềm

• Reset lại HMI (nếu lỗi phần mềm):
  • Một số model có nút reset hoặc jumper.
• Nạp lại firmware:
  • Dùng phần mềm Siemens (ProSave, WinCC Flexible, TIA Portal) để restore firmware.
  • Cần file firmware phù hợp với model HMI.

7. Lắp ráp và test hoạt động

• Lắp lại các linh kiện:
  • Đảm bảo cáp được cắm chắc chắn.
  • Vặn chặt ốc vít, đóng nắp.
• Cấp nguồn và kiểm tra:
  • Màn hình hiển thị bình thường.
  • Cảm ứng nhạy, không bị trôi.
  • Kiểm tra kết nối với PLC (nếu cần).

8. Bảo dưỡng (nếu cần)

• Vệ sinh bụi bẩn bên trong.
• Bôi keo tản nhiệt cho IC (nếu cần thiết).
• Kiểm tra độ ổn định sau vài giờ hoạt động.

Lưu ý quan trọng:

• Nếu không có kinh nghiệm, nên liên hệ trung tâm sửa chữa ủy quyền của Siemens.
• Một số lỗi phức tạp (đứt mạch in, hỏng chip chính) có thể cần thay thế cả bo mạch.
• Sao lưu dữ liệu (nếu có thể) trước khi restore firmware.

Các dòng màn hình Siemens mà chúng tôi tiếp nhận sửa chữa & thay linh kiện hư hỏng

HMI Siemens TP Series:

• TP170: 6AV6 545-0BA15-2AX0, 6AV6 545-0BB15-2AX0, 6AV6 545-0BC15-2AX0
• TP277-6: 6AV6 634-0AA01-1AX0
• TP270-6: 6AV6 5450CA10-0AX0
• TP270-10: 6AV6 545-0CC10-0AX0
• TP700: 6AV2 124-0GC01-0AX0
• TP1200: 6AV2 124-0MC01-0AX0
• TP900: 6AV2 124-0JC01-0AX0
• TP1500: 6AV2 124-0QC02-0AX0

HMI Siemens KTP và TP Comfort

• KTP400 basic
• KTP600
• KTP700
• KTP900
• KTP1000
• TP700 Comfort: 6AV2124-0GC01-0AX0
• TP900 Comfort: 6AV2124-0JC01-0AX0
• TP1200 Comfort: 6AV2124-0MC01-0AX0
• TP1500 Comfort: 6AV2124-0QC02-0AX0
• TP1900 Comfort: 6AV2124-0UC02-0AX0
• Các dòng KP400 Comfort, KP700 Comfort, ……

HMI Siemens MP Series:

• MP177-6: 6AV6 642-0EA01-3AX0
• MP277-8: 6AV6 634-0CB01-1AX1, 6AV6 634-0BD01-1AX1
• MP277-10: 6AV6 634-0CD01-1AX1, 6AV6 634-0ED01-2AX1, 6AV6 634-0DD01-1AX1
• MP377-12: 6AV6 644-0DA10-0AX0
• MP377-15: 6AV6 644-0DB10-0AX0
• MP377-19: 6AV6 644-0AC01-2AX1

Màn hình Siemens OP series:

• OP3: 6AV3 503-1DB10
• OP5: 6AV3 505-1FB00, 6AV3 505-1FB01, 6AV3 505-1FB12
• OP7: 6AV3 607-1JC00-0AX1, 6AV3 607-1JC20-0AX1, 6AV3 607-1JC30-0AX1,
• OP15: 6AV3 515-1EB00, 6AV3 515-1EB01, 6AV3 515-1EB30, 6AV3 515-1EB32,
• OP17: 6AV3 617–1JC00-0AX1, 6AV3 617–1JC00-0AX2,
• OP25: 6AV3 525-1EA01-0AX0, 6AV3 525-1EA41-0AX0, 6AV3 525-1EA41-0AX1
• OP27: 6AV3 627-1LK00-1AX0, 6AV3 627-1JK00-0AX0
• OP170B: 6AV6 542-0BB15-2AX0
• OP177B: 6AV6 642-ODC01-1AX1, 6AV6 642-ODA01-1AX1
• OP270: 6AV6 542-0CA10-0AX0, 6AV6 542-0CC10-0AX0,
• OP277: 6AV6 643-0BA01-1AX0, 6AV6 643-0CD01-1AX1

Màn hình Siemens TD200:

6ES7 272-0AA20-0YA0, 6ES7 272-0AA30-0YA0

Màn hình Siemens Smart 700 iE:

6AV6 648-0AC11-3AX0, 6AV6 648-0BC11-3AX0, 6AV6 648-0CC11-3AX0

Màn hình Siemens Smart 1000 iE:

6AV6 648-0AE11-3AX0, 6AV6 648-0BE11-3AX0, 6AV6 648-0CE11-3AX0

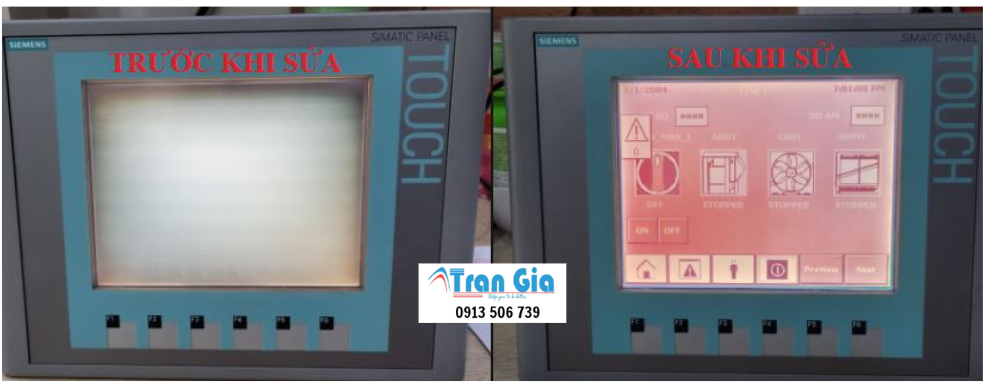

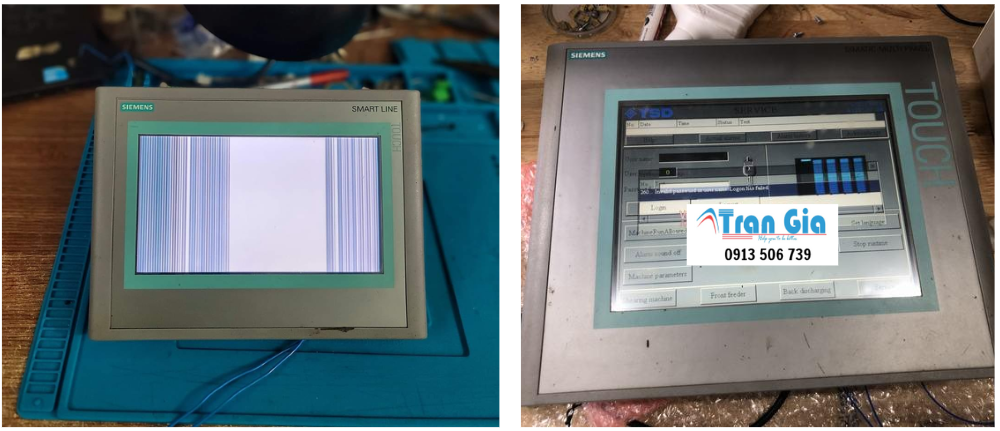

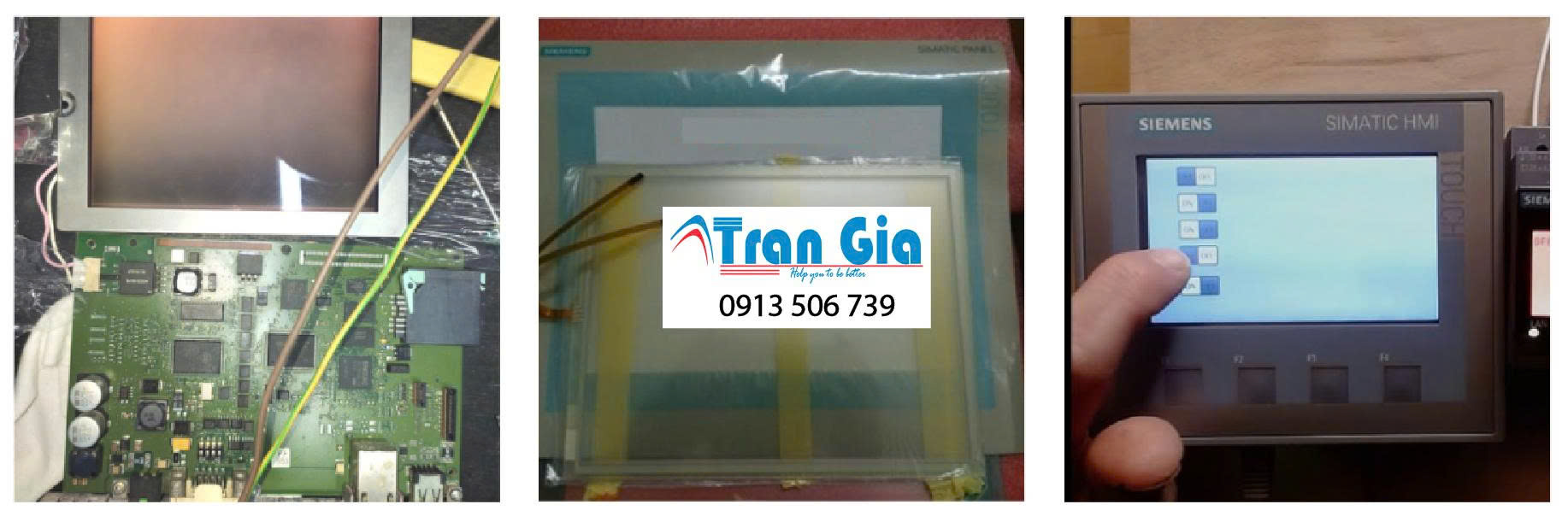

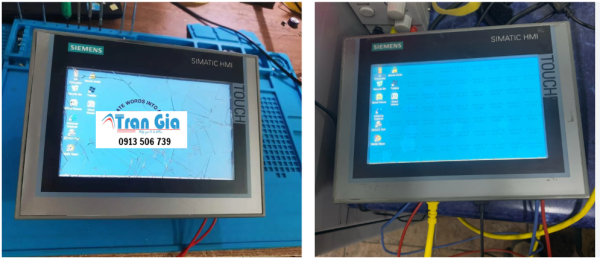

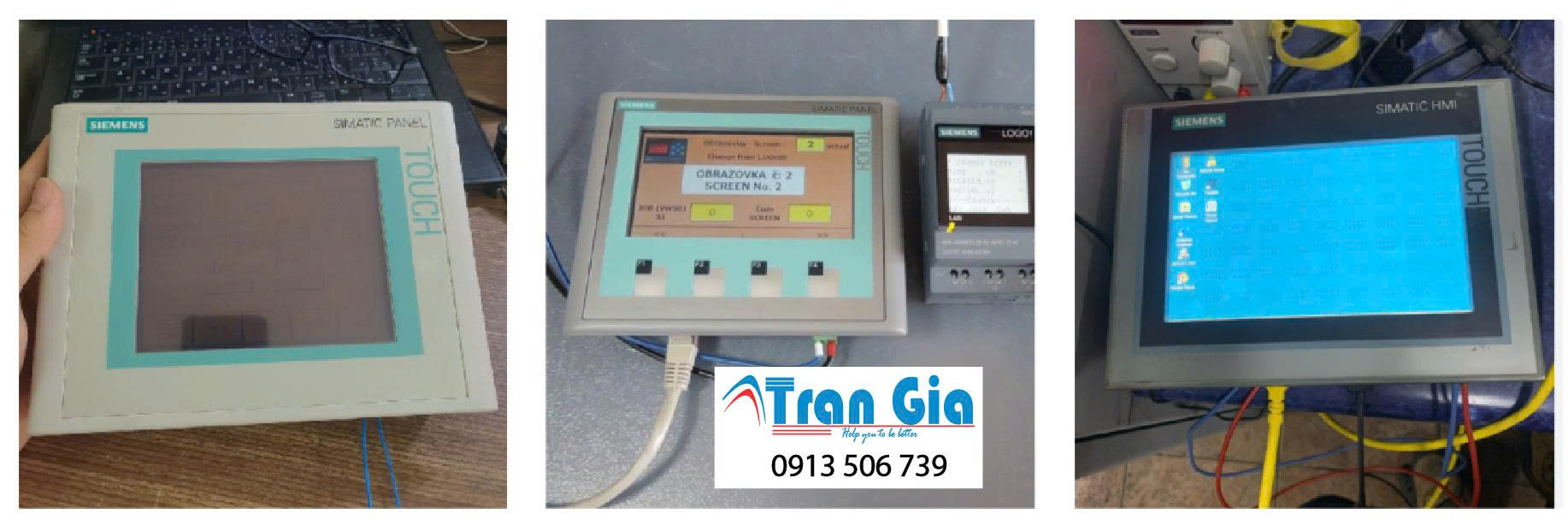

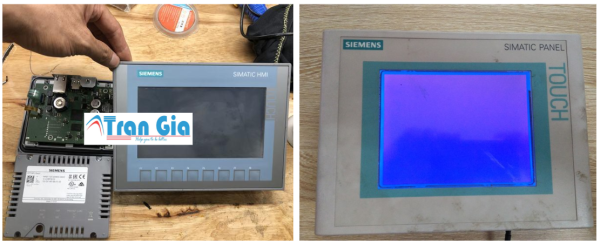

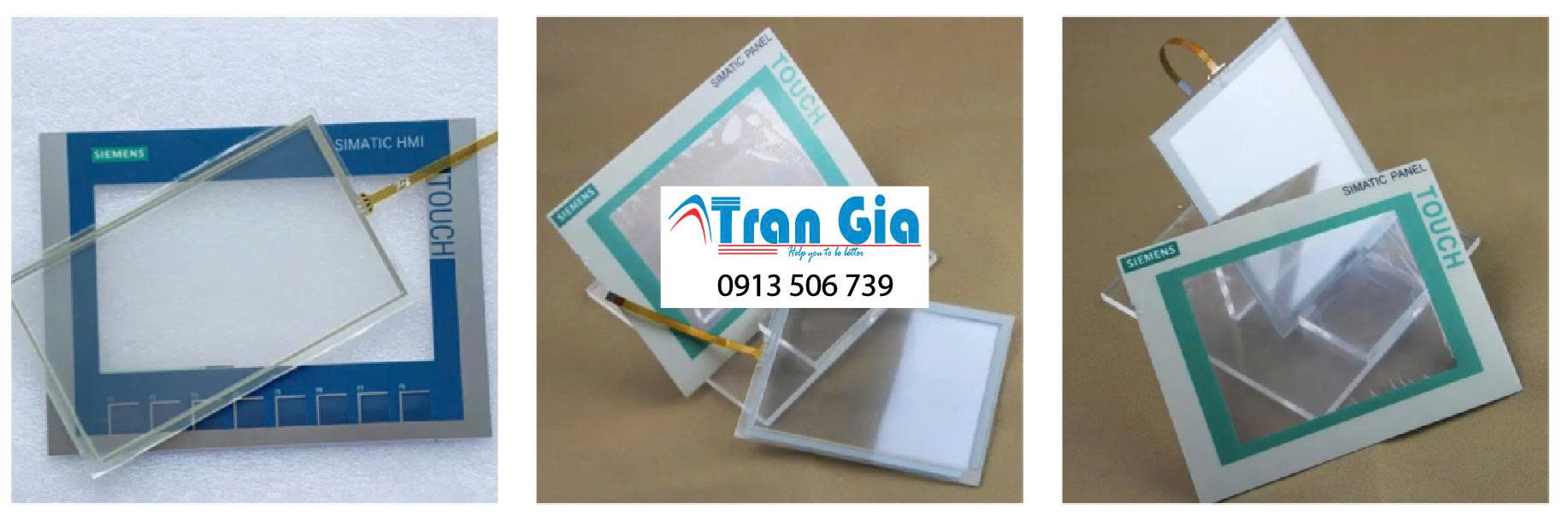

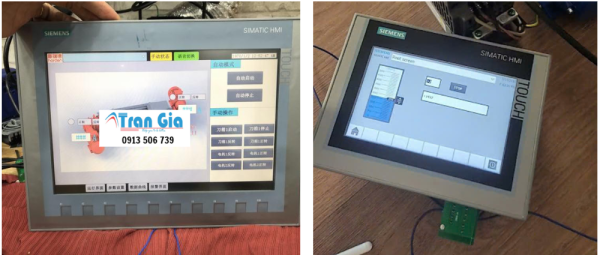

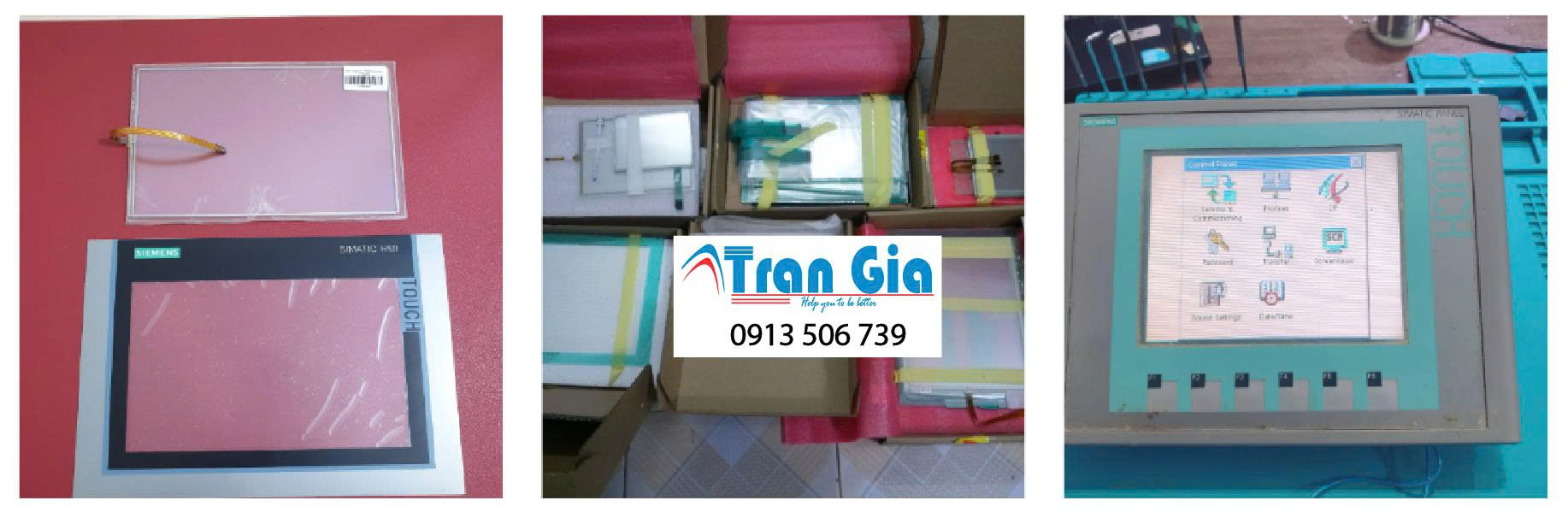

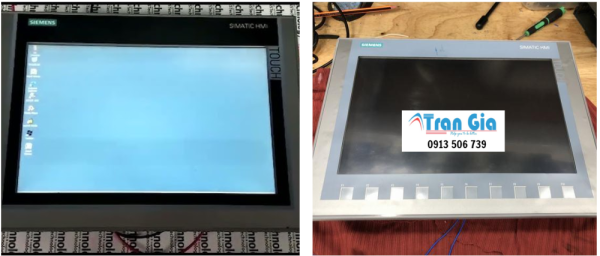

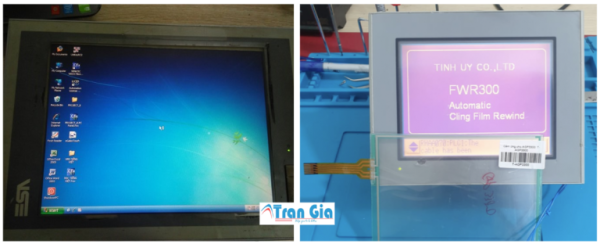

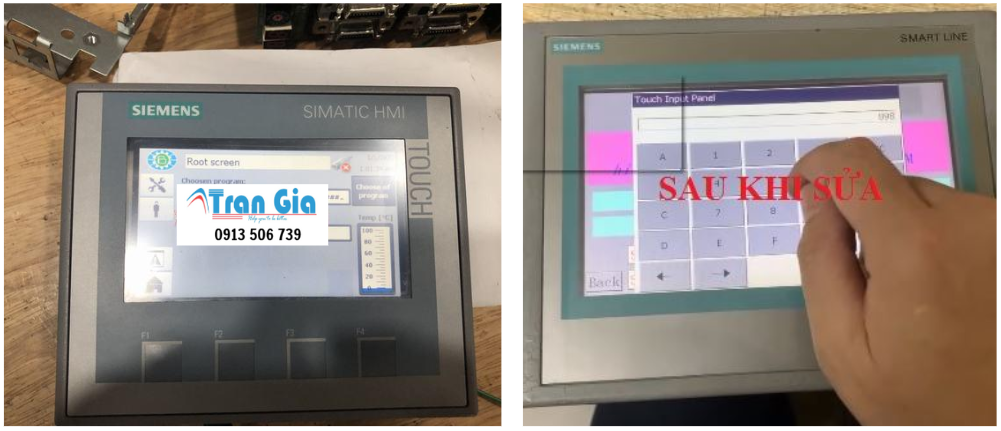

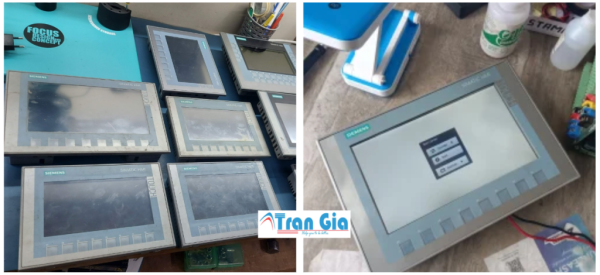

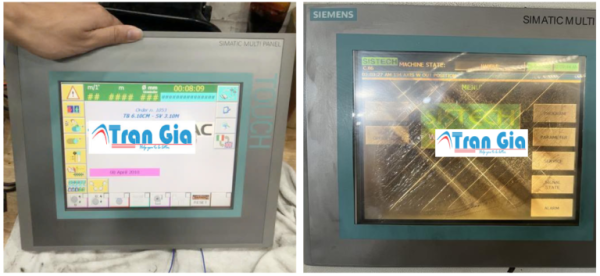

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa tại Trần Gia Automation

Quy trình sửa màn Hình HMI công nghiệp

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Sửa màn hình HMI Siemens MP277 6AV6643-0DD01-1AX1 hư LCD giá tốt với linh kiện chính hãng uy tín oàn quốc

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Sửa màn hình HMI Siemens MP277 6AV6643-0DD01-1AX1 hư LCD giá tốt với linh kiện chính hãng uy tín oàn quốc : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
