SỬA MÀN HÌNH MÁY CHIẾT RÓT BÁO SAI THÔNG SỐ

Sửa màn hình máy chiết rót báo sai thông số là giải pháp kỹ thuật cấp thiết giúp dây chuyền sản xuất tránh tình trạng hao hụt nguyên liệu và dừng máy kéo dài.

Vì vậy, sửa màn hình máy chiết rót báo sai thông số cần được thực hiện theo từng lớp của hệ thống để xác định chính xác vị trí gây lỗi trước khi sửa chữa hoặc thay thế linh kiện. HOTLINE: 0913 506 739

Sửa màn hình máy chiết rót báo sai thông số là gì?

Lỗi báo sai thông số xảy ra khi dữ liệu được hiển thị hoặc nhập trên HMI không phản ánh đúng giá trị mà hệ thống điều khiển hoặc máy móc đang sử dụng.

Trong hệ thống tự động hóa, HMI thường chỉ là giao diện để người vận hành nhập và theo dõi dữ liệu. Giá trị đó có thể được truyền đến PLC và được PLC sử dụng để điều khiển các thiết bị khác. Vì vậy, cần kiểm tra toàn bộ chuỗi dữ liệu thay vì chỉ kiểm tra phần hiển thị.

Dấu hiệu nhận biết HMI máy chiết rót đang báo sai thông số

HMI hiển thị giá trị khác với thông số thực tế

Ví dụ trên HMI hiển thị tốc độ chiết là 50 nhưng máy vận hành không giống với tốc độ tương ứng.

Trường hợp này cần kiểm tra xem giá trị hiển thị là giá trị cài đặt, giá trị PLC nhận được hay giá trị phản hồi thực tế.

Nhập thông số mới nhưng HMI vẫn hiển thị thông số cũ

Người vận hành nhập giá trị mới và xác nhận nhưng sau đó thông số tự động quay về giá trị ban đầu.

Có thể liên quan đến:

• Biến dữ liệu không được ghi.
• PLC ghi đè giá trị.
• Quyền chỉnh sửa bị giới hạn.
• Dữ liệu không được lưu.
• Chương trình HMI hoặc PLC có vấn đề.

HMI hiển thị đúng nhưng máy thực tế chạy sai

Đây là trường hợp dễ gây nhầm lẫn.

Màn hình có thể hiển thị đúng thông số mà người vận hành vừa nhập, nhưng thiết bị thực tế không hoạt động theo giá trị đó.

Khi đó cần kiểm tra dữ liệu giữa HMI và PLC, sau đó kiểm tra thiết bị điều khiển như biến tần, servo, van, bơm hoặc cảm biến tùy cấu hình máy.

Thông số bị sai sau khi khởi động lại máy

Nếu trước khi tắt máy thông số hiển thị đúng nhưng sau khi khởi động lại giá trị trở về mặc định, cần kiểm tra cơ chế lưu dữ liệu và vùng nhớ được sử dụng.

Không nên vội kết luận rằng màn hình HMI bị hỏng.

Chỉ một số thông số hiển thị sai

Nếu thời gian chiết và số lượng chai vẫn đúng nhưng riêng định lượng hoặc tốc độ bị sai, có thể lỗi nằm ở biến dữ liệu hoặc chương trình liên quan đến thông số đó.

Tất cả thông số đều cập nhật sai

Nếu nhiều thông số đồng thời không cập nhật hoặc dữ liệu trên HMI bị đứng, cần ưu tiên kiểm tra kết nối HMI – PLC, nguồn cấp, truyền thông và bộ điều khiển.

Nguyên nhân màn hình máy chiết rót báo sai thông số

Lỗi cảm ứng HMI

Màn hình cảm ứng bị lỗi có thể khiến người vận hành nhập sai giá trị hoặc không thể chọn đúng vị trí trên giao diện.

• Cảm ứng không nhạy.
• Cảm ứng bị lệch.
• Chạm một vị trí nhưng HMI nhận thành vị trí khác.
• Một khu vực trên màn hình bị liệt.
• HMI nhận thao tác chập chờn.

Nếu ô nhập thông số nằm đúng vùng cảm ứng bị lỗi, người vận hành có thể tưởng rằng chương trình HMI báo sai trong khi nguyên nhân lại nằm ở phần touch.

Website Trần Gia cũng liệt kê các tình trạng như cảm ứng không nhạy, mất kết nối PLC, hiển thị mờ, sọc, treo máy và lỗi nguồn trong nhóm sự cố HMI công nghiệp.

Biến dữ liệu trên HMI bị liên kết sai

Mỗi thông số trên giao diện HMI thường được liên kết với một biến hoặc vùng dữ liệu.

Nếu biến bị gán sai địa chỉ, ô hiển thị có thể lấy dữ liệu từ một vùng khác.

HMI và PLC mất đồng bộ

HMI và PLC trao đổi dữ liệu liên tục.

Nếu kết nối không ổn định, HMI có thể giữ lại giá trị cũ trong khi PLC đã thay đổi dữ liệu.

Nguyên nhân có thể liên quan đến:

• Cáp truyền thông.
• Cổng giao tiếp.
• Đầu nối.
• Địa chỉ thiết bị.
• Thông số truyền thông.
• Thiết lập chương trình.

PLC ghi đè thông số từ HMI

Đây là một trường hợp quan trọng khi chẩn đoán lỗi.

Người vận hành nhập giá trị mới trên HMI nhưng PLC có thể đang thực hiện một logic khác và ghi giá trị cũ trở lại.

Nếu gặp hiện tượng này, cần kiểm tra chương trình PLC và vùng dữ liệu tương ứng.

Chương trình HMI gặp lỗi

Một chương trình HMI có thể gặp vấn đề sau quá trình chỉnh sửa, nạp lại chương trình hoặc thay đổi cấu hình.

Các đối tượng hiển thị, ô nhập dữ liệu hoặc biến liên kết có thể không còn hoạt động như thiết kế ban đầu.

Dữ liệu Recipe bị lỗi

Máy chiết rót thường có thể sử dụng nhiều bộ thông số khác nhau cho từng sản phẩm.

• Recipe A: sản phẩm 250 ml.
• Recipe B: sản phẩm 500 ml.
• Recipe C: sản phẩm 1.000 ml.

Nếu dữ liệu recipe bị lỗi hoặc không lưu đúng, HMI có thể hiển thị thông số không phù hợp với sản phẩm đang chạy.

Bộ nhớ HMI gặp vấn đề

Một số trường hợp thông số có thể được nhập và hiển thị bình thường nhưng không được lưu lại.

Sau khi khởi động lại, dữ liệu có thể trở về giá trị cũ.

Khi đó cần kiểm tra vùng nhớ, cơ chế lưu dữ liệu và chương trình trước khi quyết định thay màn hình.

Cảm biến hoặc thiết bị phản hồi bị lỗi

Không phải mọi thông số hiển thị trên HMI đều do người vận hành nhập.

Một số giá trị là dữ liệu phản hồi từ thiết bị.

• Cảm biến mức.
• Cảm biến lưu lượng.
• Encoder.
• Cảm biến vị trí.
• Cảm biến đếm chai.

Nếu cảm biến gửi dữ liệu không chính xác, HMI có thể hiển thị một giá trị sai dù bản thân màn hình vẫn hoạt động bình thường.

Cách kiểm tra sửa màn hình máy chiết rót báo sai thông số

Kiểm tra thao tác trên HMI

Kiểm tra xem người vận hành có:

• Chạm đúng vị trí không.
• Nhập được dữ liệu không.
• Lưu được dữ liệu không.
• Thay đổi được thông số không.
• Có quyền chỉnh sửa không.
• Có xuất hiện cảnh báo hay không.

Kiểm tra chương trình PLC

Nếu PLC đã nhận giá trị nhưng máy vẫn vận hành sai, cần kiểm tra logic PLC.

• Giới hạn giá trị.
• Ghi đè giá trị.
• Chuyển đổi đơn vị.
• Chuyển đổi dữ liệu.
• Áp dụng recipe khác.
• Chỉ cho phép thay đổi trong một điều kiện nhất định.

Kiểm tra thiết bị thực hiện lệnh

Tùy loại thông số, cần kiểm tra thiết bị phía sau.

• Tốc độ chiết: HMI → PLC → biến tần/servo → motor

• Định lượng: HMI → PLC → van/bơm → cảm biến → phản hồi

• Số lượng chai: HMI → PLC → bộ đếm → cảm biến chai

Điều này giúp xác định lỗi nằm ở đâu thay vì chỉ tập trung vào HMI.

Bảng phân biệt lỗi HMI với lỗi PLC và thiết bị

Sửa màn hình máy chiết rót báo sai thông số như thế nào?

Sau khi xác định nguyên nhân, phương án xử lý có thể khác nhau.

Sửa lỗi cảm ứng

Nếu LCD vẫn hiển thị tốt nhưng lớp cảm ứng bị liệt, lệch hoặc không ổn định, có thể kiểm tra phần touch và cáp kết nối.

Trên website Trần Gia Automation hiện có nhóm tấm cảm ứng công nghiệp được sử dụng cho HMI, máy chiết rót và các hệ thống tự động hóa.

Xử lý lỗi chương trình HMI

Nếu phần cứng HMI hoạt động bình thường nhưng giao diện hoặc biến dữ liệu gặp vấn đề, cần kiểm tra chương trình HMI.

Đặc biệt cần xác định:

• Tag.
• Address.
• Object.
• Data type.
• Quyền truy cập.
• Recipe.
• Cấu hình lưu dữ liệu.

Kiểm tra và xử lý kết nối HMI – PLC

Nếu dữ liệu không truyền đúng, cần kiểm tra cáp, cổng, địa chỉ và thông số truyền thông.

Không nên tự ý thay đổi hàng loạt thông số khi chưa sao lưu cấu hình ban đầu.

Kiểm tra PLC

Nếu HMI gửi đúng dữ liệu nhưng PLC xử lý sai, cần kiểm tra chương trình PLC và logic liên quan.

Kiểm tra cảm biến

Nếu HMI đang hiển thị dữ liệu phản hồi từ cảm biến, cần kiểm tra cảm biến trước khi kết luận HMI báo sai.

Quy trình sửa HMI máy chiết rót tại Trần Gia Automation

Một quy trình xử lý phù hợp nên bắt đầu từ việc xác định hiện tượng thay vì thay linh kiện ngay.

Tiếp nhận thông tin lỗi

• Model HMI.
• Hãng HMI.
• Model máy chiết rót.
• Thông số đang báo sai.
• Hình ảnh màn hình.
• Video hiện tượng lỗi nếu có.
• Thời điểm lỗi xuất hiện.
• Máy có vừa thay đổi chương trình hay không.

Kiểm tra HMI

• Màn hình.
• Cảm ứng.
• Nguồn.
• Giao diện.
• Khả năng nhập dữ liệu.
• Khả năng lưu dữ liệu.

Chạy thử sau sửa chữa

• Nhập thông số.
• Lưu thông số.
• Hiển thị thông số.
• Truyền dữ liệu.
• Máy thực hiện đúng thông số.
• Khởi động lại và kiểm tra khả năng lưu.

Đây là bước quan trọng để tránh trường hợp HMI hiển thị đúng nhưng máy vẫn chạy sai.

Những thông số máy chiết rót thường cần kiểm tra khi HMI báo sai

Thông số định lượng

Định lượng ảnh hưởng trực tiếp đến lượng sản phẩm được chiết vào chai.

Nếu HMI hiển thị giá trị khác với thực tế, cần kiểm tra cả hệ thống điều khiển và thiết bị đo/định lượng.

Thời gian chiết

Thời gian chiết thường được cài đặt trên HMI.

Nếu nhập giá trị mới nhưng máy vẫn sử dụng thời gian cũ, cần kiểm tra quá trình truyền dữ liệu xuống PLC.

Tốc độ chiết

Tốc độ có thể liên quan đến biến tần, servo hoặc thiết bị điều khiển khác.

Vì vậy, HMI hiển thị đúng không đồng nghĩa với tốc độ thực tế đã đúng.

Số lượng chai

Số lượng có thể liên quan đến bộ đếm và cảm biến.

Nếu HMI hiển thị số lượng không chính xác, cần kiểm tra cả dữ liệu bộ đếm và tín hiệu cảm biến.

Dữ liệu Recipe

Nếu mỗi sản phẩm sử dụng một bộ thông số riêng, cần kiểm tra dữ liệu recipe khi HMI hiển thị thông số không phù hợp.

Khi nào nên sửa HMI và khi nào nên thay HMI?

Không phải trường hợp HMI báo sai thông số nào cũng cần thay màn hình mới.

Nên kiểm tra sửa chữa khi:

• HMI vẫn hiển thị bình thường.
• Cảm ứng chỉ lỗi một phần.
• Một số chức năng vẫn hoạt động.
• Lỗi nằm ở nguồn hoặc bo mạch.
• Lỗi liên quan đến kết nối.
• Lỗi liên quan đến dữ liệu hoặc cấu hình.

Cần đánh giá thay thế khi:

• Phần cứng hư hỏng nghiêm trọng.
• Linh kiện không còn khả năng sửa chữa phù hợp.
• Thiết bị xuống cấp quá nhiều.
• Không còn phương án linh kiện tương thích.
• Chi phí sửa chữa không phù hợp với tình trạng thiết bị.

Quyết định sửa hay thay nên được đưa ra sau khi kiểm tra nguyên nhân, thay vì chỉ dựa vào biểu hiện “báo sai thông số”.

Dịch vụ sửa màn hình máy chiết rót báo sai thông số tại Trần Gia Automation

Khi sửa màn hình máy chiết rót báo sai thông số, việc quan trọng nhất là xác định dữ liệu sai ở đâu trước khi thay thế thiết bị.

Trần Gia Automation cung cấp dịch vụ kiểm tra và sửa chữa HMI công nghiệp, bao gồm các tình trạng liên quan đến cảm ứng, hiển thị, nguồn, kết nối PLC và dữ liệu điều khiển. Website của đơn vị cũng có các nội dung chuyên biệt về lỗi HMI máy chiết rót như không chỉnh được tốc độ, không điều chỉnh được số lượng chai và không cài đặt được thời gian chiết.

Với lỗi HMI báo sai thông số, kỹ thuật cần xác định:

Thông số sai ở HMI hay PLC?

Dữ liệu sai khi nhập hay khi truyền?

Máy chạy sai hay chỉ hiển thị sai?

Lỗi nằm ở HMI hay cảm biến/thiết bị chấp hành?

Sau khi xác định nguyên nhân mới đưa ra phương án xử lý phù hợp.

Vì sao nên chọn Trần Gia Automation khi sửa chữa màn hình công nghiệp

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng uy tín.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình công nghiệp toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa màn hình công nghiệp tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

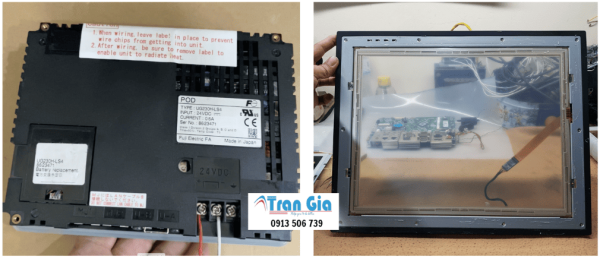

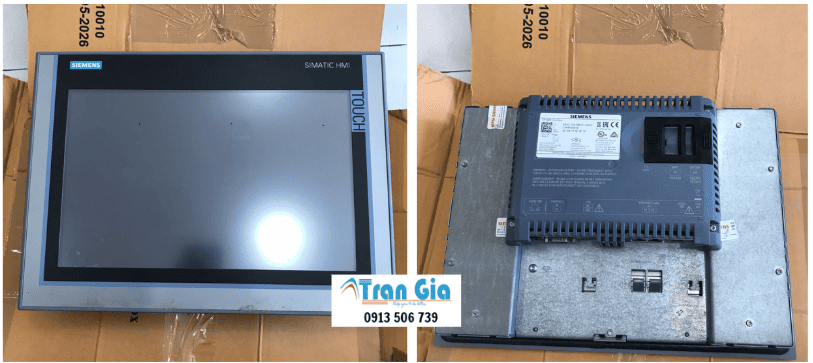

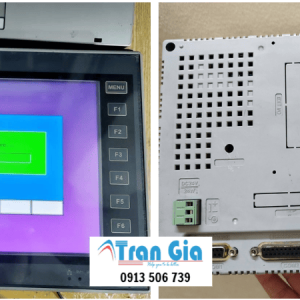

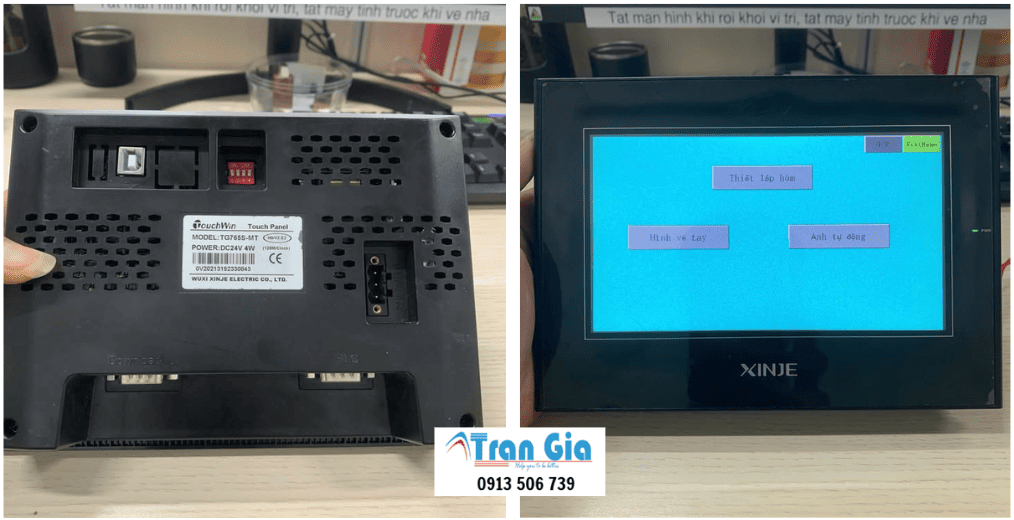

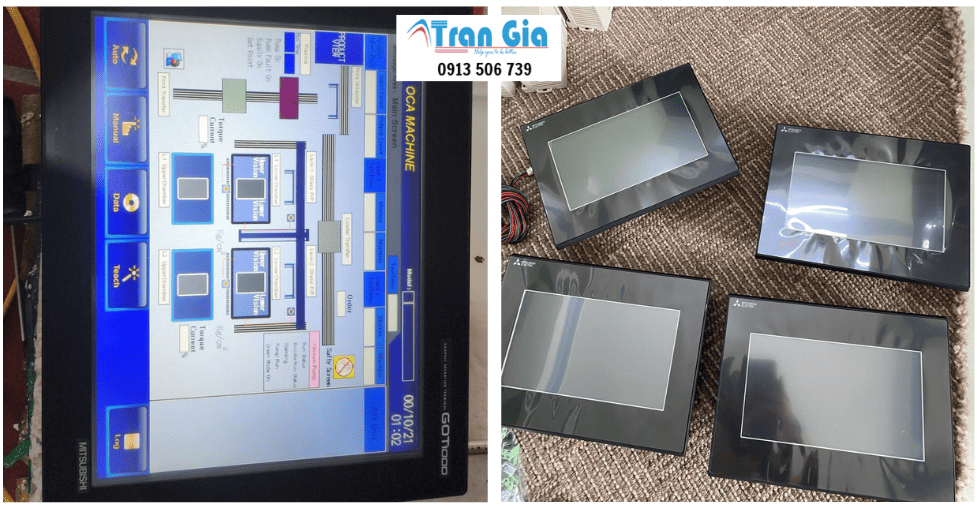

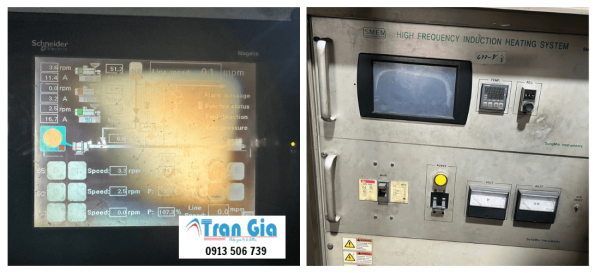

Một số hình ảnh sửa chữa HMI tại Trần Gia Automation
