Mô tả sản phẩm
TRAN GIA Automation chúng tôi chuyên cung cấp màn hình TK6071iP bảo hành 12 tháng, ngoài ra chúng tôi là Trung tâm chuyên sửa màn hình DOP-B10S511 nhanh chóng xử lí lỗi nhanh chóng toàn quốc với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION
-
Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….
-
Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.
-
Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …
-
Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).
-
Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.
-
Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.
-
Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …
Sửa màn hình DOP-B10S511
Tran Gia Automation Chuyên nhận sửa màn hình cảm ứng Công nghiệp, Cung cấp Linh kiện sửa màn hình, mặt cảm ứng công nghiệp, Màn hình LCD, Mặt cảm ứng LCD, Board CPU, Board cao áp, RAM, ROM…
Chuyên sửa chữa, khắc phục sự cố về HMI như Lỗi CPU, Mất chương trình, Liệt cảm ứng, Màn hình bị mờ – hoen ố – không rõ chữ – mất màu, Mất nguồn, Cháy – Nổ, Mất chương trình.
Với đội ngũ kỹ thuật nhiều năm kinh nghiệm về sửa chữa các dòng màn hình Winview, Delta, Proface, Omron, Hitech, Simens, Hitech, Winview, Panasonic, Kinco, Hàng Châu Lâu …Uy Tín , Linh kiện sửa chữa luôn có sẵn sẽ khắc phục nhanh nhất cho Quý Khách hàng.
Ngòai ra chúng tôi Chuyên sửa chữa Màn hình Fuji UG430H-TS4, UG430H-VS4, UG430H-SS4
Bảo hành và khắc phục sự cố nhanh nhất cho Quý khách hàng. Với kinh nghiệm sửa chữa nhiều năm, chúng tôi nhận sửa chữa thiết bị tự động các sản phẩm màn hình HMI,AC Servo, PLC, Thiết bị điều khiển.
Trung tâm chuyên sửa màn hình V808SD xử lí lỗi nhanh chóng bảo hành từ 3 – 6 tháng
Các lỗi màn hình thường xuyên gặp phải ở màn hình DOP-B10S511
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều
- này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH DOP-B10S511
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
- Màn hình cảm ứng HMI bị nứt, vỡ
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Nứt, vỡ màn hình HMI
- Hư nguồn HMI
- Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Treo màn hình, màn hình đơ.
- Không kết nối được với PLC.
- Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
- Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
- Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
- Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
- Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
- Màn hình Easyview: MT500, MT506, MT508, MT510,…
- Màn hình Weintek: MT6000, MT8000
- Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
- Màn hình Redlion: G306C000, G308C, G310C, G312C
- Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
Bảng mã lỗi màn hình DOP-B10S511
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Cách xử lý |
|---|---|---|---|
| 1000H | Communication Timeout | Không có phản hồi từ PLC sau thời gian chờ | – Kiểm tra cáp truyền thông – Kiểm tra cổng COM và cài đặt baudrate |
| 1001H | Invalid PLC Response | Dữ liệu trả về từ PLC không đúng hoặc không hợp lệ | – Kiểm tra chương trình PLC – Kiểm tra cài đặt truyền thông |
| 1002H | PLC No Response | PLC không phản hồi | – Kiểm tra PLC có đang chạy không – Kiểm tra dây kết nối |
| 2000H | Memory Card Error | Lỗi thẻ nhớ SD | – Thử format lại thẻ – Thay thẻ SD khác |
| 2001H | Backup/Restore Failed | Sao lưu hoặc khôi phục dữ liệu thất bại | – Kiểm tra file sao lưu – Đảm bảo thẻ SD không lỗi |
| 3000H | Screen Data Corrupted | Dữ liệu màn hình bị lỗi hoặc hỏng | – Tải lại chương trình qua DOPSoft |
| 3001H | System Firmware Error | Hệ điều hành màn hình bị lỗi | – Cập nhật lại firmware |
| 4000H | Touch Panel Error | Lỗi cảm ứng không hoạt động | – Kiểm tra cáp nguồn – Kiểm tra bo mạch cảm ứng |
| 5000H | Over Temperature Warning | Nhiệt độ màn hình quá cao | – Kiểm tra hệ thống làm mát – Đặt màn hình nơi thông thoáng |
| 6000H | Illegal Address Access | Truy cập đến vùng địa chỉ không hợp lệ trong PLC | – Kiểm tra mapping địa chỉ trong DOPSoft |
| 6001H | Register Read/Write Error | Không đọc/ghi được thanh ghi PLC | – Kiểm tra loại PLC và định dạng thanh ghi |
| 7000H | Password Verification Failed | Sai mật khẩu khi truy cập | – Nhập lại mật khẩu đúng – Đặt lại mật khẩu qua phần mềm |
| Mã lỗi | Nguyên nhân | Cách xử lý |
|---|---|---|
| No response | Không có kết nối giữa HMI và PLC | Kiểm tra cáp kết nối, chọn đúng cổng COM, kiểm tra cấu hình truyền thông |
| PLC No Response | HMI không nhận được dữ liệu từ PLC | Kiểm tra cấu hình COM, kiểm tra PLC có đang hoạt động không |
| Device Not Found | Địa chỉ thiết bị sai hoặc không tìm thấy thiết bị được chỉ định trong chương trình | Kiểm tra địa chỉ thiết bị trong cấu hình phần mềm và trong PLC |
| Script Error | Lỗi trong đoạn mã script (nếu sử dụng chức năng script) | Kiểm tra và sửa code script trong phần mềm DOPSoft |
| Memory Card Error | Lỗi thẻ nhớ hoặc USB không tương thích hoặc bị lỗi | Định dạng lại thẻ nhớ hoặc thay thẻ mới, đảm bảo dùng đúng định dạng FAT32 |
| Checksum Error | Tệp chương trình bị lỗi hoặc không đồng bộ | Tải lại chương trình HMI qua DOPSoft, kiểm tra phiên bản tương thích |
| Touch Panel Error | Màn hình cảm ứng bị lỗi, không phản hồi | Kiểm tra màn hình có bị nứt/vỡ, thử reset thiết bị hoặc thay mới nếu cần |
| Data Format Error | Dữ liệu không đúng định dạng với kiểu PLC yêu cầu | Kiểm tra định dạng dữ liệu (Hex/BCD/Binary…) |
| Power Supply Error | Nguồn điện không ổn định hoặc thấp hơn yêu cầu | Kiểm tra lại nguồn cấp DC 24V, đảm bảo điện áp ổn định và đúng tiêu chuẩn |
| Firmware Error | Phiên bản firmware không tương thích hoặc bị lỗi | Cập nhật lại firmware bằng công cụ Delta ISPSoft hoặc DOPSoft |
| Mã lỗi | Mô tả lỗi | Nguyên nhân phổ biến | Cách xử lý đề xuất |
|---|---|---|---|
| PLC No Response | Không có phản hồi từ PLC | Cáp kết nối sai, PLC chưa bật, sai địa chỉ truyền thông | Kiểm tra kết nối vật lý, cài đặt cổng COM, và địa chỉ PLC. |
| Device No Response | Không kết nối được với thiết bị ngoại vi | Sai thông số truyền thông hoặc lỗi thiết bị | Đảm bảo tốc độ Baud rate, địa chỉ đúng, thay cáp nếu cần. |
| Invalid Instruction Code | Lệnh không hợp lệ trong chương trình | Lỗi lập trình macro hoặc định dạng địa chỉ | Kiểm tra lại lệnh, macro, cấu trúc chương trình. |
| Communication Error | Lỗi truyền thông giữa HMI và PLC | Cáp truyền thông hỏng, điện áp nhiễu | Thay cáp mới, kiểm tra tiếp đất. |
| Screen Data Error | Dữ liệu màn hình bị lỗi khi khởi động | File màn hình tải lên bị lỗi, bị gián đoạn | Tải lại chương trình từ phần mềm HMI (DOPSoft). |
| Memory Full | Bộ nhớ trong bị đầy | Lưu quá nhiều hình ảnh, macro hoặc dữ liệu log | Xóa bớt dữ liệu không cần thiết, đơn giản hóa đồ họa. |
| Touch Panel Error | Màn cảm ứng không hoạt động hoặc bị đơ | Lỗi phần cứng cảm ứng hoặc cáp kết nối cảm ứng | Thử reset, nếu không được thì cần sửa phần cứng. |
| System Boot Error | Lỗi khởi động hệ điều hành | Hỏng firmware hoặc bị lỗi chip nhớ | Cần nạp lại firmware hoặc thay bo mạch chính (mainboard). |

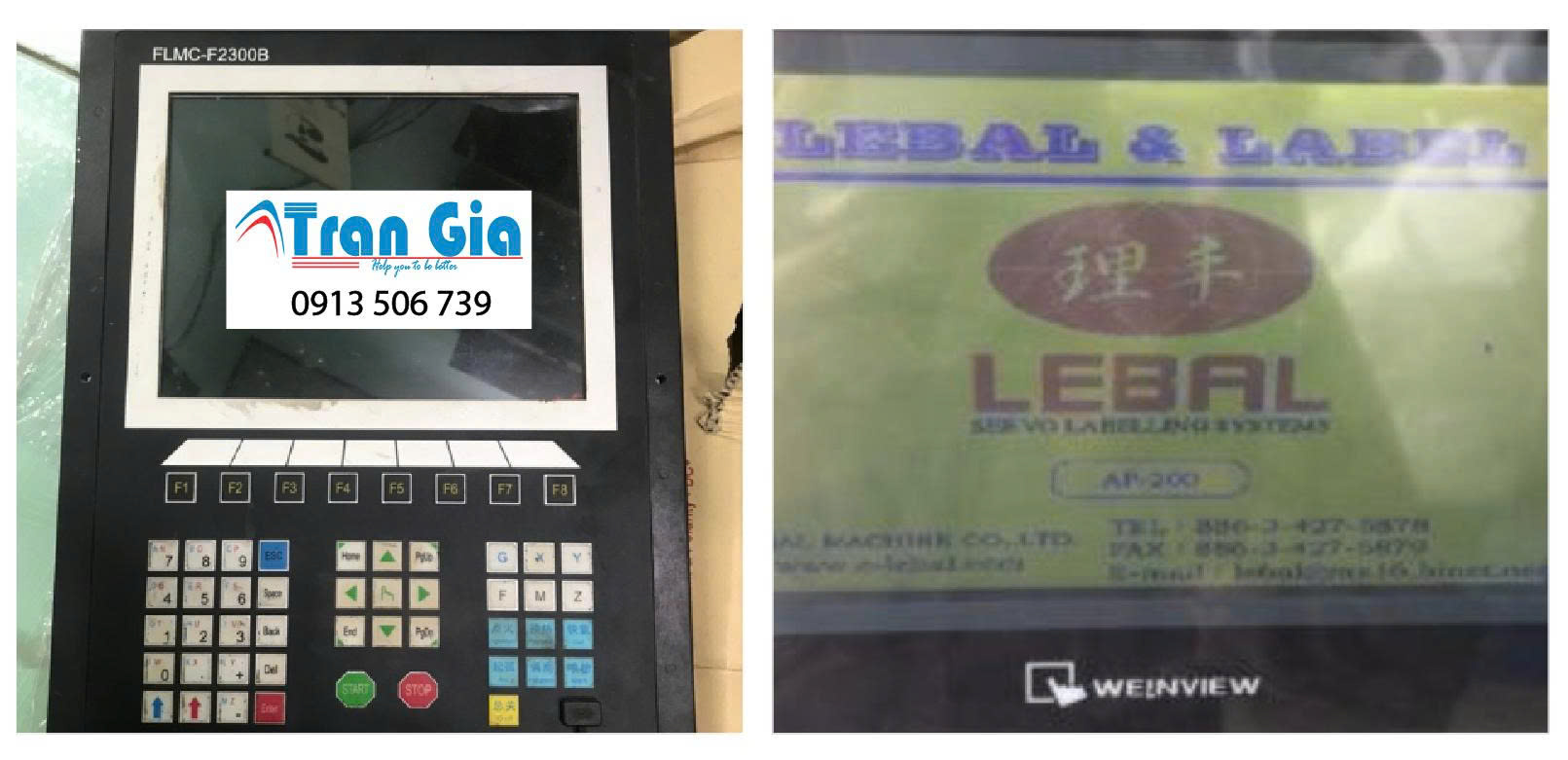

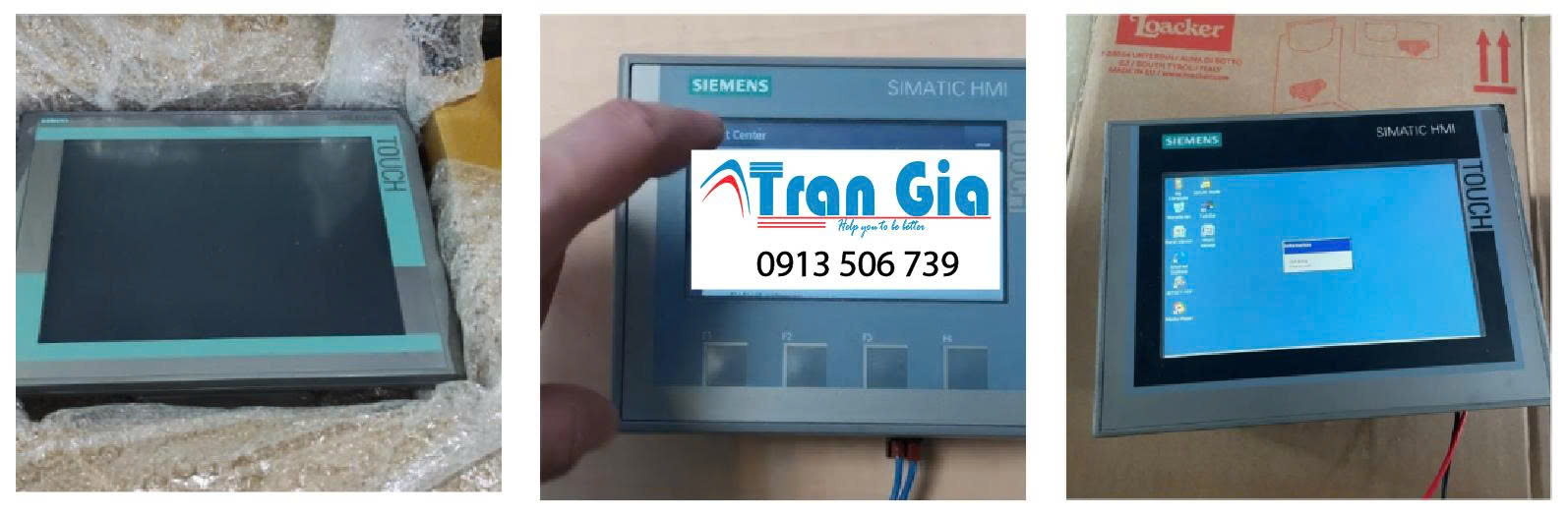

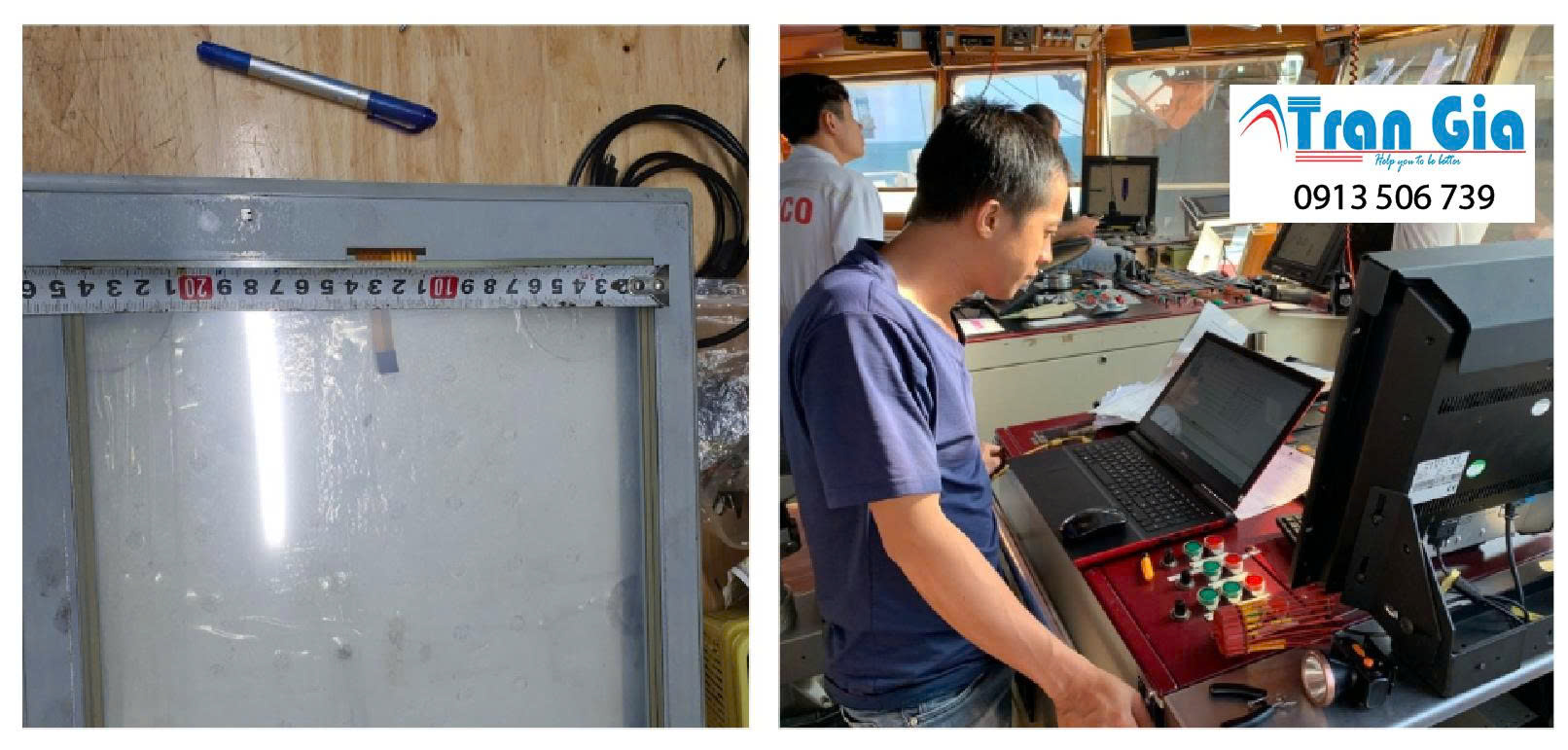

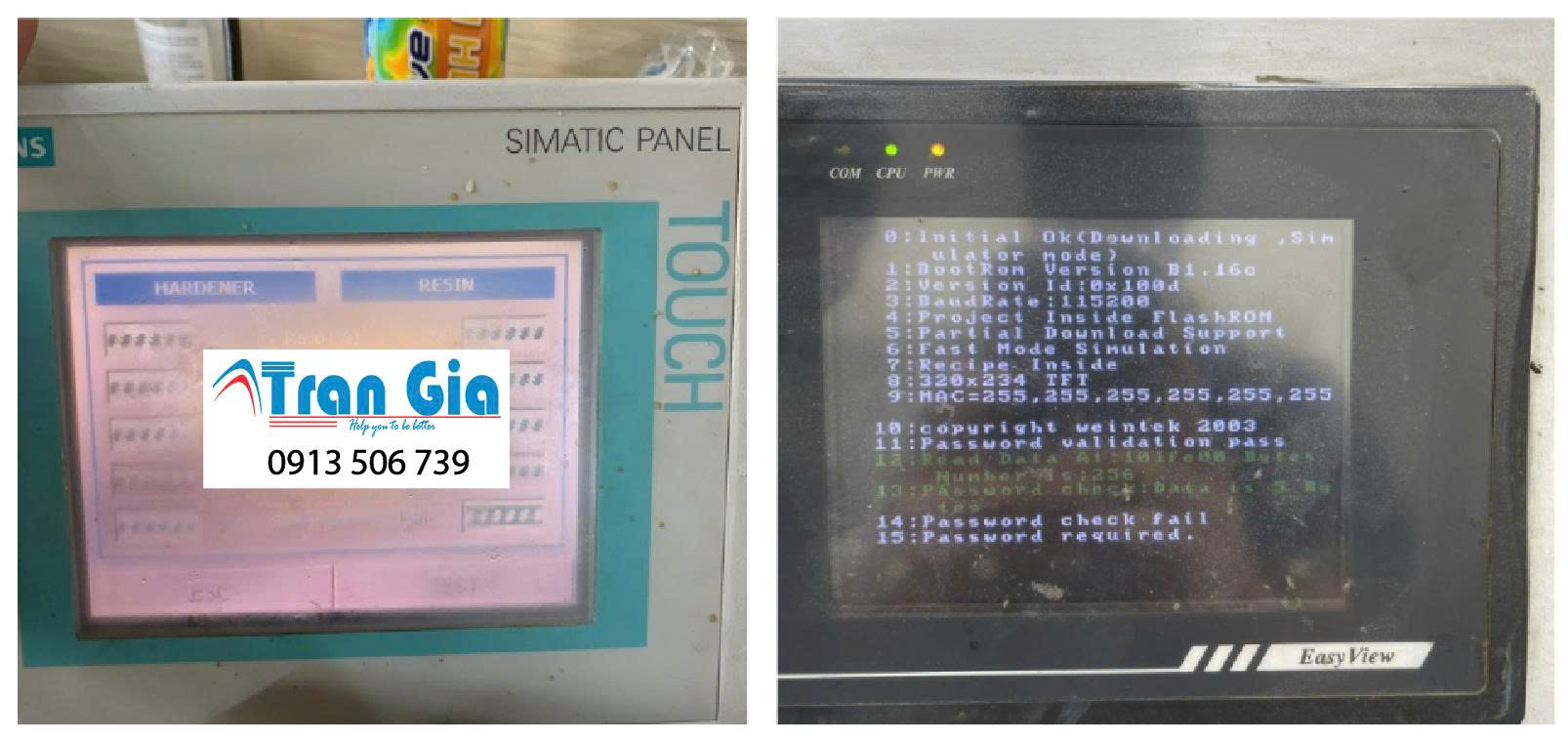

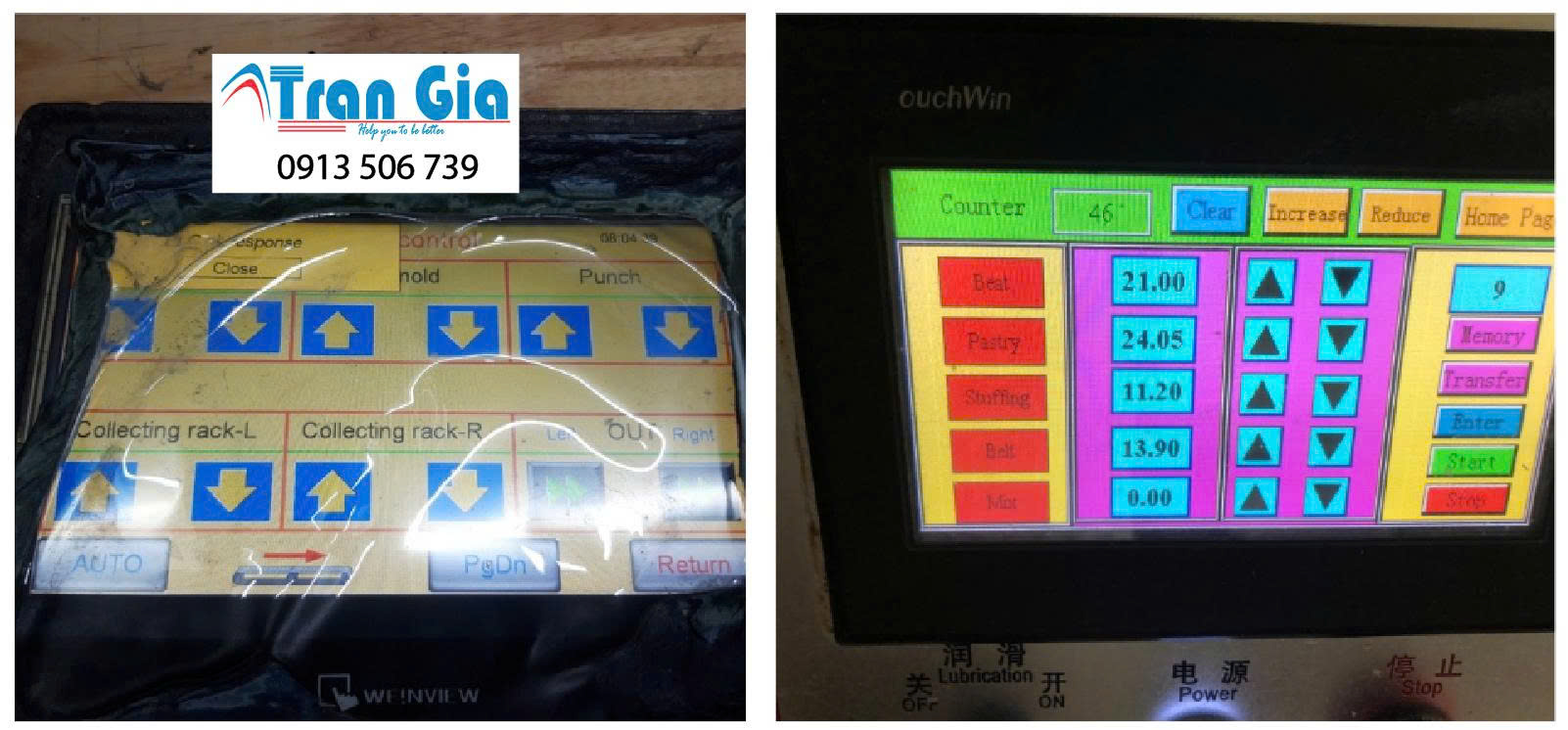

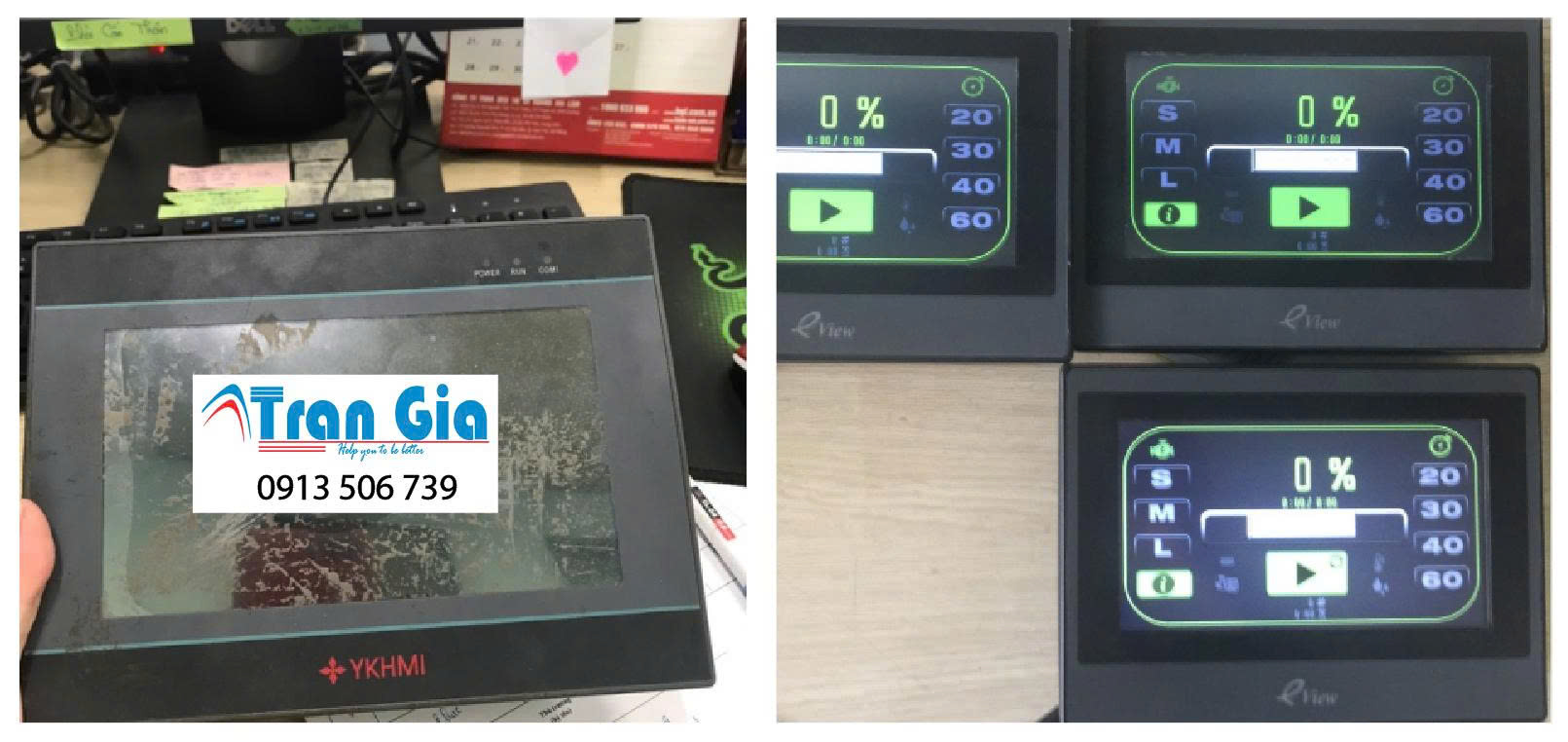

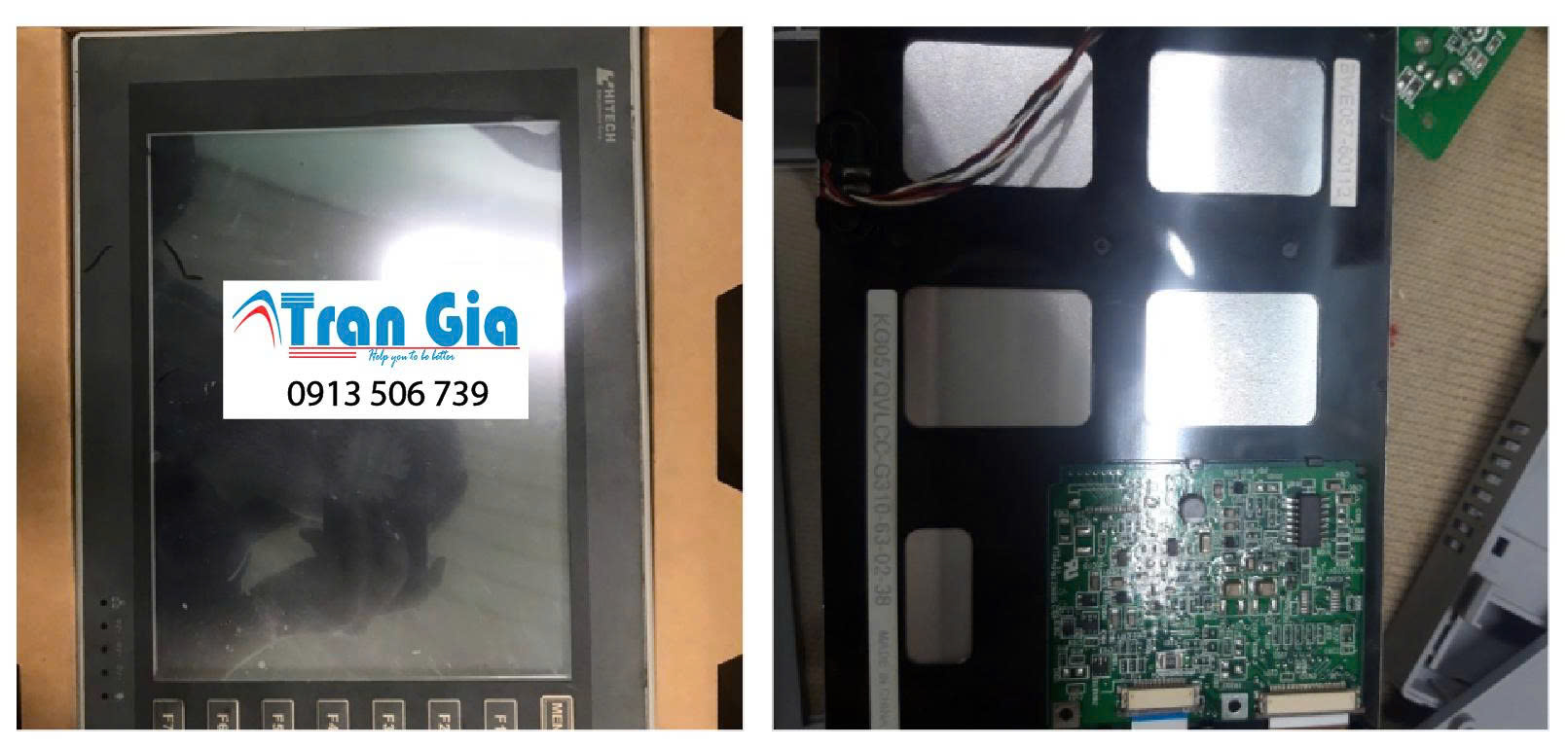

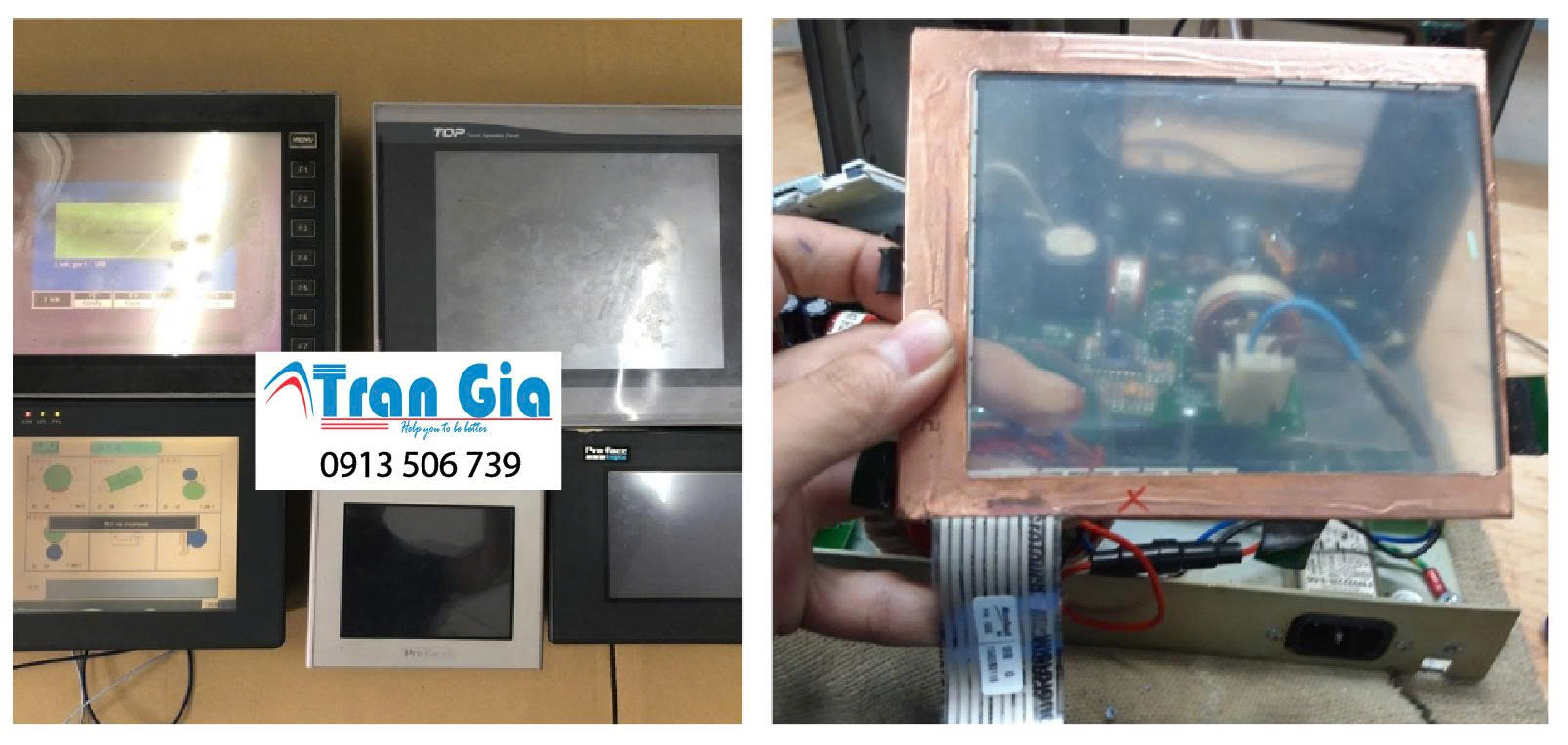

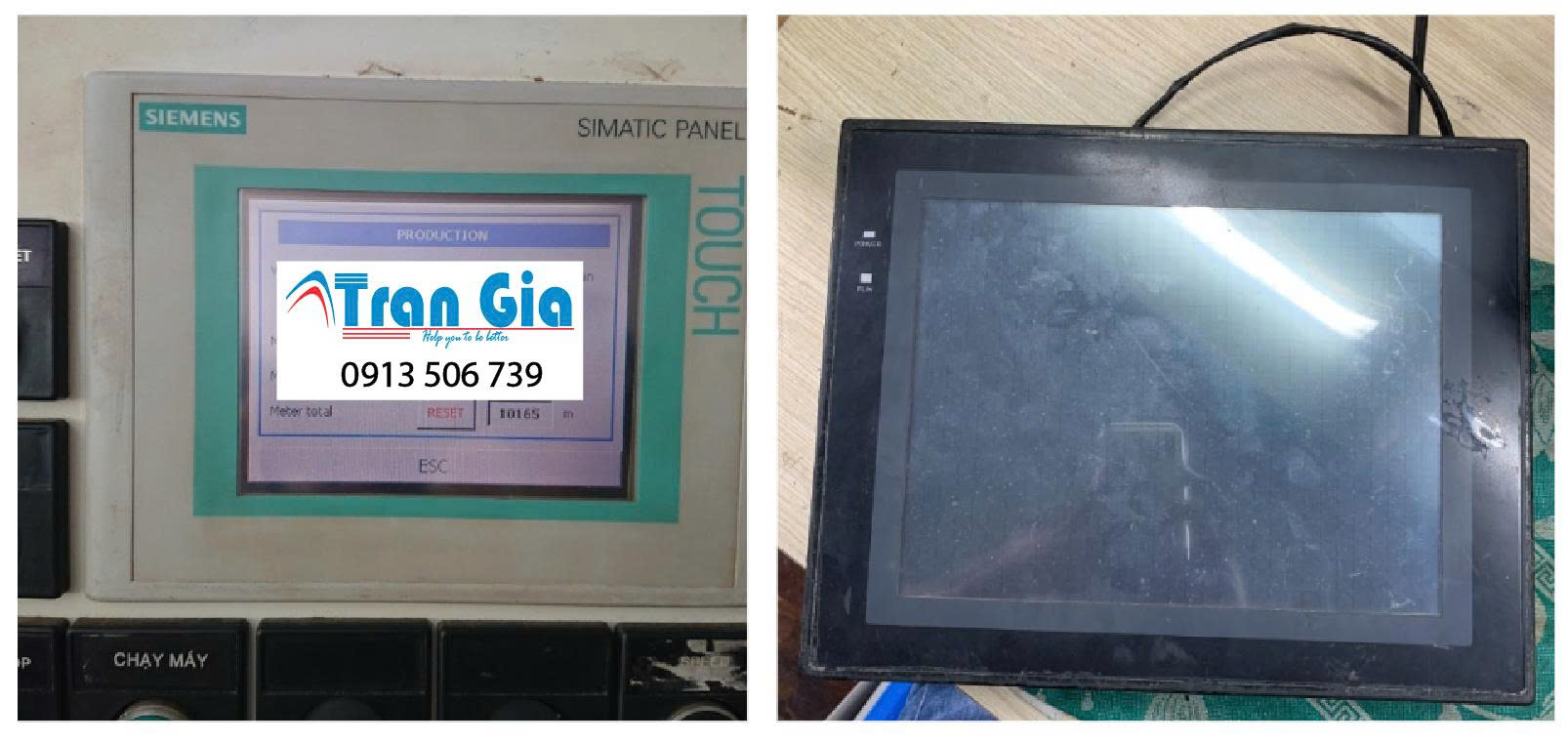

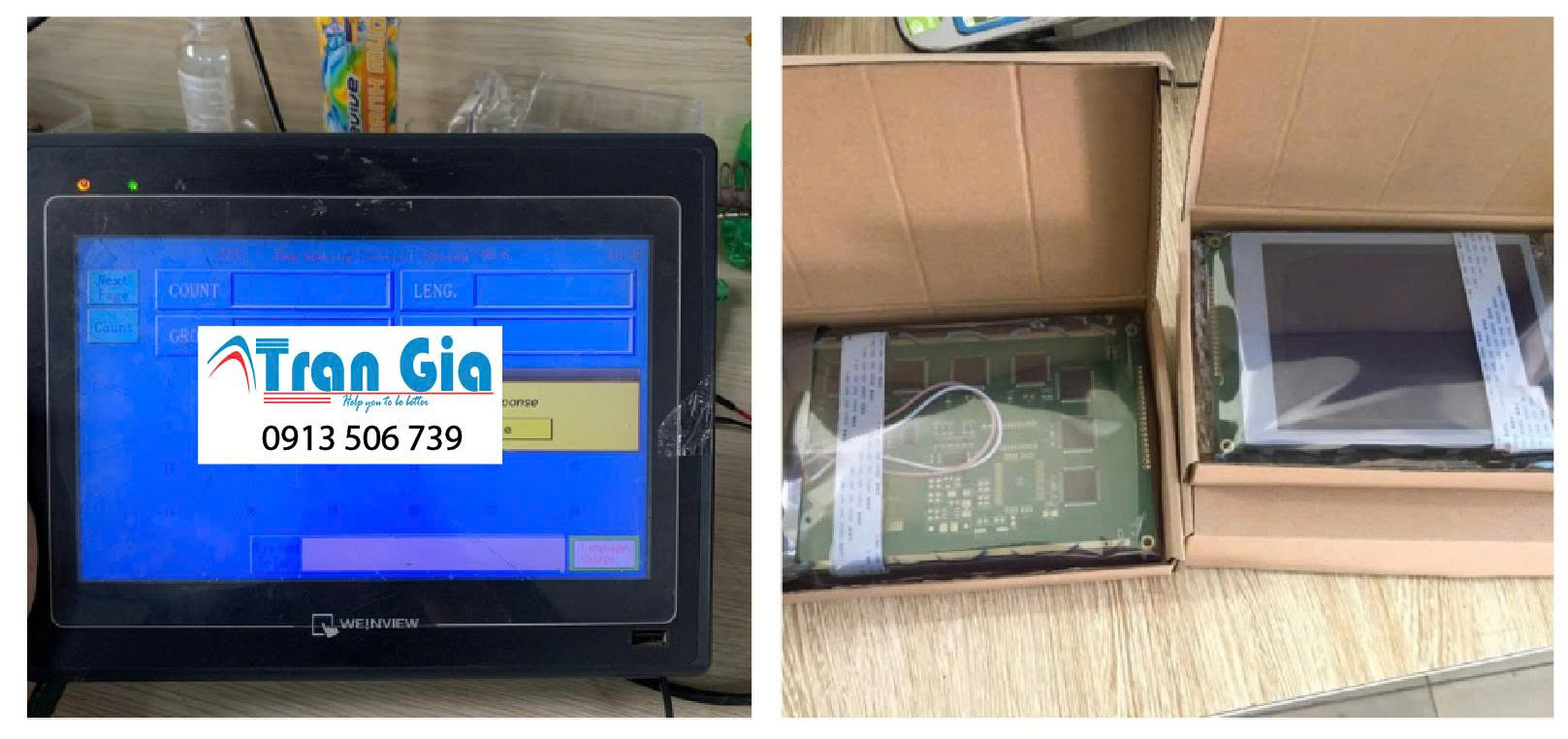

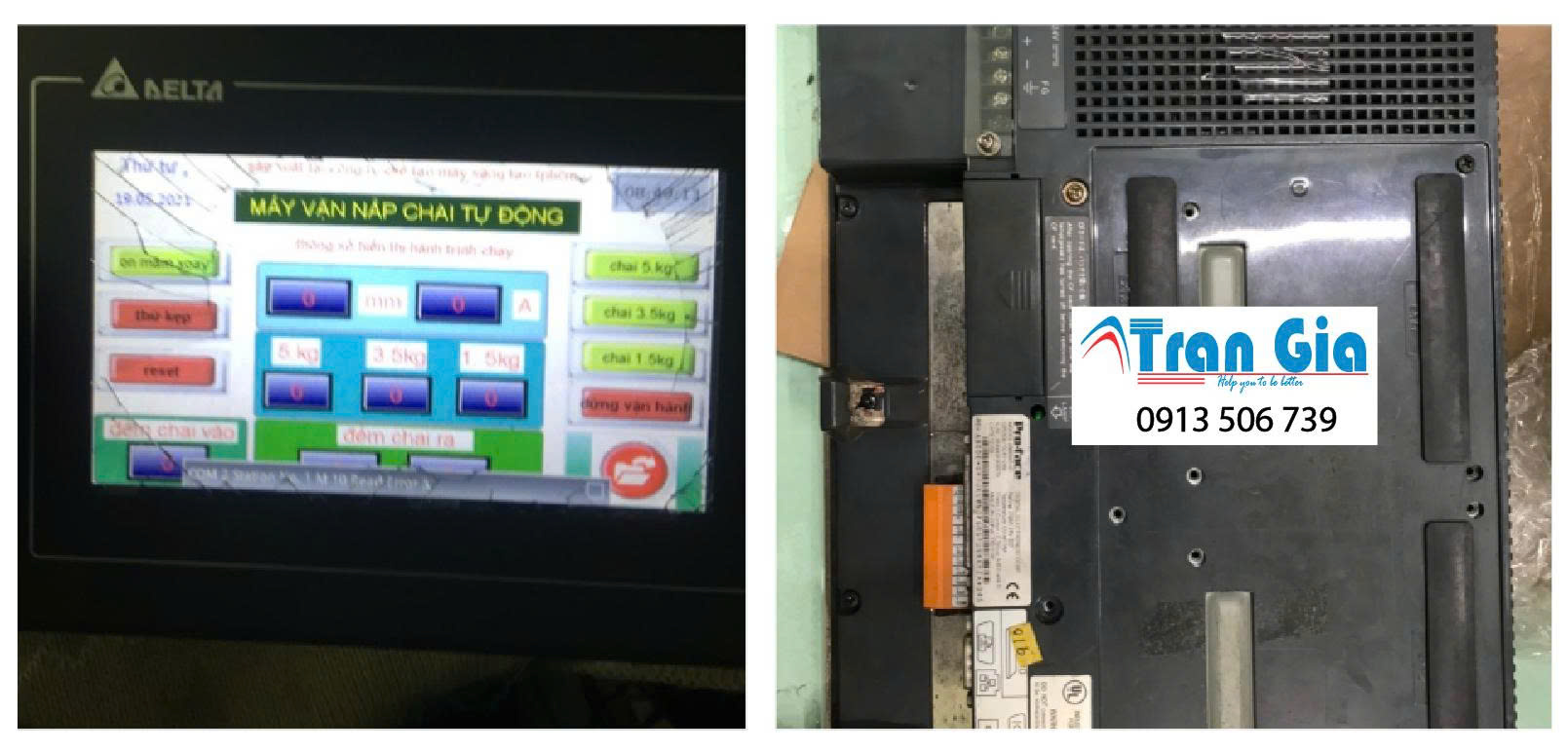

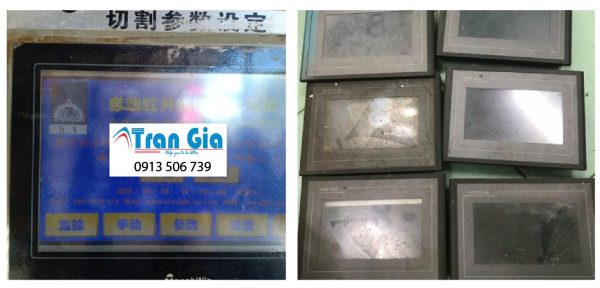

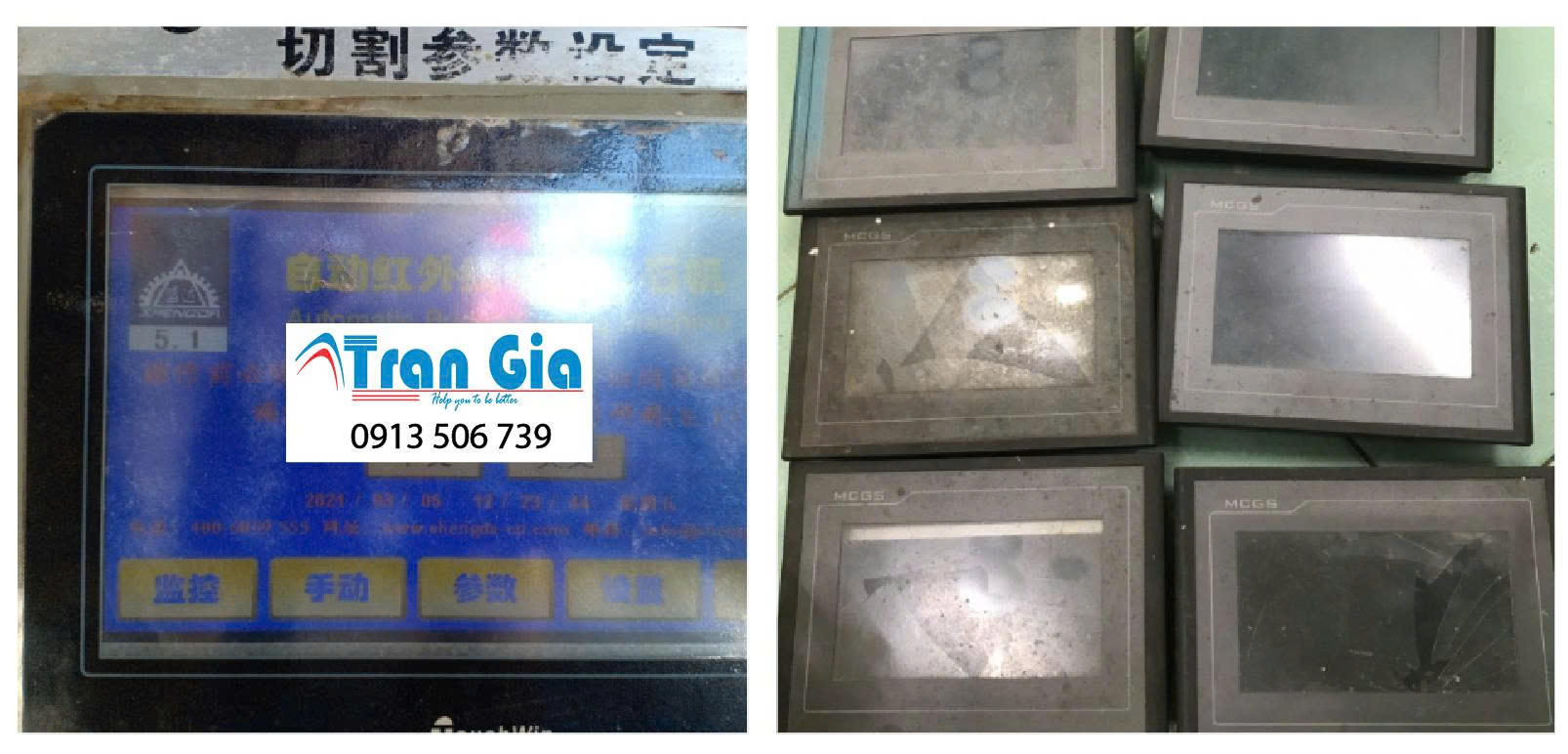

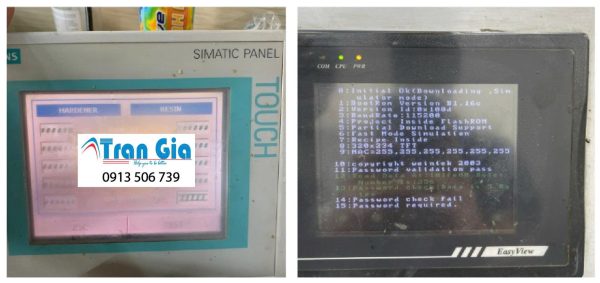

Hình ảnh một số màn hình hmi đang trong quá trình sửa chữa tại TRAN GIA
Quy trình sửa biến tần tại TRAN GIA AUTOMATION
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia Trung tâm chuyên sửa màn hình DOP-B10S511 nhanh chóng xử lí lỗi nhanh chóng toàn quốc
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng

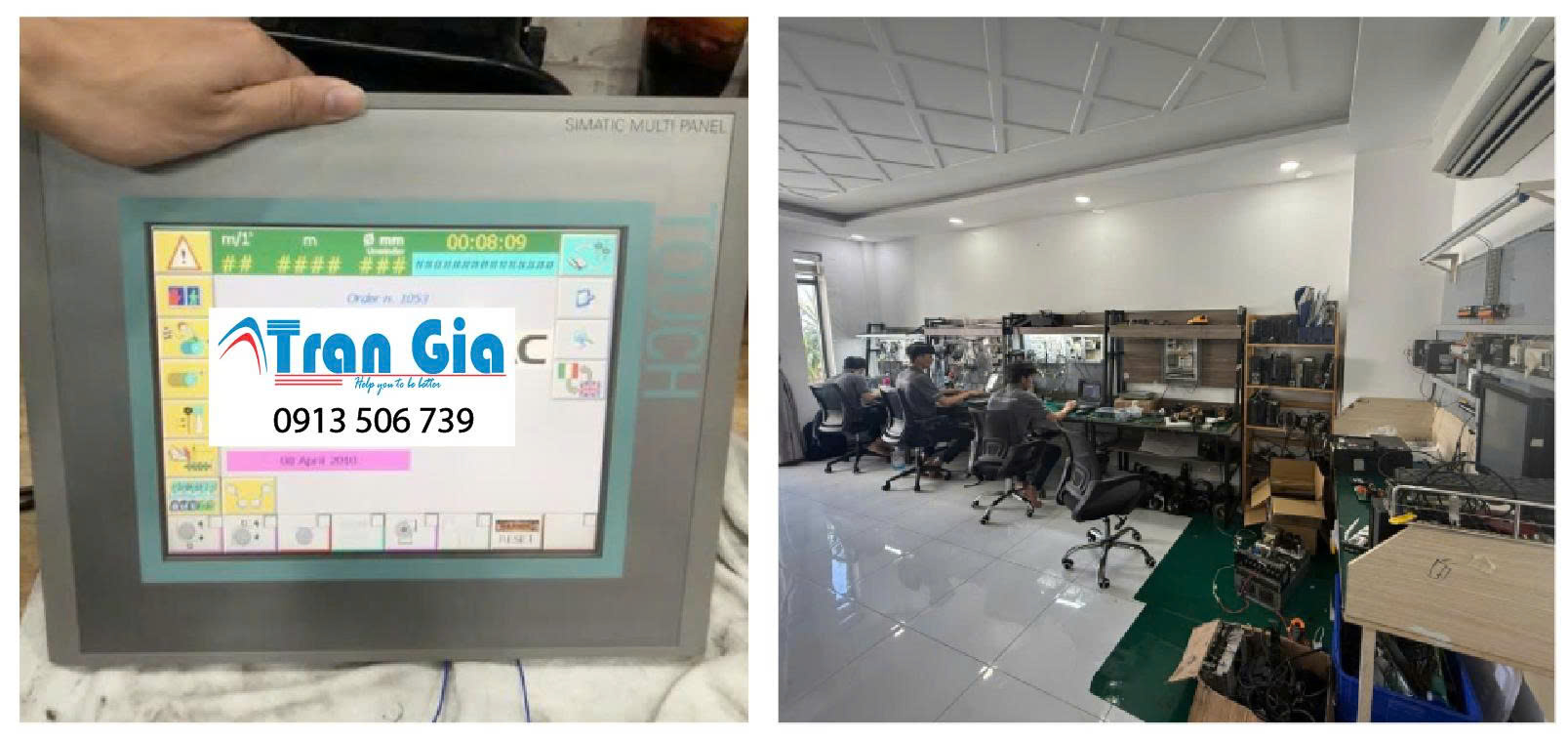

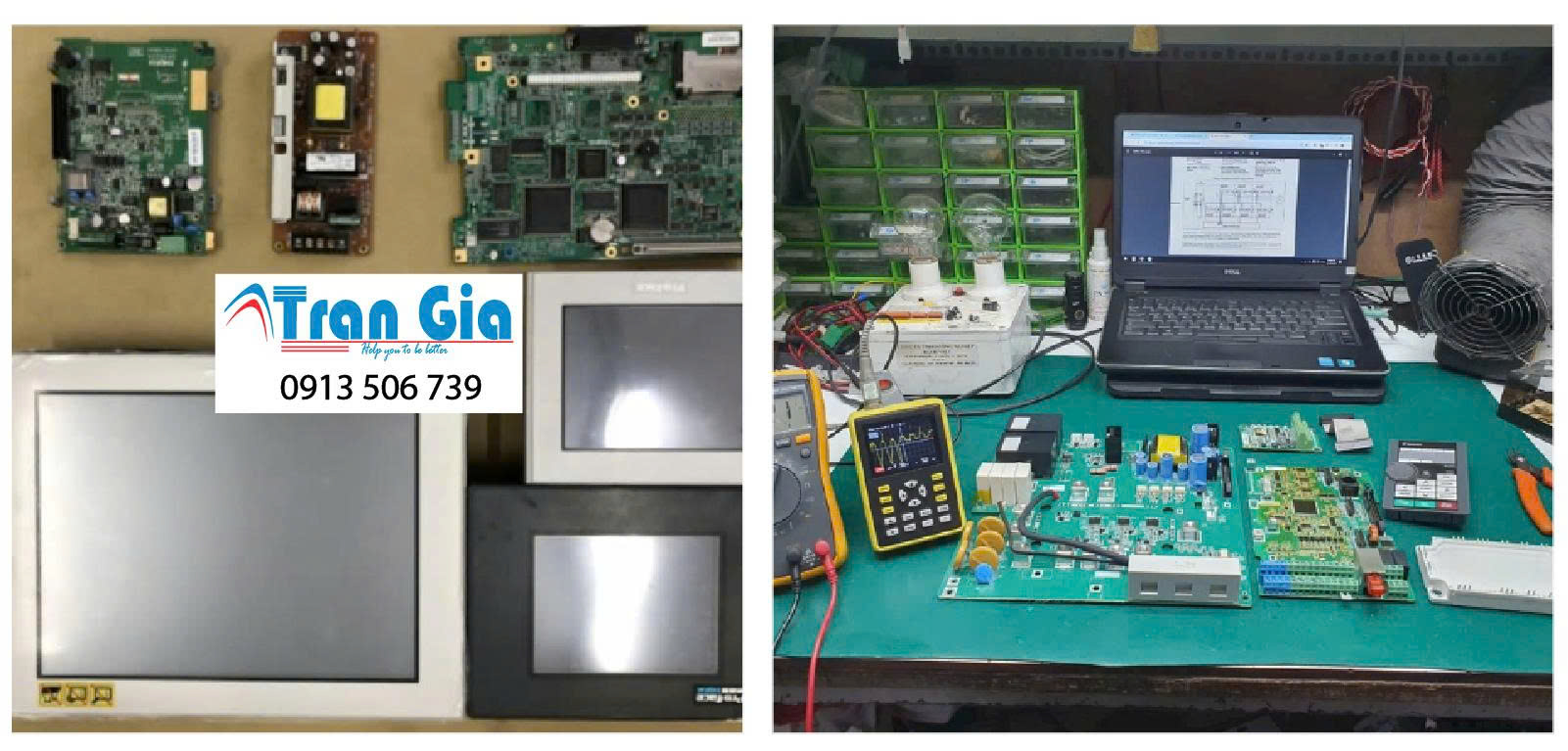

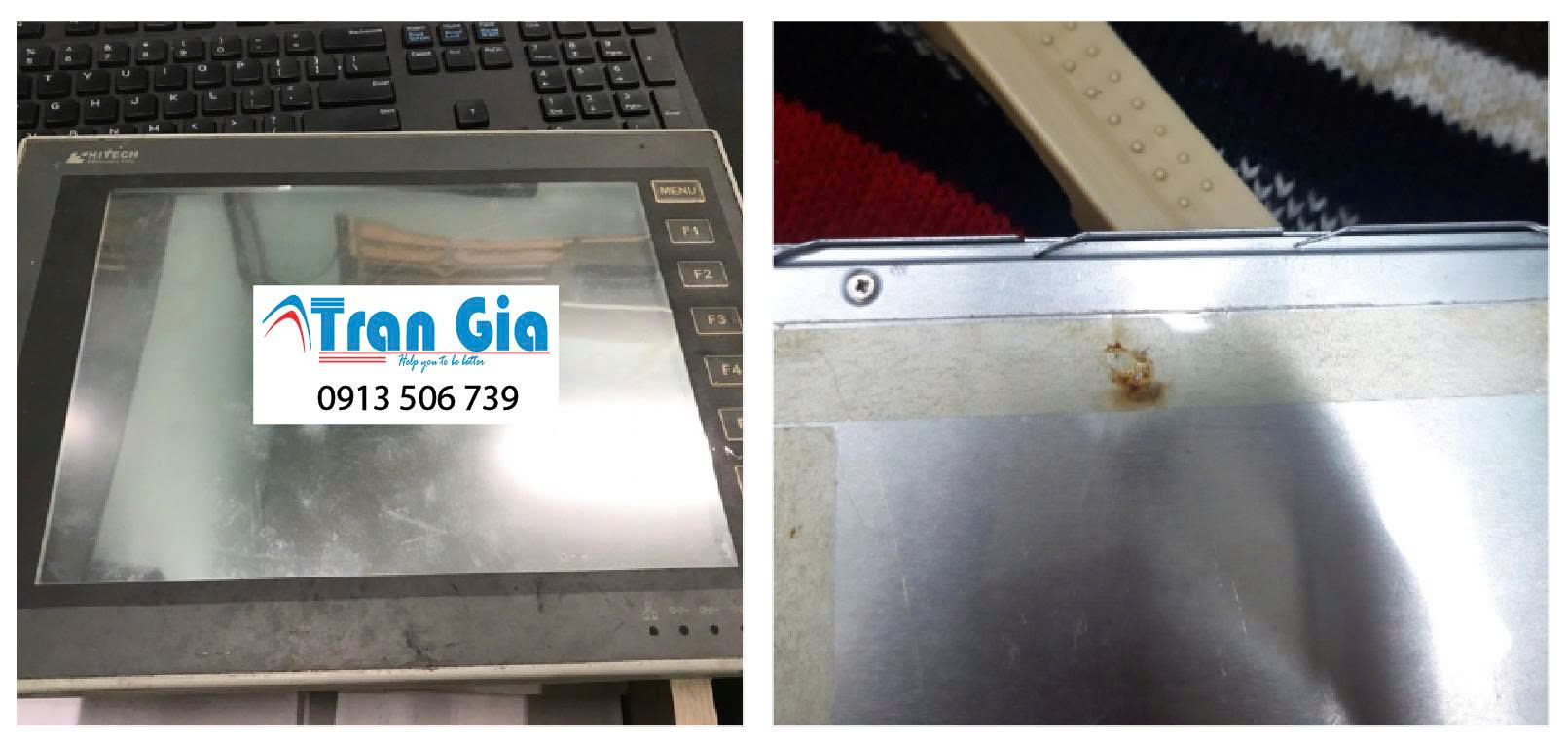

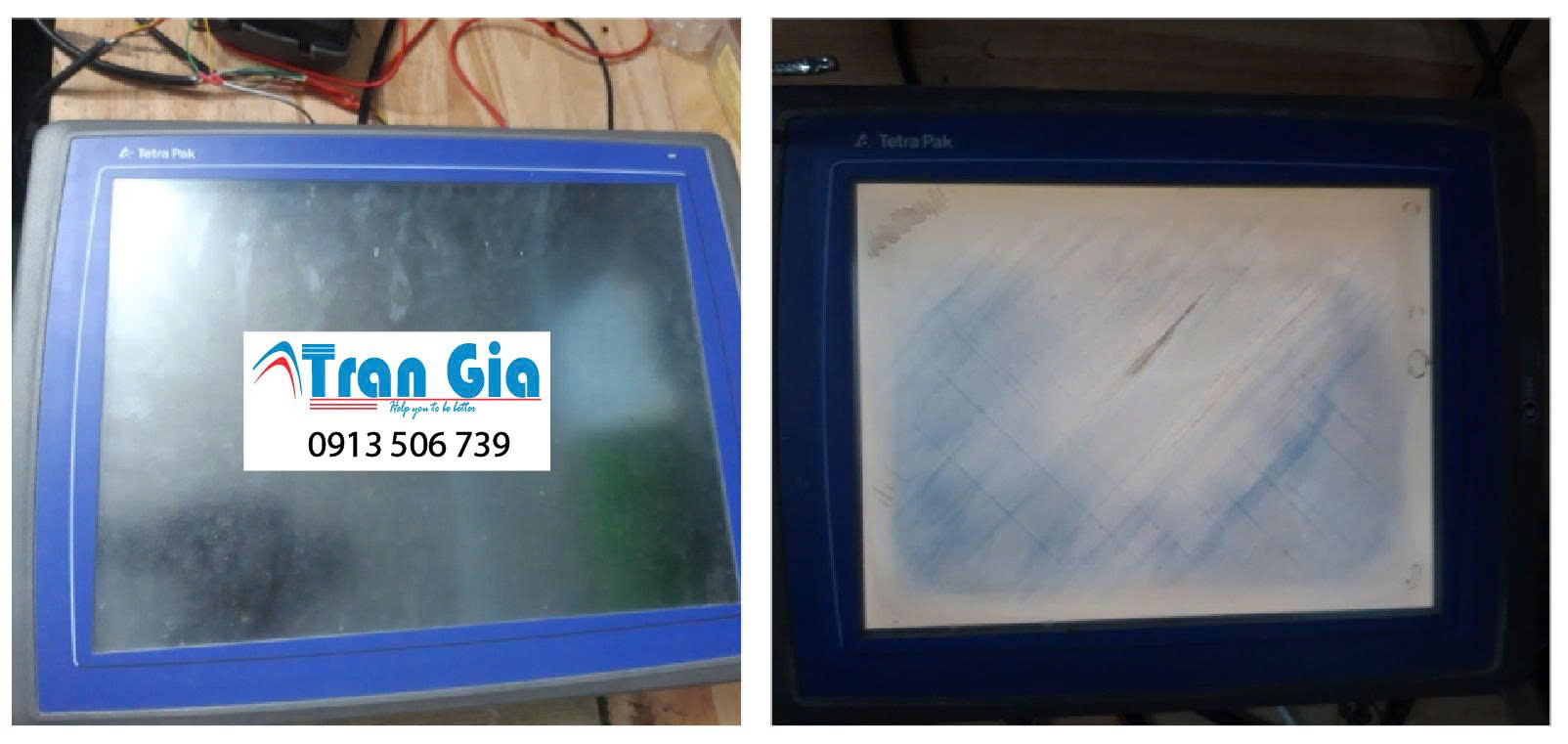

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp màn hình DOP-B10S511 : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ trung tâm chuyên sửa màn hình DOP-B10S511 nhanh chóng xử lí lỗi nhanh chóng toàn quốc: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
