CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH UG230H-LS4D

Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:

• Màn hình cảm ứng HMI bị nứt, vỡ
• Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
• Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
• Không truyền thông được, lỗi bo mạch kết nối PLC…
• Màn hình cảm ứng HMI hiển thị mờ
• Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
• Màn hình cảm ứng HMI hiển thị bị chấm đen
• Màn hình cảm ứng HMI bị hiển thị sọc LCD
• Màn hình cảm ứng HMI không hiển thị, không sáng
• Màn hình HMI bị treo (bị đơ), không thể cảm ứng
• Màn hình cảm ứng HMI chạm không ăn
• Màn hình HMI bị lỗi nguồn, mất nguồn
• Màn hình  bị lỗi cao áp
• Màn hình bị lỗi không kết nối được với PLC
• Nứt, vỡ màn hình HMI

• Hư nguồn HMI
• Có nguồn nhưng màn hình không hiển thị.
• Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
• Treo màn hình, màn hình đơ.
• Không kết nối được với PLC.
•  Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
• Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
• Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
• Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
• Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
• Màn hình Easyview: MT500, MT506, MT508, MT510,…
• Màn hình Weintek: MT6000, MT8000
• Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
• Màn hình Redlion: G306C000, G308C, G310C, G312C
• Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU

Bảng mã lỗi màn hình UG230H-LS4D

🔧 HƯỚNG XỬ LÝ NHANH CHO TỪNG LOẠI LỖI

✅ 1. Lỗi NO PROJECT

• Kết nối HMI với PC bằng cáp RS232 (Mini DIN 8P) hoặc cáp USB chuyển RS232.

• Mở V-SFT v5/v6 → vào Transfer → chọn Send Project → chọn file .VTP và nạp lại.

✅ 2. Lỗi PLC TIMEOUT / NO RESPONSE

• Kiểm tra:

  • Đúng cổng COM (COM1/COM2).

  • Baudrate, parity, stop bit giống cấu hình trong PLC.

  • Dây cáp kết nối đúng chuẩn (RS232/RS485).

  • PLC đang ở trạng thái RUN.

✅ 3. Lỗi SYSTEM ERROR / FILE SYSTEM ERROR

• Vào menu hệ thống (System Menu):

  • Tắt nguồn HMI → Nhấn giữ góc dưới bên trái màn hình → Bật lại nguồn.

  • Khi vào menu → chọn Initialize → Memory Init → chọn All → xác nhận.

  • Sau đó nạp lại chương trình mới.

✅ 4. Lỗi TOUCH PANEL ERROR

• Từ menu SYSTEM → chọn “Touch Panel Calibration” để cân chỉnh lại vị trí chạm.

• Nếu không phản hồi hoặc cảm ứng sai lệch nghiêm trọng → thay tấm cảm ứng.

✅ 5. Lỗi BATTERY LOW

• Mở mặt sau màn hình UG230H-LS4D → thay pin CMOS loại CR2032 3V.

• Pin dùng để giữ bộ nhớ thời gian thực RTC và 1 số thông số hệ thống.

📌 PHẦN MỀM & CÔNG CỤ HỖ TRỢ

✅ 1. HƯỚNG DẪN NẠP CHƯƠNG TRÌNH VÀO HMI UG230H-LS4D

📌 Chuẩn bị:

• Máy tính cài phần mềm V-SFT v5 hoặc v6

• Cáp lập trình RS232 (Mini DIN 8P ↔ DB9 hoặc USB to RS232)

• File chương trình dạng .VTP (đã được biên dịch)

🪛 Các bước thực hiện:

🔹 Bước 1: Kết nối

• Cắm cáp RS232 từ PC → HMI (cổng COM trên HMI)

• Mở V-SFT → Transfer → Send Project

🔹 Bước 2: Chọn cổng COM

• Chọn đúng COM port tương ứng với cổng RS232 hoặc USB converter

• Nếu không chắc, mở Device Manager để kiểm tra số COM

🔹 Bước 3: Gửi chương trình

• Chọn file .VTP đã compile → click “Send”

• Quan sát HMI → quá trình nạp sẽ mất khoảng 1–3 phút

🔹 Bước 4: Hoàn tất

• Sau khi nạp xong, HMI tự khởi động lại với chương trình mới

✅ 2. SƠ ĐỒ CÁP LẬP TRÌNH RS232 – UG230H-LS4D

Nếu bạn không có cáp chính hãng, có thể chế tạo theo sơ đồ sau:

Lưu ý: HMI sử dụng cổng Mini DIN 8P để nạp chương trình – giống nhiều dòng UG khác.

✅ 3. SAO LƯU CHƯƠNG TRÌNH TỪ HMI VỀ MÁY TÍNH

Nếu bạn muốn trích xuất (backup) chương trình hiện tại từ HMI để lưu trữ hoặc chỉnh sửa:

🔧 Cách làm:

1. Mở V-SFT → Transfer → Receive Project

2. Chọn đúng COM port, tốc độ truyền

3. Chọn nơi lưu file .VTP / .PRJ

4. Sau khi tải xong, bạn có thể mở lại bằng V-SFT để chỉnh sửa

⚠️ Một số HMI có thể khóa chương trình hoặc không cho sao lưu nếu bị cấu hình bảo vệ (passcode, cài đặt read-only)

✅ 4. CẬP NHẬT FIRMWARE (CHỈ KHI CẦN)

Chỉ nên cập nhật firmware nếu:

• HMI báo lỗi firmware (FIRMWARE ERROR)

• Cần cập nhật để tương thích với phiên bản V-SFT mới

📦 Cách cập nhật:

1. Mở V-SFT → Transfer → Send System

2. Chọn file firmware .SYS (tải từ trang Fuji/Hakko)

3. Chọn COM, gửi firmware → HMI sẽ khởi động lại sau khi hoàn tất

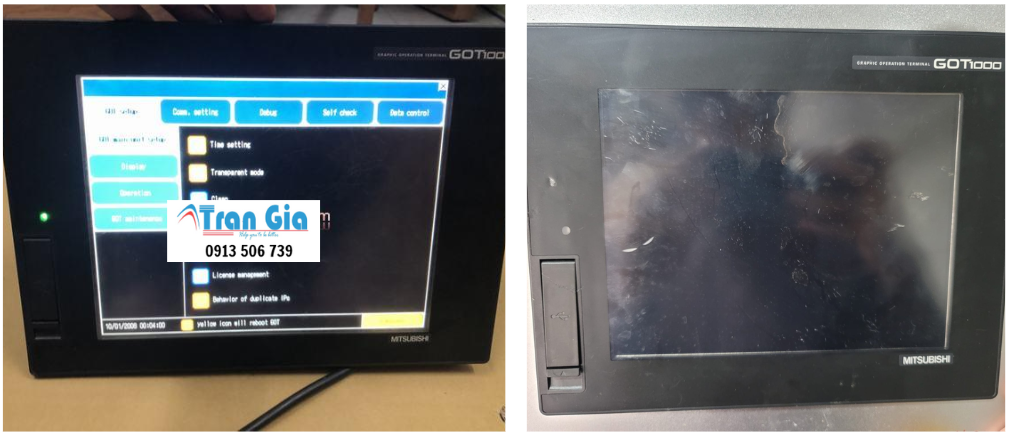

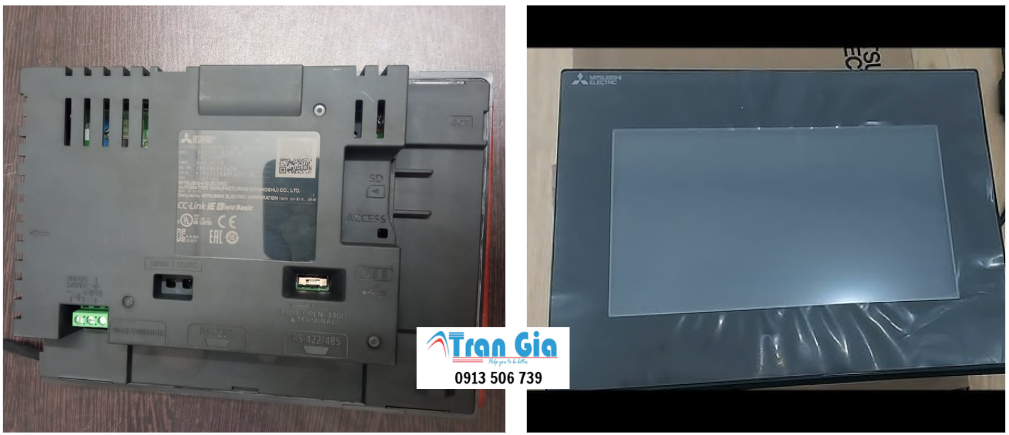

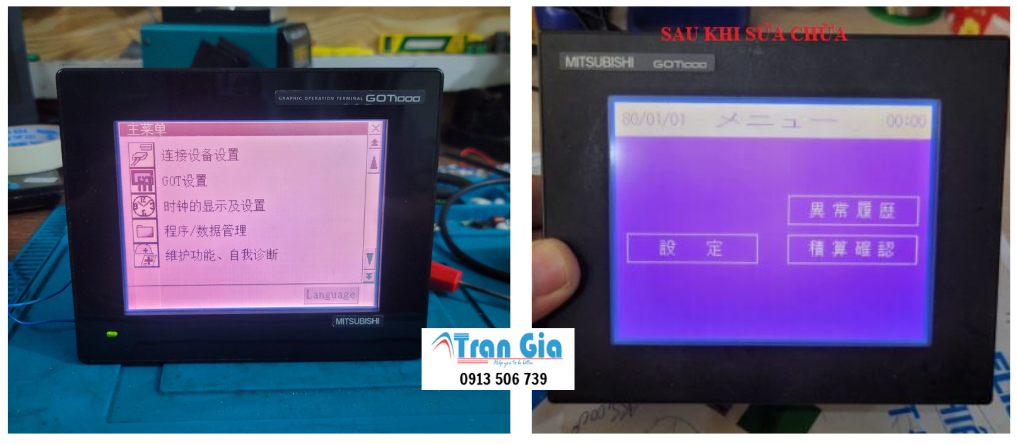

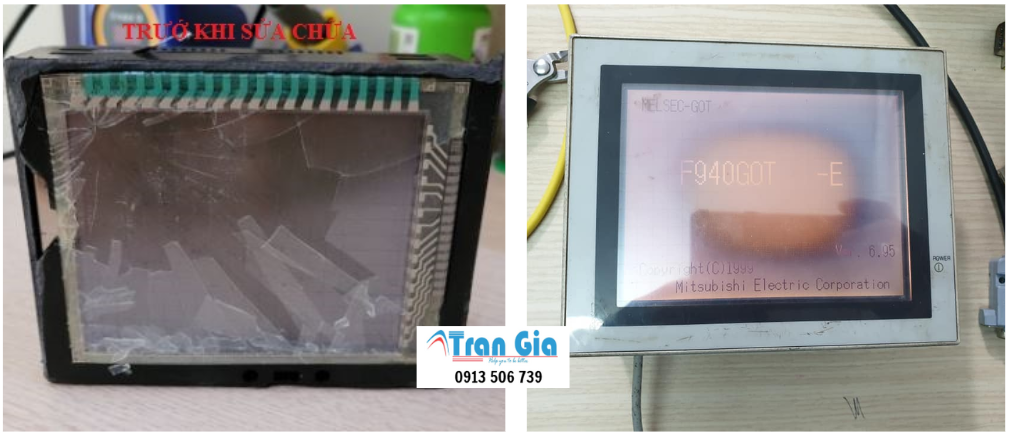

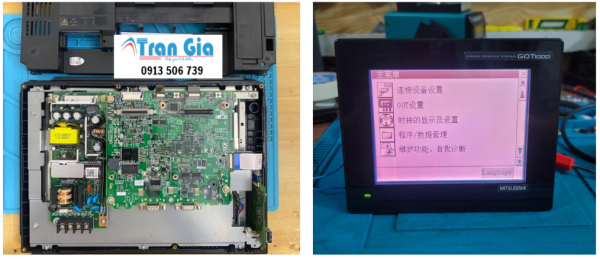

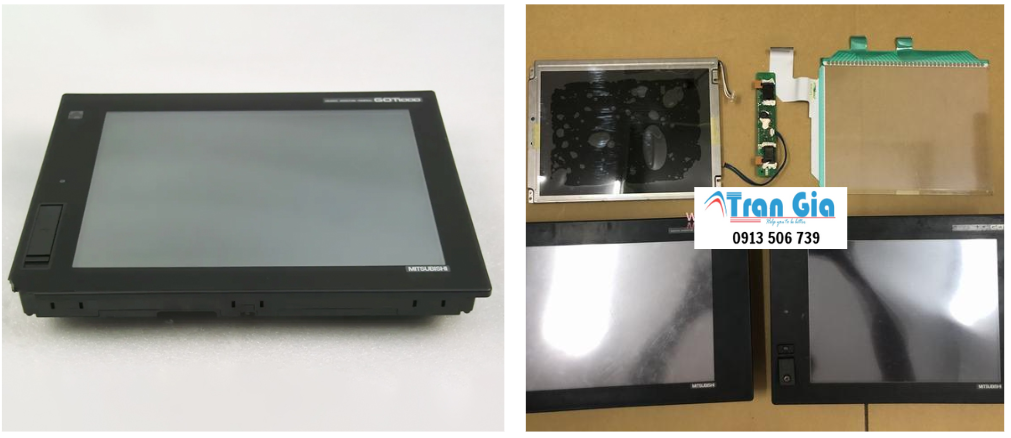

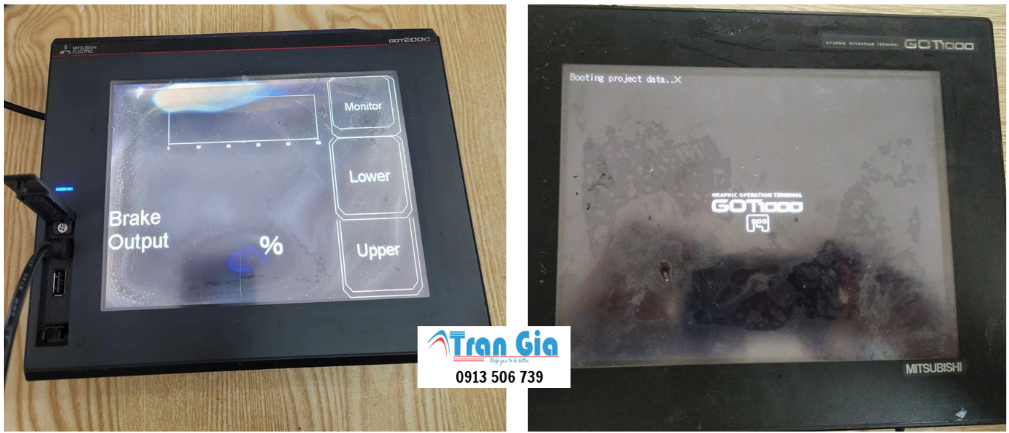

Hình ảnh một số màn hình hmi đang trong quá trình sửa chữa tại TRAN GIA
