Mô tả sản phẩm
TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG430H-TH4 xử lí lỗi nhanh chóng bảo hành lên tới 6 tháng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
Sửa màn hình UG430H-SS4
Tran Gia Automation Chuyên nhận sửa màn hình cảm ứng Công nghiệp, Cung cấp Linh kiện sửa màn hình, mặt cảm ứng công nghiệp, Màn hình LCD, Mặt cảm ứng LCD, Board CPU, Board cao áp, RAM, ROM…
Chuyên sửa chữa, khắc phục sự cố về HMI như Lỗi CPU, Mất chương trình, Liệt cảm ứng, Màn hình bị mờ – hoen ố – không rõ chữ – mất màu, Mất nguồn, Cháy – Nổ, Mất chương trình.
Với đội ngũ kỹ thuật nhiều năm kinh nghiệm về sửa chữa các dòng màn hình Winview, Delta, Proface, Omron, Hitech, Simens, Hitech, Winview, Panasonic, Kinco, Hàng Châu Lâu …Uy Tín , Linh kiện sửa chữa luôn có sẵn sẽ khắc phục nhanh nhất cho Quý Khách hàng.
Ngòai ra chúng tôi Chuyên sửa chữa Màn hình Fuji UG430H-TS4, UG430H-VS4, UG430H-SS4
Bảo hành và khắc phục sự cố nhanh nhất cho Quý khách hàng. Với kinh nghiệm sửa chữa nhiều năm, chúng tôi nhận sửa chữa thiết bị tự động các sản phẩm màn hình HMI,AC Servo, PLC, Thiết bị điều khiển.
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG430H-SS4
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều
- này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Bảng mã lỗi màn hình UG430H-SS4
| Mã lỗi | Thông báo lỗi (Message) | Nguyên nhân phổ biến | Giải pháp khắc phục |
|---|---|---|---|
| 01H | No Project File | Không có chương trình hoặc chương trình bị lỗi / chưa nạp | Dùng phần mềm UG00S-CW để nạp lại chương trình điều khiển (.PRG) |
| 02H | System Error | Lỗi hệ thống (OS), lỗi bộ nhớ Flash | Vào System Menu → Format All Memory, nếu không được thì nạp lại firmware hoặc thay flash |
| 03H | Model Mismatch | File .PRG không phù hợp với model UG430H-SS4 |
Sửa lại model trong UG00S-CW, xuất đúng file cho UG430H-SS4, nạp lại |
| 04H | Communication Error | Lỗi kết nối với PLC (cáp sai, COM sai, baudrate sai, PLC chưa RUN) | Kiểm tra COM, baudrate, wiring, cổng PLC, cấu hình truyền thông |
| 05H | No PLC Response | PLC không phản hồi, có thể do PLC đang STOP hoặc sai địa chỉ Station | Kiểm tra trạng thái PLC, station No., dây kết nối |
| 06H | Invalid Device | Địa chỉ tham chiếu thiết bị trong PLC sai (ví dụ D99999) | Kiểm tra lại địa chỉ thiết bị trong phần mềm UG00S-CW |
| 07H | Macro Execution Error | Lỗi khi chạy macro, thường do cú pháp hoặc tên thiết bị không đúng | Kiểm tra lại phần lập trình macro |
| 08H | Flash Memory Error | IC Flash lỗi, không thể ghi chương trình | Thử Format All Memory, nếu vẫn lỗi → có thể phải thay IC Flash |
| 09H | RTC Error | Hết pin RTC hoặc IC thời gian lỗi | Thay pin CMOS 3V (CR2032) |
HIỆN TƯỢNG KHÁC – KHÔNG HIỂN MÃ LỖI NHƯNG BỊ LỖI
| Triệu chứng | Nguyên nhân khả dĩ | Giải pháp đề xuất |
|---|---|---|
| Màn hình trắng tinh, không khởi động | Lỗi flash, nguồn, firmware mất | Nạp lại firmware (nếu có thiết bị), kiểm tra nguồn, tụ lọc |
| Màn hình chớp tắt | IC nguồn yếu, tụ lọc khô | Kiểm tra IC ổn áp (AMS1117), thay tụ lọc SMD |
| Không cảm ứng | Tấm cảm ứng liệt hoặc chưa hiệu chuẩn | Vào System Menu → Touch Calibration hoặc thay touch panel |
| Giao tiếp lúc được lúc không | Lỗi cáp truyền, COM loose, nhiễu đường truyền | Dùng dây chuẩn, kiểm tra tiếp xúc, thêm điện trở 120Ω nếu RS485 |
| Không lưu giờ | Hết pin nuôi RTC | Thay pin CR2032 |
GIAO TIẾP VỚI PLC – RS232 / RS485
🔹 Thông số mặc định COM
| Tham số | Giá trị phổ biến |
|---|---|
| Baudrate | 9600 / 19200 |
| Parity | Even hoặc None |
| Stop Bit | 1 |
| Data Bit | 8 |
| Station No. | 1 |
| COM dùng | COM1 (RS232), COM2 (RS485) |
LINH KIỆN PHỔ BIẾN DỄ HƯ TRÊN UG430H-SS4
| Tên linh kiện | Lỗi thường gặp |
|---|---|
| Màn hình STN 5.7” đơn sắc | Mất hình, sọc màn, tối hoặc sáng trắng |
| Tấm cảm ứng 4 dây | Không cảm ứng, lệch vị trí nhấn |
| IC Flash | Không ghi được PRG, lỗi 02H, 08H |
| Pin CR2032 | Mất giờ hệ thống, lỗi 09H |
| IC nguồn AMS1117-3.3V | Màn hình bật tắt liên tục hoặc không lên |
HƯỚNG DẪN SỬ DỤNG SYSTEM MENU
-
Tắt nguồn màn hình
-
Nhấn giữ góc trái màn hình
-
Bật nguồn giữ 5–10 giây để vào menu hệ thống
Các mục quan trọng:
-
Format All Memory: Xóa sạch bộ nhớ
-
Download/Upload: Nạp hoặc sao lưu file
.PRG -
Touch Calibration: Căn chỉnh cảm ứng
-
Set Clock: Cài thời gian thực
CÁCH NẠP FILE .PRG CHO UG430H-SS4
-
Mở phần mềm UG00S-CW
-
Chọn model UG430H-SS4
-
Kết nối cáp RS232 (DB9 hoặc USB-COM)
-
Chọn đúng cổng COM →
Download -
Chọn file
.PRG→ Gửi vào HMI -
HMI sẽ tự khởi động lại và chạy chương trình
PHÂN TÍCH CHUYÊN SÂU CÁC LỖI GIAO TIẾP PLC (04H, 05H)
1. 🔄 Lỗi 04H – Communication Error
-
Mô tả: Không thể thiết lập giao tiếp với PLC
-
Nguyên nhân phổ biến:
-
Dây cáp RS232/RS485 sai sơ đồ
-
COM chọn sai trong UG00S-CW (chọn COM1 nhưng cắm COM2)
-
Sai tốc độ truyền (baudrate), parity, stop bit
-
PLC chưa bật nguồn
-
-
Cách khắc phục:
-
Xác định đang dùng COM1 (RS232) hay COM2 (RS485)
-
Kiểm tra cáp đấu dây đúng chuẩn từng hãng PLC
-
Kiểm tra lại cấu hình truyền thông trong phần mềm
-
2. 🚫 Lỗi 05H – No PLC Response
-
Mô tả: HMI truyền lệnh nhưng không nhận phản hồi từ PLC
-
Nguyên nhân phổ biến:
-
PLC ở trạng thái STOP
-
Địa chỉ Station Number sai
-
PLC chưa cấp nguồn hoặc cổng truyền bị khóa
-
-
Khắc phục:
-
Đảm bảo PLC đang RUN
-
Station No. trong UG00S-CW khớp với cấu hình PLC
-
Dùng phần mềm lập trình PLC để kiểm tra trạng thái
-
SƠ ĐỒ ĐẤU DÂY GIAO TIẾP TIÊU CHUẨN
🔹 Mitsubishi FX (RS232)
| HMI (DB9 Female) | PLC (Mini DIN 8 pin) |
|---|---|
| Pin 2 (TX) | Pin 3 (RX) |
| Pin 3 (RX) | Pin 2 (TX) |
| Pin 5 (GND) | Pin 5 (SG) |
🔹 Delta DVP (RS485 – COM2 HMI)
| HMI COM2 | PLC COM Port |
|---|---|
| RDA(+) | D+ |
| RDB(–) | D– |
| GND | GND |
THỦ THUẬT HỮU ÍCH CHO HMI UG430H-SS4
| Tình huống | Thủ thuật xử lý nhanh |
|---|---|
| Màn hình không lên hình | Kiểm tra nguồn 24VDC, tụ lọc đầu vào, IC ổn áp 3.3V |
| Không hiệu chuẩn cảm ứng được | Thay touch panel hoặc kiểm tra 4 đường tín hiệu: X+, X−, Y+, Y− |
| Giao tiếp chập chờn | Thử đổi dây cáp khác, hạn chế dùng dây dài quá 3m nếu không chống nhiễu |
Không nạp được file .PRG |
Kiểm tra driver USB-COM, COM port chính xác và chọn đúng model khi Download |
RESET – XÓA TOÀN BỘ BỘ NHỚ (FACTORY FORMAT)
-
Tắt nguồn màn hình
-
Nhấn giữ góc trên bên trái
-
Bật nguồn → Giữ 5–10 giây để vào System Menu
-
Chọn:
Memory → Format All Memory
→ Sau đó nạp lại chương trình.PRG
📝 Nên sao lưu trước khi format toàn bộ để tránh mất dữ liệu.

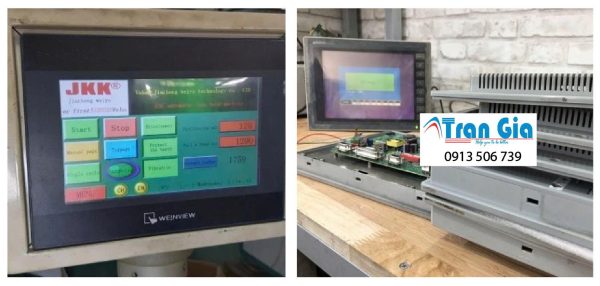

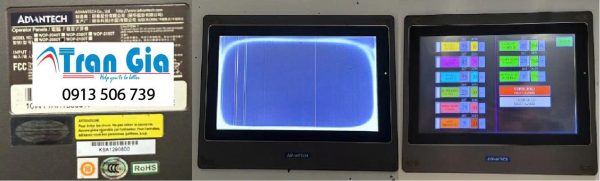

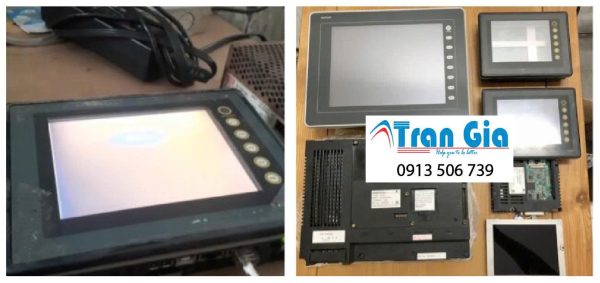

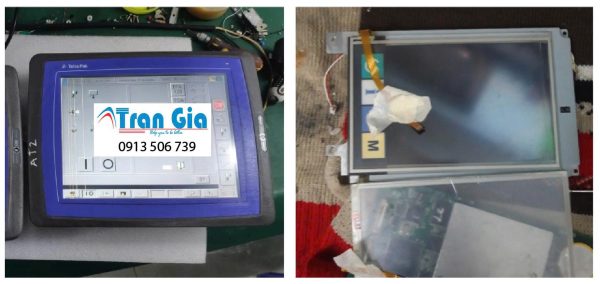

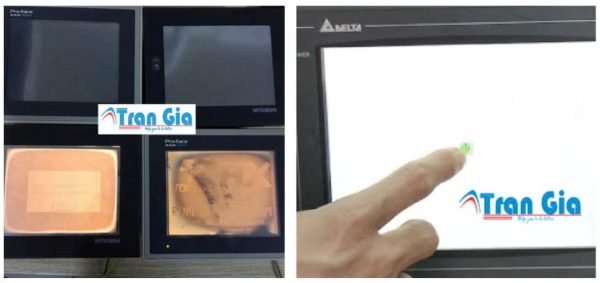

Hình ảnh một số màn hình hmi đang trong quá trình sửa chữa tại TRAN GIA
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH UG430H-SS4
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
- Màn hình cảm ứng HMI bị nứt, vỡ
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Nứt, vỡ màn hình HMI
- Hư nguồn HMI
- Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Treo màn hình, màn hình đơ.
- Không kết nối được với PLC.
- Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
- Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
- Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
- Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
- Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
- Màn hình Easyview: MT500, MT506, MT508, MT510,…
- Màn hình Weintek: MT6000, MT8000
- Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
- Màn hình Redlion: G306C000, G308C, G310C, G312C
- Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION
-
Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….
-
Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.
-
Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …
-
Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).
-
Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.
-
Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.
-
Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …
Quy trình sửa biến tần tại TRAN GIA AUTOMATION
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia Trung tâm chuyên sửa màn hình UG430H-SS4
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp dịch vụ cung cấp màn hình UG430H-SS4: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ Trung tâm chuyên sửa màn hình UG430H-SS4: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
Ảnh nhân viên Trần Gia đang sửa chữa thiết bị tự động hóa
