Mô tả sản phẩm

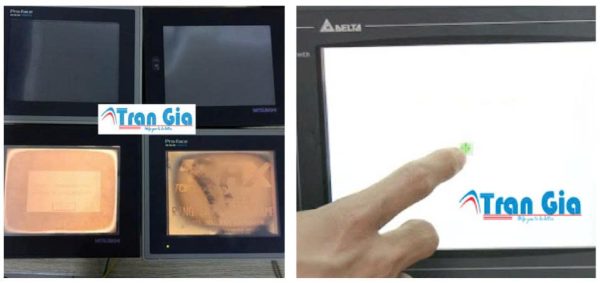

TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình PWS6A00T-P xử lí lỗi nhanh chóng TP HCM với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION
-
Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….
-
Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.
-
Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …
-
Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).
-
Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.
-
Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.
-
Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH UG430H-TS1
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
- Màn hình cảm ứng HMI bị nứt, vỡ
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Nứt, vỡ màn hình HMI
- Hư nguồn HMI
- Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Treo màn hình, màn hình đơ.
- Không kết nối được với PLC.
- Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
- Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
- Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
- Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
- Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
- Màn hình Easyview: MT500, MT506, MT508, MT510,…
- Màn hình Weintek: MT6000, MT8000
- Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
- Màn hình Redlion: G306C000, G308C, G310C, G312C
- Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
Sửa màn hình UG430H-TS1
Tran Gia Automation Chuyên nhận sửa màn hình cảm ứng Công nghiệp, Cung cấp Linh kiện sửa màn hình, mặt cảm ứng công nghiệp, Màn hình LCD, Mặt cảm ứng LCD, Board CPU, Board cao áp, RAM, ROM…
Chuyên sửa chữa, khắc phục sự cố về HMI như Lỗi CPU, Mất chương trình, Liệt cảm ứng, Màn hình bị mờ – hoen ố – không rõ chữ – mất màu, Mất nguồn, Cháy – Nổ, Mất chương trình.
Với đội ngũ kỹ thuật nhiều năm kinh nghiệm về sửa chữa các dòng màn hình Winview, Delta, Proface, Omron, Hitech, Simens, Hitech, Winview, Panasonic, Kinco, Hàng Châu Lâu …Uy Tín , Linh kiện sửa chữa luôn có sẵn sẽ khắc phục nhanh nhất cho Quý Khách hàng.
Ngòai ra chúng tôi Chuyên sửa chữa Màn hình Fuji UG430H-TS4, UG430H-VS4, UG430H-SS4
Bảo hành và khắc phục sự cố nhanh nhất cho Quý khách hàng. Với kinh nghiệm sửa chữa nhiều năm, chúng tôi nhận sửa chữa thiết bị tự động các sản phẩm màn hình HMI,AC Servo, PLC, Thiết bị điều khiển.
Bảng mã lỗi màn hình UG430H-TS1
| Mã lỗi / Hiện tượng | Nguyên nhân thường gặp | Cách xử lý khuyến nghị |
|---|---|---|
| 01H – No Project File | Màn hình chưa nạp chương trình hoặc mất PRG sau khi format | Kết nối PC với phần mềm UG00S-CW → Nạp lại chương trình .PRG đúng cho UG430H-TS1 |
| 02H – System Error | Bộ nhớ hệ thống lỗi, lỗi startup, mất bootloader | Vào System Menu → Format All → Nạp lại chương trình |
| 03H – Model Mismatch | File PRG sai model (ví dụ: tạo cho UG430H-VS1 nhưng nạp vào TS1) | Tạo lại PRG đúng model trong phần mềm UG00S-CW |
| 04H – Communication Error | Không giao tiếp với PLC → sai COM, sai cấu hình, PLC chưa RUN | Kiểm tra dây COM, cài đặt truyền thông (baudrate, parity, stop bit) |
| 05H – No PLC Response | HMI gửi lệnh nhưng PLC không trả lời → địa chỉ sai, PLC bị treo hoặc COM chết | Kiểm tra PLC có RUN không, đúng địa chỉ, COM hoạt động tốt chưa |
| 06H – Data Error | Địa chỉ tag sai, không hợp lệ hoặc không tồn tại trong PLC | Xem lại cấu trúc tag trong phần mềm lập trình |
| 07H – Macro Execution Error | Macro bị lỗi cú pháp, gọi sai tag | Sửa macro trong phần mềm hoặc tạm thời disable để thử |
| 08H – Flash Memory Error | Flash lỗi, không ghi được chương trình hoặc lỗi khi lưu log | Format bộ nhớ. Nếu vẫn lỗi → có thể cần sửa mainboard hoặc thay flash |
| 09H – RTC / Recipe Save Fail | Không lưu được giờ hoặc dữ liệu recipe | Thay pin CMOS 3V CR2032 hoặc kiểm tra EEPROM |
LỖI KHÔNG CÓ MÃ – THƯỜNG GẶP Ở UG430H-TS1
| Hiện tượng | Nguyên nhân | Xử lý thực tế |
|---|---|---|
| Chỉ sáng nền trắng | Không có PRG hoặc lỗi flash hệ thống | Giữ góc trái khi cấp nguồn → Vào System Menu → Format → Nạp lại PRG |
| Cảm ứng bị lệch / loạn | Tấm cảm ứng hư hoặc cần hiệu chỉnh | Vào Menu → Calibrate Touch hoặc thay panel cảm ứng resistive 4-wire |
| Không kết nối máy tính | COM sai / driver chưa cài / cáp USB-RS232 lỗi | Cài lại driver FTDI / Prolific, kiểm tra COM port |
| Giao tiếp PLC lúc được lúc không | Cáp nhiễu, COM lỗi, thiếu trở cuối (RS485) | Dùng dây chống nhiễu, gắn trở 120Ω nếu dùng RS485 |
THÔNG TIN KỸ THUẬT CƠ BẢN – UG430H-TS1
| Mục | Thông tin |
|---|---|
| Màn hình | 5.7 inch TFT LCD, độ phân giải 320×240 |
| Cảm ứng | Resistive 4-wire (điện trở) |
| Nguồn cấp | 24VDC (±10%) |
| Giao tiếp hỗ trợ | RS232, RS485 (tuỳ cấu hình) |
| Phần mềm lập trình | UG00S-CW |
SƠ ĐỒ GIAO TIẾP CƠ BẢN (RS232 – Mitsubishi/Omron)
| HMI (DB9 Female) | PLC / PC (DB9 Male) | Tín hiệu |
|---|---|---|
| Pin 2 | Pin 3 | RX |
| Pin 3 | Pin 2 | TX |
| Pin 5 | Pin 5 | GND |
KIỂM TRA PHẦN CỨNG – UG430H-TS1 (Sửa bo mạch)
| Bộ phận | Lỗi thường gặp | Cách xử lý tại chỗ / sửa bo |
|---|---|---|
| IC nguồn 5V/3.3V | Không lên nguồn, chỉ nhá đèn mờ hoặc chớp tắt | Dùng VOM kiểm tra chân ra IC → nếu không có áp thì thay IC 7805 / AMS1117 |
| Tụ nguồn (470uF/25V…) | Mất ổn định điện áp, reset liên tục | Dùng đồng hồ ESR đo tụ → Thay nếu ESR cao hoặc bị phù |
| IC Flash NAND/EEPROM | Mất chương trình, không lưu data | Nếu format nhiều lần không được → Cần thay IC flash (S29GL032, 29F040…) |
| Panel cảm ứng | Không bấm được hoặc loạn | Thay mới tấm cảm ứng 5.7″ chuẩn 4 dây resistive |
| Cổng COM RS232/485 | Không upload, không giao tiếp PLC | Kiểm tra IC giao tiếp MAX232, 75176, kiểm tra cầu chì mini (fuse) |
| Pin CMOS | Không lưu thời gian thực (RTC) | Thay pin CR2032 hoặc pin lithium dán 3V tùy phiên bản bo |
PHỤC HỒI CHƯƠNG TRÌNH KHI MẤT TOÀN BỘ
| Bước thực hiện | Chi tiết |
|---|---|
| 1. Vào System Menu | Giữ góc trái màn hình khi bật nguồn → Giữ đến khi vào menu hệ thống |
| 2. Format toàn bộ bộ nhớ | Chọn Memory > Format All |
| 3. Kết nối máy tính (PC) | Dùng cáp USB–RS232 hoặc COM DB9 → Phần mềm UG00S-CW |
| 4. Nạp lại file chương trình .PRG | Dùng đúng model UG430H-TS1 để export PRG từ file gốc |
| 5. Kiểm tra giao tiếp PLC | Vào phần Setup trong UG00S-CW → Đặt đúng tốc độ, địa chỉ, parity, stop bit… |
KIỂM TRA GIAO TIẾP PLC – CẤU HÌNH NÂNG CAO
| Loại PLC | Giao tiếp | Cài đặt tiêu chuẩn |
|---|---|---|
| Mitsubishi FX | RS232/RS422 | 9600 bps, 8 data bits, Even parity, 1 stop bit |
| Siemens S7-200/300 | RS485 / PPI | 187.5 kbps, 8E1 hoặc 19200 baud nếu dùng MPI |
| Delta DVP | RS232/RS485 | 9600–115200 bps, No parity, Modbus RTU hoặc ASCII |
| Omron PLC | RS232 (HostLink) | 9600 bps, 7E2, Cấu hình HostLink Format |
-
COM đúng loại?
-
Địa chỉ PLC đúng?
-
Có dùng trở cuối không (nếu RS485)?
DỤNG CỤ NÊN CHUẨN BỊ KHI SỬA TẠI CHỖ (TP.HCM)
| Thiết bị | Công dụng thực tế |
|---|---|
| Laptop cài UG00S-CW | Lập trình, upload/download PRG |
| Cáp USB–RS232 chất lượng | Đảm bảo không nhiễu, kết nối ổn định |
| Đồng hồ đo VOM / ESR | Kiểm tra nguồn, tụ, tín hiệu COM |
| Tấm cảm ứng 5.7” 4-wire | Thay mới khi cảm ứng hư / sai lệch |
| IC MAX232, tụ 470uF | Thay khi mất giao tiếp hoặc nguồn yếu |
| File chương trình backup | Giúp nạp lại ngay nếu mất PRG |
Hình ảnh một số màn hình UG530H-VH1 đang trong quá trình sửa chữa tại TRAN GIA
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG430H-TS1
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Quy trình sửa biến tần tại TRAN GIA AUTOMATION
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia Trung tâm chuyên sửa màn hình UG430H-TS1 xử lí lỗi nhanh chóng giá rẻ
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp dịch vụ sửa màn hình UG430H-TS1: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ sửa màn hình UG430H-TS1: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
