Mô tả sản phẩm
TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG530H-VH4 bảo hành lên tới 6 tháng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION
-
Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….
-
Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.
-
Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …
-
Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).
-
Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.
-
Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.
-
Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH UG530H-VH4
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
- Màn hình cảm ứng HMI bị nứt, vỡ
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Nứt, vỡ màn hình HMI
- Hư nguồn HMI
- Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Treo màn hình, màn hình đơ.
- Không kết nối được với PLC.
- Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
- Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
- Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
- Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
- Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
- Màn hình Easyview: MT500, MT506, MT508, MT510,…
- Màn hình Weintek: MT6000, MT8000
- Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
- Màn hình Redlion: G306C000, G308C, G310C, G312C
- Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
Sửa màn hình UG530H-VH4
Tran Gia Automation Chuyên nhận sửa màn hình cảm ứng Công nghiệp, Cung cấp Linh kiện sửa màn hình, mặt cảm ứng công nghiệp, Màn hình LCD, Mặt cảm ứng LCD, Board CPU, Board cao áp, RAM, ROM…
Chuyên sửa chữa, khắc phục sự cố về HMI như Lỗi CPU, Mất chương trình, Liệt cảm ứng, Màn hình bị mờ – hoen ố – không rõ chữ – mất màu, Mất nguồn, Cháy – Nổ, Mất chương trình.
Với đội ngũ kỹ thuật nhiều năm kinh nghiệm về sửa chữa các dòng màn hình Winview, Delta, Proface, Omron, Hitech, Simens, Hitech, Winview, Panasonic, Kinco, Hàng Châu Lâu …Uy Tín , Linh kiện sửa chữa luôn có sẵn sẽ khắc phục nhanh nhất cho Quý Khách hàng.
Ngòai ra chúng tôi Chuyên sửa chữa Màn hình Fuji UG430H-TS4, UG430H-VS4, UG430H-SS4
Bảo hành và khắc phục sự cố nhanh nhất cho Quý khách hàng. Với kinh nghiệm sửa chữa nhiều năm, chúng tôi nhận sửa chữa thiết bị tự động các sản phẩm màn hình HMI,AC Servo, PLC, Thiết bị điều khiển.
Bảng mã lỗi màn hình UUG530H-VH4
| Mã lỗi / Hiện tượng | Nguyên nhân thường gặp | Cách xử lý nhanh |
|---|---|---|
| 01H – No Project File | Không có chương trình PRG (mất sau reset / thay bộ nhớ) | Dùng phần mềm UG00S-CW để nạp lại file chương trình .PRG |
| 02H – System Error | Lỗi hệ thống do bộ nhớ hoặc dữ liệu chương trình bị hỏng | Vào System Menu → Format All Memory → Nạp lại chương trình |
| 03H – Model Mismatch | Chương trình PRG không đúng với model UG530H-VH4 | Kiểm tra đúng model trong phần mềm, tạo lại file PRG đúng phiên bản HMI |
| 04H – Communication Error | Không có kết nối với PLC → COM sai, tốc độ baud sai hoặc PLC chưa hoạt động | Kiểm tra cáp, thông số truyền thông (RS232/RS485), parity, baudrate, địa chỉ PLC |
| 05H – No PLC Response | PLC không trả lời → Lỗi PLC, địa chỉ sai hoặc giao thức không phù hợp | Kiểm tra địa chỉ station/slave, reset PLC, kiểm tra trạng thái RUN |
| 06H – Invalid Device | Địa chỉ thanh ghi hoặc biến không tồn tại trong PLC | Kiểm tra lại định dạng thiết bị trong file PRG hoặc cấu hình tag |
| 07H – Macro Execution Error | Macro chạy lỗi cú pháp, dùng biến chưa khai báo hoặc không hợp lệ | Vào phần mềm để debug macro, hoặc tắt macro để kiểm tra |
| 08H – Flash Memory Error | Không thể ghi dữ liệu xuống bộ nhớ flash | Format bộ nhớ → nếu không được, có thể phải thay chip flash hoặc sửa mainboard |
| 09H – RTC Save Error | Không lưu được thời gian thực | Thay pin CMOS CR2032 hoặc kiểm tra IC đồng hồ (RTC) |
LỖI KHÔNG CÓ MÃ NHƯNG THƯỜNG GẶP
| Hiện tượng | Nguyên nhân | Cách xử lý |
|---|---|---|
| Màn hình trắng, không có gì | Mất chương trình hoặc lỗi hệ thống | Giữ góc trái màn hình khi khởi động → Vào System Menu → Format |
| Cảm ứng lệch hoặc liệt | Lỗi panel cảm ứng resistive 4 dây | Vào menu calibrate touch hoặc thay tấm cảm ứng mới |
| Không giao tiếp với PLC | Sai giao thức hoặc tốc độ truyền thông | Kiểm tra lại cấu hình COM1/COM2: RS232/RS485, baudrate, stop bit, parity… |
| Upload/download không được | COM PC bị sai, driver chưa cài, cáp USB-RS232 lỗi | Dùng cáp chính hãng, kiểm tra đúng cổng COM, cài driver UG00S-CW |
PHỤC HỒI HỆ THỐNG MÀN HÌNH UG530H-VH4 BỊ TREO / MẤT CHƯƠNG TRÌNH
✅ Trường hợp: Màn hình trắng hoặc chỉ sáng nền
| Bước xử lý | Chi tiết thực hiện |
|---|---|
| 1. Giữ góc trái màn hình khi khởi động | Khi cấp nguồn → giữ góc trái khoảng 5–10 giây đến khi vào menu hệ thống |
| 2. Format All Memory | Vào System Menu → Chọn Memory → Format All → Chờ máy khởi động lại |
| 3. Kết nối PC và nạp PRG | Dùng phần mềm UG00S-CW → Giao tiếp qua cáp COM → Nạp lại chương trình .PRG |
| 4. Kiểm tra COM và cấu hình | Đảm bảo tốc độ baud, stop bit, parity, station No đúng với PLC cấu hình |
| 5. Restart HMI + PLC | Sau khi nạp xong, khởi động lại cả 2 thiết bị để đảm bảo kết nối ổn định |
LỖI CẢM ỨNG MÀN HÌNH UG530H-VH4 – BIỂU HIỆN VÀ XỬ LÝ
| Hiện tượng | Nguyên nhân có thể | Cách xử lý |
|---|---|---|
| Cảm ứng lệch vị trí | Tấm touch bị trôi, cần hiệu chỉnh lại | Vào System Menu → Touch Panel Calibration → Làm theo hướng dẫn |
| Cảm ứng không ăn lệnh | Tấm cảm ứng bị lỗi, cáp tín hiệu lỏng hoặc đứt | Mở máy → kiểm tra socket 4 dây → nếu không được → thay tấm cảm ứng |
| Cảm ứng liệt 1 phần | Tấm touch lỗi từng vùng (lỗi phổ biến) | Thay tấm cảm ứng 10.4″ chuẩn resistive 4-wire |
SỰ CỐ PHẦN CỨNG KHÁC TRÊN UG530H-VH4
| Hiện tượng / Lỗi | Nguyên nhân | Xử lý đề xuất |
|---|---|---|
| Không lên nguồn | Lỗi nguồn vào, IC nguồn hoặc cầu chì | Kiểm tra nguồn 24VDC → kiểm tra tụ lọc, IC ổn áp 5V/3.3V trên main |
| Không lưu thời gian RTC | Hết pin CMOS hoặc lỗi IC đồng hồ | Thay pin CR2032 hoặc pin lithium 3V |
| Giao tiếp lúc được lúc không | COM kém tiếp xúc, nhiễu từ biến tần, thiếu trở cuối | Dùng cáp shield, gắn trở cuối 120Ω nếu dùng RS485 |
| Không giao tiếp Modbus RTU | Lỗi cáp, sai cấu hình Master/Slave | Kiểm tra A/B, baudrate, parity, slave address |
SƠ ĐỒ DÂY COM1 (RS232) – NẾU GIAO TIẾP PLC MITSUBISHI
| Chân DB9 HMI (Female) | Tín hiệu | Chân PLC / USB-RS232 |
|---|---|---|
| Pin 2 | RXD | Pin 3 |
| Pin 3 | TXD | Pin 2 |
| Pin 5 | GND | Pin 5 |

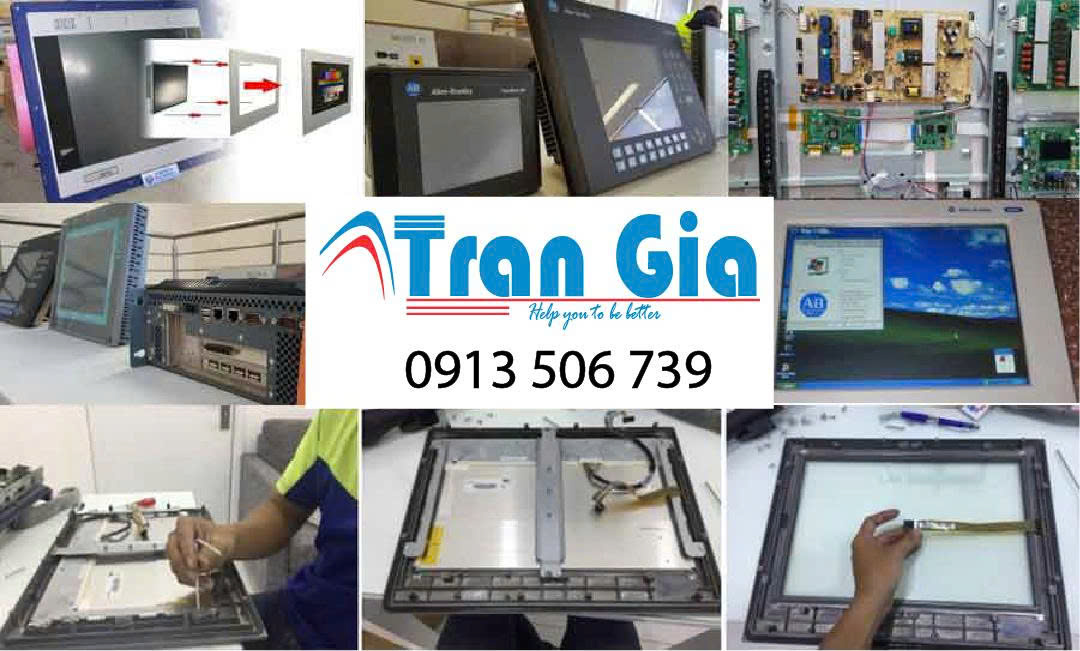

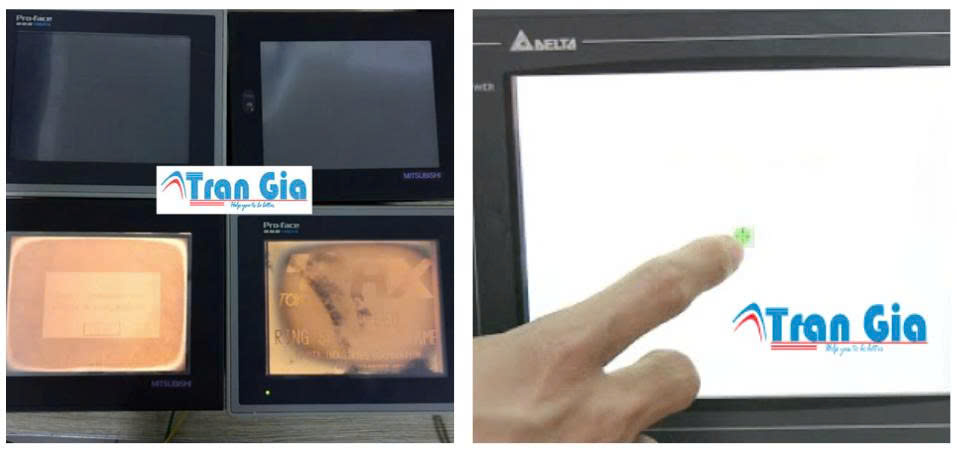

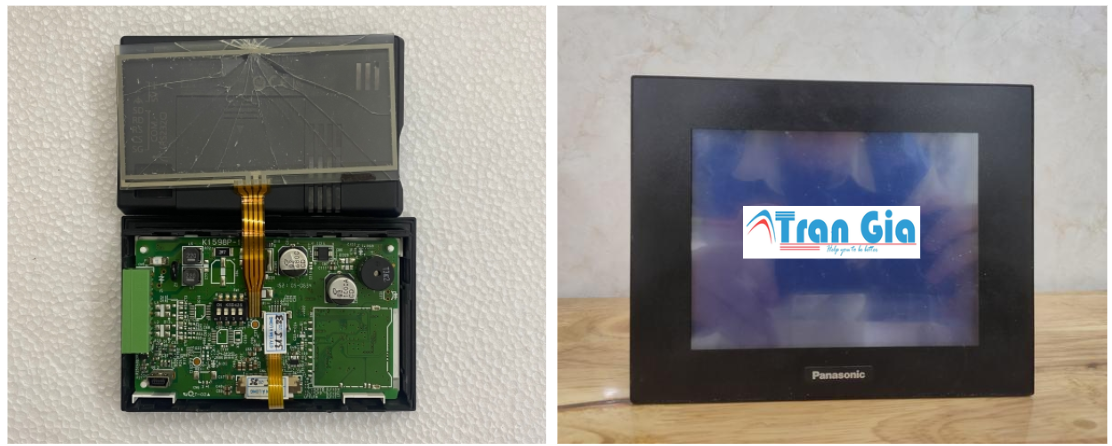

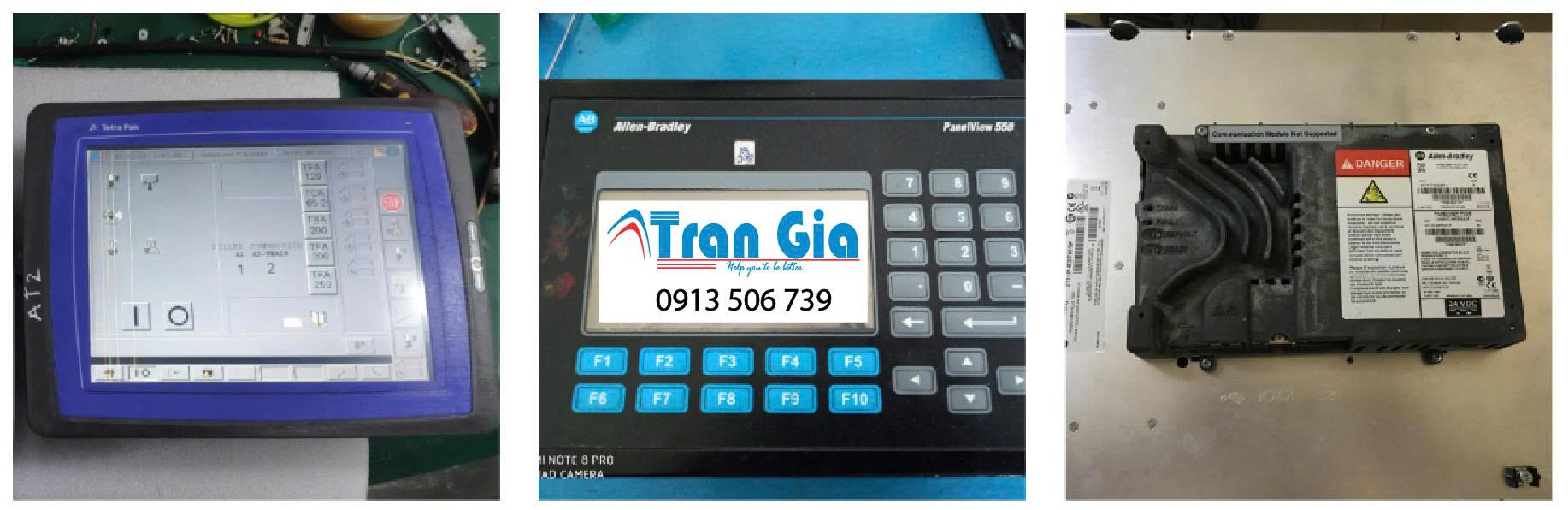

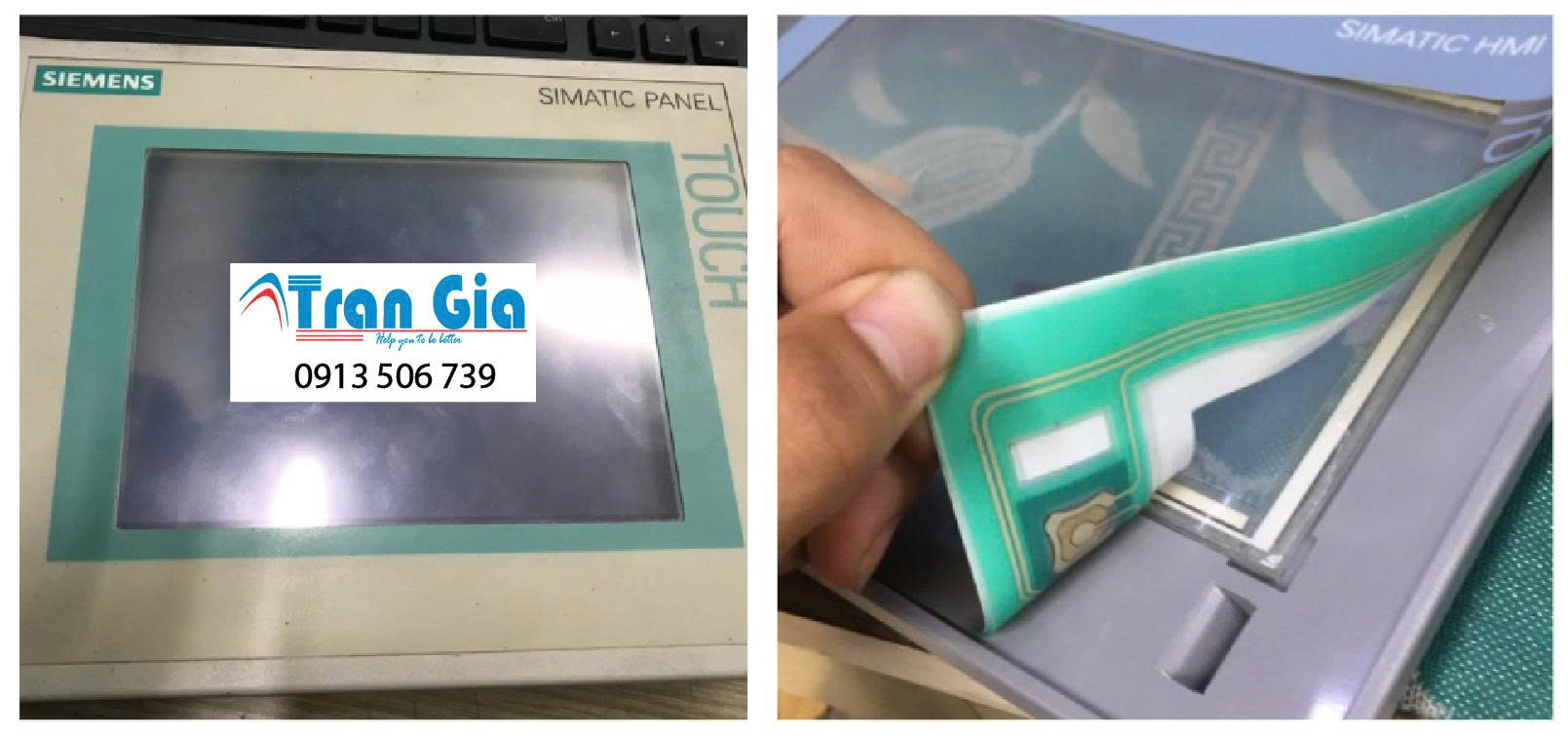

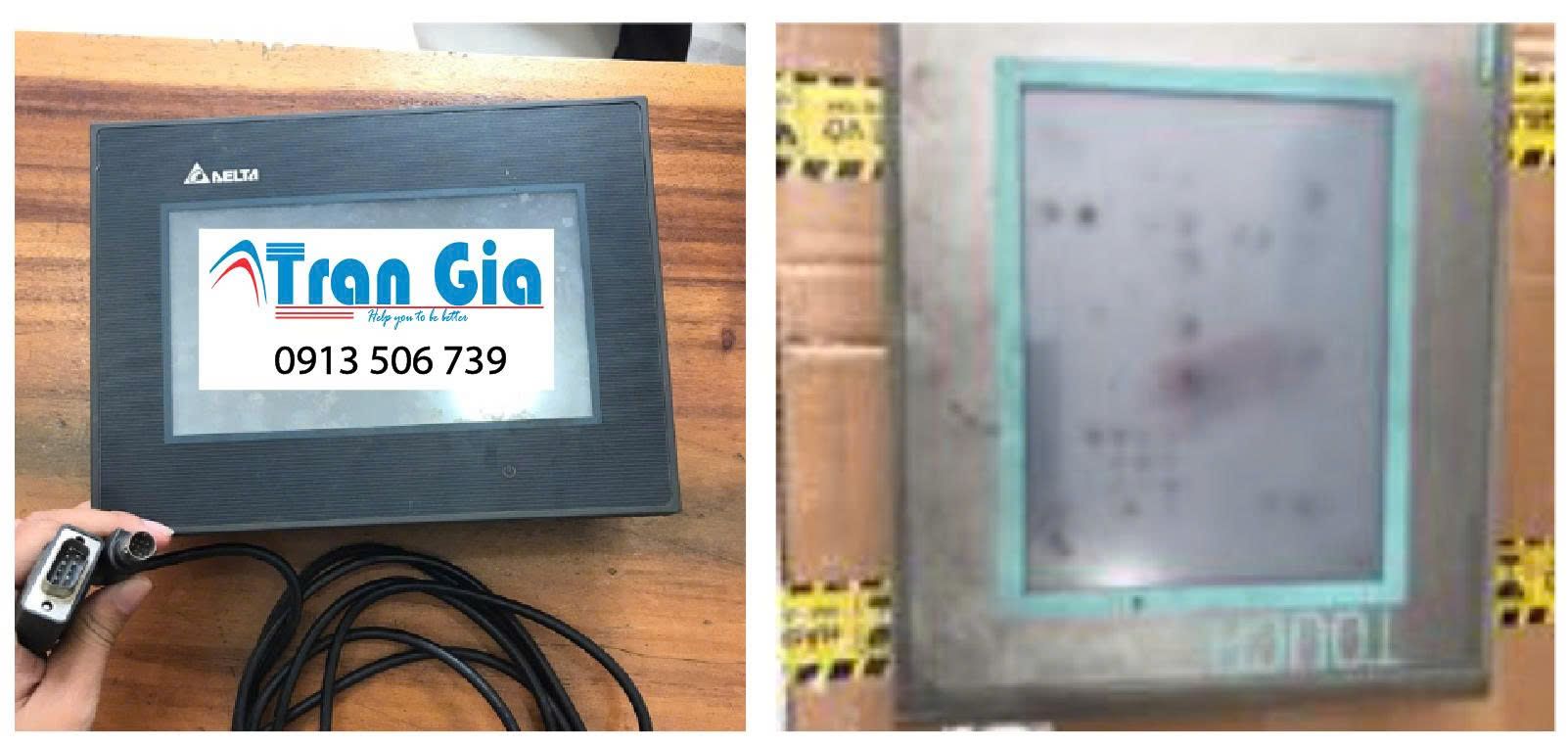

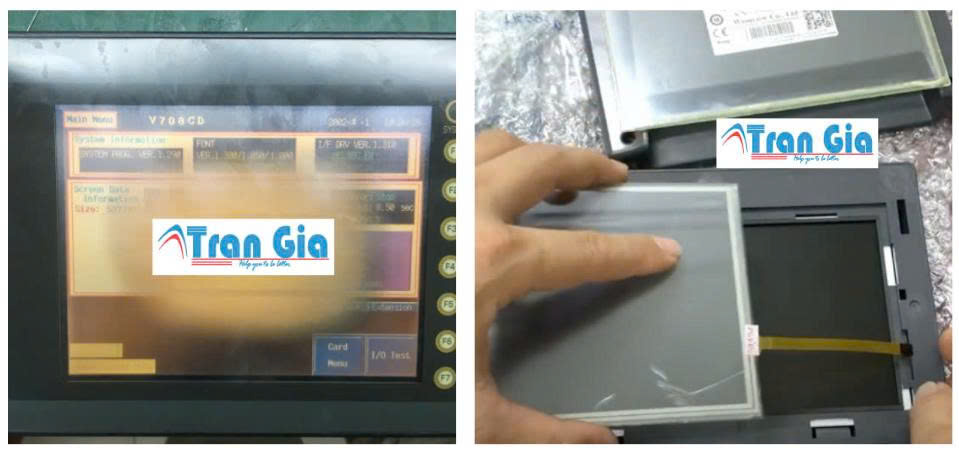

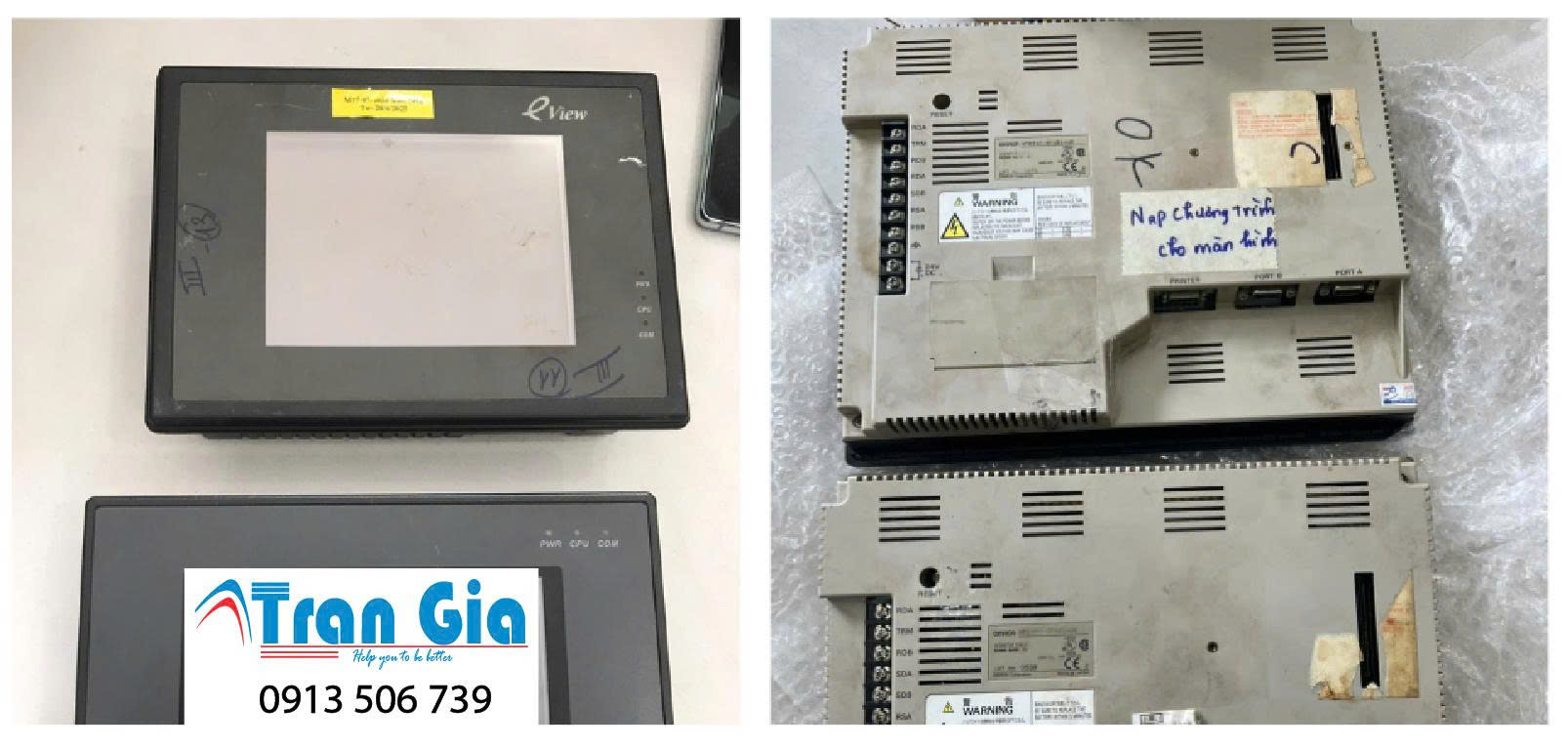

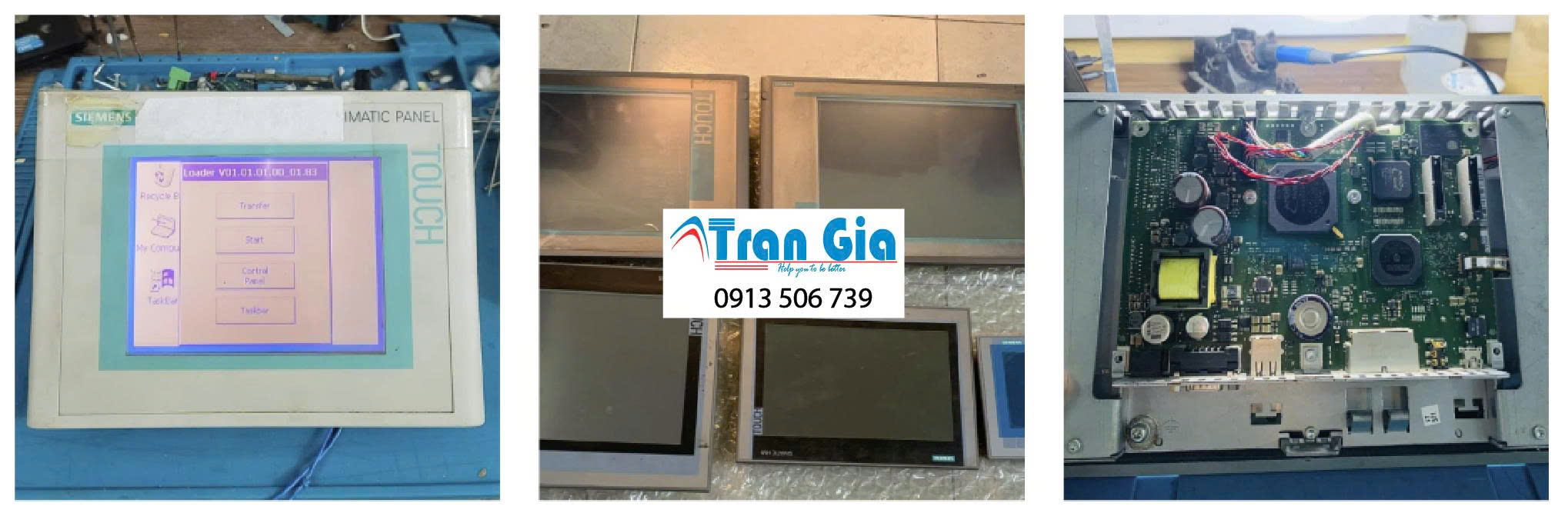

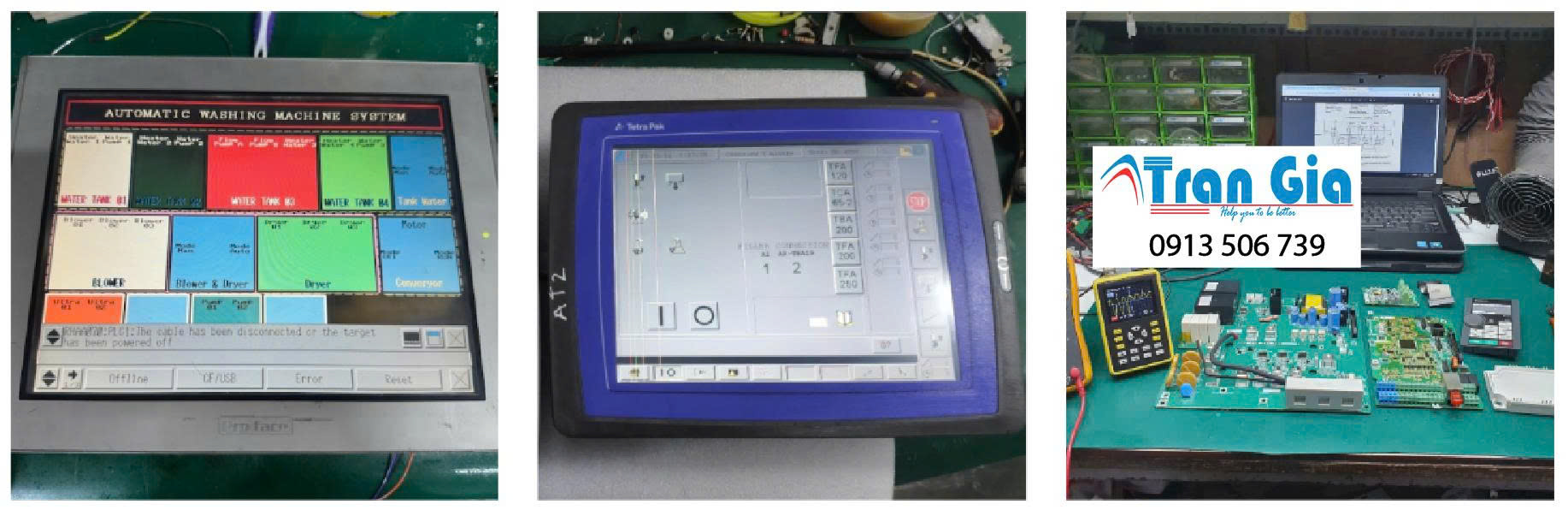

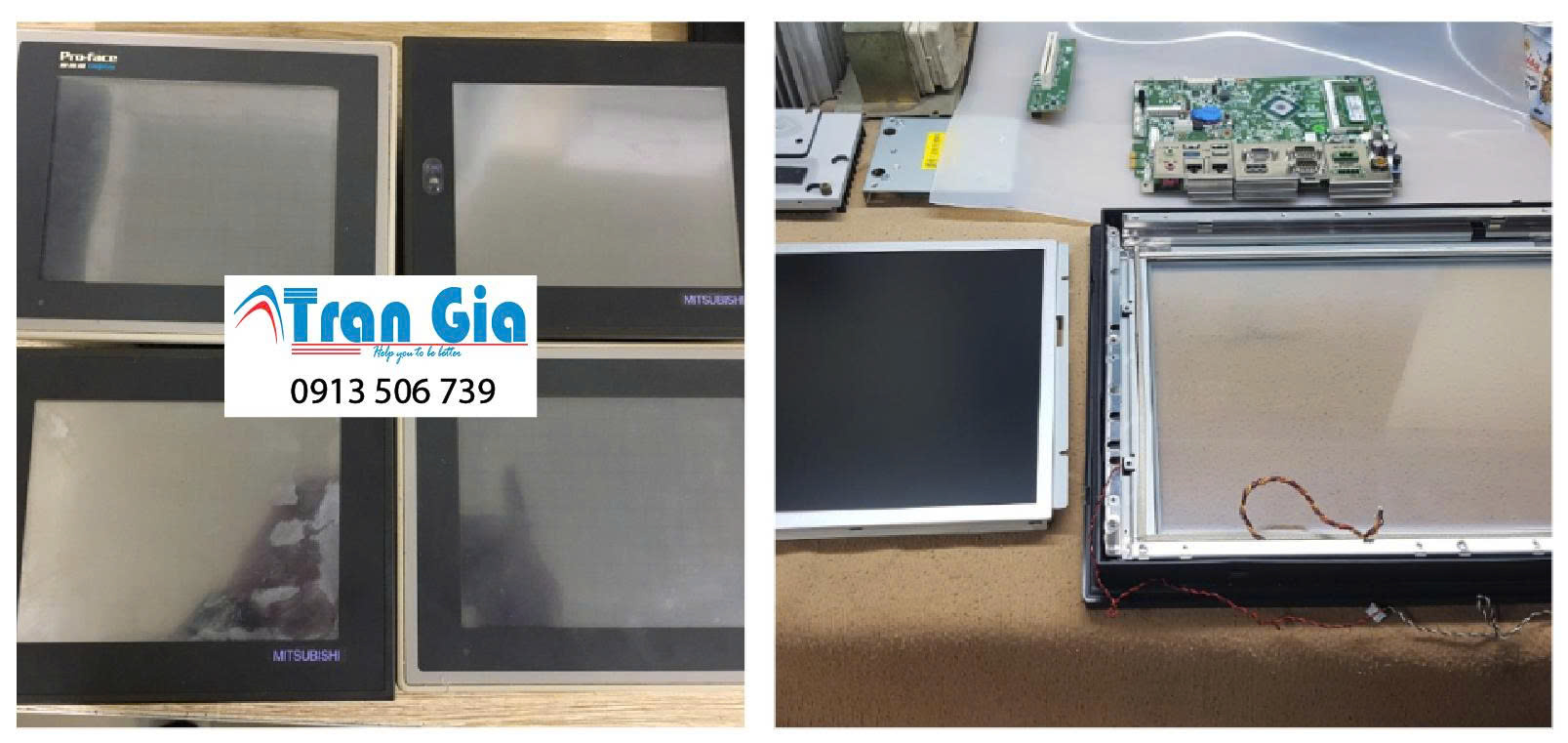

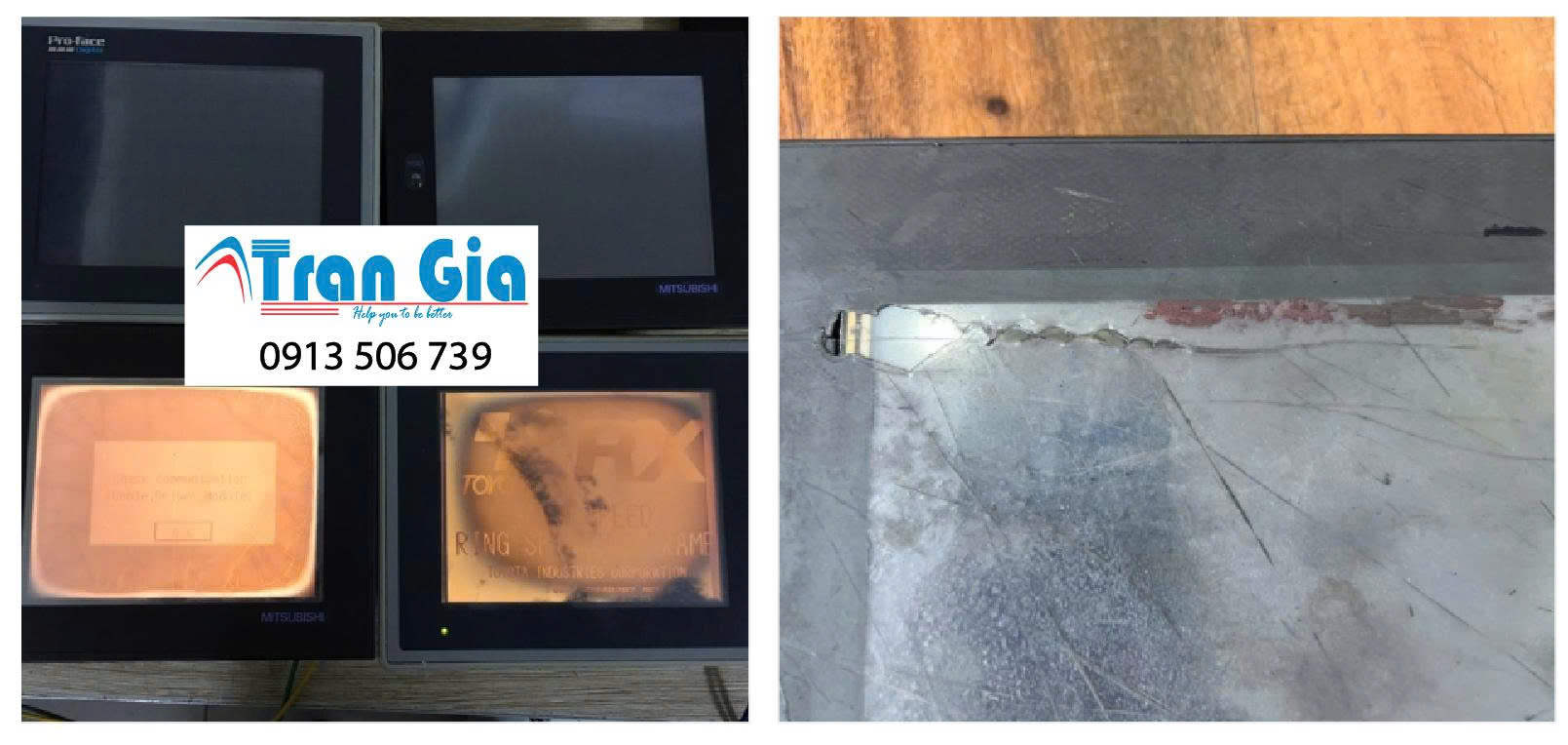

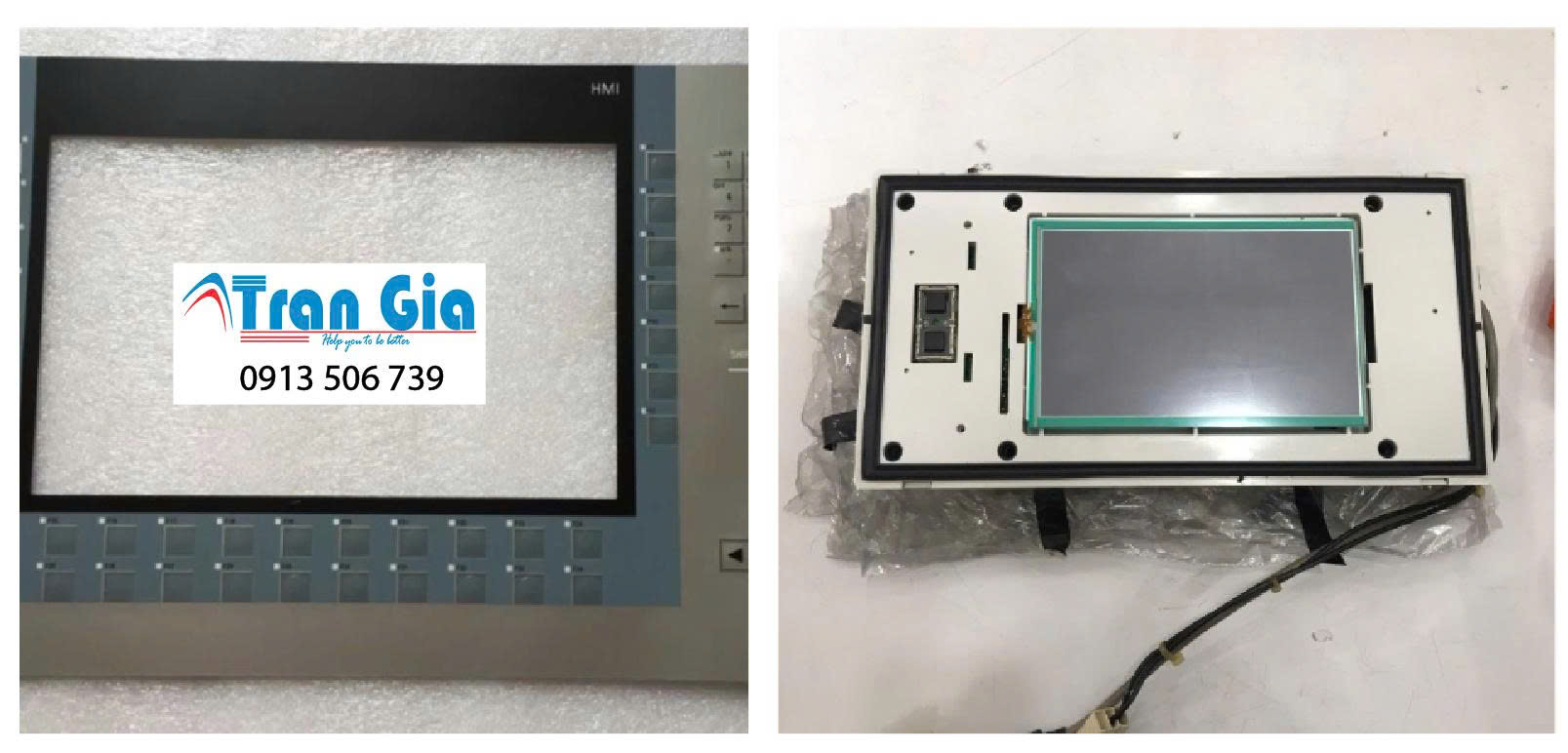

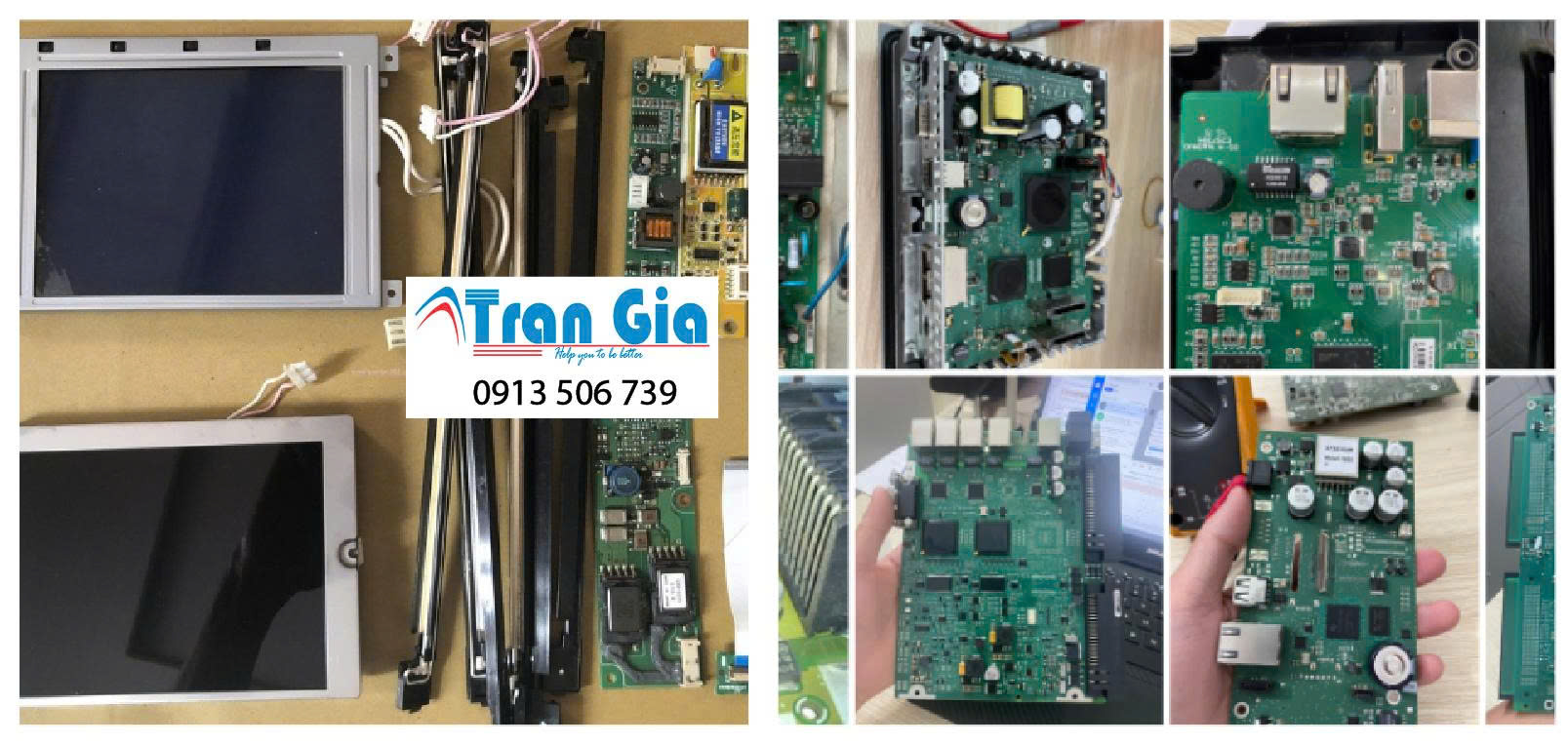

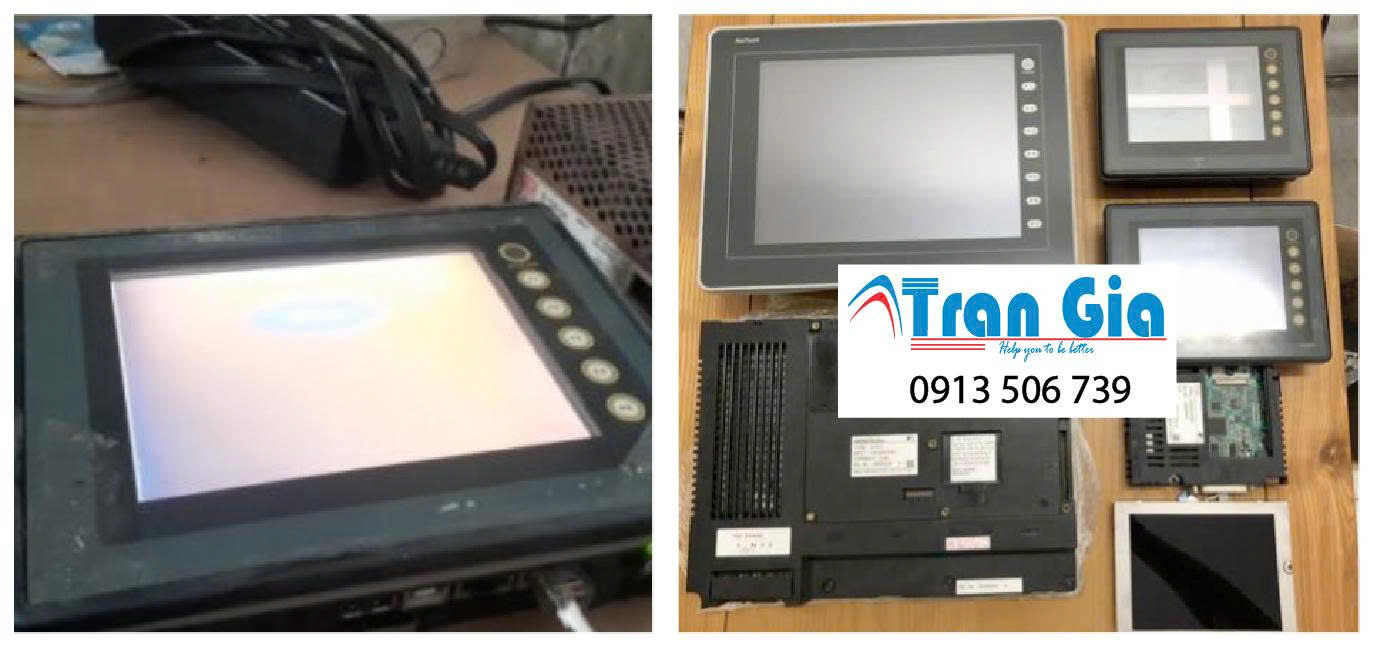

Hình ảnh một số màn hình UG530H-VH4 đang trong quá trình sửa chữa tại TRAN GIA
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG530H-VH4
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Quy trình sửa biến tần tại TRAN GIA AUTOMATION
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia Trung tâm chuyên sửa màn hình UG530H-VH4 bảo hành lên tới 6 tháng
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng

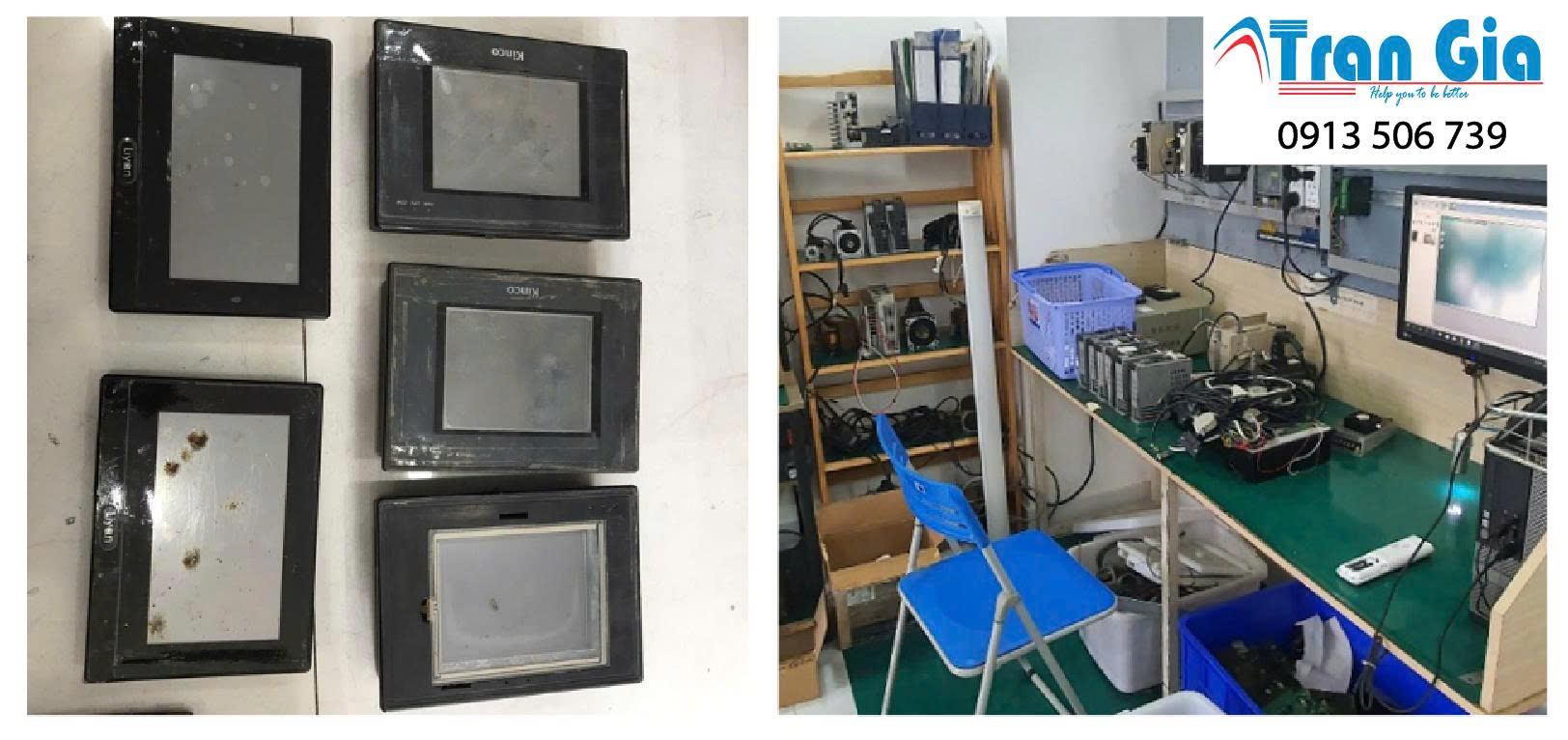

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp màn hình UG530H-VH4 bảo hành lên tới 6 tháng: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ Trung tâm chuyên sửa màn hình UG530H-VH4 bảo hành lên tới 6 tháng: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
