Mô tả sản phẩm

TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI Siemens bảo hành 12 tháng, ngoài ra chúng tôi là Trung tâm sửa chữa màn hình HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 uy tín với giá cả phải chăng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

chuyên cung cấp màn hình HMI Siemens chính hãng

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng

Trung tâm sửa chữa màn hình HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 uy tín với giá cả phải chăng

Các Model màn hình Siemens khác mà chúng tôi tiếp nhận sửa chữa & thay tấm cảm ứng

HMI Siemens TP Series:

TP170: 6AV6 545-0BA15-2AX0, 6AV6 545-0BB15-2AX0, 6AV6 545-0BC15-2AX0
TP277-6: 6AV6 634-0AA01-1AX0
TP270-6: 6AV6 5450CA10-0AX0
TP270-10: 6AV6 545-0CC10-0AX0
TP700: 6AV2 124-0GC01-0AX0
TP1200: 6AV2 124-0MC01-0AX0
TP900: 6AV2 124-0JC01-0AX0
TP1500: 6AV2 124-0QC02-0AX0

HMI Siemens KTP và TP Comfort

KTP400 basic
KTP600
KTP700
KTP900
KTP1000
TP700 Comfort: 6AV2124-0GC01-0AX0
TP900 Comfort: 6AV2124-0JC01-0AX0
TP1200 Comfort: 6AV2124-0MC01-0AX0
TP1500 Comfort: 6AV2124-0QC02-0AX0
TP1900 Comfort: 6AV2124-0UC02-0AX0
Các dòng KP400 Comfort, KP700 Comfort, ……

HMI Siemens MP Series:

MP177-6: 6AV6 642-0EA01-3AX0
MP277-8: 6AV6 634-0CB01-1AX1, 6AV6 634-0BD01-1AX1
MP277-10: 6AV6 634-0CD01-1AX1, 6AV6 634-0ED01-2AX1, 6AV6 634-0DD01-1AX1
MP377-12: 6AV6 644-0DA10-0AX0
MP377-15: 6AV6 644-0DB10-0AX0
MP377-19: 6AV6 644-0AC01-2AX1

Màn hình Siemens OP series:

OP3: 6AV3 503-1DB10
OP5: 6AV3 505-1FB00, 6AV3 505-1FB01, 6AV3 505-1FB12
OP7: 6AV3 607-1JC00-0AX1, 6AV3 607-1JC20-0AX1, 6AV3 607-1JC30-0AX1,
OP15: 6AV3 515-1EB00, 6AV3 515-1EB01, 6AV3 515-1EB30, 6AV3 515-1EB32,
OP17: 6AV3 617–1JC00-0AX1, 6AV3 617–1JC00-0AX2,
OP25: 6AV3 525-1EA01-0AX0, 6AV3 525-1EA41-0AX0, 6AV3 525-1EA41-0AX1
OP27: 6AV3 627-1LK00-1AX0, 6AV3 627-1JK00-0AX0
OP170B: 6AV6 542-0BB15-2AX0
OP177B: 6AV6 642-ODC01-1AX1, 6AV6 642-ODA01-1AX1
OP270: 6AV6 542-0CA10-0AX0, 6AV6 542-0CC10-0AX0,
OP277: 6AV6 643-0BA01-1AX0, 6AV6 643-0CD01-1AX1

Màn hình Siemens TD200:

6ES7 272-0AA20-0YA0, 6ES7 272-0AA30-0YA0

Màn hình Siemens Smart 700 iE:

6AV6 648-0AC11-3AX0, 6AV6 648-0BC11-3AX0, 6AV6 648-0CC11-3AX0

Màn hình Siemens Smart 1000 iE:

6AV6 648-0AE11-3AX0, 6AV6 648-0BE11-3AX0, 6AV6 648-0CE11-3AX0

Các lỗi thường gặp ở màn hình HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0

Lỗi hư hỏng phần cảm ứng hoặc phím bấm màn hình: Là lỗi thường gặp nhất khi sử dụng màn hình HMI Siemens sau khoảng 5 – 7 năm. Loại màn hình này có thiết kế tấm cảm ứng dạng điện trở nên khi người dùng bấm quá nhiều vào một điểm trên màn hình HMI Siemens dẫn đến lỗi lệch điểm, nhấn không ăn hoặc màn hình bị lệch.
Lỗi hư phần hiển thị LCD: Trên màn hình HMI Siemens, phần hiển thị LCD cũng rất dễ bị hư hỏng với các lỗi như loang, mờ LCD, lên màn hình trắng hoặc không sáng đèn…
Lỗi hư bo cao áp, hư bóng đèn: Đây là lỗi xuất hiện khi bạn bật màn hình nhưng LCD không xuất hiện ánh sáng dù cảm ứng còn tác dụng.
Hư bo CPU: Là lỗi không khởi động được hoặc khởi động giữa chừng và không vào chương trình được.
Lỗi hư cổng truyền thông với PLC hoặc các thiết bị khác: Khi trên màn hình xuất hiện dấu # ở vùng hiển thị và nhập dữ liệu thì chứng tỏ HMI đã mất kết nối với PLC. Lỗi này cần được sửa chữa và thay thế linh kiện chính hãng mới đảm bảo ổn định lâu dài.
Lỗi hư nguồn trên Mainboard: Nguyên nhân của lỗi này thường là do các yếu tố trong màn hình HMI Siemens quyết định nên khi gặp lỗi thường phải có sự can thiệp kỹ thuật mới sửa chữa hiệu quả.

Dịch vụ mở khoá mật khẩu (Crack password) và chuyển đổi chương trình màn hình ….tất cả các dòng Mở khoá mật khẩu (Crack password), Chuyển đổi chương trình sang màn hình mới, Dịch và chuyển đổi ngôn ngữ khi có yêu cầu: Chuyển từ tiếng Anh, Tiếng Trung, Tiếng Nhật,….sang Tiếng Việt, Download sang màn hình mới và bàn giao hoặc lắp đặt tại Nhà máy Cung cấp phần mềm lập trình và sơ đồ cáp miễn phí .

Crack Chuyển đổi phần mềm cho Màn hình Delta
Crack Chuyển đổi phần mềm cho Màn hình Fuji
Crack Chuyển đổi phần mềm cho Màn hình Omron
Crack Chuyển đổi phần mềm cho Màn hình PAnasonic
Crack Chuyển đổi phần mềm cho Màn hình Winview
Crack Chuyển đổi phần mềm cho Màn hình Hitech
Crack Chuyển đổi phần mềm cho Màn hình Proface

03 bước chuẩn đoán hư hỏng màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0

Bước 1: Ghi nhận thông tin hư hỏng của màn hình HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 trên thực tế máy đang chạy
Bước này khá quan trọng, chúng ta dựa vào những thông tin hư hỏng từ màn hình cảm ứng Siemens Simatic KTP1200 như: Không nhấn được, không cảm ứng được, không khởi động được, không lên nguồn, không có kết nối PLC, Loang mờ LCD không thấy hình, vỡ cảm ứng…để có hướng kiểm tra.

Bước 2: Kiểm tra ngoại quan

Kiểm tra ngoại quan bên ngoài màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 giúp chúng ta xác định trước nguyên nhân và cáchkhắc phục
Kiểm tra xem màn hình cảm ứng HMI Siemens Simatic Smart 700 IE 6AV6648-0BC11-3AX0 có bị vỡ, bể hay cong vênh hay không?
Kiểm tra xem các điểm trên màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 có bị nhấn quá nhiều tại 1 vị trí hay không? Có vết đểlại.
Kiểm tra xem bo mạch màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 có bị cháy nổ không?
Kiểm tra xem cầu chì hoặc nguồn cấp cho màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 có bị hỏng, chạm hay đứt ở đâu không?
Kiểm tra dây truyền thông xem có bị đứt hay đoản mạch không?

Bước 3: Kiểm tra và tự xử lý nếu hư hỏng nhẹ 1 trong các lỗi

Sửa chữa màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 Lỗi lệch điểm cảm ứng: tiến hành vào Systerm Config rồi Calib, hiệu chỉnh lại điểm cảm ứng,sau khi hiệu chuẩn nếu màn hình báo thành công thì khả năng bạn có thể sử dụng lại nó lên đến 80%. Đôi khi calib xong các điểm đã hư hỏng vẫn không thể tự phục hồi được, cần thay mới.
Sửa chữa màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 Cảm ứng nhấn không có tác dụng: Kiểm tra kết nối PLC, nếu mất kết nối có thể nhấn không có tác dụng. Kiểm tra dây cảm ứng bên trong bo mạch có đứt hay không?
Sửa chữa màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 Lỗi không lên màn hình: Kiểm tra nguồn điện cấp cho màn hình bằng đồng hồ đo VOM. Cóthể màn hình bị mất nguồn. Hoặc kiểm tra bóng cao áp, led hoặc nguồn cấp cho bo cao áp.Thường là 12V.
Sửa chữa màn hình cảm ứng HMI Siemens Smart 700 IE 6AV6648-0BC11-3AX0 Lỗi không kết nối được hoặc nhập liệu không được: Có thể đứt dây kết nối từ PLC hoặc thiết bị khác tới màn hình. Màn hình Siemens Smart 700 IE 6AV6648-0BC11-3AX0 nếu không kết nối được sẽ lên các dấu # và báo lỗi, ở các màn hình khác thì sẽ xuất hiện lỗi dạng ” COM1 & COM2 or PLC Connection Fault”
Lên đèn nguồn nhưng không lên màn hình: Kiểm tra điện áp có nằm trong ngưỡng haykhông? Kiểm tra bóng đèn cao áp hoặc LED. Kiểm tra phần hiển thị LCD.
Trong trường hợp đã làm các bước trên màn vẫn không khắc phục được hết nguyên nhân hưhỏng màn hình, bạn hãy liên hệ với các đơn vị sửa chữa có uy tín để được trợ giúp và kiểm tra kỹ hơn.

Bảng mã lỗi màn hình Siemens Smart 700 IE 6AV6648-0BC11-3AX0

Mã lỗi / Hiện tượng	Nguyên nhân phổ biến	Cách khắc phục
No loadable project found	HMI không có chương trình, hoặc đã bị xóa mất	Nạp lại chương trình từ phần mềm TIA Portal
The operating system is not licensed	Mất bản quyền hệ điều hành do update lỗi hoặc can thiệp phần mềm không hợp lệ	Dùng ProSave để khôi phục hệ điều hành chính hãng
OS Update required	Phiên bản chương trình mới hơn hệ điều hành HMI hiện tại	Cập nhật firmware OS bằng ProSave
OS does not match the configured device	Chương trình nạp sai model phần cứng HMI	Kiểm tra lại cấu hình phần cứng trong TIA Portal trước khi tải chương trình
Invalid image version	File chương trình không tương thích với OS hiện tại	Biên dịch lại chương trình đúng phiên bản hệ điều hành
Touch calibration failed	Lỗi cảm ứng, liệt điểm hoặc không điều khiển được	Thay mới tấm cảm ứng hoặc sửa bo điều khiển touch
PLC not reachable	HMI không giao tiếp được với PLC	Kiểm tra địa chỉ IP, kết nối mạng và cấu hình Profinet / MPI / Profibus
Communication error (Profinet/Profibus/MPI)	Lỗi cổng truyền thông, cấu hình sai, hoặc cáp lỗi	Kiểm tra cấu hình truyền thông, cáp, đầu nối và thiết bị PLC
IP address conflict	Trùng địa chỉ IP với thiết bị khác trong mạng	Đặt lại địa chỉ IP khác cho HMI hoặc thiết bị xung quanh
Error loading screen	Lỗi trong quá trình khởi động chương trình giao diện	Xuất lại file từ TIA Portal, nạp lại vào HMI
Backlight failure	Đèn nền LCD bị hỏng, không còn ánh sáng	Kiểm tra hoặc thay cụm đèn nền, màn hình LCD
Màn hình không lên nguồn	Mất nguồn, IC nguồn cháy, tụ lọc hư, bo nguồn lỗi	Kiểm tra nguồn cấp 24VDC, sửa hoặc thay thế bo nguồn
Màn hình chỉ hiển thị logo Siemens (treo logo)	Mất chương trình, mất OS, hỏng phần mềm hoặc phần cứng	Dùng ProSave để khôi phục hệ điều hành, sau đó nạp lại chương trình từ TIA Portal
Device restarts continuously (loop reset)	Lỗi chương trình, nguồn không ổn định, tụ lọc yếu, CPU lỗi	Thay tụ lọc, cấp nguồn ổn định, kiểm tra lại chương trình và phần cứng
Bootloader mode active	Thiết bị đang ở chế độ chờ cập nhật hệ điều hành	Dùng ProSave để nạp lại OS chính hãng
System error / STOP error / màn hình xanh	Lỗi nghiêm trọng trong hệ điều hành hoặc bo mạch chính	Khôi phục bằng ProSave, nếu không được thì kiểm tra phần cứng
HMI is in Transfer mode nhưng không kết nối được PC	Sai địa chỉ, sai driver hoặc lỗi kết nối	Kiểm tra cáp USB/Ethernet, tắt tường lửa, dùng đúng driver kết nối
Upload failed / Download failed	Lỗi khi nạp chương trình do sai cấu hình hoặc lỗi phần cứng	Kiểm tra file project, kiểm tra cáp và phiên bản phần mềm
Không cảm ứng được / cảm ứng bị liệt	Hư touch panel, IC xử lý cảm ứng lỗi	Vệ sinh hoặc thay mới panel cảm ứng, kiểm tra bo mạch cảm ứng
Màn hình bị sọc, chớp, loang màu	Lỗi LCD, cáp tín hiệu đứt, IC hiển thị hỏng	Thay tấm nền LCD hoặc sửa bo điều khiển hình ảnh
Không lưu được chương trình sau khi nạp	Bộ nhớ bị lỗi hoặc định dạng sai	Định dạng lại bộ nhớ, hoặc thay IC nhớ (trong trường hợp lỗi phần cứng)

Dịch vụ của TRAN GIA Sửa màn hình HMI Siemens

-Chuyên Nhận sửa chữa màn hình HMi khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển, màn hình BOP hiển thị,…

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, TRẦN GIA sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng

Dịch vụ lắp đặt sửa chữa TRAN GIA bao gồm

– Sửa chữa, khôi phục các bo mạch điện tử : Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, BITEK sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), … sử dụng phụ tùng chính hãng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

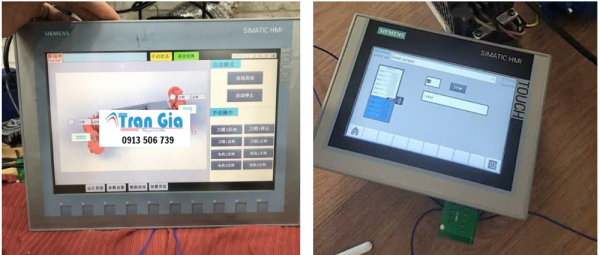

Dưới đây là một số hình ảnh màn hình HMI đang trong quá trình sửa chữa tại TRAN GIA

Hình ảnh màn hình HMI đang trong quá trình sửa chữa tại TRAN GIA Automation

Quy trình sửa màn Hình HMI công nghiệp

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia — Văn phòng đại diện TRAN GIA Autonation

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa Chữa màn hình HMI Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
