TRAN GIA Automation chúng tôi chuyên cung cấp màn hình Mitsubishi bảo hành 12 tháng, ngoài ra chúng tôi là Bảo hành, sửa màn hình cảm ứng HMI MITSUBISHI Model: FCA610MT Serial: 0389 Thay bóng màn hình hư hỏng linh kiện chính hãng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng

Trường hợp cần thay tấm cảm ứng, LCD cho màn hình Mitsubishi

1. Khi cần thay tấm cảm ứng (Touch Panel)

Biểu hiện thường gặp:

• Màn hình vẫn hiển thị hình ảnh bình thường, nhưng cảm ứng không nhạy, chạm sai vị trí, hoặc liệt hoàn toàn.

• Cảm ứng bị loạn, tự nhảy hoặc tự thao tác dù không chạm.

• Mặt cảm ứng bị xước, nứt, mờ đục, hoặc dính bụi dầu công nghiệp khiến thao tác khó.

• Đã vệ sinh hoặc hiệu chỉnh (calibration) nhưng vẫn không khắc phục được.

Nguyên nhân:

• Lớp film cảm ứng bị lão hóa, hỏng sau thời gian dài sử dụng.

• Cáp tín hiệu cảm ứng lỏng hoặc đứt.

• IC điều khiển cảm ứng (Touch Controller) bị hỏng.

• Mặt kính cảm ứng bị nứt do va đập hoặc siết ốc quá chặt khi lắp đặt.

Giải pháp:

• Thay film cảm ứng mới đúng kích thước và chuẩn loại (Resistive / Analog).

• Vệ sinh và kiểm tra lại cáp cảm ứng khi thay.

• Nếu mặt cảm ứng bị nứt, nên thay cả mặt kính cảm ứng để đảm bảo độ bền và độ chính xác.

 2. Khi cần thay màn hình hiển thị (LCD Panel)

Biểu hiện nhận biết:

• Màn hình tối đen hoàn toàn nhưng vẫn nghe tiếng relay hoặc có thể thao tác cảm ứng được.

• Màn hình sáng trắng, sọc ngang / dọc, chớp tắt liên tục, hoặc hiển thị nhòe màu.

• Hình ảnh hiển thị bị loang màu, đốm sáng, đốm đen.

• Màn hình bị nứt vỡ, xuất hiện vết đen lan rộng sau va đập.

Nguyên nhân:

• Đèn nền (backlight LED) bị cháy hoặc mạch inverter hỏng.

• LCD panel xuống cấp, lỗi cáp dữ liệu.

• IC driver điều khiển hiển thị bị lỗi.

• Hư hại cơ học do va chạm hoặc siết khung không đúng kỹ thuật.

Giải pháp:

• Nếu chỉ hư đèn nền → có thể thay LED backlight.

• Nếu panel bị sọc, vỡ, loang → cần thay LCD panel mới đúng mã màn hình.

• Khi thay nên kiểm tra luôn board nguồn và main để đảm bảo điện áp cấp cho LCD ổn định.

 3. Khi nào nên thay cả cảm ứng và LCD cùng lúc

Nên thay cả hai bộ phận nếu:

• Màn hình bị va đập mạnh, vừa vỡ kính cảm ứng, vừa mất hình hoặc có đốm đen.

• Thiết bị đã sử dụng lâu năm (hơn 5 năm) và LCD bắt đầu xuống cấp, ánh sáng yếu.

• Khi mở ra thấy ẩm, oxy hóa, bong keo giữa cảm ứng và LCD.

Lưu ý khi thay thế:

• Chọn linh kiện đúng mã model HMI (ví dụ: GOT1000, GOT2000…).

• Kiểm tra kỹ kích thước, loại cáp, và đầu nối FFC/FPC trước khi lắp.

• Sau khi thay, cần hiệu chỉnh lại cảm ứng (Touch Calibration) trong phần cài đặt hệ thống.

Nguyên nhân bóng màn hình Mitsubishi hư hỏng

Tuổi thọ đèn nền (Backlight) giảm

• Đèn CCFL hoặc LED trong màn hình Mitsubishi có tuổi thọ giới hạn.

• Sau thời gian dài sử dụng, ánh sáng yếu, hiển thị mờ hoặc không đều.

Điện áp cấp cho đèn nền không ổn định

• Nguồn vào dao động, quá áp hoặc thấp áp làm bóng màn hình nhanh hỏng.

• Có thể dẫn đến nhấp nháy, mờ dần hoặc cháy đèn.

Linh kiện điều khiển đèn nền trên bo mạch hỏng

• IC đèn nền, transistor, tụ lọc hoặc các linh kiện liên quan bị hỏng, chập, già hóa.

• Hậu quả là đèn nền không sáng hoặc sáng không đều.

Màn hình bị va đập hoặc tác động cơ học

• Rơi, đè mạnh, rung lắc làm đèn nền bị nứt, chập hoặc mất hiệu suất.

Nhiệt độ và môi trường làm việc khắc nghiệt

• Nhiệt độ cao, ẩm ướt, bụi bẩn làm giảm tuổi thọ bóng màn hình và các linh kiện đi kèm.

• Có thể gây chập mạch hoặc oxy hóa mạch đèn nền.

Sự cố từ mạch inverter (với màn hình CCFL)

• Mạch inverter cung cấp điện áp cao cho CCFL bị lỗi sẽ làm đèn nền không sáng hoặc cháy nhanh.

Thiết kế hoặc lỗi từ nhà sản xuất (ít gặp)

• Một số lô màn hình Mitsubishi có lỗi linh kiện dẫn đến đèn nền nhanh xuống cấp hơn bình thường.

Hướng dẫn cách sửa một số lỗi thường gặp của màn hình Mitsubishi

1. Màn hình không lên nguồn

Biểu hiện:

• Không sáng đèn, không hiện logo Mitsubishi.

• Không có phản hồi khi cấp nguồn.

Nguyên nhân:

• Nguồn cấp sai hoặc yếu (thường 24VDC).

• Đấu ngược cực tính nguồn.

• Cầu chì hoặc diode bảo vệ cháy.

• Bo nguồn hoặc IC nguồn bị hỏng.

Cách kiểm tra & xử lý:

1. Dùng đồng hồ đo kiểm tra điện áp cấp vào (đảm bảo 24V ±10%).

2. Kiểm tra cực tính (+/-) và dây nguồn có bị sụt áp.

3. Mở máy kiểm tra cầu chì bảo vệ, thay nếu đứt.

4. Nếu có nguồn mà máy vẫn chết, kiểm tra mạch nguồn, IC regulator, tụ lọc.
   → Trường hợp bo nguồn chết: cần thay linh kiện hoặc bo nguồn mới.

 2. Màn hình lên nguồn nhưng không hiển thị

Biểu hiện:

• Có đèn báo nguồn, nhưng không thấy hình.

• Có thể vẫn thao tác cảm ứng, hoặc nghe relay “tạch” khi khởi động.

Nguyên nhân:

• Hỏng LCD hoặc đèn nền.

• Lỏng cáp nối giữa LCD và main.

• Hư IC điều khiển hiển thị.

Cách xử lý:

1. Chiếu đèn pin vào màn hình – nếu thấy mờ giao diện → hỏng đèn nền.

2. Mở ra kiểm tra cáp LCD, vệ sinh và gắn lại chắc chắn.

3. Nếu LCD bị sọc, trắng hoặc không sáng → thay panel LCD tương thích đúng model.

 3. Màn hình chỉ hiện logo Mitsubishi rồi treo

Biểu hiện:

• Màn hình khởi động nhưng dừng ở logo, không vào giao diện chính.

Nguyên nhân:

• Lỗi phần mềm (firmware) hoặc project bị hỏng.

• Bộ nhớ flash trong HMI lỗi.

Cách xử lý:

1. Kết nối HMI với máy tính qua cáp USB hoặc Ethernet.

2. Dùng phần mềm GT Designer3 hoặc GT Works3 để nạp lại project.

3. Nếu không vào được project, dùng GT Recovery để nạp lại firmware.

4. Nếu vẫn treo, cần kiểm tra lại IC flash hoặc mainboard.

 4. Màn hình bị loạn cảm ứng / liệt cảm ứng

Biểu hiện:

• Chạm sai vị trí, không nhận thao tác hoặc tự nhảy.

Nguyên nhân:

• Lớp cảm ứng (film touch) bị chai, ẩm hoặc rách.

• Cáp cảm ứng lỏng hoặc gãy.

• IC điều khiển cảm ứng bị lỗi.

Cách xử lý:

1. Vệ sinh bề mặt cảm ứng sạch bụi, dầu.

2. Kiểm tra cáp cảm ứng, cắm lại chắc chắn.

3. Nếu vẫn không hoạt động → thay tấm cảm ứng mới đúng model.

4. Sau khi thay, vào System Menu → Calibration để hiệu chỉnh lại điểm chạm.

 5. Màn hình tự tắt mở, reset liên tục

Biểu hiện:

• HMI đang chạy thì tự khởi động lại.

Nguyên nhân:

• Nguồn không ổn định (dao động dưới 22V).

• Bo nguồn yếu, IC nguồn lỗi.

• Firmware lỗi hoặc CPU treo.

Cách xử lý:

1. Đo điện áp 24VDC khi chạy, đảm bảo ổn định.

2. Thử cấp nguồn riêng để loại trừ lỗi từ tủ điện.

3. Nếu vẫn reset, kiểm tra mạch nguồn và CPU.

4. Cập nhật lại firmware mới từ GT Designer3.

 6. HMI không kết nối được với PLC Mitsubishi

Biểu hiện:

• Thông báo “Communication error”, “PLC not found”.

Nguyên nhân:

• Sai cổng COM, baud rate hoặc cấu hình kết nối.

• Cáp truyền thông hư, lỏng.

• PLC hoặc HMI dùng firmware không tương thích.

Cách xử lý:

1. Kiểm tra lại cấu hình truyền thông trong GT Designer3 (RS232/485/Ethernet).

2. Đảm bảo địa chỉ, baud rate, parity trùng với PLC.

3. Thử thay cáp hoặc đổi cổng kết nối.

4. Cập nhật firmware cho HMI và PLC nếu cần.

 7. Màn hình hiển thị sai màu, loang màu hoặc có đốm đen

Biểu hiện:

• Màn hình hiển thị lệch màu, mờ, hoặc loang sáng.

Nguyên nhân:

• Đèn nền LED hỏng, LCD xuống cấp.

• Tấm phản quang bị ẩm, hỏng lớp keo.

Cách xử lý:

• Thay LED backlight hoặc panel LCD mới.

• Dán keo chống ẩm khi lắp lại để kéo dài tuổi thọ.

Các dòng màn hình HMI Mitsubishi chúng tôi đã sửa chữa

Dòng GOT1000 Series

• GT1020-LBD, GT1030-HBD

• GT1040-QBBD, GT1040-LBD

• GT1050-QBBD, GT1050-HBD

• GT1150-QBBD, GT1155-QBBD

• GT1575-VNBA, GT1585-STBA, GT1595-XTBA

Dòng GOT2000 Series (mới nhất)

• GT2104-PMBDS, GT2105-QSBD, GT2107-WTBD

• GT2308-VTBA, GT2310-VTBD, GT2312-STBD

• GT2505-VTBD, GT2507-WTBD

• GT2708-STBA, GT2710-VTBA, GT2712-STBD

• GT2715-XTBA, GT2720-STBD

Dòng GS Series (HMI giá rẻ cho PLC FX)

• GS2107-WTBD, GS2110-WTBD

• GS2112-WTBD, GS2104-WTBD

Dòng A Series và E Series (đời cũ)

• A950GOT, A970GOT, A975GOT, A985GOT

• E100, E200, E1060, E1070, E1100, E1151

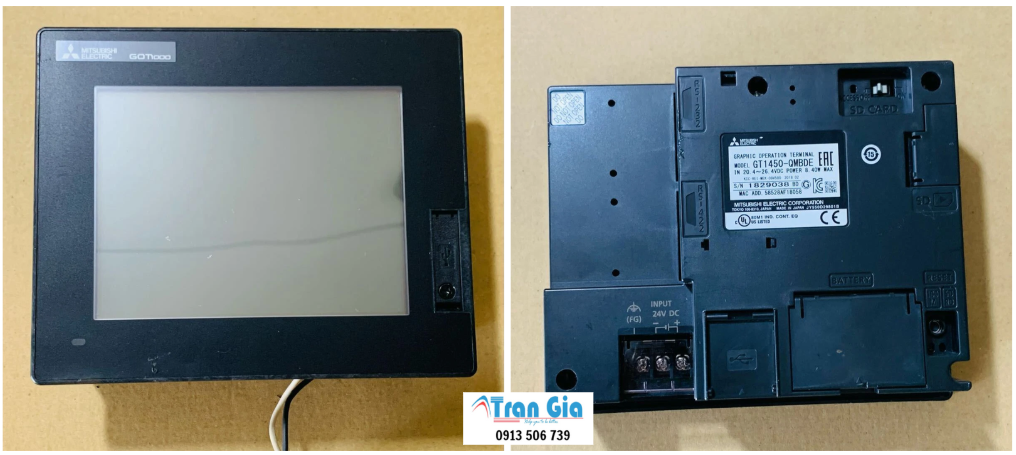

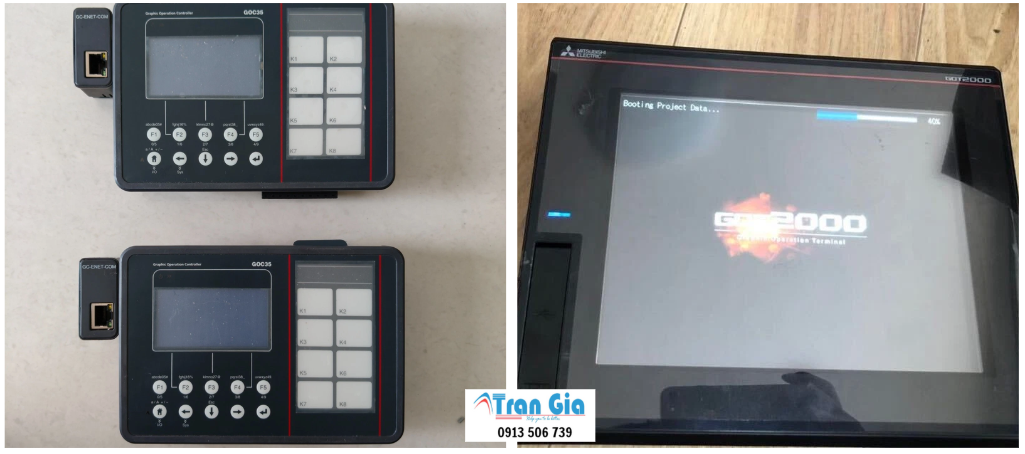

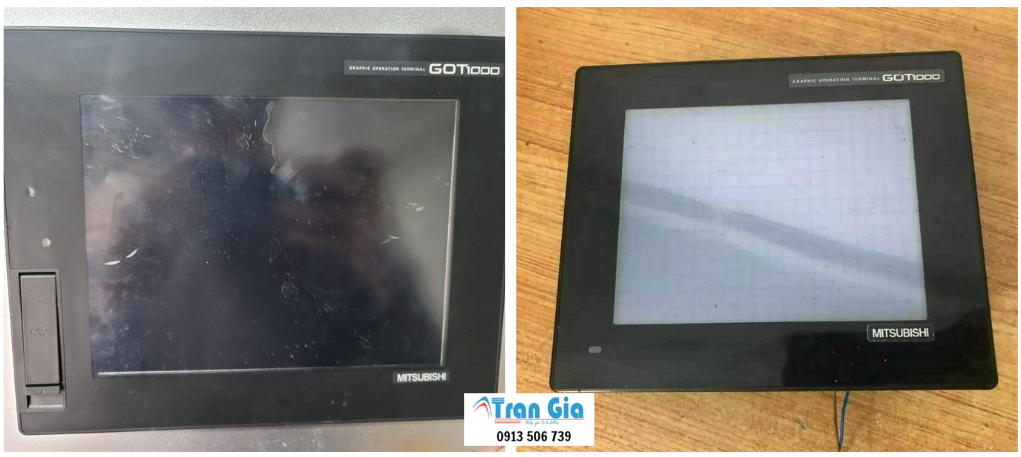

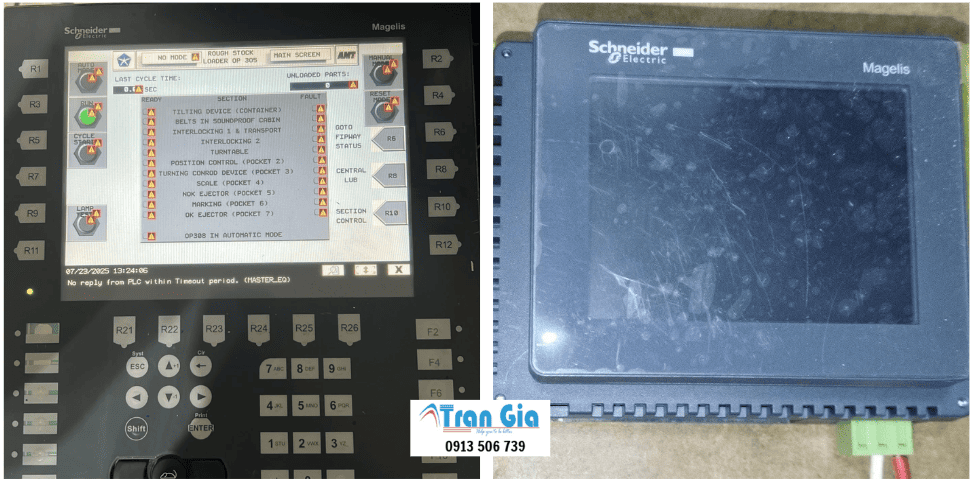

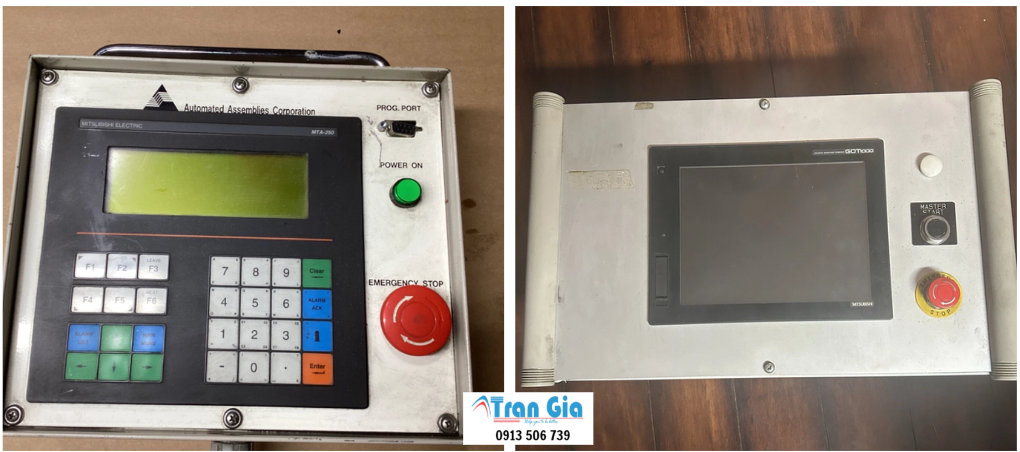

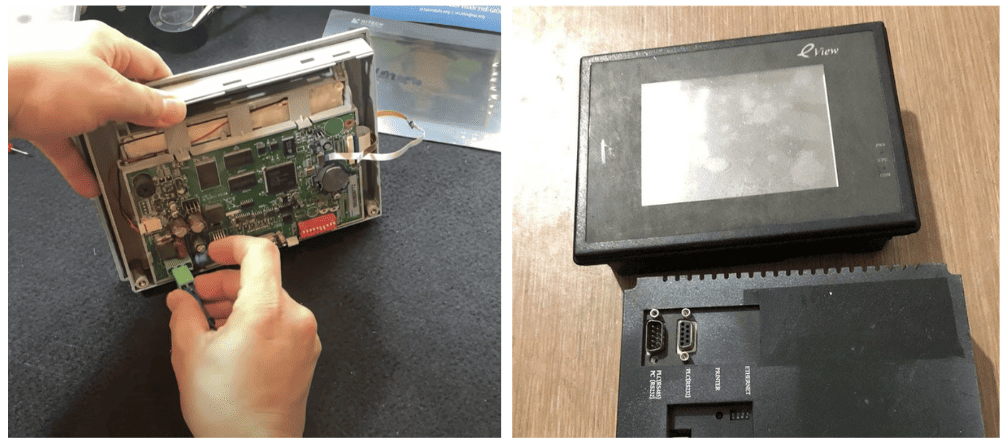

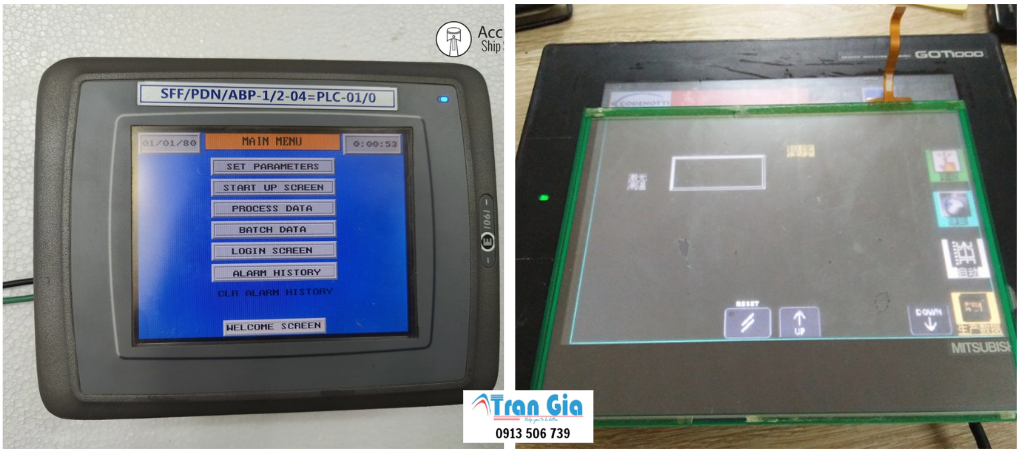

Dưới đây là một số hình ảnh màn hình HMI đang trong quá trình sửa chữa tại TRAN GIA

Những lỗi chúng tôi đã có kinh nghiệm sửa màn hình HMI Mitsubishi

– Sửa màn hình HMI Mitsubishi bị lỗi / hư bo nguồn, bo công suất, bo CPU.

– Sửa màn hình HMI Mitsubishi bị mất nguồn, không thể khởi động.

– Sửa màn hình HMI Mitsubishi bị nổ tụ, nổ bo mạch.

– Sửa màn hình HMI Mitsubishi bị nứt/ bể màn hình cảm ứng

– Sửa màn hình HMI Mitsubishi cảm ứng không ăn, bị đơ, không thể điều khiểnSửa màn hình HMI Mitsubishi bị lỗi màn hình LCD

– Sửa màn hình hiển thị mờ, chấm đen, hiển thị sọc

– màn hình HMI Mitsubishi bị lỗi chương trình, lỗi kết nối, nhận lập trình HMI Mitsubishi,

– Màn hình HMI Mitsubshi bị nứt, vỡ.

– Màn hình HMI bị hư nguồn hay có nguồn nhưng màn hình không hiển thị.

– Màn hình bị mất cảm ứng.

– Màn hình HMI Mitsubishi bị treo, màn hình bị đơ.

– HMI Mitsubishi không kết nối được với PLC.

– Thiết bị HMI Mitsubishi bị lỗi kết nối, hư chương trình.

– Màn hình HMI hiển thị sọc dọc.

Dịch vụ của TRAN GIA Sửa màn hình HMI Mitsubishi

-Chuyên Nhận sửa chữa màn hình HMi khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển, màn hình BOP hiển thị,…

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, TRẦN GIA sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng

Quy trình sửa màn Hình HMI công nghiệp

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Bảo hành, sửa màn hình cảm ứng HMI MITSUBISHI Model: FCA610MT Serial: 0389 Thay bóng màn hình hư hỏng linh kiện chính hãng

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng
