TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI MCGS bảo hành 12 tháng, ngoài ra chúng tôi là Chuyên thay cảm ứng cho Màn hình MCGS TPC1061TD bị lệch cảm ứng để màn hình hoạt động bình thường với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng

Nguyên nhân màn hình MCGS TPC1061TD bị lệch cảm ứng

1. Tấm cảm ứng (Touch panel) bị lão hóa

• MCGS TPC1061TD sử dụng công nghệ cảm ứng điện trở, sau thời gian dài sử dụng (thường 3–5 năm), lớp màng cảm ứng bị mòn hoặc biến dạng.

• Sự mài mòn này khiến tín hiệu điện trở không còn chính xác → tọa độ bấm hiển thị sai lệch so với vị trí thật.

2. Cáp tín hiệu cảm ứng lỏng hoặc oxy hóa

• Cáp nối giữa tấm cảm ứng và bo mạch chính nếu bị lỏng, oxy hóa hoặc đứt ngầm sẽ khiến tín hiệu truyền đi bị sai → lệch điểm chạm.

3. Ảnh hưởng môi trường làm việc

• Nhiệt độ cao, độ ẩm lớn hoặc bụi bẩn tích tụ bên trong làm tấm cảm ứng giãn nở, cong nhẹ hoặc bị ẩm mạch.

• Điều này dẫn tới sai số khi xác định tọa độ bấm.

4. Lỗi phần mềm hoặc chưa hiệu chuẩn lại cảm ứng

• Sau khi thay chương trình hoặc firmware, dữ liệu hiệu chuẩn cảm ứng có thể bị mất hoặc sai.

• Nếu lâu ngày không calibrate lại, tọa độ cảm ứng sẽ không khớp với hình ảnh hiển thị.

5. Hư hỏng IC điều khiển cảm ứng

• IC chuyên xử lý tín hiệu cảm ứng bị lỗi hoặc hoạt động không ổn định → tín hiệu tọa độ bị sai lệch liên tục.

Các linh kiện chúng tôi luôn có sẵn phục vụ công tác sửa chữa màn hình MCGS TPC1061TD bị lệch cảm ứng

– Tấm cảm ứng, mặt cảm ứng màn hình HMI : 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch LCD, mặt hiển thị LCD: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch các thương hiệu Kyocera, Sharp, NEC,…
– Board CPU màn hình HMI
– Board truyền thông màn hình HMI : Các Bo truyền thông và IC truyền thông
– Board nguồn: Tất cả các dòng kể cả IPC
– Bóng cao áp: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
– Board kết nối truyền thông: CAN bus, Profibus, ….
– Cáp lập trình: USB, RS232, Ethernet

– Sửa chữa màn hình HMI  bị hư màn hình cảm ứng với các lỗi như: nứt gương, bể gương cảm ứng do va đập; hoặc gương cảm ứng không nhạy, cảm ứng chậm; hoặc gương cảm ứng bị rạn thành nhiều đường nhỏ li ti do lão hóa, do sử dụng trong phòng nhiệt cao trong thời gian dài,…

– Sửa chữa màn hình HMI bị hư màn hình LCD, có thể do LCD bị lỗi hiển thị (hiển thị mờ, nhòe chữ, ánh sáng không đều, hiển thị chấm đen,…), hoặc do LCD bị lão hóa do dùng lâu ngày trong điều kiện khắc nghiệt

– Sửa chữa màn hình HMI bị lỗi kết nối với các thiết bị khác

– Màn hình HMI bị mất nguồn, hư nguồn Và một số các lỗi khác

Các bước thực hiện thay tấm kính cảm ứng màn hình MCGS TPC1061TD bị lệch cảm ứng

1. Bước 1 : Chúng ta tiến hành kiểm tra hiện trạng màn hình.
2. Bước 2 : Tháo vỏ nhựa mặt sau lưng của màn hình HMI Touchwin, tháo dây cảm ứng cũ và gắn dây nối dài cho cảm ứng mới để thử tấm kính cảm ứng trước khi thay thế.
3. Bước 3 : Gắn thử cảm ứng mới vào dây nối dài, đặt đè lên mặt trước rồi cấp lại nguồn cho màn hình.
4. Bước 4 : Chờ màn hình khởi động xong thì bấm kiểm tra thử, nếu cảm ứng nhận chuẩn hoặc gần chuẩn thì có thể tiến hành bước tiếp theo. Nếu lệch nhiều thì có  thể phải hiệu chỉnh thử, đề phòng do lỗi phần cứng trên mạch điện tử.
5. Bước 5: Thực hiện tháo cảm ứng cũ ra khỏi màn hình :Tháo cable cảm ứng ra khỏi mạch. Tháo toàn bộ khung nhôm có gắn bo mạch và LCD của màn hình ra ngoài. Bóc lớp mặt nạ phía trước màn hình. Sấy ấm bằng máy sấy hoặc khò nhiệt cho nóng ấm màn hình để lớp keo bên dưới tấm cảm ứng có độ nhả, dễ bóc. Tiền hành tháo dần từ 1 góc tấm cảm ứng cũ rồi theo đó gỡ bỏ hoàn toàn tấm cảm ứng cũ. Vệ sinh lại toàn bộ khung nhựa.
6. Bước 6 : Tiến hành lắp tấm cảm ứng mới vào khung :
Đặt thử tấm cảm ứng mới vào khung nhựa và căn vị trí.
Bóc lớp bóng bảo vệ bên dưới và lớp giấy cho phần băng keo hai mặt.
Gắn cố định tấm cảm ứng lên khung nhựa cho đúng vị trí đã căn chỉnh.
7. Bước 7 : Vệ sinh và gắn lại phần khung có bo mạch và LCD của màn hình vào.

8. Bước 8 : Gắn lại dây cảm ứng và tiến hành lắp lại vỏ lưng của màn hình.

9. Bước 9 : Cấp nguồn và thử lại tấm cảm ứng mới. Nếu vẫn hoạt động thì chuyển sang bước tiếp theo.

10. Bước 10 : Gắn mặt dán bảo vệ mới :
Tắt nguồn màn hình.
Đặt thử mặt nạ mới để căn vị trí cho chuẩn.
Bóc lớp bóng bảo vệ bên ngoài của tấm cảm ứng.
Bóc bỏ lớp bóng bảo vệ mặt dưới và giấy của băng keo ở mặt nạ cảm ứng mới.
Đặt mặt bóng bảo vệ vào khung, căn 1 góc rồi theo cạnh đó căn sang góc thứ 2. Khi khớp với vị trí đã căn thì theo đó thả nhẹ cho tấm bóng dán dần ra
cạnh và góc còn lại.
Dùng khăn để đè lên mặt bóng kéo từ trong ra ngoài để mặt nạ dán lên khung cho căng đều.
11. Bước 11 : Hoàn tất quá trình
Cấp nguồn lại cho màn hình và vào System Menu của HMI Touchwin
Chọn tới phần hiệu chỉnh cảm ứng. Nếu cảm ứng quá lệch, khó bấm vào thì có thể dùng chuột máy tính để kết nối cổng USB và bấm chọn tới phần System Setting trong System Menu để vào phần hiệu chỉnh cảm ứng Touch
Panel, trong đó có hiệu chỉnh lực bấm, độ trễ và Calibration để căn chỉnh lại cho cảm ứng chuẩn vị trí bấm.
Vào được phần hiệu chỉnh thì bấm lên cảm ứng lần lượt theo các vị trí chỉ định. Sau đó bấm tiếp các vị trí kiểm tra theo yêu cẩu của màn hình. Nếu thành công, màn hình sẽ thoát ra ngoài. Chúng ta chọn Home để thoát hoàn toàn.
Mọi thứ hoạt động tốt thì tiến hành tắt nguồn và gắn lại bộ ốc vít mặt lưng cho màn hình.
Cấp nguồn lại và quay video hiện trạng trước khi bàn giao cho khách hàng

Các dòng màn hình HMI MCGS chúng tôi tiếp nhận sửa chữa & thay thế linh kiện

• MCGS TPC Series: TPC7062K, TPC7062KX, TPC7062KW, TPC7062TD, TPC7062T, TPC7062T2…

• MCGS TPC10 Series: TPC1061TD, TPC1061T, TPC1062KD, TPC1062T, TPC1062KX…

• MCGS TPC12 / TPC15 Series: TPC1251TD, TPC1561TD…

• MCGS i Series: i7030, i7030X, i7050, i7050X…

• MCGS MT Series: MT6070, MT8100, MT8150…

Dịch vụ sửa chữa & thay thế linh kiện:

• Thay tấm cảm ứng (touch panel)

• Thay màn hình LCD

• Sửa nguồn, bo mạch điều khiển

• Xử lý lỗi liệt cảm ứng, lệch điểm, chập chờn

• Khắc phục lỗi không lên nguồn, màn hình trắng, sọc ngang/dọc

• Cập nhật phần mềm, hiệu chuẩn cảm ứng

Những lỗi thường gặp ở màn hình HMI MCGS

• Sửa chữa màn hình cảm ứng HMI bị hư bo nguồn, bo công suất, bo CPU.
• Sửa chữa màn hình cảm ứng HMI bị mất nguồn, không thể khởi động.
• Sửa chữa màn hình cảm ứng HMI bị bị nổ tụ, nổ bo mạch.
• Sửa chữa màn hình cảm ứng HMI bị bể màn hình cảm ứng
• Sửa chữa màn hình cảm ứng HMI bị đơ, không thể điều khiển
• Thay màn hình cảm ứng HMI mọi kích thước.
• Sửa chữa màn hình cảm ứng HMI bị màn hình LCD,  hiển thị sọc ,..
• Sửa chữa màn hình cảm ứng HMI bị hỏng chương trình, lỗi kết nối,…
• Màn hình bị vệt đen,đục .
• Màn hình bị sọc ngang,dọc,bị tối không vận hành được.
• Màn hình bị vỡ do ngoại lực tác động,làm vở LCD hiển thị.
• Cảm ứng không nhạy, thậm chí là không thể bấm được, bị loạn điểm hoặc là mất cảm ứng từng vùng
• Màn hình hiển thị hình ảnh bị bể (vỡ)
• Màn hình không lên nguồn, không thể khởi động được hoặc có thể khởi động được nhưng phải mất rất nhiều thời gian, lúc khởi động được lúc không
• Màn hình có lên nguồn nhưng lại xuất hiện lỗi hiển thị 1 màu như đen, tím, đỏ, vàng, trắng, xanh,…
• Màn hình xuất hiện kẻ sọc, mờ nhòe, loang màu, có trường hợp màn hình không sáng lên, bị tối đen cần phải sửa màn hình HMI
• Ngoài ra còn có rất nhiều lỗi khác mà màn hình HMI gặp phải cần phải sửa chữa

Dịch vụ của TRAN GIA Sửa màn hình HMI MCGS

-Chuyên Nhận sửa chữa màn hình HMi khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển, màn hình BOP hiển thị,…

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, TRẦN GIA sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng

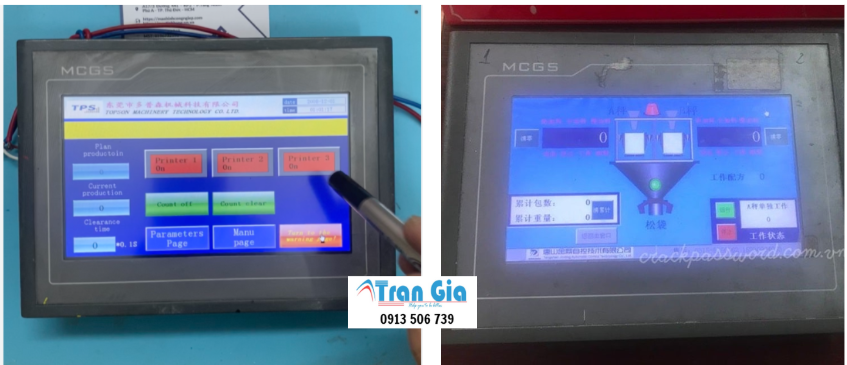

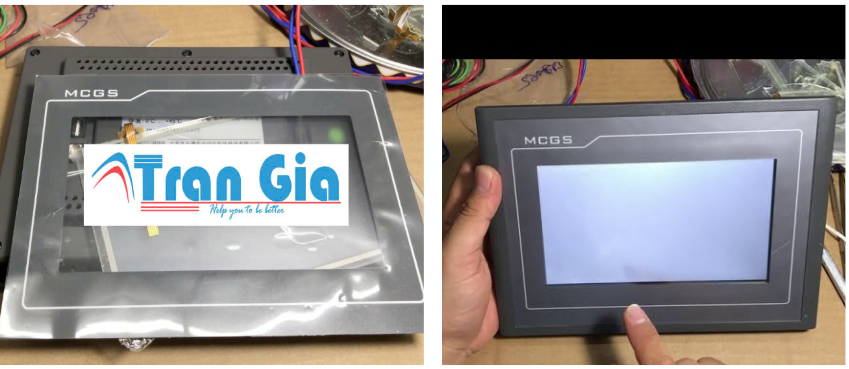

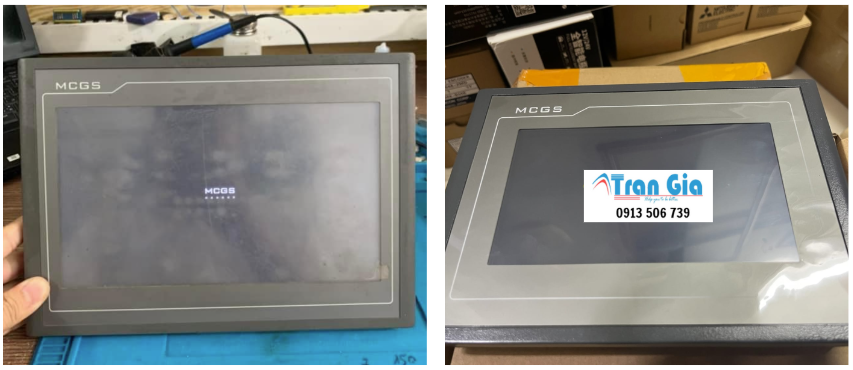

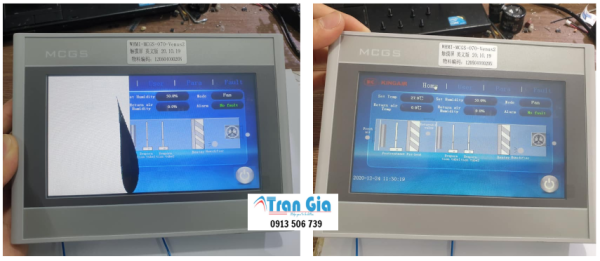

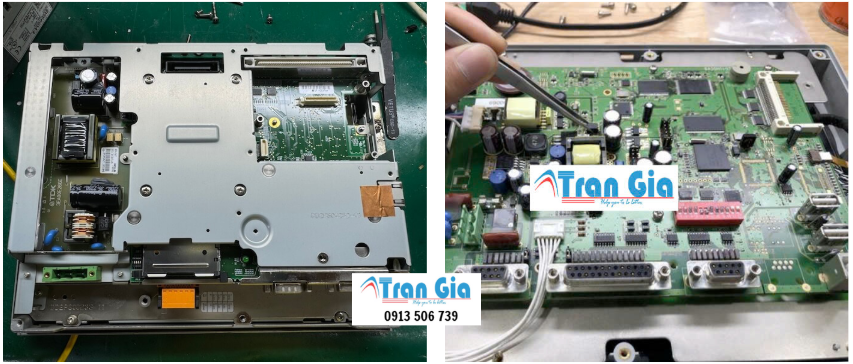

Dưới đây là một số hình ảnh màn hình HMI đang trong quá trình sửa chữa tại TRAN GIA

Quy trình sửa màn Hình HMI công nghiệp

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Chuyên thay cảm ứng cho Màn hình MCGS TPC1061TD bị lệch cảm ứng để màn hình hoạt động bình thường

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa Chữa màn hình HMI Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
