TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI bảo hành 12 tháng, ngoài ra chúng tôi là Dịch vụ sửa HMI LS, sửa màn hình cảm ứng công nghiệp LS giá rẻ g với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng

Các bước thực hiện thay tấm kính cảm ứng màn hình HMI LS

1. Bước 1 : Chúng ta tiến hành kiểm tra hiện trạng màn hình.
2. Bước 2 : Tháo vỏ nhựa mặt sau lưng của màn hình HMI LS, tháo dây cảm ứng cũ và gắn dây nối dài cho cảm ứng mới để thử tấm kính cảm ứng trước khi thay thế.
3. Bước 3 : Gắn thử cảm ứng mới vào dây nối dài, đặt đè lên mặt trước rồi cấp lại nguồn cho màn hình.
4. Bước 4 : Chờ màn hình khởi động xong thì bấm kiểm tra thử, nếu cảm ứng nhận chuẩn hoặc gần chuẩn thì có thể tiến hành bước tiếp theo. Nếu lệch nhiều thì có  thể phải hiệu chỉnh thử, đề phòng do lỗi phần cứng trên mạch điện tử.
5. Bước 5: Thực hiện tháo cảm ứng cũ ra khỏi màn hình :Tháo cable cảm ứng ra khỏi mạch. Tháo toàn bộ khung nhôm có gắn bo mạch và LCD của màn hình ra ngoài. Bóc lớp mặt nạ phía trước màn hình. Sấy ấm bằng máy sấy hoặc khò nhiệt cho nóng ấm màn hình để lớp keo bên dưới tấm cảm ứng có độ nhả, dễ bóc. Tiền hành tháo dần từ 1 góc tấm cảm ứng cũ rồi theo đó gỡ bỏ hoàn toàn tấm cảm ứng cũ. Vệ sinh lại toàn bộ khung nhựa.
6. Bước 6 : Tiến hành lắp tấm cảm ứng mới vào khung :
Đặt thử tấm cảm ứng mới vào khung nhựa và căn vị trí.
Bóc lớp bóng bảo vệ bên dưới và lớp giấy cho phần băng keo hai mặt.
Gắn cố định tấm cảm ứng lên khung nhựa cho đúng vị trí đã căn chỉnh.
7. Bước 7 : Vệ sinh và gắn lại phần khung có bo mạch và LCD của màn hình vào.
8. Bước 8 : Gắn lại dây cảm ứng và tiến hành lắp lại vỏ lưng của màn hình.
9. Bước 9 : Cấp nguồn và thử lại tấm cảm ứng mới. Nếu vẫn hoạt động thì chuyển sang bước tiếp theo.
10. Bước 10 : Gắn mặt dán bảo vệ mới

Tắt nguồn màn hình.
Đặt thử mặt nạ mới để căn vị trí cho chuẩn.
Bóc lớp bóng bảo vệ bên ngoài của tấm cảm ứng.
Bóc bỏ lớp bóng bảo vệ mặt dưới và giấy của băng keo ở mặt nạ cảm ứng mới.
Đặt mặt bóng bảo vệ vào khung, căn 1 góc rồi theo cạnh đó căn sang góc thứ 2. Khi khớp với vị trí đã căn thì theo đó thả nhẹ cho tấm bóng dán dần ra
cạnh và góc còn lại.
Dùng khăn để đè lên mặt bóng kéo từ trong ra ngoài để mặt nạ dán lên khung cho căng đều.
11. Bước 11 : Hoàn tất quá trình
Cấp nguồn lại cho màn hình và vào System Menu của HMI LS
Chọn tới phần hiệu chỉnh cảm ứng. Nếu cảm ứng quá lệch, khó bấm vào thì có thể dùng chuột máy tính để kết nối cổng USB và bấm chọn tới phần System Setting trong System Menu để vào phần hiệu chỉnh cảm ứng Touch
Panel, trong đó có hiệu chỉnh lực bấm, độ trễ và Calibration để căn chỉnh lại cho cảm ứng chuẩn vị trí bấm.
Vào được phần hiệu chỉnh thì bấm lên cảm ứng lần lượt theo các vị trí chỉ định. Sau đó bấm tiếp các vị trí kiểm tra theo yêu cẩu của màn hình. Nếu thành công, màn hình sẽ thoát ra ngoài. Chúng ta chọn Home để thoát hoàn toàn.
Mọi thứ hoạt động tốt thì tiến hành tắt nguồn và gắn lại bộ ốc vít mặt lưng cho màn hình.
Cấp nguồn lại và quay video hiện trạng trước khi bàn giao cho khách hàng

CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH HMI LS

Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
– Sửa chữa màn hình cảm ứng HMI LS Lỗi cảm ứng, cảm ứng không nhạy, mất cảm ứng, màn hình HMI hiển thị nhưng không thao tác được…
– Sửa chữa màn hình cảm ứng HMI LS Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
– Sửa chữa màn hình cảm ứng HMI LS Bị lỗi bo mạch dẫn đến không thể kế nối với PLC
– Sửa chữa màn hình cảm ứng HMI LS Bị lỗi truyền thông
– Sửa màn hình HMI bị loang, mờ, lên đèn nguồn nhưng không lên màn hình, bị hư LCD hiển thị
– Sửa chữa màn hình cảm ứng HMI LS Nứt, vỡ màn hình HMI
– Sửa chữa màn hình cảm ứng HMI LS Hư nguồn HMI
– Sửa chữa màn hình cảm ứng HMI LS Có nguồn nhưng màn hình không hiển thị.
– Sửa chữa màn hình cảm ứng HMI LS Treo màn hình, màn hình đơ.
Sau đây chúng tôi sẽ giúp bạn khắc phục sửa màn hình HMI bị lỗi nhanh nhất:
1. Bộ xử lý bị lỗi (màn hình HMI LS cảm ứng và bàn phím bị lỗi): chúng ta cần thay thế hoặc sửa chữa hàn IC cảm ứng, hàn lại hoặc thay thế CPU, hoặc cần xem lại lỗi phần mềm thường là một nút cảm ứng nào đó bị mắc kẹt.
2. Sửa màn hình HMI LSbị lỗi nhưng bàn phím sử dụng bình thường: nên thay thế IC và kiểm tra CPU xem có bị mất kết nối hay bị chập không (có khả năng phần mềm bình thường, CPU bị lỗi nhưng ít gặp)….
3. Sửa lỗi không thể bật hiệu chỉnh, cảm ứng bị lệch: đưa về mặc định của nhà sản xuất hoặc thay thế màn hình cảm ứng mới.
4. Khi mở máy màn hình HMI LS xuất hiện tình trạng lệch cảm ứng có thể hiệu chỉnh, nhưng nếu không có tác dụng: thay chip cell của màn hình cảm ứng, thiết lập lại thông số của CPU, hàn lại hoặc thay thế IC cảm ứng, kiểm tra điện trở xung quanh IC cảm ứng xem có bị đứt mạch hay không, thay dây cáp màn hình cảm ứng …
5. Sửa chữa HMI LS cảm ứng bị lỗi, tháo ra khởi động lại vẫn không được: bốn góc màn hình cảm ứng bị ép chặt: có thể vứt bỏ gioăng xung quanh. Cáp kết nối màn hình cảm ứng với mainboard chính bị đứt: hàn các vị trí tương ứng.

Những lỗi trên màn hình  LS mà chúng tôi đã sửa chữa thành công :

Các lỗi của màn hình HMI gồm có

– Màn hình cảm ứng HMI bị nứt, vỡ

– Màn hình cảm ứng HMI hiển thị mờ

– Màn hình cảm ứng HMI hiển thị bị chấm đen

– Màn hình cảm ứng HMI bị hiển thị sọc LCD

– Màn hình cảm ứng HMI không hiển thị, không sáng

– Màn hình HMI bị treo (bị đơ), không thể cảm ứng

– Màn hình cảm ứng HMI chạm không ăn

– Màn hình HMI bị lỗi nguồn, mất nguồn

– Màn hình  bị lỗi cao áp

– Màn hình bị lỗi không kết nối được với PLC

Màn hình  Hmi HMi LS Cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…

Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ

Hư phần cao áp:  Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình

Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm,  Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Dịch vụ mở khoá mật khẩu (Crack password) và chuyển đổi chương trình màn hình ….tất cả các dòng Mở khoá mật khẩu (Crack password), Chuyển đổi chương trình sang màn hình mới, Dịch và chuyển đổi ngôn ngữ khi có yêu cầu: Chuyển từ tiếng Anh, Tiếng Trung, Tiếng Nhật,….sang Tiếng Việt, Download sang màn hình mới và bàn giao hoặc lắp đặt tại Nhà máy Cung cấp phần mềm lập trình và sơ đồ cáp miễn phí .

• Crack Chuyển đổi phần mềm cho Màn hình Delta
• Crack Chuyển đổi phần mềm cho Màn hình Fuji
• Crack Chuyển đổi phần mềm cho Màn hình Omron
• Crack Chuyển đổi phần mềm cho Màn hình PAnasonic
• Crack Chuyển đổi phần mềm cho Màn hình Winview
• Crack Chuyển đổi phần mềm cho Màn hình Hitech
• Crack Chuyển đổi phần mềm cho Màn hình Proface

Những lỗi hư hỏng thường gặp trên màn hình HMI LS

Màn hình cảm ứng HMI LS trong quá trình hoạt động thường xảy ra các trường hợp hư hỏng như sau:
Sửa màn hình cảm ứng HMI LS Hư hỏng do thời gian sử dụng quá lâu

Sửa màn hình cảm ứng HMI LS Hư board  nguồn do chạm chập, cháy nổ, hoặc do sét đánh
Trong trường hợp bạn bị hư hỏng board nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Board này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.

Sửa màn hình cảm ứng HMI LS Hư bo CPU
Bo CPU là một bo mạch quan trọng nhất nhất của màn hình do vậy phải xác định rõ nguyên nhân hư hỏng để có hướng sửa chữa và khắc phục. Bo CPU thường sử dụng nguồn điện rất thấp: 5V, 3.3V, 12V,… nên chúng rất dễ bị tác động bởi các Sốc điện áp hoặc trước dòng điện
ngắn mạch. chúng có thể Hư phần nguồn hoặc phần giao tiếp với các IC nhớ, IC dao động, IC Việc sửa chữa Bo này cũng rất phức tạp và bạn cần phải có chuyên môn cao cũng như các thiết bị hỗ trợ cho bạn như: mỏ hàn, khò nhiệt, đồng hồ VOM, đồng hồ đo xung, sóng,… mới có thể tìm ra nguyên nhân hư hỏng.
Chúng tôi khuyên bạn nên tìm đến các chuyên gia trong lĩnh vực này để được tư vấn và sửa chữa một cách nhanh nhất.

Sửa màn hình cảm ứng HMI LS Hư phần cảm ứng, hư Tấm cảm ứng
Tấm cảm ứng là một bộ phận được sử dụng nhiều nhất một trong màn hình hmi, do vậy chúng sẽ là bộ phận dễ hư hỏng nhất. thông thường các nguyên nhân hư hỏng bắt nguồn từ việc chúng ta sử dụng màn hình không đúng cách, nhấn quá mạnh hoặc nhấn quá nhiều vào một
điểm trong thời gian dài dẫn đến màn hình bị liệt điểm cảm ứng hoặc có thể không nhấn được, một số trường hợp còn bị lệch điểm.
Việc sửa chữa và thay thế Tấm cảm ứng cho màn hình HMI cũng khá đơn giản. Tuy nhiên trong rất nhiều trường hợp sau khi thay cảm ứng xong chúng ta cần phải hiệu chỉnh lại giá trị điện trở.
Việc này xảy ra rất nhiều ở màn hình của các hãng có phần cảm ứng dạng điện trở như: Siemens MP, TP, Delta, Hitech, Easyview, Weinview, Redlion,…

Sửa màn hình cảm ứng HMI LS Hư hỏng phần hiển thị LCD
Phần hiển thị LCD trong màn hình HMI là bộ phận thường xuyên xảy ra hư hỏng. Các triệu chứng hư hỏng bao gồm: Loang LCD, Mờ, phồng rộp, sọc ngang màn hình, sọc dọc màn hình, màn hình không hiển thị được, màn hình bị nhòe,…
Có rất nhiều nguyên nhân dẫn đến hư hỏng nhưng chủ yếu thời gian sử dụng màn hình quá lâu, do lỗi của nhà sản xuất, hư hỏng cáp kết nối LCD, hư bo giao tiếp LCD, bị phồng rộp do hoạt động trong môi trường nhiệt độ cao và độ ẩm không khí lớn.

Sửa màn hình cảm ứng HMI LS Hư phần kết nối truyền thông với PLC
Đa phần các nguyên nhân hư hỏng kết nối truyền thông với PLC là do bị chạm nguồn điện, phần còn lại do lỗi sản xuất linh kiện và thời gian sử dụng thiết bị quá lâu.
Việc sửa chữa màn hình hư cổng truyền thông cũng tốn thời gian vì màn hình HMI ngày nay cấu tạo khá phức tạp. Tuy nhiên nếu hư ở trường hợp này thì phương án sửa chữa vẫn kinh tế.

Bảng mã lỗi màn hình HMI LS

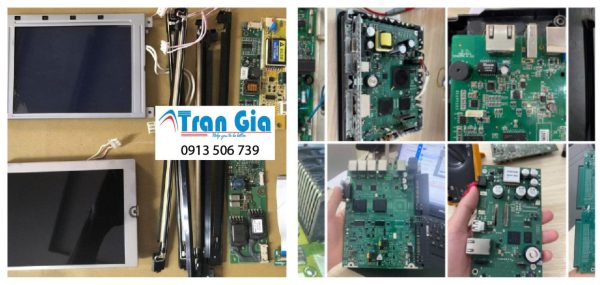

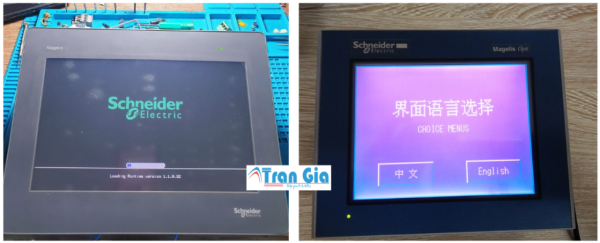

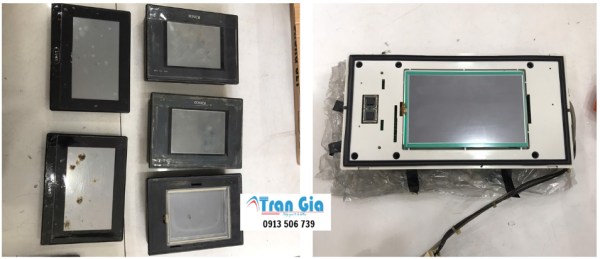

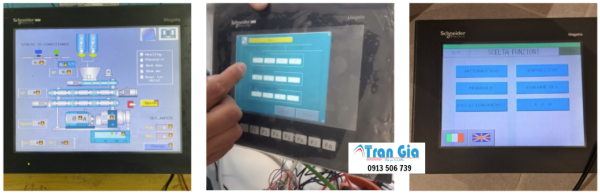

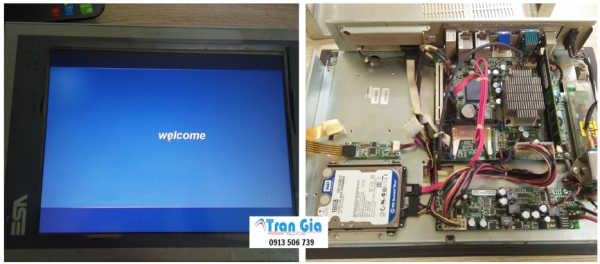

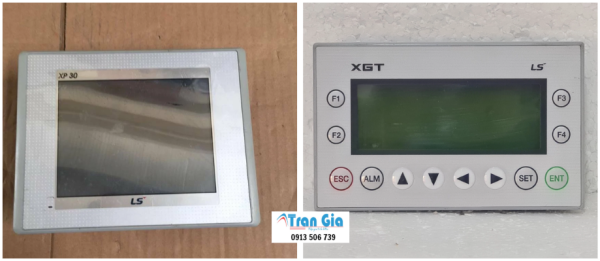

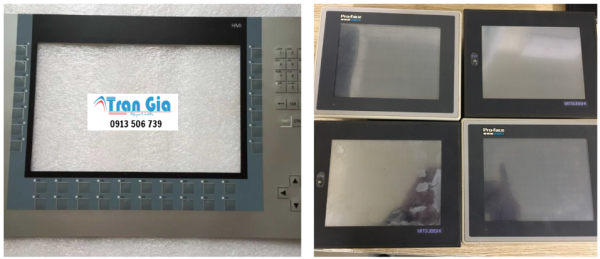

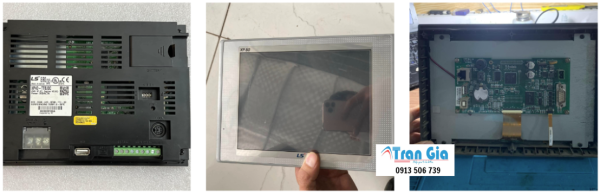

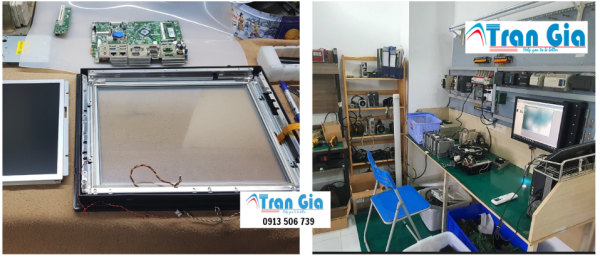

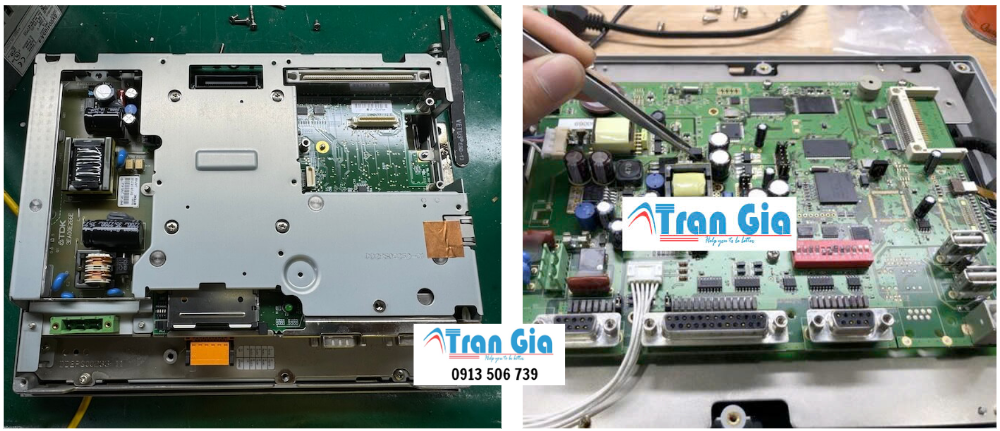

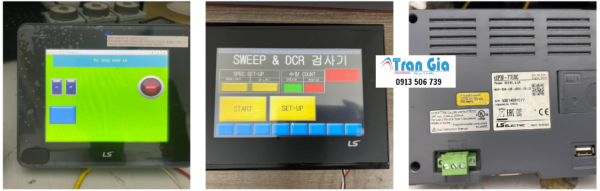

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa tại Trần Gia Automation

Quy trình sửa màn Hình HMI công nghiệp

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
