TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI bảo hành 12 tháng, ngoài ra chúng tôi là Hướng dẫn lập trình màn hình HMI Allen Bradley 2711P-T15C4D8 và nhiều loại màn hình khác nhanh chóng TP HCM với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

Các lỗi thường gặp ở màn hình HMI Allen Bradley 2711P-T15C4D8

– Sửa chữa màn hình HMI Allen Bradley 2711P-T15C4D8 bị nứt màn hình cảm ứng, vỡ gương cảm ứng

– Thay gương cảm ứng HMI Allen Bradley 2711P-T15C4D8 mọi kích thước

– Sửa chữa màn hình LCD HMI Allen Bradley 2711P-T15C4D8 bị lõa hóa, bị hiện thị mờ, bị chấm đen

– Sửa chữa màn hình HMI Allen Bradley 2711P-T15C4D8 bị hư bo mạch, hư bo nguồn

– Lập trình màn hình HMI Allen Bradley 2711P-T15C4D8, viết chương trình HMI theo yêu cầu

– Phục hồi dữ liệu màn hình HMI Allen Bradley 2711P-T15C4D8 và nhiều loại khác

– Hướng dẫn lập trình màn hình HMI Allen Bradley 2711P-T15C4D8 và nhiều loại màn hình khác

– Traning nhà máy theo nội dung được yêu cầu

Những lợi ích của phương án sửa chữa màn hình HMI thay vì mua mới

Đa số các màn hình cảm ứng HMI Allen Bradley hàng theo máy đều có cài password chống upload chương trình, việc crackpassword khá khó khăn và chi phí tương đối cao, vì thế việc sửa chữa màn hình HMI để sử dụng lại là phương án tối ưu nhất, giúp khách hàng tiết kiệm chi phí vá thời gian dừng máy ngắn nhất có thể.

Sửa màn hình cảm ứng HMI Allen Bradley giúp khách hàng giảm chi phí tối đa khi mua mới thiết bị (chi phí sửa thường chỉ bằng dưới 40% so mới giá màn hình mua mới)

Giúp tiết kiệm thời gian đặt hàng mới (2-4 tuần) đối với các mã model hiếm và khó tìm, đặc biệt là màn hình theo máy OEM.

Sửa màn hình cảm ứng HMI Allen Bradley làm giảm tối đa tỷ lệ giảm năng suất sản xuất khi dây chuyền không thể hoạt động vì thiết bị lỗi.

Sửa màn hình cảm ứng HMI Allen Bradley  giúp khách hàng sản xuất ngay, không để thời gian chờ đợi thay thế vì thiết bị lỗi, đình truệ đơn hàng, hợp đồng…vv

Đội ngũ kỹ sư của TRAN GIA sẽ tiến hành vệ sinh, chỉnh lại độ sáng và calib lại màn hình HMI sau khi sửa chữa, vì thế màn hình HMI sẽ sáng hơn, rõ nét hơn và nhạy hơn so với ban đầu

Đặc biệt, TRAN GIA chuyên cung cấp các linh kiện, phụ kiện chính hãng sửa chữa và thay thế cho tất cả các loại màn hình HMI, Màn hình LCD, cảm ứng công nghiệp các hãng tiêu chuẩn Châu Âu, Nhật, Đài Loan, Hàn Quốc…

Với các lỗi về phần cảm ứng của màn hình HMI Allen Bradley  thì hầu hết cần phải thay thế tấm cảm ứng là màn hình có thể trở lại hoạt động bình thường.

Với lỗi màn hình hiển thị LCD không khắc phục được =>  TRAN GIA Luôn có sẵn hơn 500 mẫu mã luôn sẵn sàng để phục vụ quý khách hàng nhanh nhất.

Bảng mã lỗi màn hình HMI Allen Bradley

Hướng dẫn lập trình màn hình HMI Allen Bradley 2711P-T15C4D8

I. Chuẩn bị trước khi lập trình

1. Phần mềm cần cài đặt:

• FactoryTalk View Studio ME (Machine Edition).

• FactoryTalk Linx (trước đây là RSLinx Enterprise) để thiết lập truyền thông.

• Driver USB hoặc Ethernet nếu cần upload/download chương trình.

2. Cáp kết nối:

• Cáp Ethernet hoặc USB để nạp chương trình vào HMI.

• Đảm bảo HMI và máy tính cùng subnet IP nếu dùng Ethernet.

II. Các bước lập trình cơ bản

Bước 1: Tạo dự án mới

• Mở phần mềm FactoryTalk View Studio ME.

• Chọn “Machine Edition (ME)” và nhấn “New”.

• Đặt tên dự án, chọn loại màn hình là: PanelView Plus 7 Performance – 1500 (15 inch).

• Chọn độ phân giải: 1024×768.

• Chọn ngôn ngữ (ví dụ: English, Vietnamese nếu có).

Bước 2: Thiết lập tag giao tiếp

A. Giao tiếp với PLC Allen Bradley

• Vào RSLinx Enterprise trong cây dự án.

• Vào Communication Setup.

• Chọn tab Local > Add device (chọn PLC như ControlLogix/CompactLogix).

• Cấu hình địa chỉ IP hoặc đường dẫn thiết bị nếu qua USB.

• Tạo shortcut (ví dụ: PLC1) và gán với thiết bị.

B. Tạo Tag nội bộ hoặc từ PLC

• Vào mục Tag > chọn HMI Tag nếu không dùng tag từ PLC.

• Gán tên, kiểu dữ liệu (BOOL, INT, DINT, REAL…), địa chỉ nếu lấy từ PLC.

Bước 3: Thiết kế giao diện HMI

• Kéo thả các đối tượng từ thanh công cụ:

  • Numeric Input/Display: hiển thị số, nhập giá trị.

  • Multistate Indicator: hiển thị trạng thái nhiều màu.

  • Push Button: nút nhấn điều khiển (Start/Stop…).

  • Gắn Tag: nhấn vào đối tượng > chọn “Connections” > gán tag đọc/ghi.

Bước 4: Cấu hình màn hình khởi động và navigation

• Tạo startup screen: chuột phải vào màn hình cần đặt > chọn “Startup”.

• Tạo navigation button để chuyển màn hình:

  • Kéo nút button > gán action “Display” > chọn màn hình cần nhảy đến.

Bước 5: Nạp chương trình vào HMI

Cách 1: Qua Ethernet

• Vào Tools > Transfer Utility.

• Chọn file .MER trong dự án.

• Nhập địa chỉ IP của HMI.

• Nhấn “Send”.

Cách 2: Qua USB

• Copy file .MER ra USB.

• Cắm USB vào HMI.

• Vào Configuration > Load Application > chọn file .MER từ USB > Load.

III. Một số lưu ý lập trình

• Luôn đặt tên tag và màn hình rõ ràng, dễ hiểu.

• Dùng “Alarm Setup” nếu cần cảnh báo lỗi.

• Thường xuyên lưu và tạo bản sao lưu (backup) file .APA (Application Archive).

• Tránh lặp lại tag hoặc dùng tên tag trùng với từ khóa hệ thống.

Chuyên sửa chữa & thay thế màn hình HMI Allen-Bradley

• Sửa chữa màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE bị hư bo nguồn.
• Sửa chữa màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE hư bo công suất.
• Sửa chữa màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE hư bo CPU.
• Khởi động rất lâu mới lên màn được.
• Chập chờn lúc khởi động được lúc không
• Màn hình bị loang màu, hoen ố, kẻ sọc, mờ không thấy rõ.
• Màn hình không sáng lên.
• Màn hình bị tối đen.
• Màn hình không boot load được chương trình giao diện vận hành
• Màn hình bị treo, đơ lag không điều khiển được.
• Lỗi các cổng truyền thông, dẫn tới việc không kết nối được với PLC và máy tính.
• Màn hình có lên nguồn – Nhưng nhấp nháy, hay bị lỗi chỉ hiển thị 1 màu như: Trắng, xanh, vàng, đỏ, tím, đen,…
• Sửa chữa lỗi cả phần cứng và phần mềm firmware của màn hình Hmi.

• Cảm ứng không bấm được.
• Cảm ứng không nhạy.
• Cảm ứng bị loạn điểm.
• Mất cảm ứng từng vùng.
• Màn hình bị vỡ cảm ứng và tấm nền hiển thị.
• Không lên nguồn.
• Không khởi động được.
• Sửa chữa màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE bị bị nổ tụ, nổ bo mạch.
• Sửa chữamàn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE bị bể màn hình cảm ứng
• Thay màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE mọi kích thước với linh kieenjc hính hãng.
• Sửa chữa màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE bị màn hình LCD,  hiển thị sọc ,..
• Sửa chữa màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE bị hỏng chương trình, lỗi kết nối,…

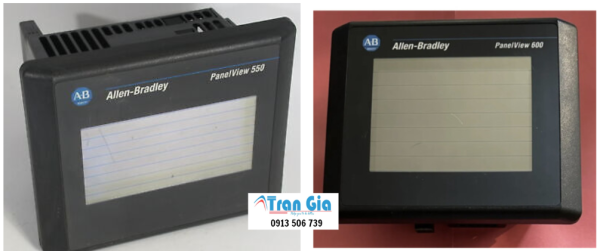

Hình ảnh một số màn hình HMI đang được sửa chữa tại Trần Gia Automation

QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION

• Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….

• Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.

• Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …

• Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).

• Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.

• Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.

• Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …

CÁC DÒNG MÀN HÌNH CẢM ỨNG MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Vì sao chọn Trần Gia chuyên cung cấp màn hình HMI

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp màn hình HMI: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Hướng dẫn lập trình màn hình HMI Allen Bradley 2711P-T15C4D8 và nhiều loại màn hình khác nhanh chóng TP HCM : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
