Sửa chữa PLC Không Có Output, Cách Xử Lý Nhanh

Hotline: 0913.506.739 – Sửa PLC Không Có Output Dù Input Vẫn Hoạt Động

Biểu hiện PLC Có Input Nhưng Không Có Output Là Gì?

Để hiểu lỗi này, có thể hình dung nguyên lý hoạt động cơ bản:

Thiết bị đầu vào → Input PLC → CPU xử lý chương trình → Output PLC → Thiết bị chấp hành

Khi Input hoạt động nhưng Output không xuất tín hiệu, vấn đề có thể nằm ở bất kỳ vị trí nào sau phần Input.

Ví dụ:

Cảm biến phát hiện sản phẩm → Input X0 ON → CPU nhận X0 → chương trình kiểm tra điều kiện → Output Y0 ON → relay kích → motor chạy.

Nếu X0 đã ON nhưng Y0 không ON, cần kiểm tra từ chương trình đến module Output.

Một số biểu hiện thường gặp:

• Đèn Input PLC sáng bình thường nhưng Output không sáng.
• Input thay đổi trạng thái nhưng Output không thay đổi.
• Output trên phần mềm không ON.
• Output trên PLC ON nhưng thiết bị bên ngoài không hoạt động.
• Một kênh Output không hoạt động.
• Nhiều kênh Output cùng mất tín hiệu.
• PLC hoạt động bình thường nhưng relay, van hoặc contactor không được kích.
• Sau khi mất điện, Output không còn hoạt động dù Input vẫn nhận tín hiệu.

Điểm quan trọng nhất là phải xác định Output không được PLC xuất ra hay PLC đã xuất nhưng thiết bị bên ngoài không nhận được.

Hai trường hợp này có cách sửa hoàn toàn khác nhau.

Cách Kiểm Tra Và Sửa PLC Có Input Nhưng Không Có Output

Để sửa PLC có Input nhưng không có Output, không nên thay module ngay. Cần kiểm tra theo trình tự từ chương trình đến phần cứng.

Bước 1: Kiểm tra trạng thái CPU

Quan sát các đèn: POWER, RUN, STOP, ERROR, FAULT.

Nếu CPU không RUN, cần xử lý trạng thái CPU trước.

Bước 2: Kiểm tra Input

Xác nhận Input đang nhận đúng tín hiệu.

Ví dụ cảm biến đưa tín hiệu vào X0.

Khi cảm biến tác động:

X0 phải chuyển sang ON.

Nếu X0 không ON thì đây chưa phải lỗi Output. Cần quay lại kiểm tra cảm biến và hệ thống Input.

Bước 3: Kiểm tra Output trên phần mềm

Đây là bước rất quan trọng.

Kết nối máy tính với PLC và theo dõi trạng thái Output trong chương trình.

Giả sử Y0 điều khiển một van điện từ.

Nếu điều kiện chương trình đã đầy đủ nhưng Y0 vẫn OFF, vấn đề có thể nằm ở logic chương trình.

Nếu Y0 đã ON trên phần mềm nhưng đèn Y0 trên module không sáng, cần kiểm tra module hoặc cấu hình phần cứng.

Bước 4: Đo điện áp tại chân Output

Dùng đồng hồ đo điện để kiểm tra trực tiếp tại terminal Output.

Nếu chương trình báo Y0 ON nhưng tại chân Output không có điện áp, cần kiểm tra module Output và nguồn cấp.

Nếu chân Output đã có điện áp nhưng thiết bị không hoạt động, lỗi có thể nằm ở dây dẫn, relay hoặc thiết bị chấp hành.

Bước 5: Kiểm tra relay và contactor

Nếu PLC điều khiển qua relay trung gian, kiểm tra xem relay có hút khi Output ON hay không.

Nếu relay không hút:

• Kiểm tra điện áp cuộn relay.
• Kiểm tra dây.
• Kiểm tra Output PLC.
• Kiểm tra COM.

Nếu relay hút nhưng contactor không đóng, cần kiểm tra tiếp điểm và mạch điều khiển contactor.

Bước 6: Kiểm tra module Output

Nếu đã xác nhận:

• Chương trình đúng.
• CPU RUN.
• Output phải ON.
• Nguồn cấp đầy đủ.
• Dây dẫn bình thường.

nhưng Output vẫn không xuất tín hiệu thì khả năng module Output bị lỗi khá cao.

Kỹ thuật viên có thể kiểm tra từng kênh và xác định linh kiện hỏng để sửa chữa.

Nguyên Nhân PLC Có Input Nhưng Không Có Output

1. Chương trình PLC chưa thỏa điều kiện để bật Output

Đây là nguyên nhân cần kiểm tra đầu tiên.

Việc Input ON không có nghĩa Output chắc chắn phải ON. Trong chương trình PLC thường có nhiều điều kiện logic, liên động và bảo vệ.

Vì vậy, nếu Input vẫn hoạt động nhưng Output không có, cần kiểm tra chương trình PLC và xác định chính xác điều kiện nào đang ngăn Output.

2. PLC đang ở trạng thái STOP hoặc lỗi CPU

Một số trường hợp PLC vẫn hiển thị trạng thái nguồn nhưng CPU không thực thi chương trình.

Khi đó, Input có thể vẫn có tín hiệu vật lý nhưng chương trình không xử lý để tạo Output.

Cần kiểm tra:

• Đèn RUN.
• Đèn ERROR/FAULT.
• Trạng thái CPU trên phần mềm.
• Mã lỗi PLC.
• Tình trạng chương trình.

Nếu PLC đang STOP hoặc FAULT, cần xử lý nguyên nhân trước khi kiểm tra sâu module Output.

3. Module Output PLC bị hỏng

Nếu chương trình đã xác định Output phải ON nhưng kênh Output không hoạt động, khả năng module Output bị lỗi cần được xem xét.

Module Output có thể bị hỏng do:

• Quá tải.
• Chập tải.
• Đấu sai điện áp.
• Điện áp ngược.
• Xung điện.
• Relay bị cháy.
• Linh kiện bán dẫn bị hỏng.
• Nhiệt độ cao.
• Tuổi thọ linh kiện.

Một dấu hiệu thường gặp là chỉ một vài kênh Output không hoạt động trong khi các kênh khác vẫn bình thường.

4. Nguồn cấp cho Output bị mất

Đây là lỗi khá dễ nhầm với lỗi module.

Một số module Output cần nguồn cấp riêng để xuất tín hiệu đến tải. Nếu nguồn này mất, PLC có thể vẫn nhận Input bình thường nhưng Output không hoạt động.

Cần kiểm tra:

• Nguồn 24VDC.
• Nguồn AC cấp cho tải.
• Cầu chì.
• MCB.
• Terminal.
• Chân COM của module Output.
• Nguồn cấp riêng cho nhóm Output.

Nếu nhiều Output cùng mất tín hiệu, cần ưu tiên kiểm tra nguồn và COM chung.

5. Relay trung gian hoặc thiết bị chấp hành bị hỏng

Trong nhiều tủ điện, Output PLC không điều khiển trực tiếp motor hoặc tải công suất lớn mà thông qua relay trung gian, contactor hoặc mạch điều khiển.

Khi đó có thể xảy ra:

PLC Output ON → Relay không hút → Contactor không đóng → Motor không chạy.

Nếu chỉ kiểm tra motor, người vận hành có thể nhầm rằng PLC không có Output.

Do đó cần kiểm tra từng tầng của mạch điều khiển.

6. Dây Output hoặc terminal bị lỗi

Dây từ module Output đến relay hoặc thiết bị chấp hành có thể bị đứt, lỏng hoặc oxy hóa.

Lỗi này thường gặp ở các tủ điện đã vận hành lâu năm hoặc thường xuyên rung động.

Cần kiểm tra: Dây tín hiệu, Terminal, Cầu đấu, Chân COM, Điểm tiếp xúc, Dây điều khiển relay.

Báo Giá Sửa PLC Có Input Nhưng Không Có Output Tại Trần Gia Automation

Chi phí sửa PLC có Input nhưng không có Output phụ thuộc vào nguyên nhân thực tế và model PLC.

Nếu lỗi chỉ nằm ở dây dẫn hoặc terminal, chi phí xử lý sẽ khác với trường hợp phải sửa bo mạch module Output.

Một số hạng mục thường được kiểm tra gồm:

Để được tư vấn và báo giá nhanh, khách hàng nên cung cấp hãng PLC, model CPU/module Output, hình ảnh đèn báo, mã lỗi nếu có và mô tả thiết bị Output đang không hoạt động.

Trần Gia Automation nhận kiểm tra, sửa chữa PLC và module PLC cho các hệ thống tự động hóa công nghiệp. Các lỗi thường gặp như PLC có Input nhưng không có Output, Output không sáng, module Output mất kênh, PLC không kích relay, PLC không điều khiển được van, contactor hoặc biến tần đều cần được kiểm tra theo từng tầng của hệ thống.

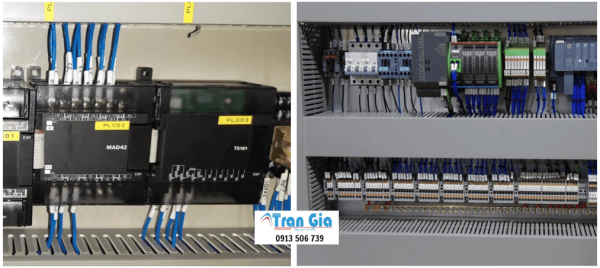

Hình ảnh một số PLC chúng tôi đang sửa chữa

Có Nên Thay Module Output Khi PLC Không Có Output?

Không phải trường hợp nào cũng cần thay module Output mới.

Nếu module chỉ bị hỏng một vài linh kiện, việc sửa chữa có thể giúp tiết kiệm chi phí và giữ nguyên hệ thống hiện tại.

Sửa module PLC thường được cân nhắc trong các trường hợp:

• Một hoặc vài kênh Output bị mất.
• Relay Output bị cháy.
• Linh kiện bảo vệ bị hỏng.
• Mạch Output bị lỗi.
• Module bị quá áp.
• Module bị chập do tải.
• Bo mạch vẫn còn khả năng phục hồi.

Ngược lại, nếu module bị cháy nghiêm trọng, bo mạch hư hỏng nhiều vị trí hoặc không còn linh kiện phù hợp thì thay thế có thể là lựa chọn tốt hơn.

Một số lưu ý khi kiểm tra Output PLC

Không nên dùng tải công suất lớn để thử trực tiếp vào Output nếu chưa xác định loại Output của PLC.

PLC có thể sử dụng nhiều dạng Output khác nhau như:

• Relay Output.
• Transistor Output.
• Triac Output.

Mỗi loại có đặc điểm điện áp, dòng điện và cách đấu dây khác nhau.

Đấu sai tải hoặc sai điện áp có thể khiến module Output bị hỏng nặng hơn.

Đặc biệt, khi kiểm tra PLC trong tủ điện đang vận hành, cần đảm bảo an toàn điện và thực hiện đo kiểm đúng quy trình
