TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI bảo hành 12 tháng, ngoài ra chúng tôi là Sửa màn hình HMI 7 INCH Llỗi hiển thị loang mờ, nhem mực, cháy màn hìn, cảm ứng bấm không nhạy,…giá cả phải chăng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng
Các bước thực hiện thay tấm kính cảm ứng màn hình HMI
1. Bước 1 : Chúng ta tiến hành kiểm tra hiện trạng màn hình.
2. Bước 2 : Tháo vỏ nhựa mặt sau lưng của màn hình HMI MCGS, tháo dây cảm ứng cũ và gắn dây nối dài cho cảm ứng mới để thử tấm kính cảm ứng trước khi thay thế.
3. Bước 3 : Gắn thử cảm ứng mới vào dây nối dài, đặt đè lên mặt trước rồi cấp lại nguồn cho màn hình.
4. Bước 4 : Chờ màn hình khởi động xong thì bấm kiểm tra thử, nếu cảm ứng nhận chuẩn hoặc gần chuẩn thì có thể tiến hành bước tiếp theo. Nếu lệch nhiều thì có thể phải hiệu chỉnh thử, đề phòng do lỗi phần cứng trên mạch điện tử.
5. Bước 5: Thực hiện tháo cảm ứng cũ ra khỏi màn hình :Tháo cable cảm ứng ra khỏi mạch. Tháo toàn bộ khung nhôm có gắn bo mạch và LCD của màn hình ra ngoài. Bóc lớp mặt nạ phía trước màn hình. Sấy ấm bằng máy sấy hoặc khò nhiệt cho nóng ấm màn hình để lớp keo bên dưới tấm cảm ứng có độ nhả, dễ bóc. Tiền hành tháo dần từ 1 góc tấm cảm ứng cũ rồi theo đó gỡ bỏ hoàn toàn tấm cảm ứng cũ. Vệ sinh lại toàn bộ khung nhựa.
6. Bước 6 : Tiến hành lắp tấm cảm ứng mới vào khung :
Đặt thử tấm cảm ứng mới vào khung nhựa và căn vị trí.
Bóc lớp bóng bảo vệ bên dưới và lớp giấy cho phần băng keo hai mặt.
Gắn cố định tấm cảm ứng lên khung nhựa cho đúng vị trí đã căn chỉnh.
7. Bước 7 : Vệ sinh và gắn lại phần khung có bo mạch và LCD của màn hình vào.
8. Bước 8 : Gắn lại dây cảm ứng và tiến hành lắp lại vỏ lưng của màn hình.
9. Bước 9 : Cấp nguồn và thử lại tấm cảm ứng mới. Nếu vẫn hoạt động thì chuyển sang bước tiếp theo.
10. Bước 10 : Gắn mặt dán bảo vệ mới
Đặt thử mặt nạ mới để căn vị trí cho chuẩn.
Bóc lớp bóng bảo vệ bên ngoài của tấm cảm ứng.
Bóc bỏ lớp bóng bảo vệ mặt dưới và giấy của băng keo ở mặt nạ cảm ứng mới.
Đặt mặt bóng bảo vệ vào khung, căn 1 góc rồi theo cạnh đó căn sang góc thứ 2. Khi khớp với vị trí đã căn thì theo đó thả nhẹ cho tấm bóng dán dần ra
cạnh và góc còn lại.
Dùng khăn để đè lên mặt bóng kéo từ trong ra ngoài để mặt nạ dán lên khung cho căng đều.
11. Bước 11 : Hoàn tất quá trình
Cấp nguồn lại cho màn hình và vào System Menu của HMI
Chọn tới phần hiệu chỉnh cảm ứng. Nếu cảm ứng quá lệch, khó bấm vào thì có thể dùng chuột máy tính để kết nối cổng USB và bấm chọn tới phần System Setting trong System Menu để vào phần hiệu chỉnh cảm ứng Touch
Panel, trong đó có hiệu chỉnh lực bấm, độ trễ và Calibration để căn chỉnh lại cho cảm ứng chuẩn vị trí bấm.
Vào được phần hiệu chỉnh thì bấm lên cảm ứng lần lượt theo các vị trí chỉ định. Sau đó bấm tiếp các vị trí kiểm tra theo yêu cẩu của màn hình. Nếu thành công, màn hình sẽ thoát ra ngoài. Chúng ta chọn Home để thoát hoàn toàn.
Mọi thứ hoạt động tốt thì tiến hành tắt nguồn và gắn lại bộ ốc vít mặt lưng cho màn hình.
Cấp nguồn lại và quay video hiện trạng trước khi bàn giao cho khách hàng
Sửa màn hình HMI 7 inch lỗi hiển thị loang mờ
Chúng tôi chuyên sửa màn hình HMI 7 inch với các lỗi thường gặp như:
– Lỗi vỡ nứt cảm ứng màn hình , cảm ứng kém nhạy, hoặc mất hẳn chức năng cảm ứng
– Lỗi màn hình không khởi động, hiển thị tối đen, trắng xóa hoặc một màu xanh …
– Lỗi truyền thông, lỗi không kết nối PLC…
– Lỗi màn hình bị kẻ sọc, loang mờ không thấy rõ, không lên đèn nền
Đối với những màn hình HMI bị loang mờ, chúng tôi sẽ xử lý trên chính LCD cũ của màn hình
Ưu điểm của phương án này so với việc phải thay mới phần hiển thị LCD:
+ Tiết kiệm thời gian, sớm đưa màn hình để phục vụ sản xuất (thời gian sửa chữa và test chỉ là 1-2 tiếng so với việc đặt hàng LCD mới nếu không có sẵn hàng),
+Tiết kiệm kinh kế
+Chất lượng hiển thị sau sửa chữa được cải thiện rõ rệt, thông số rõ nét
Các bước Kiểm tra và sửa chữa các thành phần chính của màn hình HMI
Kiểm tra nguồn điện : Sử dụng đồng hồ đo điện để kiểm tra nguồn điện cấp cho màn hình HMI. Kiểm tra xem điện áp đầu vào có đúng với thông số kỹ thuật của màn hình hay không. Nếu không đúng, bạn cần thay thế nguồn điện.
Kiểm tra bo mạch chủ: Nhìn kỹ bo mạch chủ để tìm dấu hiệu hư hỏng như cháy, hở mạch, hoặc ẩm ướt. Sử dụng đồng hồ đo điện để kiểm tra các linh kiện trên bo mạch chủ như tụ điện, điện trở, diode, tranzitor. Kiểm tra các đường dẫn trên bo mạch chủ xem có bị hở, đứt, hoặc bị oxy hóa.
Kiểm tra màn hình LCD: Kiểm tra xem màn hình LCD có bị vỡ, nứt, hay bị mờ, nhấp nháy. Kiểm tra xem các dây kết nối với màn hình LCD có bị lỏng, đứt, hay bị hỏng. Kiểm tra các chân kết nối trên màn hình LCD xem có bị gãy, oxi hóa, hay bị bẩn.
Kiểm tra các thiết bị kết nối: Kiểm tra các dây kết nối giữa màn hình HMI và các thiết bị khác xem có bị lỏng, đứt, hay bị hỏng. Kiểm tra các chân kết nối trên màn hình HMI và các thiết bị khác xem có bị gãy, oxi hóa, hay bị bẩn.
Thay thế linh kiện cho màn hình HMI
Thay thế nguồn điện : cần chắc chắn rằng nguồn điện mới tương thích với thông số kỹ thuật của màn hình HMI. Cắt nguồn điện cấp cho màn hình HMI. Tháo nguồn điện cũ và lắp đặt nguồn điện mới. Kiểm tra kỹ các dây nguồn và các kết nối để đảm bảo an toàn.
Thay thế bo mạch chủ: cần chắc chắn rằng bo mạch chủ mới tương thích với model của màn hình HMI. Cắt nguồn điện cấp cho màn hình HMI. Tháo bo mạch chủ cũ và lắp đặt bo mạch chủ mới. Kiểm tra kỹ các kết nối và các dây cáp.
Thay thế màn hình LCD: cần chọn màn hình LCD mới có cùng kích thước và độ phân giải với màn hình cũ. Cắt nguồn điện cấp cho màn hình HMI. Tháo màn hình LCD cũ và lắp đặt màn hình LCD mới. Kiểm tra kỹ các kết nối và các dây cáp.
Thay thế các thiết bị kết nối: cần chọn các thiết bị kết nối mới tương thích với màn hình HMI. Cắt nguồn điện cấp cho màn hình HMI. Tháo thiết bị kết nối cũ và lắp đặt thiết bị kết nối mới. Kiểm tra kỹ các kết nối để đảm bảo an toàn.
Hướng khắc phục màn hình HMI Lỗi Cảm ứng, Thay Màn hình LCD, Thay Cảm ứng màn hình Lấy trong ngày
1.Kiểm tra và xác định lỗi cảm ứng
-
Hiện tượng thường gặp: bấm không ăn, lệch vị trí, không lên màn hình, chạm không phản hồi.
-
Nguyên nhân khả dĩ
-
Cáp nối từ board điều khiển đến LCD/Touch bị lỏng hoặc oxy hóa.
-
Tấm cảm ứng (touch panel) hỏng do va đập hoặc ẩm.
-
Board điều khiển HMI lỗi IC xử lý tín hiệu cảm ứng.
-
-
Cách kiểm tra nhanh
-
Tháo vỏ mặt trước để kiểm tra cáp flat/cáp FPC.
-
Vệ sinh đầu nối bằng dung dịch cồn isopropyl.
-
Dùng phần mềm của hãng để test chức năng cảm ứng.
-
2. Hướng khắc phục lỗi cảm ứng
-
Nếu chỉ lệch cảm ứng: Hiệu chỉnh (calibration) lại cảm ứng trong menu Setting/Calibration.
-
Nếu cảm ứng chết vùng: Cân nhắc thay tấm cảm ứng (touch panel).
-
Nếu không lên màn hình nhưng còn đèn nền: Có thể LCD hoặc bo mạch hỏng, cần thay linh kiện.
3. Thay màn hình LCD
-
Chuẩn bị trước: Xác định đúng mã màn hình HMI (model và part number LCD).
-
Quy trình
-
Tắt nguồn và tháo màn HMI khỏi tủ điện.
-
Tháo các ốc phía sau, mở vỏ.
-
Rút cáp kết nối LCD – mainboard.
-
Thay LCD mới đúng loại.
-
Lắp lại và test nguồn.
-
-
Lưu ý: Chọn LCD đúng kích thước và chân kết nối để tránh lỗi tương thích.
4. Thay tấm cảm ứng (touch panel)
-
Quy trình
-
Sau khi tháo LCD, bạn sẽ thấy tấm cảm ứng ép phía trước.
-
Dùng nhiệt vừa phải (hoặc dụng cụ tách keo) bóc tấm cảm ứng cũ.
-
Lắp tấm cảm ứng mới, cắm lại cáp FPC.
-
Hiệu chỉnh lại cảm ứng sau khi lắp.
-
5. Thực hiện “lấy trong ngày”
-
Chuẩn bị đầy đủ linh kiện: LCD, touch panel, cáp, keo, băng keo dẫn điện, tua vít, máy khò.
-
Kiểm tra trước khi giao khách: Test cảm ứng, test hiển thị, test truyền thông.
-
Có thể dự phòng: giữ vài tấm cảm ứng, LCD phổ biến để đổi nhanh.
6. Khi nên gửi trung tâm sửa chữa
-
Nếu bo điều khiển HMI bị lỗi IC hoặc nguồn – khó sửa nhanh.
-
Nếu HMI còn bảo hành của hãng.

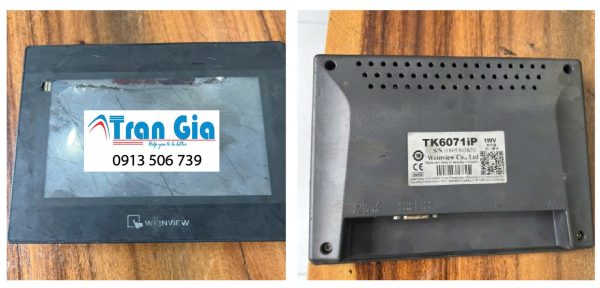

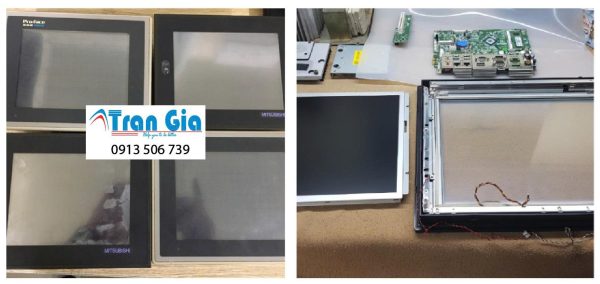

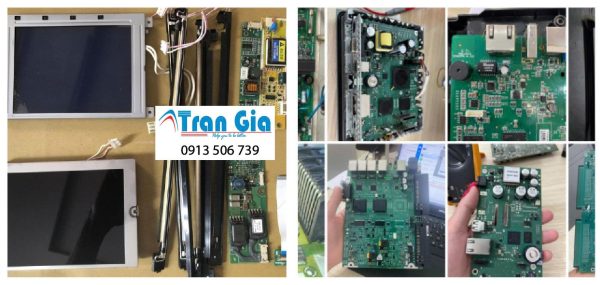

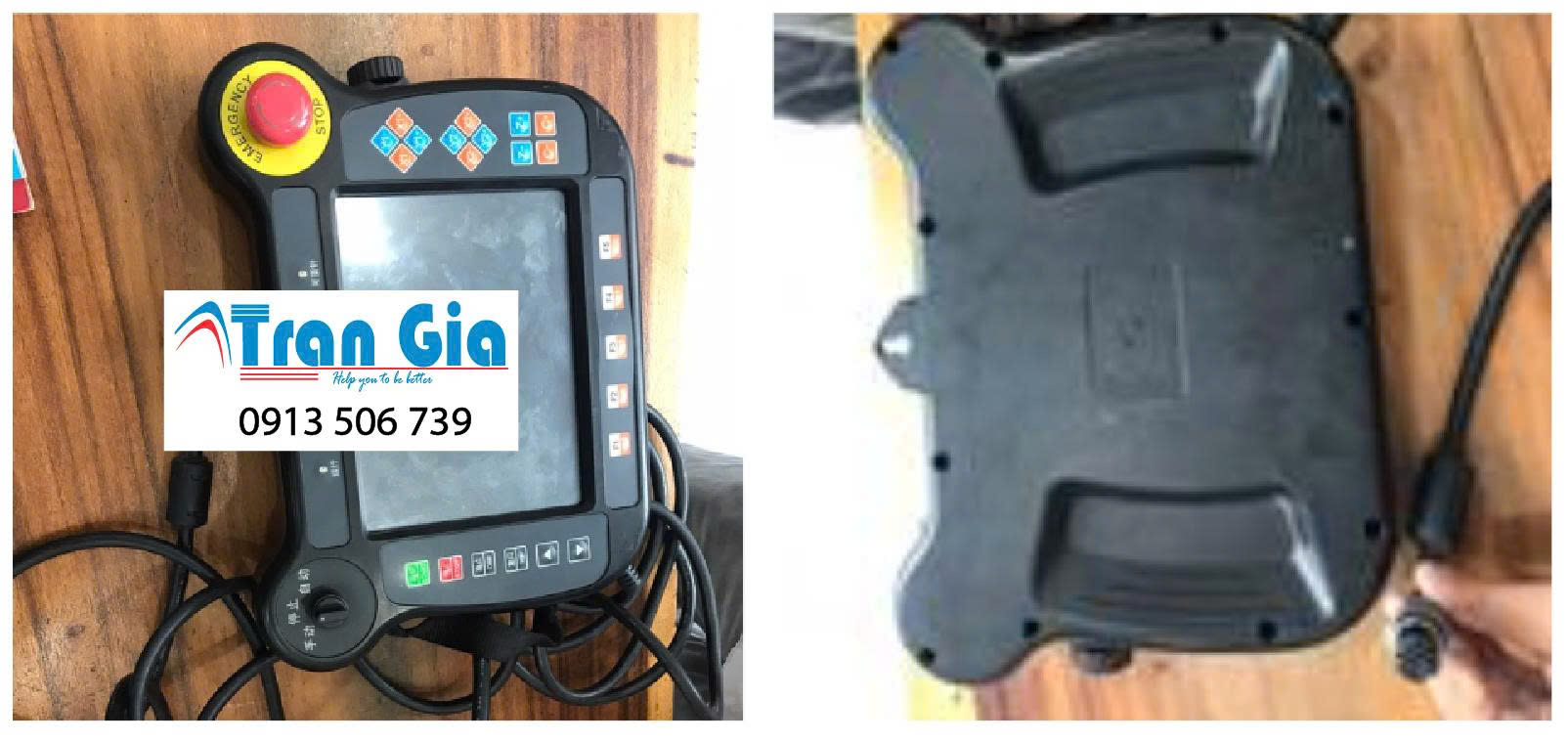

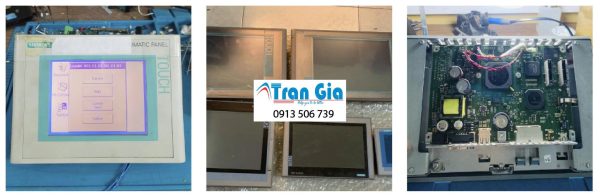

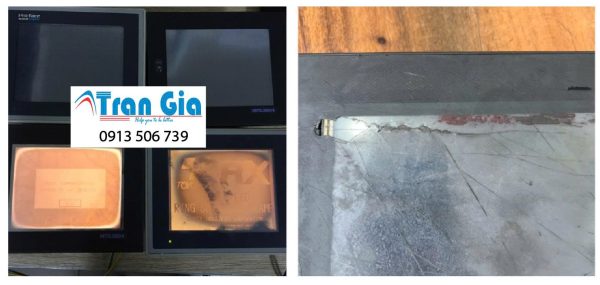

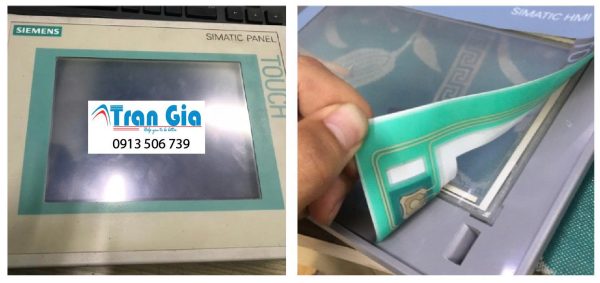

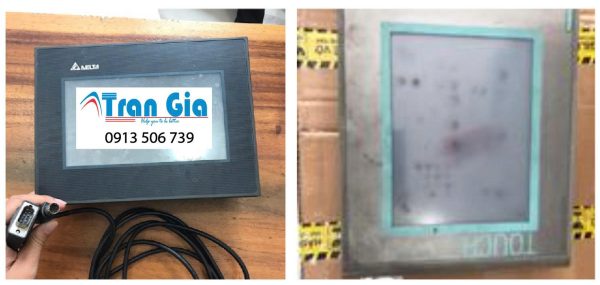

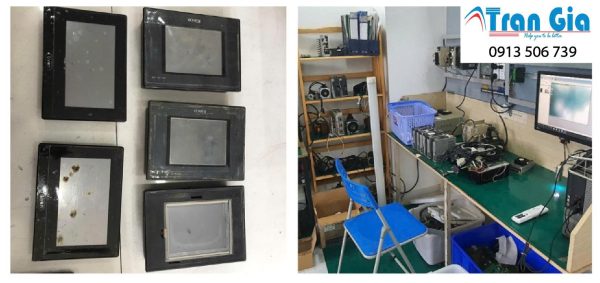

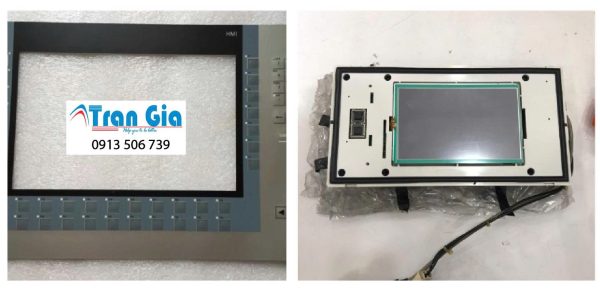

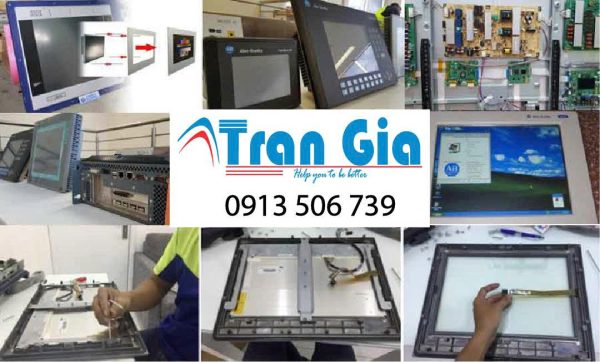

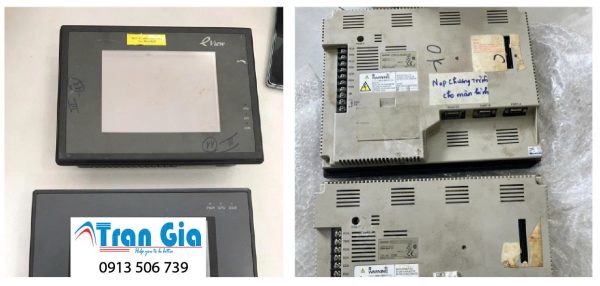

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa tại Trần Gia Automation
Quy trình Sửa màn hình HMI 7 INCH Llỗi hiển thị loang mờ, nhem mực, cháy màn hìn, cảm ứng bấm không nhạy,…giá cả phải chăng
Vì sao chọn TRAN GIA Sửa màn hình HMI 7 INCH Llỗi hiển thị loang mờ, nhem mực, cháy màn hìn, cảm ứng bấm không nhạy,…giá cả phải chăng
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Sửa màn hình HMI 7 INCH Llỗi hiển thị loang mờ, nhem mực, cháy màn hìn, cảm ứng bấm không nhạy,…giá cả phải chăng : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
