TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI bảo hành 12 tháng, ngoài ra chúng tôi là Sửa màn hình HMI, sửa màn hình cảm ứng lấy liền trong vòng 2H TP HCM với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION
-
Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….
-
Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.
-
Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …
-
Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).
-
Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.
-
Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.
-
Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …
Lỗi thường gặp ở màn hình HMI
- Khi gặp phải tình trạng màn hình HMI không lên nguồn, điều đầu tiên cần làm là xác định nguyên nhân của vấn đề. Việc này không chỉ giúp tiết kiệm thời gian mà còn giảm thiểu chi phí sửa chữa. Dưới đây là hướng dẫn chi tiết về cách sửa chữa màn hình HMI Omron không lên nguồn.
- Kiểm tra nguồn điện màn hình HMI : Nguồn điện là yếu tố đầu tiên cần kiểm tra khi màn hình HMI không lên nguồn, nên sử dụng đồng hồ đo điện để kiểm tra xem nguồn điện cấp cho màn hình HMI có ổn định và đủ điện áp hay không. Nếu phát hiện nguồn điện không ổn định hoặc không đủ điện áp, hãy thay thế nguồn điện mới hoặc sửa chữa nguồn điện bị lỗi.
- Kiểm tra bo mạch chủ màn hình HMI: Bo mạch chủ là thành phần quan trọng nhất trong màn hình HMI. Nếu bo mạch chủ bị hỏng, màn hình sẽ không hoạt động, cần kiểm tra kỹ lưỡng bo mạch chủ để tìm dấu hiệu hư hỏng như cháy, hở mạch hoặc ẩm ướt. Sử dụng đồng hồ đo điện để kiểm tra các linh kiện trên bo mạch chủ như tụ điện, điện trở, diode và tranzitor.
- Kiểm tra màn hình LCD màn hình HMI: Màn hình LCD cũng có thể là nguyên nhân khiến màn hình HMI không lên nguồn, cần kiểm tra xem màn hình LCD có bị vỡ, nứt, hay bị mờ, nhấp nháy. Nếu phát hiện màn hình LCD bị hỏng, cần thay thế màn hình LCD mới để khắc phục lỗi.
- Kiểm tra kết nối; Các dây kết nối giữa màn hình HMI và các thiết bị khác cũng có thể gây ra lỗi không lên nguồn. Hãy kiểm tra các dây kết nối xem có bị lỏng, gãy hoặc đứt hay không. Nếu phát hiện lỗi, hãy thay thế dây kết nối mới hoặc sửa chữa chỗ bị lỗi.
Xác định nguyên nhân và cách khắc phục lỗi màn hình HMI không hoạt động
Việc xác định nguyên nhân chính xác là rất quan trọng trong quá trình sửa chữa. Dưới đây là một số nguyên nhân phổ biến và cách khắc phục tương ứng.
- Sửa chữa màn hình cảm ứng HMI Lỗi nguồn: Lỗi nguồn là nguyên nhân thường gặp nhất khi màn hình HMI không lên nguồn. Để khắc phục, cần kiểm tra nguồn điện cấp cho màn hình HMI bằng đồng hồ đo điện. Nếu nguồn điện không ổn định, hãy thay thế nguồn điện mới hoặc sửa chữa nguồn điện bị lỗi.
- Sửa chữa màn hình cảm ứng HMI Lỗi bo mạch chủ: Nếu bo mạch chủ bị hỏng, cần kiểm tra kỹ lưỡng để phát hiện các dấu hiệu hư hỏng như cháy, hở mạch hoặc ẩm ướt. Nếu phát hiện lỗi, có thể thử sửa chữa hoặc thay thế bo mạch chủ mới.
- Sửa chữa màn hình cảm ứng HMI Lỗi màn hình LCD: Màn hình LCD có thể bị hỏng do nhiều nguyên nhân khác nhau, cần kiểm tra xem màn hình LCD có bị vỡ, nứt, hay bị mờ, nhấp nháy. Nếu phát hiện màn hình LCD bị hỏng, cần thay thế màn hình LCD mới.
- Sửa chữa màn hình cảm ứng HMI Lỗi phần mềm: Lỗi phần mềm cũng có thể là nguyên nhân khiến màn hình HMI không lên nguồn => có thể thử cài đặt lại phần mềm cho màn hình HMI để khắc phục lỗi phần mềm, có thể tải phần mềm mới từ website của nhà sản xuất hoặc sử dụng đĩa cài đặt đi kèm.
Kiểm tra và sửa chữa các thành phần chính của màn hình HMI bị lỗi
Để sửa chữa màn hình HMI hiệu quả, bạn cần kiểm tra kỹ lưỡng các thành phần chính của màn hình. Dưới đây là một số hướng dẫn cụ thể.
– Kiểm tra nguồn điện: Sử dụng đồng hồ đo điện để kiểm tra nguồn điện cấp cho màn hình HMI. Kiểm tra xem điện áp đầu vào có đúng với thông số kỹ thuật của màn hình hay không. Nếu không đúng, bạn cần thay thế nguồn điện.
– Kiểm tra bo mạch chủ: Nhìn kỹ bo mạch chủ để tìm dấu hiệu hư hỏng như cháy, hở mạch, hoặc ẩm ướt. Sử dụng đồng hồ đo điện để kiểm tra các linh kiện trên bo mạch chủ như tụ điện, điện trở, diode, tranzitor. Kiểm tra các đường dẫn trên bo mạch chủ xem có bị hở, đứt, hoặc bị oxy hóa.
– Kiểm tra màn hình LCD; Kiểm tra xem màn hình LCD có bị vỡ, nứt, hay bị mờ, nhấp nháy. Kiểm tra xem các dây kết nối với màn hình LCD có bị lỏng, đứt, hay bị hỏng. Kiểm tra các chân kết nối trên màn hình LCD xem có bị gãy, oxi hóa, hay bị bẩn.
– Kiểm tra các thiết bị kết nối:mKiểm tra các dây kết nối giữa màn hình HMI và các thiết bị khác xem có bị lỏng, đứt, hay bị hỏng. Kiểm tra các chân kết nối trên màn hình HMI và các thiết bị khác xem có bị gãy, oxi hóa, hay bị bẩn.
Thay thế linh kiện cho màn hình HMI bị lỗi
Nếu đã kiểm tra và phát hiện lỗi ở các linh kiện của màn hình HMI => cần thay thế linh kiện mới để khắc phục lỗi.
Thay thế nguồn điện: cần chắc chắn rằng nguồn điện mới tương thích với thông số kỹ thuật của màn hình HMI. Cắt nguồn điện cấp cho màn hình HMI. Tháo nguồn điện cũ và lắp đặt nguồn điện mới. Kiểm tra kỹ các dây nguồn và các kết nối để đảm bảo an toàn.
Thay thế bo mạch chủ HMI : cần chắc chắn rằng bo mạch chủ mới tương thích với model của màn hình HMI. Cắt nguồn điện cấp cho màn hình HMI. Tháo bo mạch chủ cũ và lắp đặt bo mạch chủ mới. Kiểm tra kỹ các kết nối và các dây cáp.
Thay thế màn hình LCD cho HMI : cần chọn màn hình LCD mới có cùng kích thước và độ phân giải với màn hình cũ. Cắt nguồn điện cấp cho màn hình HMI. Tháo màn hình LCD cũ và lắp đặt màn hình LCD mới. Kiểm tra kỹ các kết nối và các dây cáp.
Thay thế các thiết bị kết nối HMI : cần chọn các thiết bị kết nối mới tương thích với màn hình HMI Siemens. Cắt nguồn điện cấp cho màn hình HMI. Tháo thiết bị kết nối cũ và lắp đặt thiết bị kết nối mới. Kiểm tra kỹ các kết nối để đảm bảo an toàn.
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH HMI
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
Sửa Màn hình cảm ứng HMI bị nứt, vỡ
Sửa Màn hình cảm ứng HMI Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
Sửa Màn hình cảm ứng HMI Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
Sửa Màn hình cảm ứng HMI Không truyền thông được, lỗi bo mạch kết nối PLC…
Sửa Màn hình cảm ứng HMI hiển thị mờ
Sửa Màn hình cảm ứng HMI Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Sửa Màn hình cảm ứng HMI hiển thị bị chấm đen
Sửa Màn hình cảm ứng HMI bị hiển thị sọc LCD
Sửa Màn hình cảm ứng HMI không hiển thị, không sáng
Sửa Màn hình HMI bị treo (bị đơ), không thể cảm ứng
Sửa Màn hình cảm ứng HMI chạm không ăn
Sửa Màn hình HMI bị lỗi nguồn, mất nguồn
Sửa Màn hình bị lỗi cao áp
Sửa Màn hình bị lỗi không kết nối được với PLC
Sửa Nứt, vỡ màn hình HMI
Sửa Hư nguồn HMI
Sửa Màn hình cảm ứng HMI Có nguồn nhưng màn hình không hiển thị.
Sửa Màn hình cảm ứng HMI Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
Sửa Màn hình cảm ứng HMI Treo màn hình, màn hình đơ.
Sửa Màn hình cảm ứng HMI Không kết nối được với PLC.
Bảng mã lỗi màn hình HMI
1. Lỗi nội tại HMI (Runtime Errors – RTE)
| Mã lỗi | Mô tả lỗi | Hướng xử lý |
|---|---|---|
| RTE-001 | Log Failed – Không đủ bộ nhớ lưu log | Giảm tải log, xóa file cũ |
| RTE-002 | Device not found – Không tìm thấy thiết bị lưu | Kiểm tra kết nối và thiết bị lưu trữ |
| RTE-011 | Screen Capture – Không đủ bộ nhớ | Xóa bớt dữ liệu hoặc tăng bộ nhớ |
| RTE-012 | Screen Capture – Không tìm thấy thiết bị | Gắn lại hoặc thay thiết bị lưu |
| RTE-013 | Screen Capture – Lỗi ghi file | Kiểm tra quyền ghi và bộ nhớ |
| RTE-021 | Handshake Timeout Error – Mất đồng bộ PLC/HMI | Kiểm tra cài đặt giao tiếp và PLC |
| RTE-041→071 | Lỗi Email/FTP/HTTP | Kiểm tra cấu hình mạng, địa chỉ và quyền truy cập |
| RTE-500 | SRAM Check Sum Error – Lỗi bộ nhớ trong HMI | Reset nguồn, nạp lại project |
| RTE-130 | SD card removed – Thẻ nhớ bị rút khi hoạt động | Gắn lại thẻ và khởi động lại |
| RTE-131 | Project tồn tại ở cả SD và Flash | Chọn nguồn project phù hợp |
2. Lỗi giao tiếp qua Modbus Protocol
| Mã lỗi | Mô tả lỗi | Hướng xử lý |
|---|---|---|
| 0x0001 | Illegal Function – Hàm không được hỗ trợ | Dùng lệnh đúng theo PLC/HMI hỗ trợ |
| 0x0002 | Illegal Data Address – Địa chỉ không hợp lệ | Chỉnh lại địa chỉ vùng nhớ |
| 0x0003 | Illegal Data Value – Giá trị dữ liệu sai | Nhập giá trị trong giới hạn cho phép |
| 0x0004 | Slave Device Failure – Lỗi nội tại thiết bị | Kiểm tra và khởi động lại thiết bị slave (PLC) |
3. Lỗi PLC phản hồi qua HMI
| Mã lỗi ví dụ | Mô tả lỗi | Hướng xử lý |
|---|---|---|
| P499 + Hex | Lỗi từ PLC trả về (theo mã hex) | Tra tài liệu PLC để biết chi tiết |
| ERxx | Lỗi giao tiếp/thiết lập giữa PLC và HMI | Kiểm tra cấu hình, dây cáp, giao thức |
4. HMI Panasonic (GT Series)
| Mã lỗi | Mô tả lỗi | Hướng xử lý |
|---|---|---|
| 00FF | Time up error | Kiểm tra kết nối với PLC, cấp lại nguồn |
| 0100 | Parts digit error | Kiểm tra định dạng hiển thị dữ liệu |
| 0101 | Alarm history error | Xóa hoặc reset lịch sử báo động |
| 1000 | SD card not inserted | Gắn thẻ SD đúng chiều |
| 1001 | SD writing error | Kiểm tra khóa ghi hoặc đổi thẻ khác |
| 1002 | SD full | Xóa bớt dữ liệu hoặc thay thẻ dung lượng lớn |
| 1020 | PLC model unmatch | Chọn đúng model PLC trong phần mềm GTWIN |
| ER00 | BCC error (Checksum sai) | Kiểm tra dữ liệu truyền và BCC |
| ER0A | Communication timeout | Kiểm tra dây, tốc độ truyền, cài đặt PLC/HMI |
5. HMI Pro-face (GP Series)
| Mã lỗi | Mô tả lỗi | Hướng xử lý |
|---|---|---|
| 0100h | System area setting error | Kiểm tra thiết lập vùng nhớ hệ thống |
| 0200h | Low battery | Thay pin CMOS |
| 0300h | Communication error with PLC | Kiểm tra cáp, cổng COM, cấu hình baudrate |
| 0500h | CF/SD card error | Đổi thẻ nhớ hoặc định dạng lại |
| 0700h | Touch panel calibration error | Hiệu chuẩn lại màn hình cảm ứng |
6. HMI M2I (XTOP Series)
| Mã lỗi | Mô tả lỗi | Hướng xử lý |
|---|---|---|
| E01 | Communication error | Kiểm tra dây nối và thông số truyền |
| E02 | PLC no response | Xác nhận PLC hoạt động và phản hồi |
| E10 | Memory error | Nạp lại chương trình hoặc khôi phục mặc định |
| E20 | Touch screen error | Thay hoặc hiệu chuẩn lại tấm kính cảm ứng |
| E30 | Project file mismatch | Nạp đúng file project tương thích với model |
7. HMI Siemens (KTP/TP/Comfort Panel)
| Mã lỗi | Mô tả lỗi | Hướng xử lý |
|---|---|---|
| 140001 | No connection to PLC | Kiểm tra cấu hình địa chỉ IP, cáp mạng, giao thức Profinet |
| 140002 | Wrong PLC type | Chọn đúng PLC trong TIA Portal |
| 140010 | Communication timeout | Kiểm tra tốc độ truyền và tình trạng PLC |
| 140100 | Tag not found | Đúng tên tag trong project HMI |
| 200001 | Memory full | Xóa dữ liệu log, giảm số lượng tag |
| 200002 | File system error | Format lại bộ nhớ hoặc thay thẻ SD |
| 300050 | Password error | Nhập đúng password hoặc reset từ project |
| 500000 | Firmware incompatible | Update firmware phù hợp với project |
8. HMI Allen-Bradley PanelView Plus / 5000
| Mã lỗi | Mô tả lỗi | Hướng xử lý |
|---|---|---|
| 1003 | Application load failure | Kiểm tra file *.mer và nạp lại project |
| 1101 | Communication error with PLC | Kiểm tra Ethernet/IP hoặc DH+ config |
| 1110 | Tag not found | Chỉnh lại tên tag trong FactoryTalk View |
| 2024 | Memory usage exceeded | Giảm hình ảnh, animation hoặc số lượng tag |
| 3005 | CF card not detected | Lắp lại thẻ CompactFlash, kiểm tra khe cắm |
| 4001 | Runtime firmware mismatch | Update firmware PanelView qua ControlFlash |
| 4010 | IP address conflict | Đổi IP HMI hoặc PLC để tránh trùng mạng |
| 5000 | Touch screen calibration error | Hiệu chuẩn lại hoặc thay tấm cảm ứng |

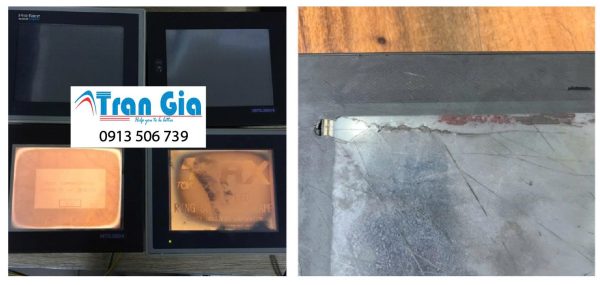

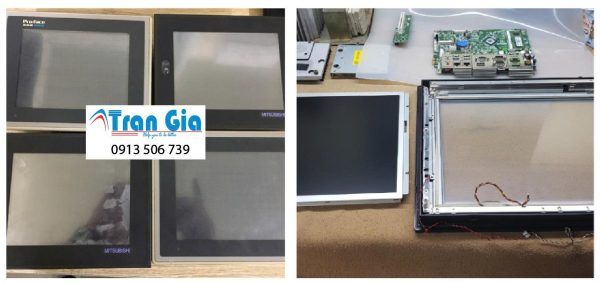

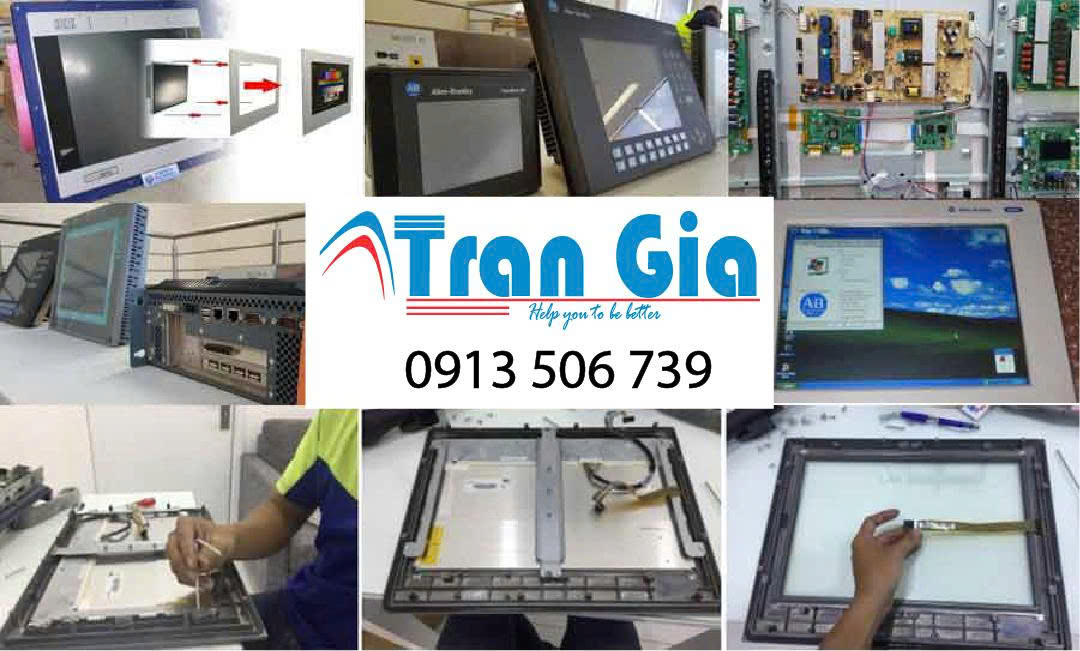

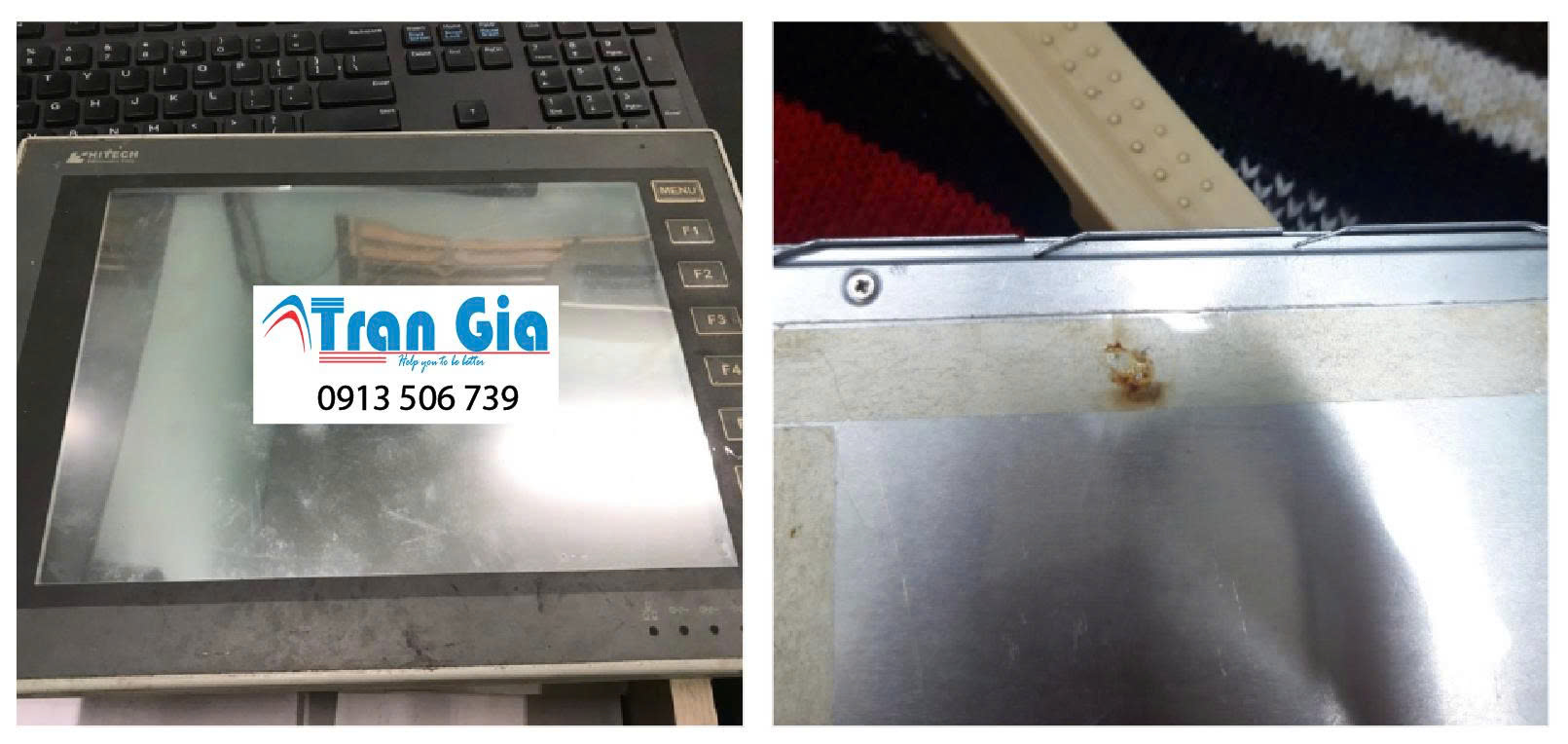

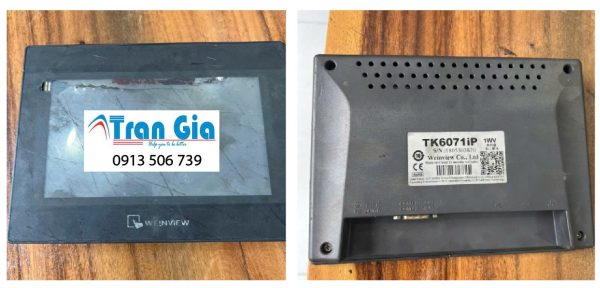

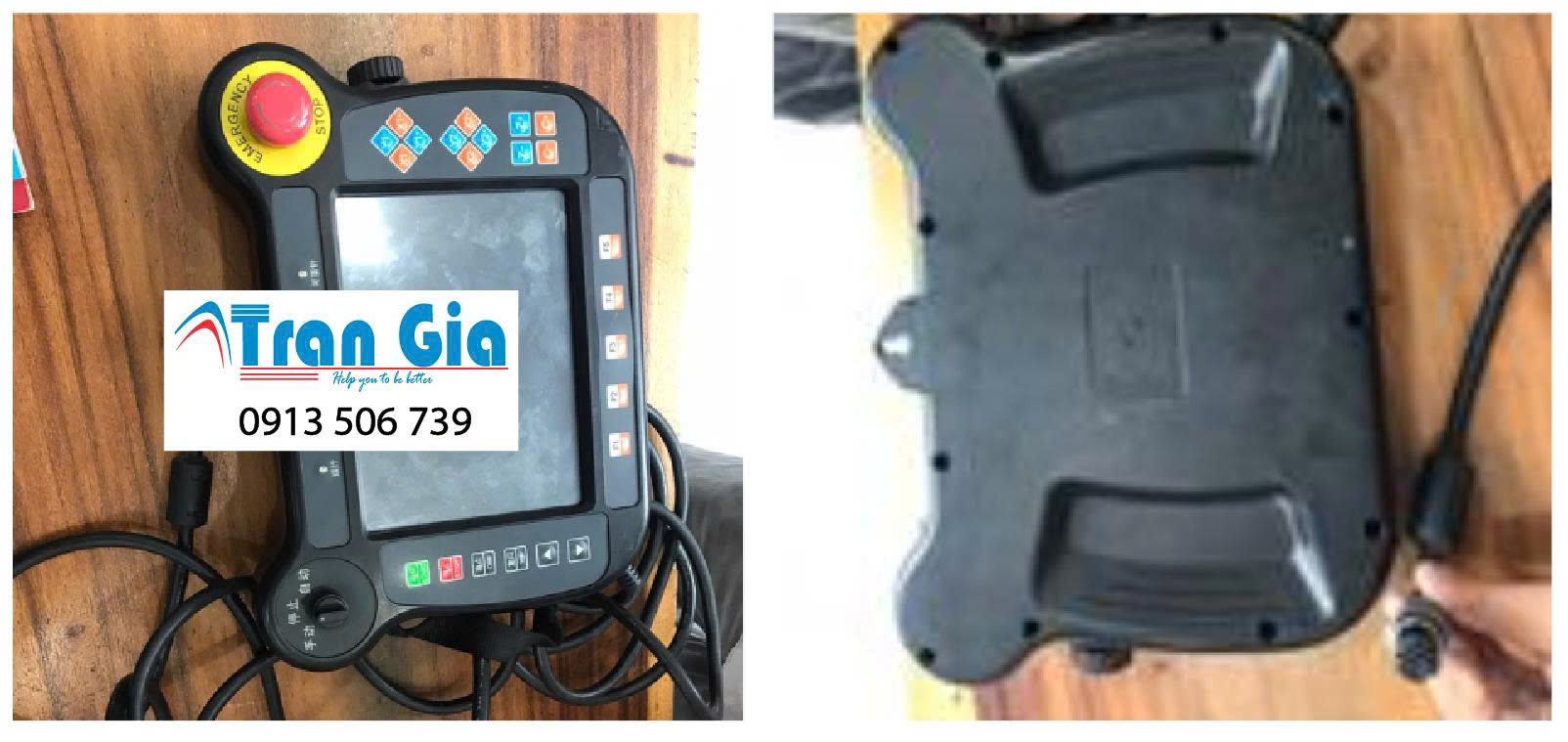

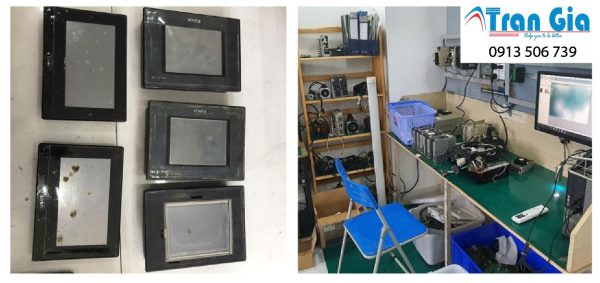

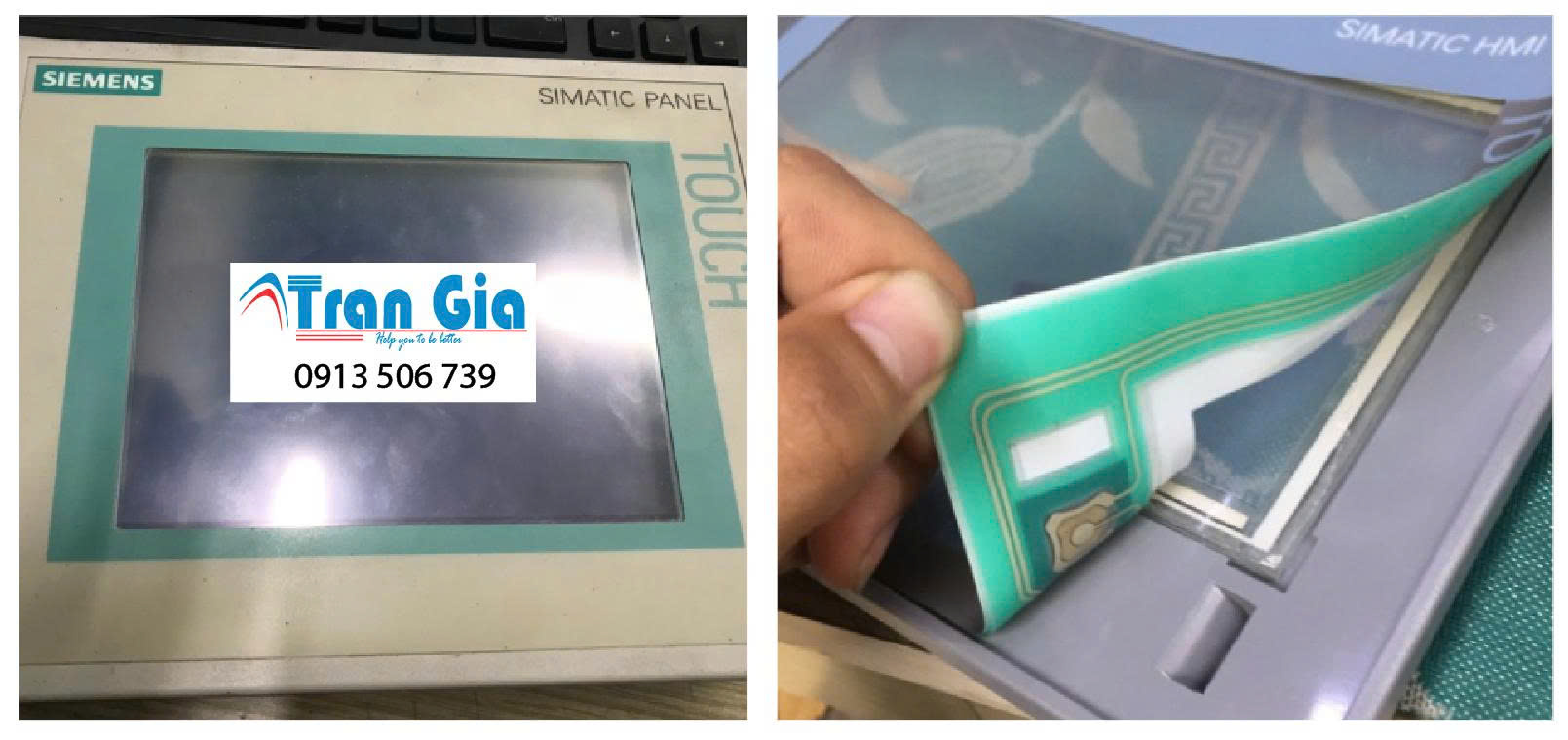

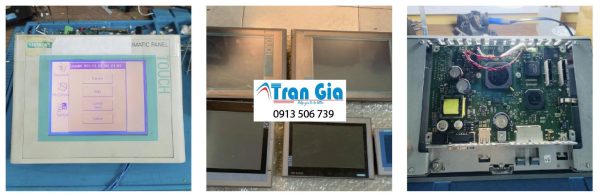

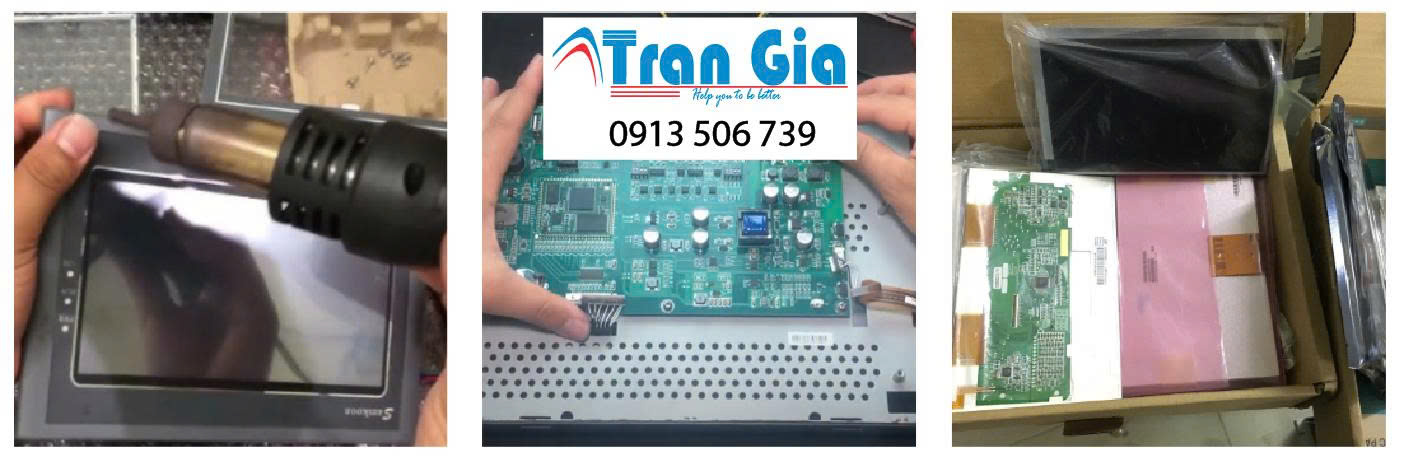

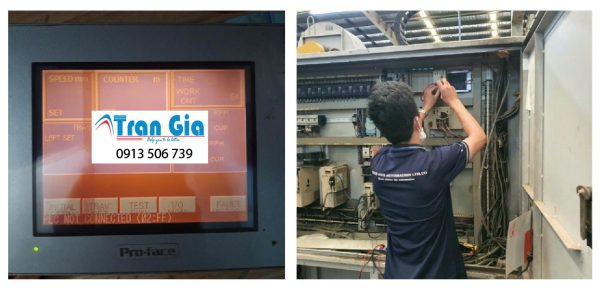

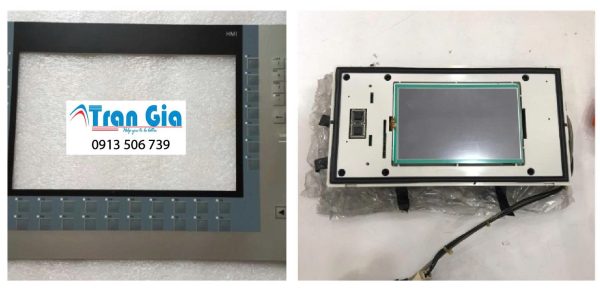

Dưới đây là một số hình ảnh màn hình HMI đang trong quá trình sửa chữa tại TRAN GIA
Vì sao chọn Trần Gia Sửa màn hình HMI, sửa màn hình cảm ứng lấy liền trong vòng 2H TP HCM
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
– Các khu vực chúng tôi cung cấp màn hình HMI: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Sửa màn hình HMI, sửa màn hình cảm ứng lấy liền trong vòng 2H TP HCM: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
