Mô tả sản phẩm

TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI Siemens bảo hành 12 tháng, ngoài ra chúng tôi là Trung tâm bảo hành và sửa màn hình HMI Siemens lấy ngay bảo hành dài hạn với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng

Trung tâm bảo hành và sửa màn hình HMI Siemens lấy ngay bảo hành dài hạn

Chúng tôi đã và đang sửa chữa, khôi phục thành công hàng loạt màn hình cảm ứng HMI thuộc nhiều thương hiệu khác nhau như Siemens, Mitsubishi, Delta, Weintek, Proface, Schneider, Omron, Fuji, Kinco… với đa dạng mức độ hư hỏng – từ đơn giản đến nghiêm trọng.

Chúng tôi áp dụng quy trình sửa chữa chuyên sâu: kiểm tra – khoanh vùng lỗi – xử lý phần cứng và phần mềm – test kỹ thuật – kiểm tra toàn diện trước khi bàn giao. Trong trường hợp không thể phục hồi, chúng tôi có khả năng nhập khẩu và thay thế linh kiện hoặc cụm màn hình chính hãng đúng với model gốc, đảm bảo tương thích tuyệt đối.

Với lợi thế về kỹ thuật, linh kiện có sẵn và quy trình sửa chữa chuyên nghiệp, Trần Gia tự tin mang đến giải pháp tiết kiệm, hiệu quả và lâu dài cho mọi sự cố màn hình HMI của khách hàng.
Hãy liên hệ với chúng tôi để được kiểm tra, tư vấn miễn phí và phục hồi thiết bị một cách nhanh chóng, chính xác nhất

Với nhiều năm kinh nghiệm, chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password: Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng

Có thể khôi phục các phần mềm macro nếu có, Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày, đảm bảo an toàn chương trình. Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu

Chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password, ví dụ như:

– Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …

– Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng

– Có thể khôi phục các phần mềm macro nếu có

– Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày

– Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu

03 bước chuẩn đoán hư hỏng màn hình cảm ứng HMI Siemens

Bước 1: Ghi nhận thông tin hư hỏng của màn hình HMI Siemens Simatic KTP1200 trên thực tế máy đang chạy
Bước này khá quan trọng, chúng ta dựa vào những thông tin hư hỏng từ màn hình cảm ứng Siemens Simatic KTP1200 như: Không nhấn được, không cảm ứng được, không khởi động được, không lên nguồn, không có kết nối PLC, Loang mờ LCD không thấy hình, vỡ cảm ứng…để có hướng kiểm tra.

Bước 2: Kiểm tra ngoại quan

Kiểm tra ngoại quan bên ngoài màn hình cảm ứng HMI Siemens Simatic KTP1200 giúp chúng ta xác định trước nguyên nhân và cáchkhắc phục
Kiểm tra xem màn hình cảm ứng HMI Siemens Simatic KTP1200 có bị vỡ, bể hay cong vênh hay không?
Kiểm tra xem các điểm trên màn hình cảm ứng HMI Siemens Simatic KTP1200 có bị nhấn quá nhiều tại 1 vị trí hay không? Có vết đểlại.
Kiểm tra xem bo mạch màn hình cảm ứng HMI Siemens Simatic KTP1200 có bị cháy nổ không?
Kiểm tra xem cầu chì hoặc nguồn cấp cho màn hình cảm ứng HMI Siemens Simatic KTP1200 có bị hỏng, chạm hay đứt ở đâu không?
Kiểm tra dây truyền thông xem có bị đứt hay đoản mạch không?

Bước 3: Kiểm tra và tự xử lý nếu hư hỏng nhẹ 1 trong các lỗi

Sửa chữa màn hình cảm ứng HMI Siemens Simatic KTP1200 Lỗi lệch điểm cảm ứng: tiến hành vào Systerm Config rồi Calib, hiệu chỉnh lại điểm cảm ứng,sau khi hiệu chuẩn nếu màn hình báo thành công thì khả năng bạn có thể sử dụng lại nó lên đến 80%. Đôi khi calib xong các điểm đã hư hỏng vẫn không thể tự phục hồi được, cần thay mới.
Sửa chữa màn hình cảm ứng HMI Siemens Simatic KTP1200 Cảm ứng nhấn không có tác dụng: Kiểm tra kết nối PLC, nếu mất kết nối có thể nhấn không có tác dụng. Kiểm tra dây cảm ứng bên trong bo mạch có đứt hay không?
Sửa chữa màn hình cảm ứng HMI Siemens Simatic KTP1200 Lỗi không lên màn hình: Kiểm tra nguồn điện cấp cho màn hình bằng đồng hồ đo VOM. Cóthể màn hình bị mất nguồn. Hoặc kiểm tra bóng cao áp, led hoặc nguồn cấp cho bo cao áp.Thường là 12V.
Sửa chữa màn hình cảm ứng HMI Siemens Simatic KTP1200 Lỗi không kết nối được hoặc nhập liệu không được: Có thể đứt dây kết nối từ PLC hoặc thiết bị khác tới màn hình. Màn hình Siemens Simatic KTP1200 nếu không kết nối được sẽ lên các dấu # và báo lỗi, ở các màn hình khác thì sẽ xuất hiện lỗi dạng ” COM1 & COM2 or PLC Connection Fault”
Lên đèn nguồn nhưng không lên màn hình: Kiểm tra điện áp có nằm trong ngưỡng haykhông? Kiểm tra bóng đèn cao áp hoặc LED. Kiểm tra phần hiển thị LCD.
Trong trường hợp đã làm các bước trên màn vẫn không khắc phục được hết nguyên nhân hưhỏng màn hình, bạn hãy liên hệ với các đơn vị sửa chữa có uy tín để được trợ giúp và kiểm tra kỹ hơn.

Những hư hỏng thường gặp trên màn hình HMI Simens

Hư bo nguồn TDK

Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. TH này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất.

Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.

Hư bo CPU

Bo CPU là một bo mạch quan trọng nhất nhất của màn hình do vậy phải xác định rõ nguyên nhân hư hỏng để có hướng sửa chữa và khắc phục. Bo CPU thường sử dụng nguồn điện rất thấp: 5V, 3.3V, 12V,… nên chúng rất dễ bị tác động bởi các Sốc điện áp hoặc trước dòng điện ngắn mạch. chúng có thể Hư phần nguồn hoặc phần giao tiếp với các IC nhớ, IC dao động, IC nguồn,…

Việc sửa chữa Bo này trên Proface các dòng GP2000 trở về trước đơn giản hơn nhiều so với các thế hệ GP3000, GP4000 sau này. Bạn cần phải có chuyên môn cao cũng như các thiết bị hỗ trợ cho bạn như: mỏ hàn, khò nhiệt, đồng hồ VOM, đồng hồ đo xung, sóng, và các KIT test của hãng… mới có thể tìm ra nguyên nhân hư hỏng.

Chúng tôi khuyên bạn nên tìm đến các chuyên gia trong lĩnh vực này để được tư vấn và sửa chữa một cách nhanh nhất.

Hư phần cảm ứng, hư Tấm cảm ứng

Tấm cảm ứng là một bộ phận được sử dụng nhiều nhất một trong màn hình hmi, do vậy chúng sẽ là bộ phận dễ hư hỏng nhất. Thông thường các nguyên nhân hư hỏng bắt nguồn từ việc chúng ta sử dụng màn hình không đúng cách, nhấn quá mạnh hoặc nhấn quá nhiều vào một điểm trong một thời gian dài dẫn đến màn hình bị liệt điểm cảm ứng ảnh hoặc có thể không nhấn được, một số trường hợp còn bị lệch điểm.

Việc sửa chữa và thay thế Tấm cảm ứng cho màn hình HMI cũng khá đơn giản, Tuy nhiên trong rất nhiều trường hợp sau khi thay cảm ứng xong chúng ta cần phải hiệu chỉnh lại giá trị điện trở. Việc này xảy ra rất nhiều ở màn hình: GP4301, GP4401, GP4501, GP4601, GP3302, GP3401, GP3501, GP3500, GP3600, …do chúng đang sử dụng cảm ứng điện trở.

Hư hỏng phần hiển thị LCD

Phần hiển thị LCD trong màn hình HMI là bộ phận thường xuyên xảy ra hư hỏng. Các triệu chứng hư hỏng bao gồm: Loang LCD, Mờ, phồng rộp, sọc ngang màn hình, sọc dọc màn hình, màn hình không hiển thị được, màn hình bị nhòe,… Đặc biệt nhiều trên các mã hàng GP37W2, GP2301-SC11, SC41, GP2501-SC11, GP2501-SC41, GP2500-SC11, GP2500-SC41, GP2501-LG41,GP2500-LG41 … do chúng sử dụng LCD STN có nhiệt độ trên tấm Panel cao hơn dạng LED và TFT.

Có rất nhiều nguyên nhân dẫn đến hư hỏng nhưng chủ yếu thời gian sử dụng màn hình quá lâu, do lỗi của nhà sản xuất, hư hỏng cáp kết nối LCD, hư bo giao tiếp LCD, bị phồng rộp do hoạt động trong môi trường nhiệt độ cao và độ ẩm không khí lớn.

Hư phần kết nối truyền thông với PLC

Đa phần các nguyên nhân hư hỏng kết nối truyền thông với PLC trên mành hình Proface là do bị chạm nguồn điện, phần còn lại do lỗi sản xuất linh kiện và thời gian sử dụng thiết bị quá lâu.

Việc sửa chữa màn hình hư cổng truyền thông cũng tốn thời gian vì màn hình HMI ngày nay cấu tạo khá phức tạp. Tuy nhiên nếu hư ở trường hợp này thì phương án sửa chữa vẫn kinh tế.

Hư hỏng do thời gian sử dụng quá lâu

Như các bạn đã biết linh kiện điện tử luôn luôn có tuổi thọ nhất định, Do vậy chúng sẽ hư hỏng theo thời gian sử dụng. Vì vậy nếu chúng ta sử dụng màn hình quá lâu dẫn tới hư hỏng thiết bị nếu có thể sửa chữa được sẽ giúp tiết kiệm chi phí nhưng nếu chúng quá cũ để có thể sửa chữa lại thì chúng tôi khuyên bạn Bạn nên tìm phương án thay thế bằng một màn hình mới. các nhà sản xuất linh kiện thường sẽ ngừng sản xuất sau khoảng ảnh 4 đến 5 năm 5 rừng sản xuất màn hình.

Bảng mã lỗi của màn hình HMI Siemens

Mã lỗi / Hiện tượng	Nguyên nhân phổ biến	Cách khắc phục
No loadable project found	HMI không có chương trình, hoặc đã bị xóa mất	Nạp lại chương trình từ phần mềm TIA Portal
The operating system is not licensed	Mất bản quyền hệ điều hành do update lỗi hoặc can thiệp phần mềm không hợp lệ	Dùng ProSave để khôi phục hệ điều hành chính hãng
OS Update required	Phiên bản chương trình mới hơn hệ điều hành HMI hiện tại	Cập nhật firmware OS bằng ProSave
OS does not match the configured device	Chương trình nạp sai model phần cứng HMI	Kiểm tra lại cấu hình phần cứng trong TIA Portal trước khi tải chương trình
Invalid image version	File chương trình không tương thích với OS hiện tại	Biên dịch lại chương trình đúng phiên bản hệ điều hành
Touch calibration failed	Lỗi cảm ứng, liệt điểm hoặc không điều khiển được	Thay mới tấm cảm ứng hoặc sửa bo điều khiển touch
PLC not reachable	HMI không giao tiếp được với PLC	Kiểm tra địa chỉ IP, kết nối mạng và cấu hình Profinet / MPI / Profibus
Communication error (Profinet/Profibus/MPI)	Lỗi cổng truyền thông, cấu hình sai, hoặc cáp lỗi	Kiểm tra cấu hình truyền thông, cáp, đầu nối và thiết bị PLC
IP address conflict	Trùng địa chỉ IP với thiết bị khác trong mạng	Đặt lại địa chỉ IP khác cho HMI hoặc thiết bị xung quanh
Error loading screen	Lỗi trong quá trình khởi động chương trình giao diện	Xuất lại file từ TIA Portal, nạp lại vào HMI
Backlight failure	Đèn nền LCD bị hỏng, không còn ánh sáng	Kiểm tra hoặc thay cụm đèn nền, màn hình LCD
Màn hình không lên nguồn	Mất nguồn, IC nguồn cháy, tụ lọc hư, bo nguồn lỗi	Kiểm tra nguồn cấp 24VDC, sửa hoặc thay thế bo nguồn
Màn hình chỉ hiển thị logo Siemens (treo logo)	Mất chương trình, mất OS, hỏng phần mềm hoặc phần cứng	Dùng ProSave để khôi phục hệ điều hành, sau đó nạp lại chương trình từ TIA Portal
Device restarts continuously (loop reset)	Lỗi chương trình, nguồn không ổn định, tụ lọc yếu, CPU lỗi	Thay tụ lọc, cấp nguồn ổn định, kiểm tra lại chương trình và phần cứng
Bootloader mode active	Thiết bị đang ở chế độ chờ cập nhật hệ điều hành	Dùng ProSave để nạp lại OS chính hãng
System error / STOP error / màn hình xanh	Lỗi nghiêm trọng trong hệ điều hành hoặc bo mạch chính	Khôi phục bằng ProSave, nếu không được thì kiểm tra phần cứng
HMI is in Transfer mode nhưng không kết nối được PC	Sai địa chỉ, sai driver hoặc lỗi kết nối	Kiểm tra cáp USB/Ethernet, tắt tường lửa, dùng đúng driver kết nối
Upload failed / Download failed	Lỗi khi nạp chương trình do sai cấu hình hoặc lỗi phần cứng	Kiểm tra file project, kiểm tra cáp và phiên bản phần mềm
Không cảm ứng được / cảm ứng bị liệt	Hư touch panel, IC xử lý cảm ứng lỗi	Vệ sinh hoặc thay mới panel cảm ứng, kiểm tra bo mạch cảm ứng
Màn hình bị sọc, chớp, loang màu	Lỗi LCD, cáp tín hiệu đứt, IC hiển thị hỏng	Thay tấm nền LCD hoặc sửa bo điều khiển hình ảnh
Không lưu được chương trình sau khi nạp	Bộ nhớ bị lỗi hoặc định dạng sai	Định dạng lại bộ nhớ, hoặc thay IC nhớ (trong trường hợp lỗi phần cứng)

Các dòng model màn hình HMI Siemens chúng tôi tiếp nhận sửa chữa

TP 170micro, TP 170A, TP 170B, OP 170B, TP 177A, TP 177B, OP 177B, TP 270, OP 270
KTP 400, KTP 600, KTP 1000,
TP 700, TP 1200, TP 1500
Smart 700iE, Smart 1000iE
MP 270B, MP 277, MP 370, MP 377, Mobile Panel 170, Mobile Panel 177, Mobile Panel 277.

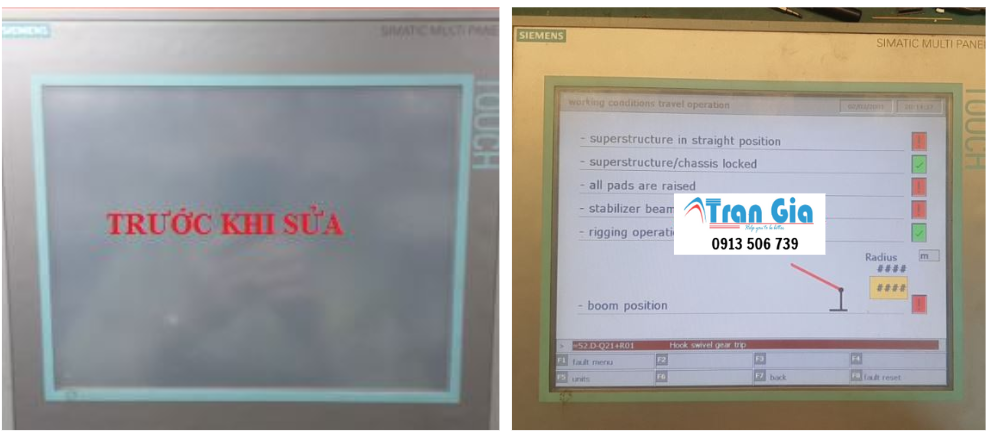

Sửa màn hình hmi Siemens TP177 micro lỗi hiển thị màn hình xanh

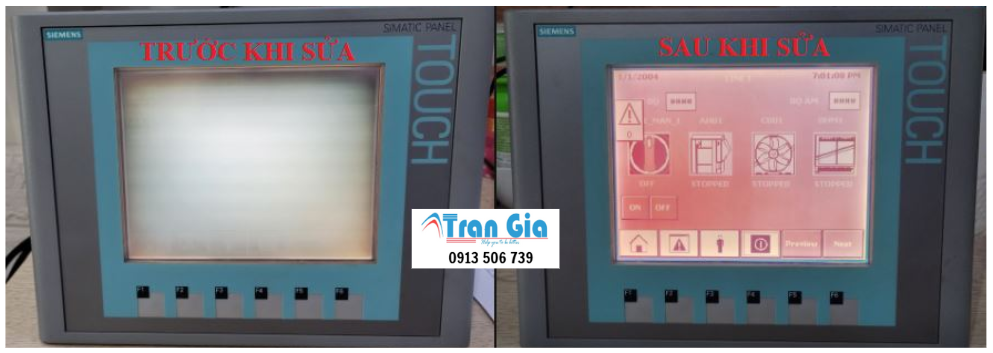

Màn hình bị lỗi đèn nền, không hiển thị chương trình
Sau khi sửa chữa, màn đã hiển thị trở lại
Màn hình cảm ứng Siemens kích thước 5.7 inch thường được dùng trong ngành sản xuất và gia công thép, dược phẩm,…

SIMATIC HMI Basic Panels: KTP400 Basic, KTP700 Basic, KTP700 Basic DP, KTP900 Basic, KTP900 Basic DP, KTP1200 Basic, KTP1200 Basic DP,…
SIPLUS HMI Panels: SIPLUS KTP400 Basic, KTP700 Basic, KTP700 Basic DP, KTP900 Basic, KTP900 Basic DP, KTP1200 Basic, KTP1200 Basic DP,…
SIMATIC HMI Basic Keyless: TP400, TP700, TP900,…
SIMATIC HMI Comfort Panels: KP400 Comfort, KTP400 Comfort, KP700 Comfort, TP700 Comfort, TP900 Comfort, KP900 Comfort, TP1200 Comfort, KP1200 Comfort, KP1500 Comfort, TP1500 Comfort, TP1900 Comfort, TP2200 Comfort,…
SIMACTIC HMI Multi Panels: MP177, MP277, MP377, MP270, MP270B, MP370,…
Siemens HMI Smart Line Panels: Smart Line 400 IE, 700 IE, 1000 IE, 1500, 1900, 2200,…
SIMATIC Panel IPC: Simatic IPC 277G, IPC 377G, IPC PX-39A, IPC 677E,…
SIMATIC Tablet PC: Simatic ITP1000,…
