Mô tả sản phẩm
TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình FUJI HAKKO V810S , V810SD, V810IS , V810ISD, V810IT , V810ITD xử lí lỗi nhanh chóng TP HCM với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION
-
Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….
-
Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.
-
Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …
-
Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).
-
Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.
-
Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.
-
Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …
Dưới đây là hướng dẫn tổng quát và một số lưu ý khi sửa chữa HMI của các hãng phổ biến:
1. Các Hãng HMI Phổ Biến:
-
Sửa màn hình cảm ứng HMI Siemens (Simatic HMI – như KTP, TP series)
-
Sửa màn hình cảm ứng HMI Mitsubishi (GOT series)
-
Sửa màn hình cảm ứng HMI Omron (NB, NS series)
-
Sửa màn hình cảm ứng HMI Proface
-
Sửa màn hình cảm ứng HMI Weintek
-
Sửa màn hình cảm ứng HMI Delta
-
Sửa màn hình cảm ứng HMI Kinco, Samkoon, Fuji, v.v.
2. Quy Trình Sửa Chữa Cơ Bản:
1. Xác Định Lỗi:
-
Không lên nguồn
-
Màn hình trắng / đen / sọc
-
Không cảm ứng hoặc cảm ứng loạn
-
Không truyền được chương trình
-
Báo lỗi phần mềm, lỗi giao tiếp PLC
2. Kiểm Tra Nguồn:
-
Đo điện áp đầu vào (thường là 24VDC)
-
Kiểm tra cầu chì, IC nguồn, linh kiện tụ/quận cảm
3. Kiểm Tra Phần Mềm:
-
Dùng phần mềm lập trình tương ứng (VD: TIA Portal cho Siemens, GT Designer cho Mitsubishi, v.v.)
-
Kết nối với máy tính qua cáp đúng loại (RS232, USB, Ethernet, v.v.)
-
Cập nhật/chép lại chương trình
4. Kiểm Tra Màn Hình Cảm Ứng:
-
Thay thử tấm cảm ứng (touch panel) nếu nghi lỗi
-
Kiểm tra cáp kết nối giữa main và LCD
5. Sửa Mainboard:
-
Kiểm tra IC, tụ, chip điều khiển
-
Dùng kính hiển vi, máy hàn chuyên dụng để sửa
3. Lưu Ý Theo Hãng:
Siemens:
-
Cần TIA Portal hoặc WinCC Flexible
-
Màn hình có thể cần update firmware
Mitsubishi:
-
GOT1000/GOT2000 dùng GT Designer
-
Cần cáp USB Mini B hoặc Ethernet
Omron:
-
Sử dụng CX-Designer (NS), NB-Designer (NB series)
-
Dễ lỗi cổng RS232 hoặc cảm ứng
Weintek:
-
Dùng EasyBuilder Pro
-
Dễ thay thế cảm ứng, firmware update đơn giản
4. Thiết Bị Cần Có:
-
Nguồn cấp 24VDC
-
Laptop cài đủ phần mềm lập trình
-
Các loại cáp kết nối (USB, Ethernet, RS232)
-
Thiết bị đo: đồng hồ số, máy hiện sóng (nếu cần)
-
Thiết bị sửa main: mỏ hàn, khò, kính soi
Các Hãng HMI Phổ Biến mà Catec thường sửa chữa
1. Màn hình HMI Siemens (HMI SIMATIC)
-
Model phổ biến: KTP400, KTP700, TP900, TP1200, MP277, MP370…
-
Lỗi thường gặp:
-
Màn hình không lên nguồn
-
Cảm ứng liệt / loạn cảm ứng
-
Mất đèn nền (backlight)
-
Không kết nối PLC
-
-
Sửa chữa:
-
Thay màn hình LCD
-
Thay cảm ứng (touch panel)
-
Nạp lại chương trình/firmware
-
Sửa bo nguồn / bo mạch chính
-
2. Màn hình HMI Proface (Schneider Electric)
-
Model phổ biến: GP3000, GP4000, ST6000, SP5000…
-
Lỗi thường gặp:
-
Màn hình trắng / đen
-
Mất nguồn
-
Không giao tiếp với PLC
-
-
Sửa chữa:
-
Thay nguồn bên trong
-
Thay IC điều khiển
-
Sửa cáp màn hình / bo giao tiếp
-
3. Màn hình HMI Weintek (HMI MT series)
-
Model phổ biến: MT6070iH, MT8071iE, cMT series…
-
Lỗi thường gặp:
-
Mất nguồn / nháy đèn nguồn
-
Cảm ứng chết
-
Không upload/download chương trình
-
-
Sửa chữa:
-
Thay cảm ứng resistive/capacitive
-
Sửa IC Flash/NAND
-
Khôi phục bootloader
-
4. Màn hình HMI Delta (DOP Series)
-
Model phổ biến: DOP-B07S411, DOP-107CV, DOP-W127B…
-
Lỗi thường gặp:
-
Màn hình sọc
-
Liệt cảm ứng
-
Màn hình chớp tắt
-
-
Sửa chữa:
-
Thay tấm cảm ứng
-
Thay bo mạch nguồn
-
Cập nhật firmware
-
5. Màn hình HMI Mitsubishi (GOT Series)
-
Model phổ biến: GT1055, GT1665, GT2107…
-
Lỗi thường gặp:
-
Không hiển thị
-
Không nhận cáp truyền
-
Lỗi phần mềm khởi động
-
-
Sửa chữa:
-
Sửa lỗi khởi động BIOS
-
Thay panel hiển thị
-
Cập nhật OS HMI
-
6. Màn hình HMI Omron
-
Model phổ biến: NB7W, NS5, NS8, NA Series…
-
Lỗi thường gặp:
-
Màn hình không hiển thị
-
Không kết nối với PLC
-
Cảm ứng mất nhạy
-
-
Sửa chữa:
-
Thay IC nguồn
-
Reset chương trình
-
Sửa đường truyền giao tiếp RS232/485
-
7. Màn hình HMI Kinco
-
Model phổ biến: MT4434TE, GL070E…
-
Lỗi thường gặp:
-
Không vào chương trình chính
-
Không upload chương trình
-
-
Sửa chữa:
-
Sửa lỗi bo flash
-
Nạp lại firmware gốc
-
8. Màn hình HMI Hitech / Beijer
-
Model phổ biến: PWS6600 series, iX T7…
-
Lỗi thường gặp:
-
Mất nguồn
-
Treo logo khởi động
-
-
Sửa chữa:
-
Cập nhật hệ điều hành
-
Thay màn hình LCD
-
TRAN GIA AUTOMATION chuyên cung cấp và sửa màn hình HMI
Ngoài dịch vụ Sửa các lỗi liên quan đến màn hình cảm ứng HMI các thương hiệu như Delta, omron, proface, weintek, weinview, samkoom…là ưu thế hiện tại của chúng tôi, Chúng tôi còn cung cấp các dịch vụ kiểm tra khắc phục sửa chữa Biến Tần, PLC, Ac Servo và Crack PLC – HMI các hãng như: INVT, DELTA, SIEMENS, YASKAWA, ABB, …..
TRAN GIA Automation với đội ngũ kỹ sư đã có nhiều năm kinh nghiệm chuyên Crack password, Unlock password, bẻ khóa lấy chương trình màn hình sửa chữa màn hình công nghiệp tất các hãng: Crack password HMI Weintek, Crack password HMI Weinview, Crack password HMI MCGS, Crack password HMI Touchwin, Crack password HMI Panasonic, Crack password HMI Teco, Crack password HMI Easyview, Crack password HMI Wecon, xinje, Crack password HMI Samkoon, INVT, Proface, Weintek, LS, Siemens, Tounchwin, Schneider, Mitsubishi, Delta, Fuji, Hitech, Omron, Idec, Shihlin, Beijer…
Với nhiều năm kinh nghiệm, chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password: Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng
Có thể khôi phục các phần mềm macro nếu có, Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày, đảm bảo an toàn chương trình. Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu
Chúng tôi có khả năng giúp khách hàng giải quyết nhiều vấn đề đối với tình trạng màn hình HMI bị password, ví dụ như:
– Chúng tôi có thể giải quyết được các file XOB, file eXOB bị cấm tải, cấm upload, cấm biên dịch, …
– Có thể crack EB8000, crack EBpro cho các loại màn hình cảm ứng
– Có thể khôi phục các phần mềm macro nếu có
– Crack HMI, unlock HMI nhanh chóng, khách hàng có thể lấy ngay trong ngày
– Giải quyết được cho nhiều series, nhiều model HMI của rất nhiều thương hiệu
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH HMI UG221H-LE4, UG221H-LR4, UG221H-SR4
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
- Màn hình cảm ứng HMI bị nứt, vỡ
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Nứt, vỡ màn hình HMI
- Hư nguồn HMI
- Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Treo màn hình, màn hình đơ.
- Không kết nối được với PLC.
- Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
- Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
- Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
- Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
- Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
- Màn hình Easyview: MT500, MT506, MT508, MT510,…
- Màn hình Weintek: MT6000, MT8000
- Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
- Màn hình Redlion: G306C000, G308C, G310C, G312C
- Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
Bảng mã lỗi màn hình FUJI HAKKO V810S , V810SD, V810IS , V810ISD, V810IT , V810ITD
1. Lỗi giao tiếp truyền thông (Communication Errors)
Khi màn hình không giao tiếp được với PLC hoặc có nhiễu:
| Mã lỗi | Tên lỗi tiếng Anh | Nguyên nhân & Khắc phục |
|---|---|---|
| F1 | Time‑Out | PLC không phản hồi – kiểm tra cáp, cài đặt baud/parity, chống nhiễu |
| F2 | Parity Error | Sai parity – kiểm tra cấu hình & nhiễu |
| F3 | Framing Error | Stop bit sai – kiểm tra cấu hình & dây |
| F4 | Overrun | Dữ liệu đến quá nhanh – điều chỉnh baudrate hoặc chống nhiễu |
| F5 | Check Code Error | Sai checksum – kiểm tra kết nối & phần mềm |
| F6 / F7 | Các lỗi truyền thông khác | Kiểm tra thiết lập theo giao thức sử dụng |
2. Lỗi dữ liệu màn hình (Screen Data Errors)
| Thông báo lỗi | Mô tả |
|---|---|
| Screen No. Error | Không tìm thấy màn hình theo địa chỉ đã định – kiểm tra cấu hình |
| Error: XX (YY: ZZ) | Lỗi trong file dữ liệu – kiểm tra đúng số màn hình, trường, mục con |
3. Lỗi hệ thống (System Errors)
Hiển thị dưới dạng “System Error – Error Code: XX”:
| Mã lỗi | Lỗi |
|---|---|
| 1 | Watchdog Timer Error – hệ thống treo |
| 11 | Switch Table Error – lỗi bảng điều khiển phím |
| 30 | Full SYSTEM ERROR Request – lỗi hệ thống tổng thể |
| 31 | Memory Allocation Error – không cấp phát bộ nhớ |
| 32 | MMU Address Error – truy cập vùng nhớ sai |
| 33 | RTOS Exception – lỗi hệ điều hành thời gian thực |
| 34 | Memory Error – lỗi bộ nhớ |
| 35 | Inaccurate Memory Error – ghi bộ nhớ sai |
| 37 | Inaccurate Memory Write Error – lỗi ghi không chính xác |
4. Cảnh báo và lỗi cảm ứng
| Mã cảnh báo / lỗi | Mô tả |
|---|---|
| Warning: 202 | Cảm ứng bị nhấn lúc khởi động – nhẹ tay hoặc gỡ tay khi bật thiết bị |
| Touch Switch Active | Phát hiện tiếp xúc chạm lúc bật – bỏ tay ra màn hình |
5. Lỗi liên quan đến cấu hình chương trình và tài nguyên (Qua Appendix V8)
| Mã lỗi | Mô tả |
|---|---|
| 29 | Bộ nhớ không đủ (Logging/Tag/Alarm Server…) |
| 30–33 | Quá giới hạn thiết bị / màn hình / phần tử giao diện |
| 35–44 | Các lỗi liên quan đến mục đồ họa, chức năng không xác định |
| 50–59 | Lỗi liên quan đồ họa nâng cao, macro, switch,… |
| 90–104 | Lỗi cấu hình đa ngôn ngữ, Ethernet, Multi-link, network I/O, v.v. |
6. Lỗi chương trình / cấu hình sai
| Mã lỗi | Mô tả lỗi |
|---|---|
| Error No. 3 | Phiên bản chương trình không tương thích với phần cứng màn hình |
| Error No. 10 | Không tìm thấy chương trình chính – kiểm tra file nạp vào màn hình |
| Error No. 11 | PLC model trong HMI không khớp với thực tế – chọn sai driver |
| Error No. 12 | Địa chỉ PLC cấu hình sai hoặc trùng |
| Error No. 13 | Sử dụng chức năng chưa được hỗ trợ hoặc không tồn tại |
| Error No. 15 | Không đọc được dữ liệu từ PLC – do sai địa chỉ hoặc lỗi kết nối |
| Error No. 17 | Không ghi được dữ liệu xuống PLC – do sai quyền hoặc giới hạn bảo vệ PLC |
7. Lỗi bộ nhớ và phần cứng mở rộng
| Mã lỗi | Mô tả lỗi |
|---|---|
| Error No. 19 | Quá số lượng thiết bị/bit/tag hỗ trợ |
| Error No. 20 | Quá số lượng màn hình hoặc số object hiển thị trên màn hình |
| Error No. 21 | Quá số lượng nút nhấn/đối tượng cảm ứng trong 1 màn hình |
| Error No. 22 | Quá số lượng lệnh vẽ (Draw instructions) |
| Error No. 23 | Gán quá số lượng biến/đối tượng giao tiếp |
| Error No. 25 | Tràn bộ nhớ lưu chương trình (Memory Overflow) |
| Error No. 27 | Không đủ bộ nhớ hiển thị hoặc log sự kiện |
| Error No. 29 | Item hoặc Object chưa được định nghĩa đúng hoặc bị lỗi |
| Error No. 30 | Driver giao tiếp chưa được chỉ định hoặc bị lỗi |
| Error No. 31 | Giao thức truyền thông không khớp |
| Error No. 35 | Lỗi không xác định – thường liên quan đến lỗi phần mềm hoặc tương thích |
8. Lỗi reset bất thường / phần cứng vật lý
| Mã lỗi | Mô tả lỗi |
|---|---|
| Unexpected Reset | Màn hình tự động khởi động lại – có thể do nhiễu, lỗi firmware hoặc IC nguồn |
| Power Failure Error | Mất nguồn đột ngột – kiểm tra tụ lọc, điện áp cấp, nguồn Adapter |
| Backlight Error | Mất đèn nền – cần kiểm tra board backlight hoặc thay bóng đèn LED |
| Clock Error | Sai thời gian thực – lỗi pin RTC hoặc IC RTC hỏng |
| Touch Panel Error | Lỗi cảm ứng – thường do mặt kính cảm ứng bị hỏng hoặc chập |
9. Lỗi hệ thống và đặc biệt (tham khảo thêm trên V-SFT / HAKKO Debug Tool)
| Loại lỗi | Mô tả |
|---|---|
| Program Compatibility | File chương trình cũ không tương thích với phiên bản HMI mới |
| Multi-Link Conflict | Trùng địa chỉ trong mạng khi dùng nhiều HMI hoặc PLC cùng giao thức |
| Ethernet/COM Mismatch | Cấu hình COM không đúng với cổng thực tế |
| Recipe / Logging Error | File ghi dữ liệu không tồn tại hoặc bị khóa |
| USB Transfer Failed | Không nạp được chương trình qua USB – kiểm tra cáp hoặc update V-SFT |
| Macro Compile Failed | Mã macro bị sai hoặc lỗi biên dịch |

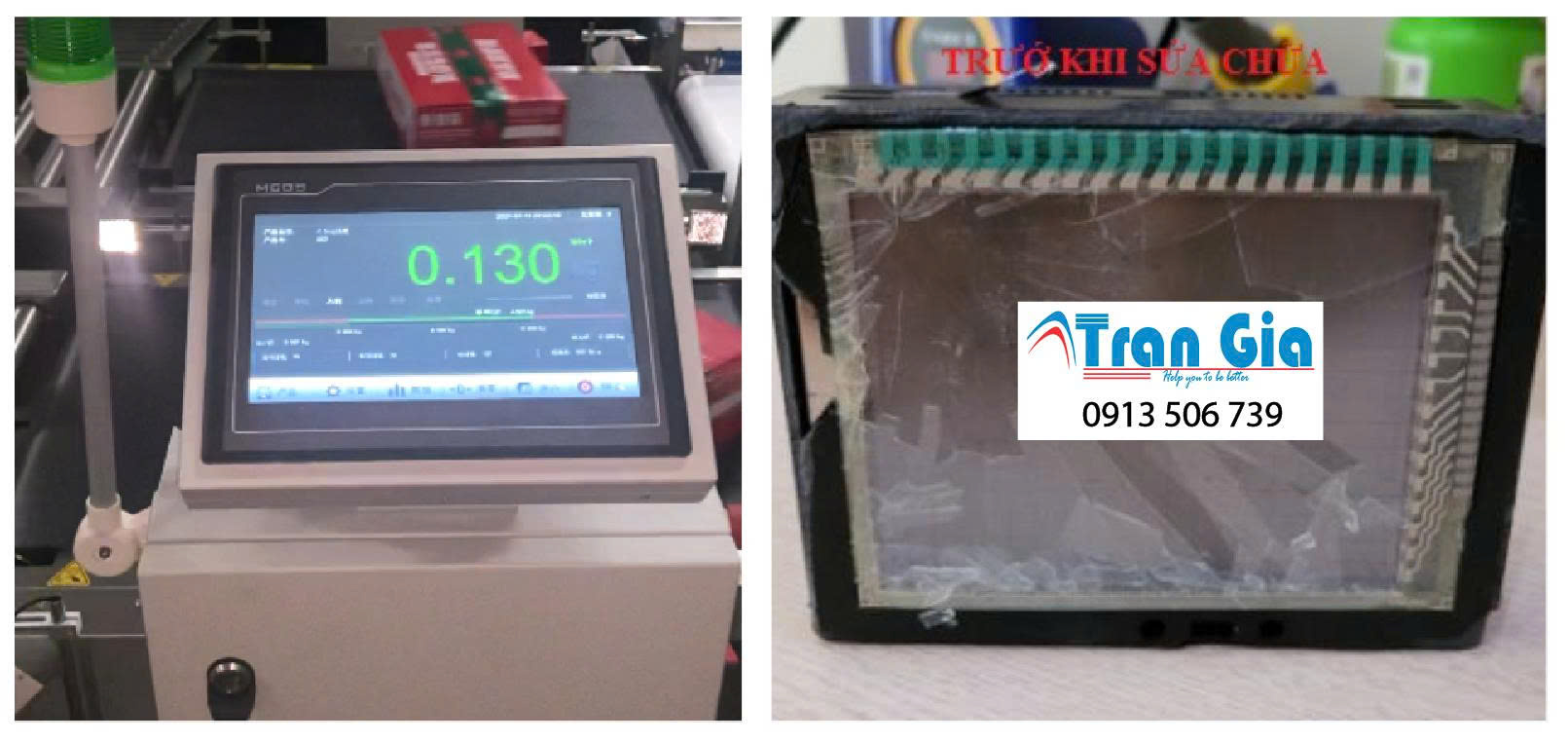

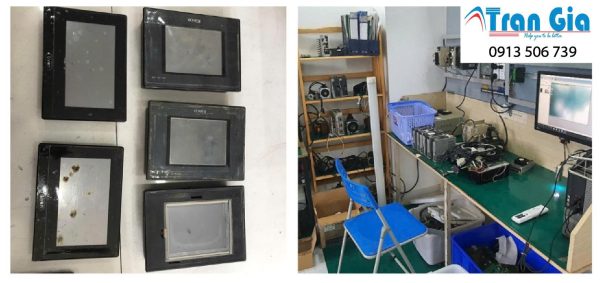

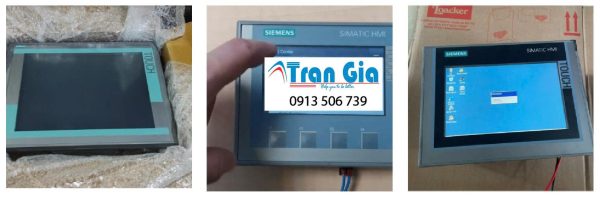

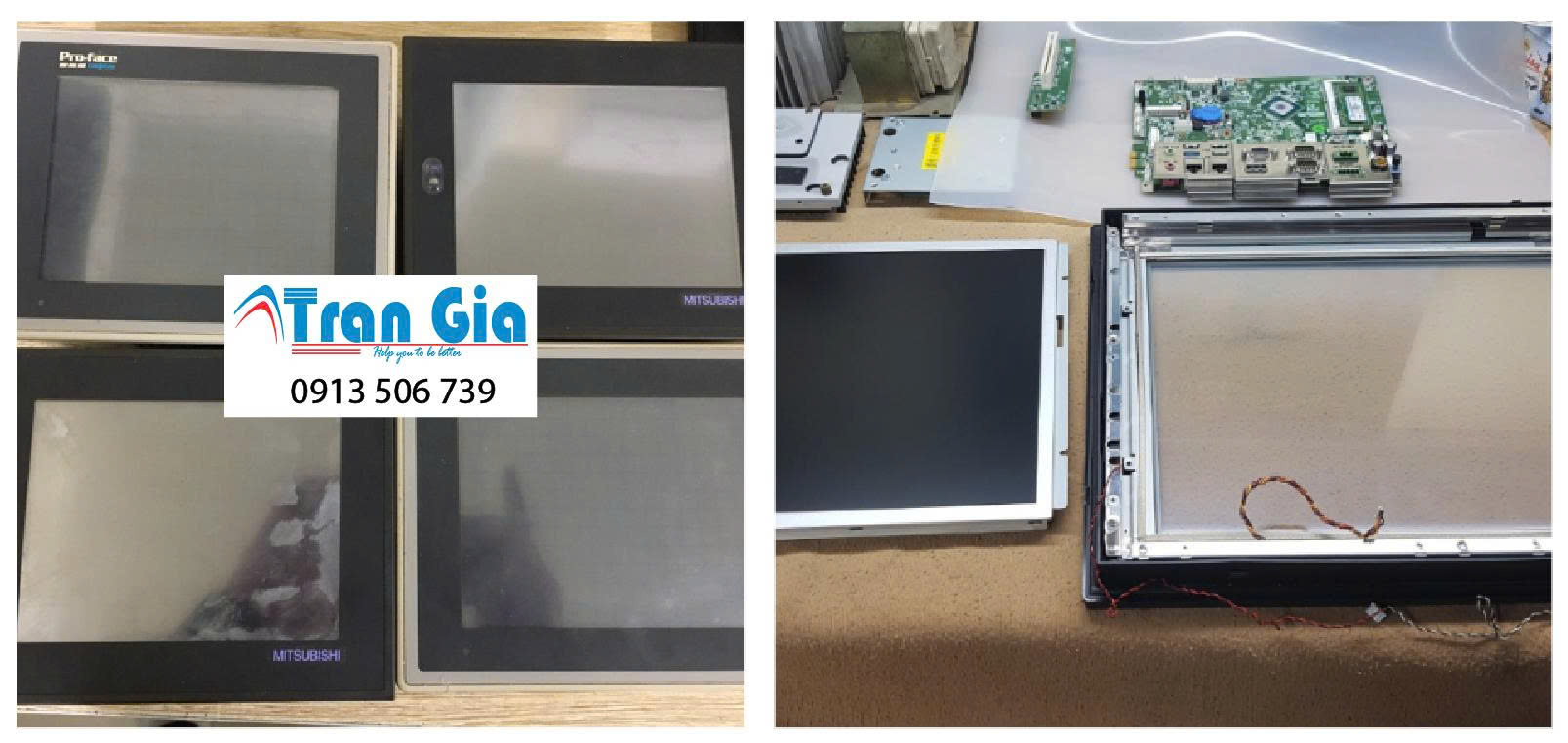

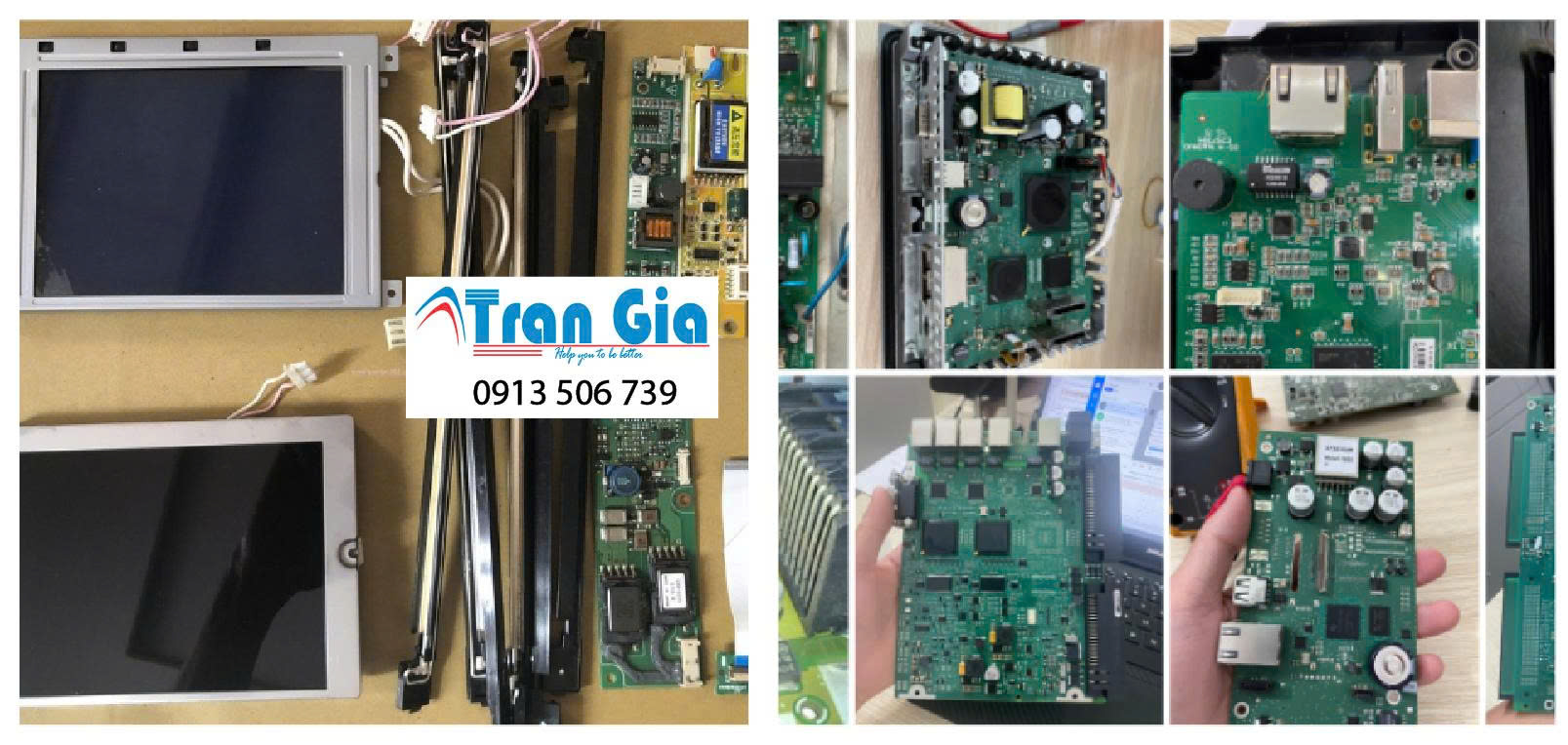

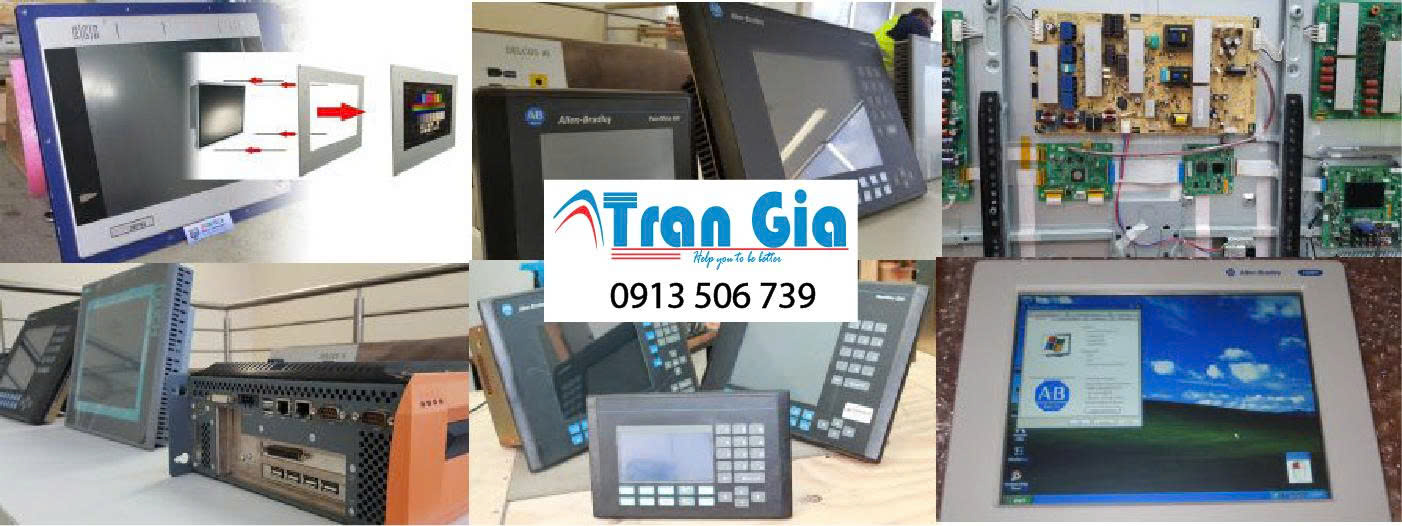

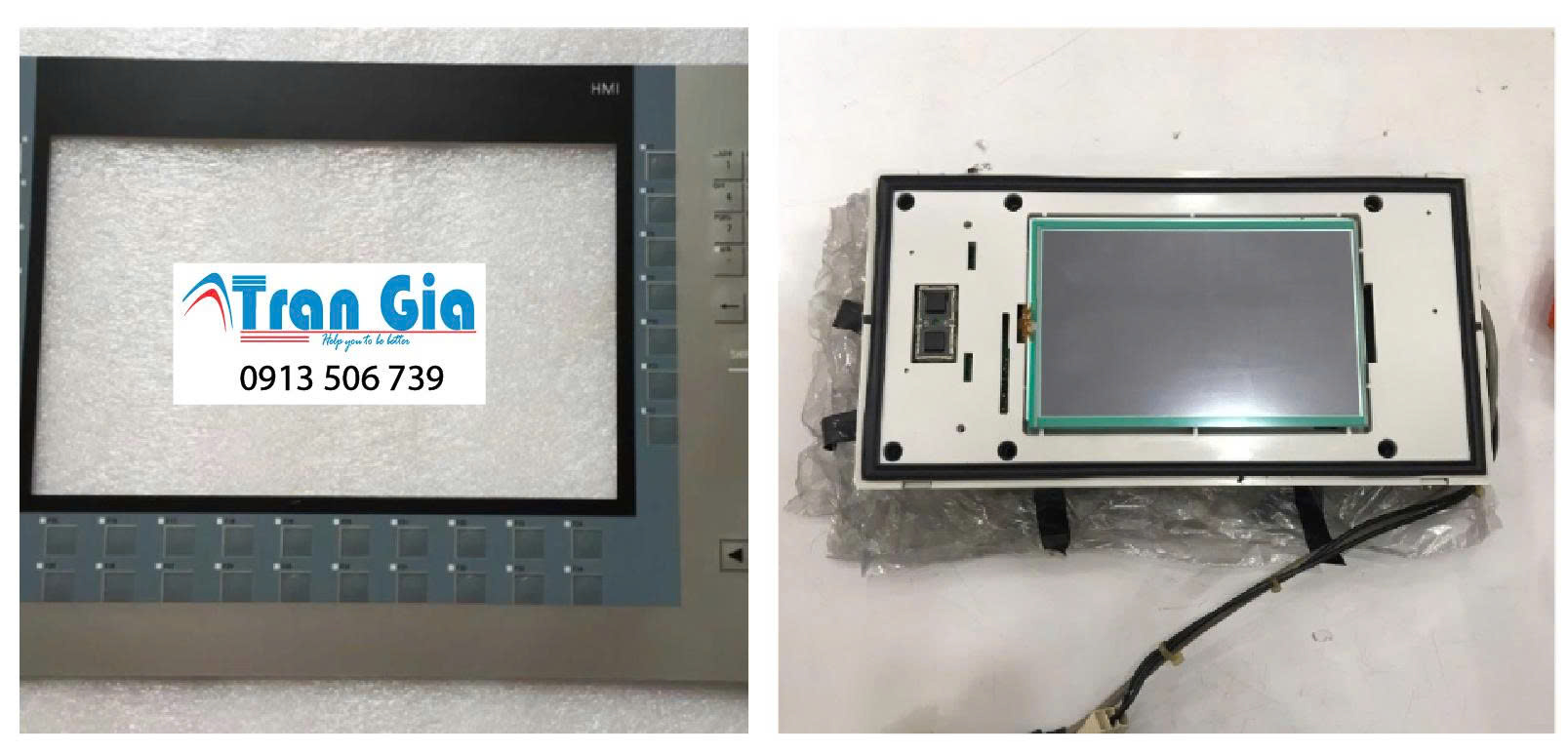

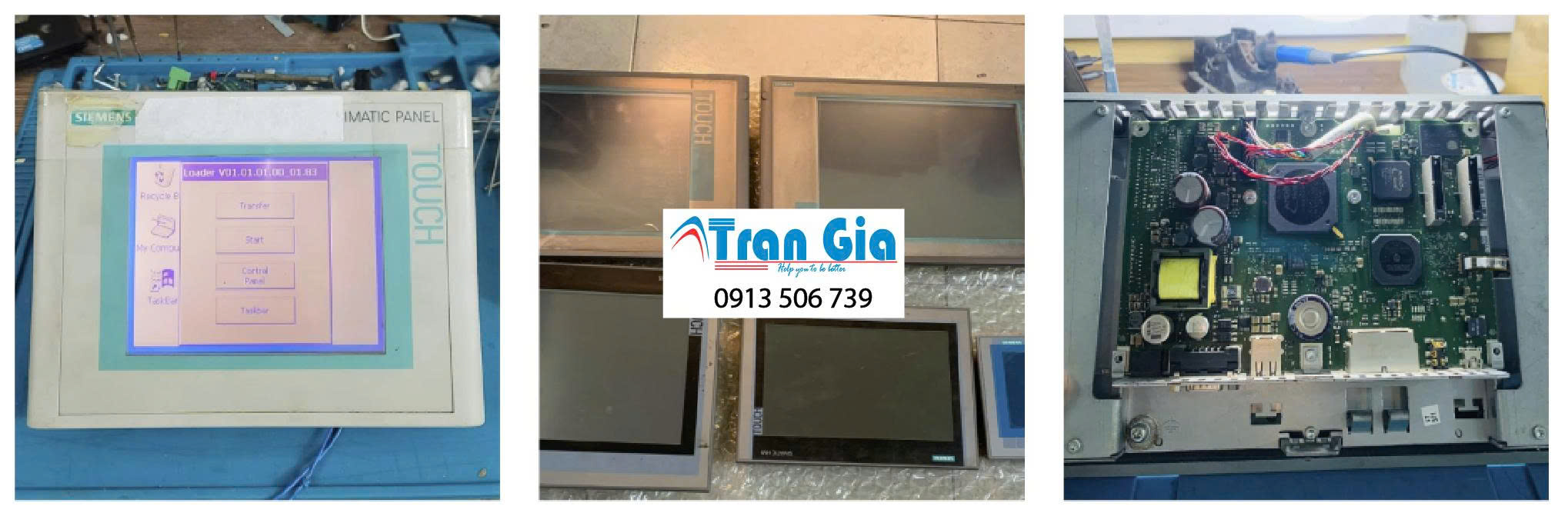

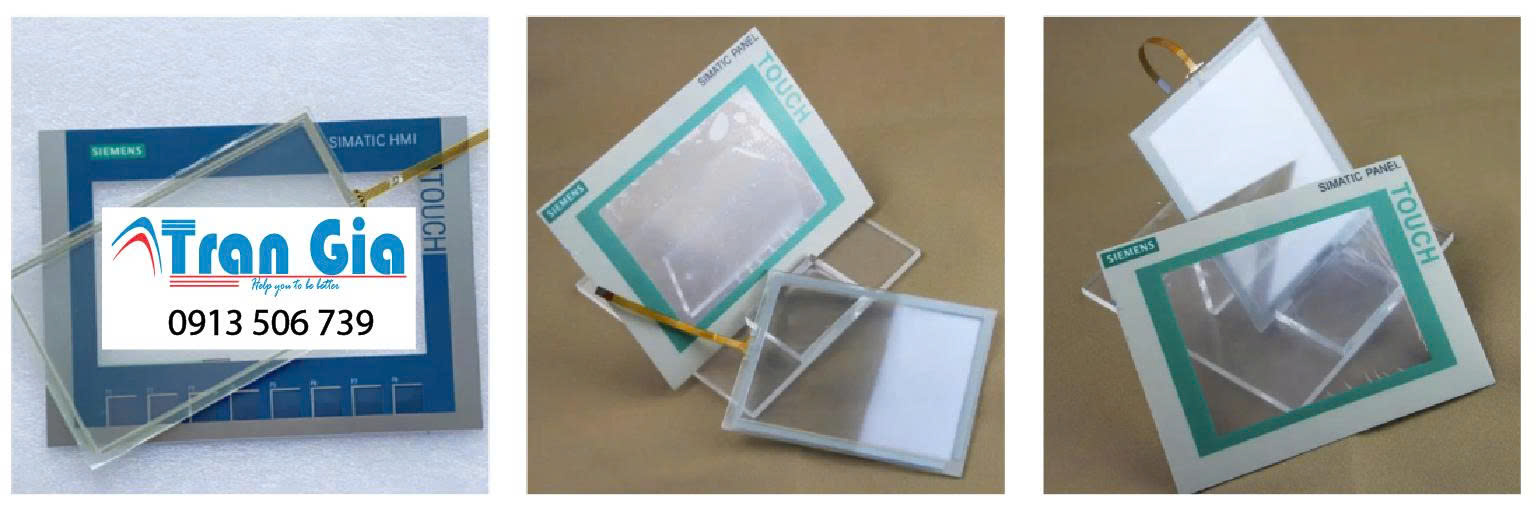

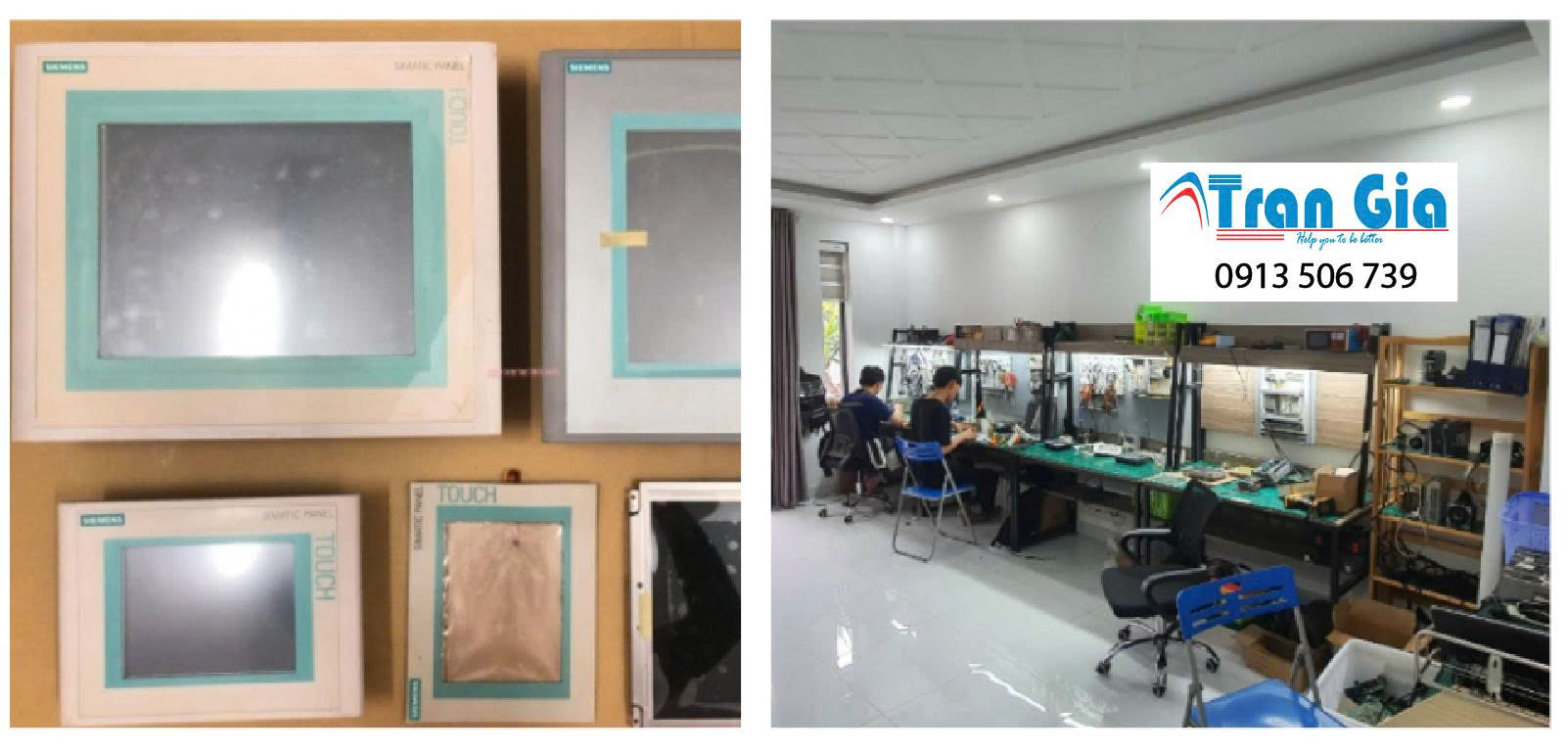

Hình ảnh một số màn hình UG221H-LE4, UG221H-LR4, UG221H-SR4 đang trong quá trình sửa chữa tại Trần Gia Automation
Quy trình sửa biến tần tại TRAN GIA AUTOMATION
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia sửa màn hình UG221H-LE4, UG221H-LR4, UG221H-SR4
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp dịch vụ sửa màn hình UG221H-LE4, UG221H-LR4, UG221H-SR4 : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ cung cấp sửa màn hình UG221H-LE4, UG221H-LR4, UG221H-SR4 : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
Đánh giá
Chưa có đánh giá nào.
