QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION

• Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….

• Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.

• Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …

• Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).

• Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.

• Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.

• Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …

Những hư hỏng thường gặp trên màn hình Fuji HAKKO V810XSN, V810XTN, V810ICN, V810CN

• Hư bo nguồn TDK

Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. TH này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất.

Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới  vì phương án này chắc chắn giá sẽ rẻ hơn.

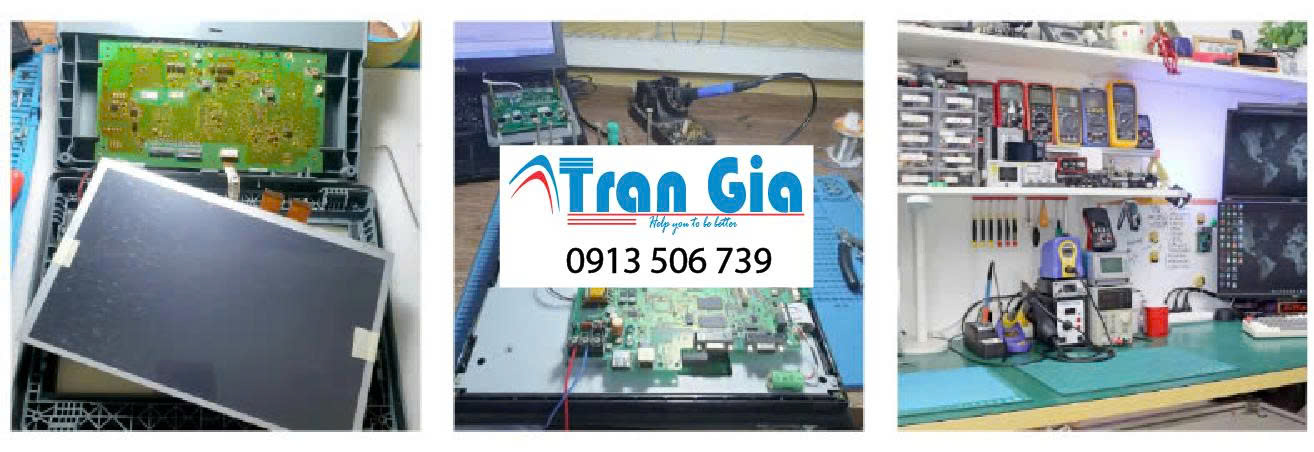

•  Hư bo CPU

Bo CPU  là một bo mạch quan trọng nhất nhất của màn hình do vậy phải xác định rõ nguyên nhân hư hỏng để có hướng sửa chữa và khắc phục. Bo CPU thường sử dụng nguồn điện rất thấp: 5V, 3.3V, 12V,…  nên chúng rất dễ bị tác động bởi các Sốc điện áp hoặc trước dòng điện ngắn mạch. chúng có thể Hư phần nguồn hoặc phần giao tiếp với các IC nhớ, IC dao động, IC nguồn,…

Việc sửa chữa Bo này trên Proface các dòng GP2000 trở về trước đơn giản hơn nhiều so với  các thế hệ GP3000, GP4000 sau này. Bạn cần phải có chuyên môn cao cũng như các thiết bị hỗ trợ cho bạn như: mỏ hàn,  khò nhiệt, đồng hồ VOM, đồng hồ đo xung, sóng, và các KIT test của hãng… mới có thể tìm ra nguyên nhân hư hỏng.

Chúng tôi khuyên bạn nên tìm đến các chuyên gia trong lĩnh vực này để được tư vấn và sửa chữa một cách nhanh nhất.

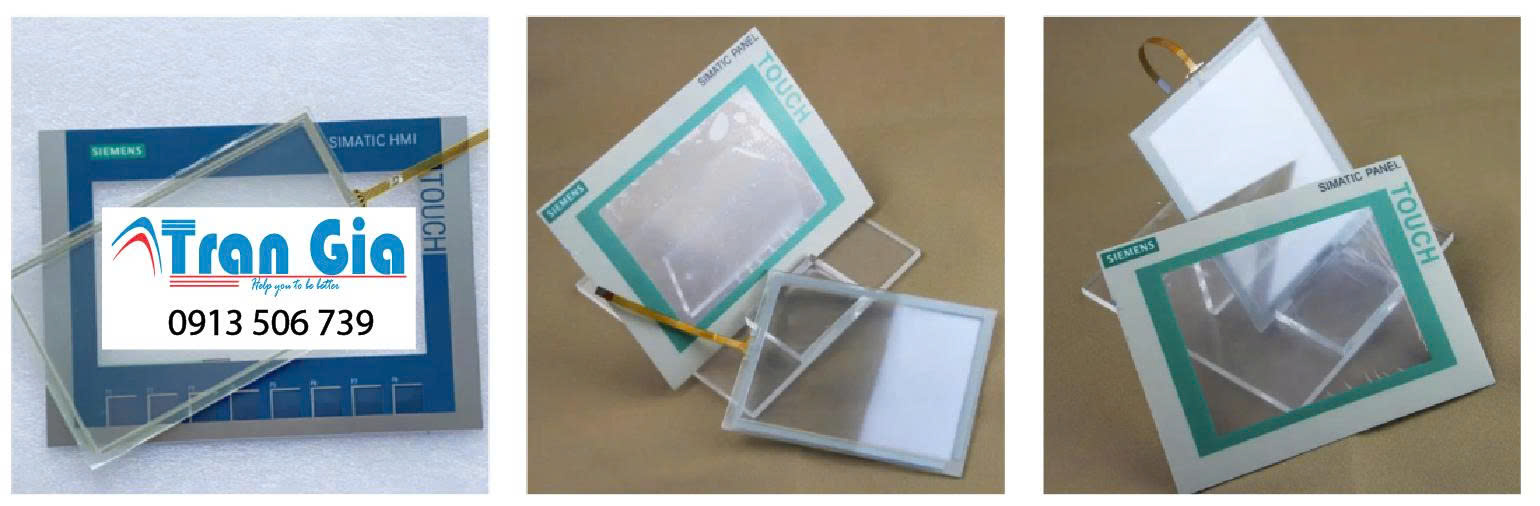

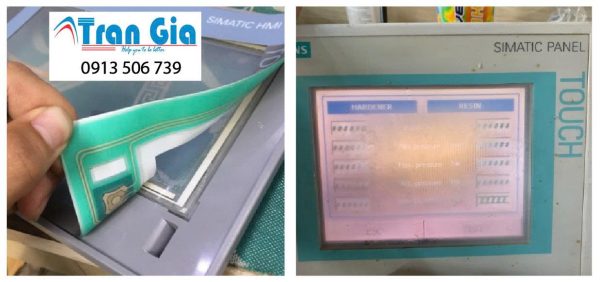

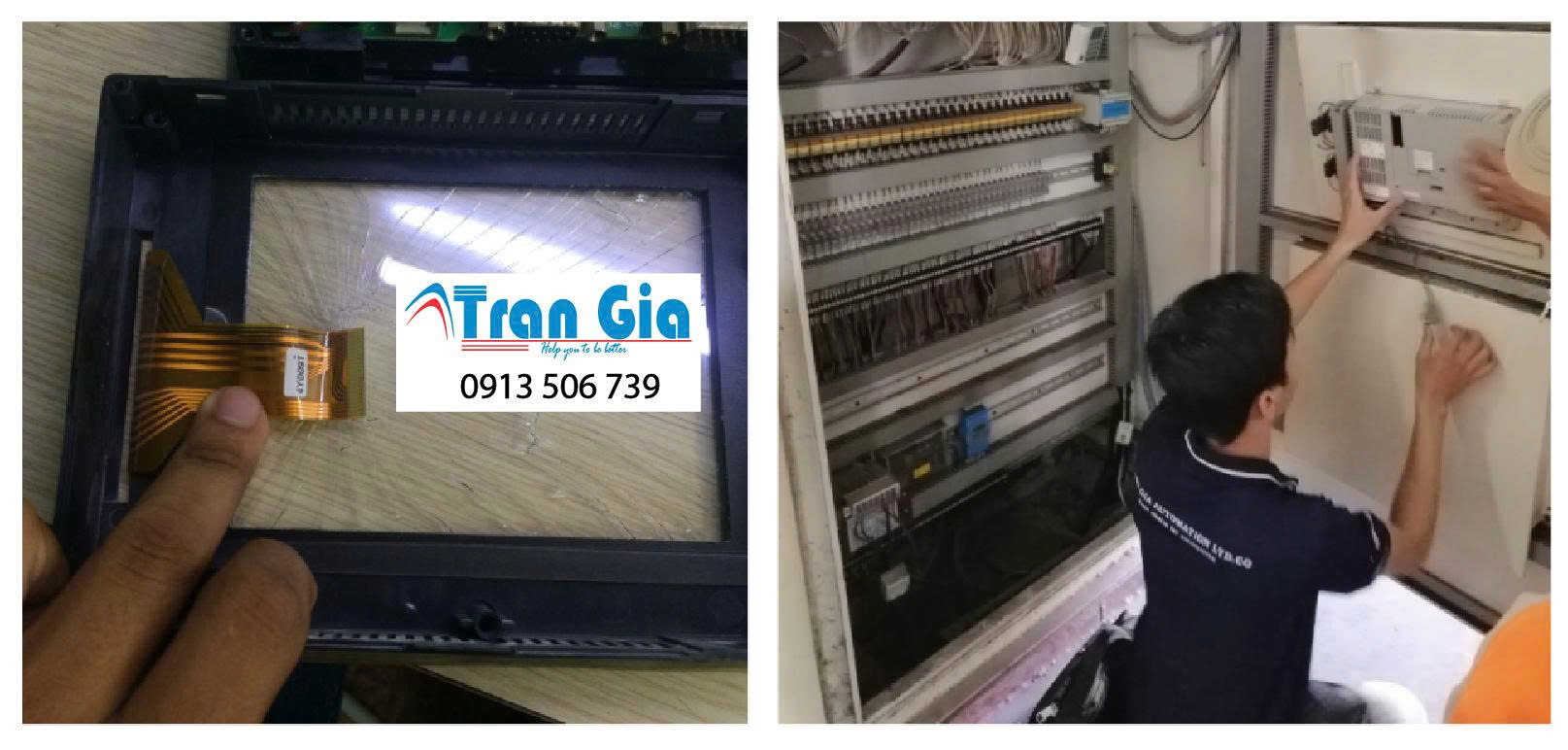

• Hư phần cảm ứng, hư Tấm cảm ứng

Tấm cảm ứng là một bộ phận được sử dụng nhiều nhất một trong màn hình hmi,  do vậy chúng sẽ là bộ phận dễ hư hỏng nhất. Thông thường các nguyên nhân hư hỏng bắt nguồn từ việc  chúng ta sử dụng màn hình không đúng cách, nhấn quá mạnh hoặc nhấn quá nhiều vào một điểm trong một thời gian dài  dẫn đến màn hình bị liệt điểm cảm ứng ảnh hoặc có thể không nhấn được, một số trường hợp còn bị lệch điểm.

Việc sửa chữa và thay thế Tấm cảm ứng cho màn hình HMI cũng khá đơn giản,  Tuy nhiên trong rất nhiều trường hợp sau khi thay cảm ứng xong chúng ta cần phải hiệu chỉnh lại giá trị điện trở. Việc này xảy ra rất nhiều ở màn hình: GP4301, GP4401, GP4501, GP4601, GP3302, GP3401, GP3501, GP3500, GP3600, …do chúng đang sử dụng cảm ứng điện trở.

Còn các mã hàng GP37W2, GP2301, GP2300, GP2400, GP2500, GP2501, GP2600, GP2601 sử dụng cảm ứng dạng ma trận nên không cần Calib lại

.

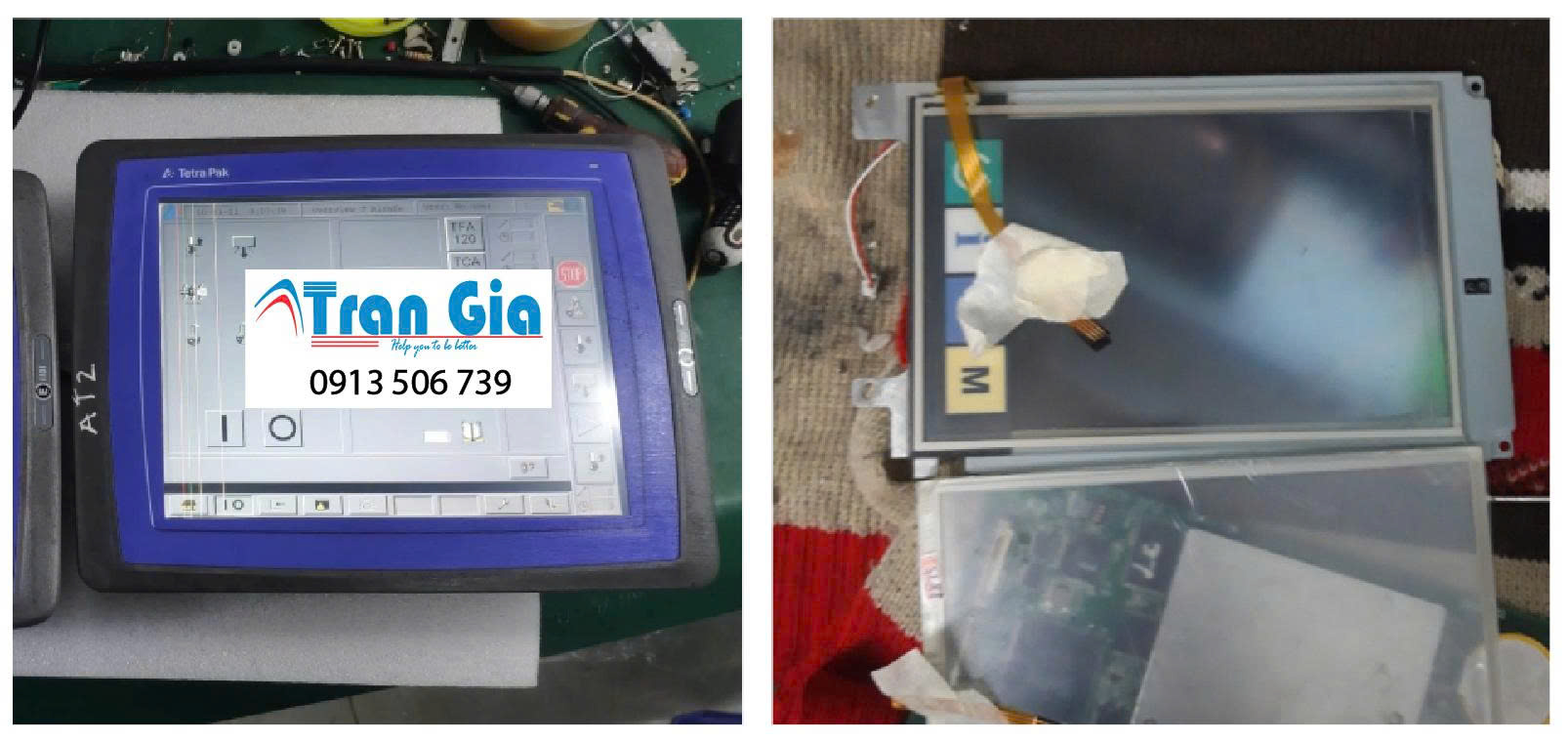

• Hư hỏng phần hiển thị LCD

Phần hiển thị LCD trong màn hình HMI  là bộ phận thường xuyên xảy ra hư hỏng.  Các triệu chứng hư hỏng bao gồm: Loang LCD, Mờ,  phồng rộp, sọc ngang màn hình, sọc dọc màn hình,  màn hình không hiển thị được, màn hình bị nhòe,… Đặc biệt nhiều trên các mã hàng GP37W2, GP2301-SC11, SC41, GP2501-SC11, GP2501-SC41, GP2500-SC11, GP2500-SC41, GP2501-LG41,GP2500-LG41 … do chúng sử dụng LCD STN có nhiệt độ trên tấm Panel cao hơn dạng LED và TFT.

Có rất nhiều nguyên nhân dẫn đến hư hỏng nhưng chủ yếu  thời gian sử dụng màn hình quá lâu, do lỗi của nhà sản xuất,  hư hỏng cáp kết nối LCD, hư bo giao tiếp LCD, bị phồng rộp do hoạt động trong môi trường nhiệt độ cao và độ ẩm không khí lớn.

• Hư phần kết nối truyền thông với PLC

Đa phần các nguyên nhân hư hỏng kết nối truyền thông với PLC trên mành hình Proface là do bị chạm nguồn điện, phần còn lại do lỗi sản xuất linh kiện và thời gian sử dụng thiết bị quá lâu.

Việc sửa chữa màn hình hư cổng truyền thông cũng tốn thời gian vì màn hình HMI ngày nay cấu tạo khá phức tạp. Tuy nhiên nếu hư ở trường hợp này thì phương án sửa chữa vẫn kinh tế.

• Hư hỏng do thời gian sử dụng quá lâu

Như các bạn đã biết linh kiện điện tử luôn luôn có tuổi thọ nhất định, Do vậy chúng sẽ hư hỏng theo thời gian sử dụng. Vì vậy nếu chúng ta sử dụng màn hình quá lâu dẫn tới hư hỏng thiết bị nếu có thể sửa chữa được sẽ giúp tiết kiệm chi phí nhưng nếu chúng quá cũ để có thể sửa chữa lại thì chúng tôi khuyên bạn Bạn nên tìm phương án thay thế bằng một màn hình mới.  các nhà sản xuất linh kiện thường sẽ ngừng sản xuất sau khoảng ảnh 4 đến 5 năm 5 rừng sản xuất màn hình.

CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH  Fuji HAKKO V810XSN, V810XTN, V810ICN, V810CN

Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:

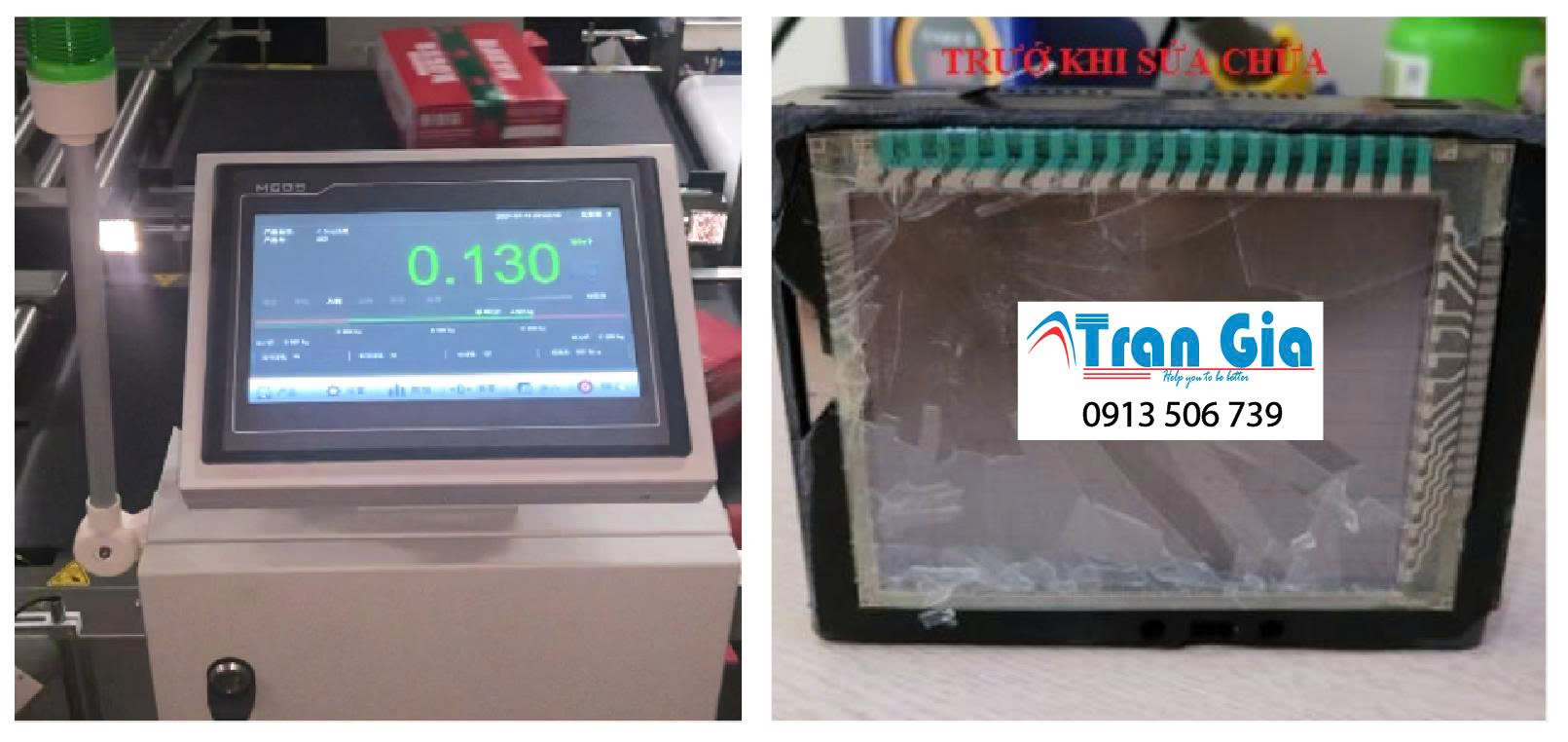

• Màn hình cảm ứng HMI bị nứt, vỡ
• Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
• Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
• Không truyền thông được, lỗi bo mạch kết nối PLC…
• Màn hình cảm ứng HMI hiển thị mờ
• Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
• Màn hình cảm ứng HMI hiển thị bị chấm đen

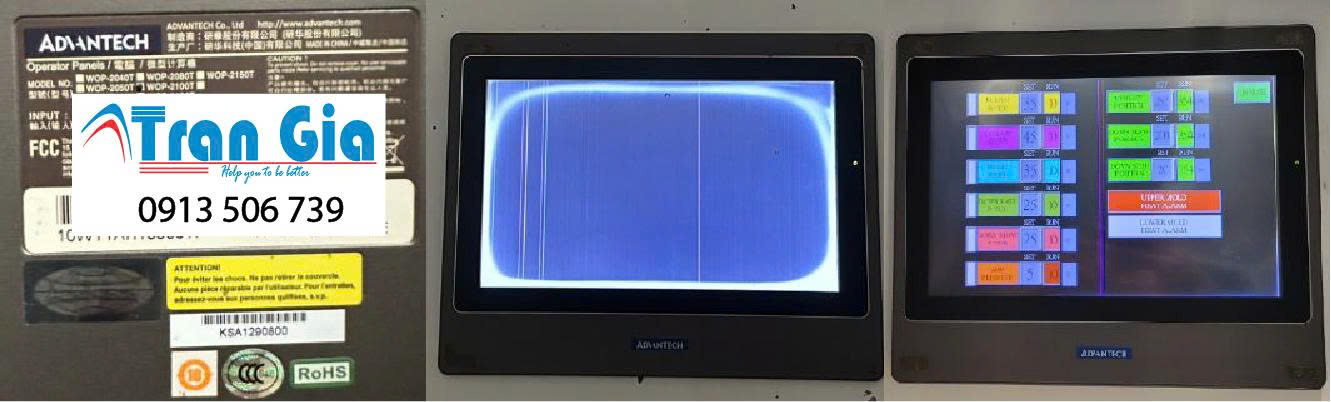

• Màn hình cảm ứng HMI bị hiển thị sọc LCD
• Màn hình cảm ứng HMI không hiển thị, không sáng
• Màn hình HMI bị treo (bị đơ), không thể cảm ứng
• Màn hình cảm ứng HMI chạm không ăn
• Màn hình HMI bị lỗi nguồn, mất nguồn
• Màn hình  bị lỗi cao áp
• Màn hình bị lỗi không kết nối được với PLC

• Nứt, vỡ màn hình HMI
• Hư nguồn HMI
• Có nguồn nhưng màn hình không hiển thị.
• Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
• Treo màn hình, màn hình đơ.
• Không kết nối được với PLC.
•  Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
• Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

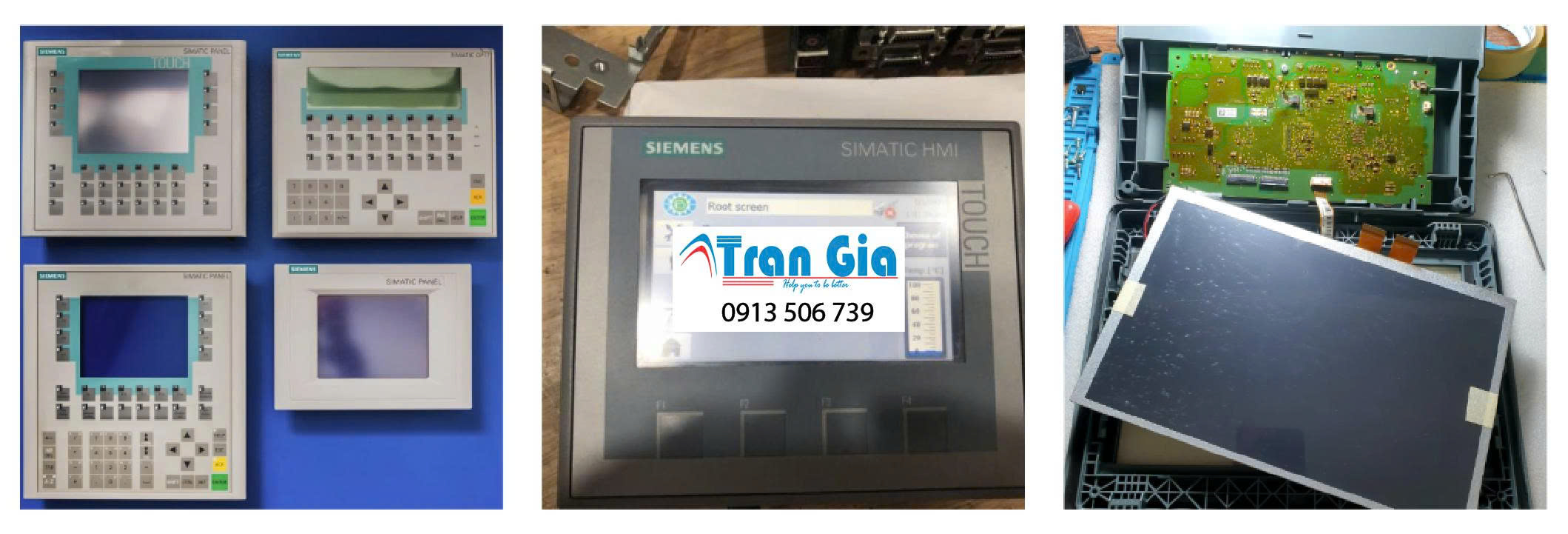

• Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
• Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
• Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
• Màn hình Easyview: MT500, MT506, MT508, MT510,…
• Màn hình Weintek: MT6000, MT8000
• Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
• Màn hình Redlion: G306C000, G308C, G310C, G312C
• Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
