QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION

• Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….

• Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.

• Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …

• Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).

• Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.

• Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.

• Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …

Ngòai ra chúng tôi Chuyên sửa chữa Màn hình Fuji UG430H-TS4, UG430H-VS4, UG430H-SS4

Bảo hành và khắc phục sự cố nhanh nhất cho Quý khách hàng. Với kinh nghiệm sửa chữa nhiều năm, chúng tôi nhận sửa chữa thiết bị tự động các sản phẩm màn hình HMI,AC Servo, PLC, Thiết bị điều khiển.

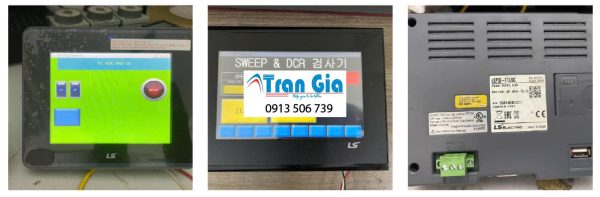

Trung tâm chuyên sửa màn hình V808SD xử lí lỗi nhanh chóng bảo hành từ 3 – 6 tháng

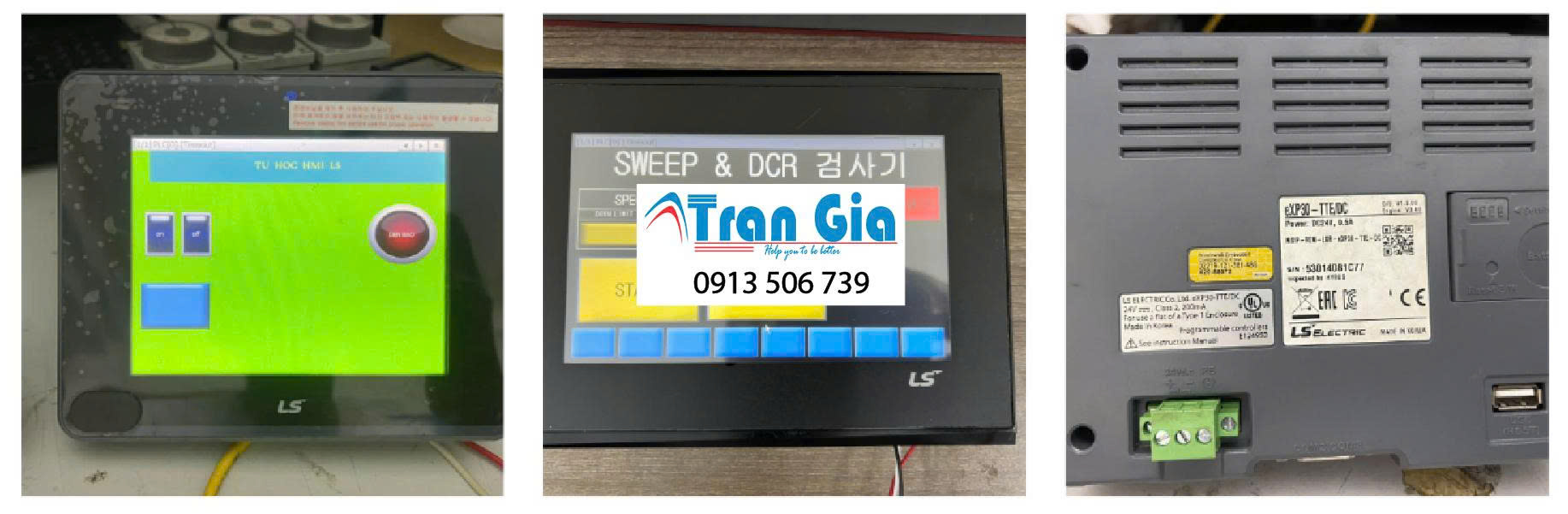

Các lỗi màn hình thường xuyên gặp phải ở màn hình LS

• Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
• Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ

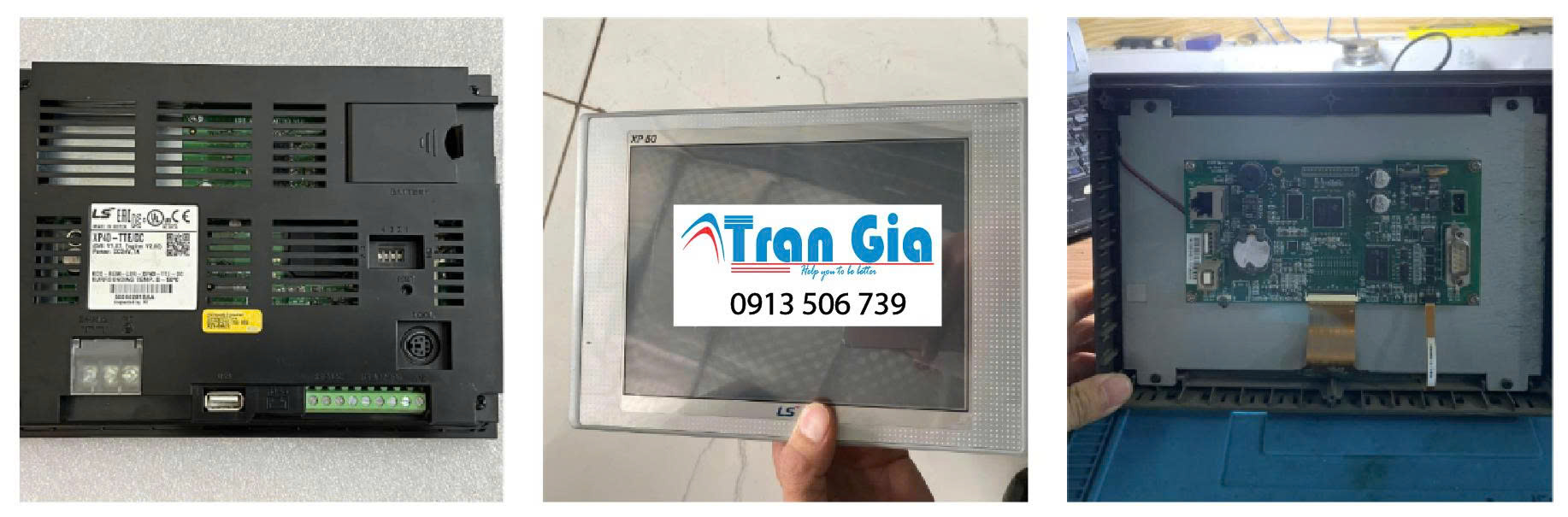

• Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
• Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều
• này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

• Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:

– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…

– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…

– Không truyền thông được, lỗi bo mạch kết nối PLC…

– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.

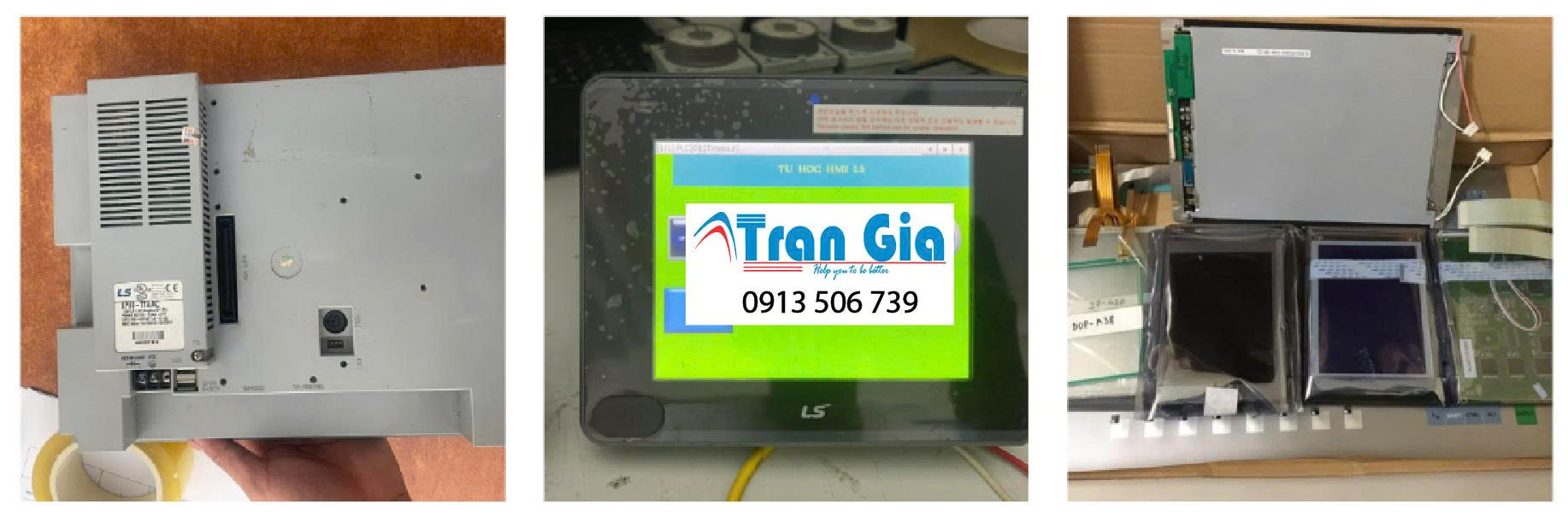

CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH LS

Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:

• Màn hình cảm ứng HMI bị nứt, vỡ
• Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
• Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
• Không truyền thông được, lỗi bo mạch kết nối PLC…
• Màn hình cảm ứng HMI hiển thị mờ
• Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
• Màn hình cảm ứng HMI hiển thị bị chấm đen
• Màn hình cảm ứng HMI bị hiển thị sọc LCD
• Màn hình cảm ứng HMI không hiển thị, không sáng
• Màn hình HMI bị treo (bị đơ), không thể cảm ứng
• Màn hình cảm ứng HMI chạm không ăn
• Màn hình HMI bị lỗi nguồn, mất nguồn

• Màn hình  bị lỗi cao áp
• Màn hình bị lỗi không kết nối được với PLC
• Nứt, vỡ màn hình HMI
• Hư nguồn HMI
• Có nguồn nhưng màn hình không hiển thị.
• Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
• Treo màn hình, màn hình đơ.
• Không kết nối được với PLC.

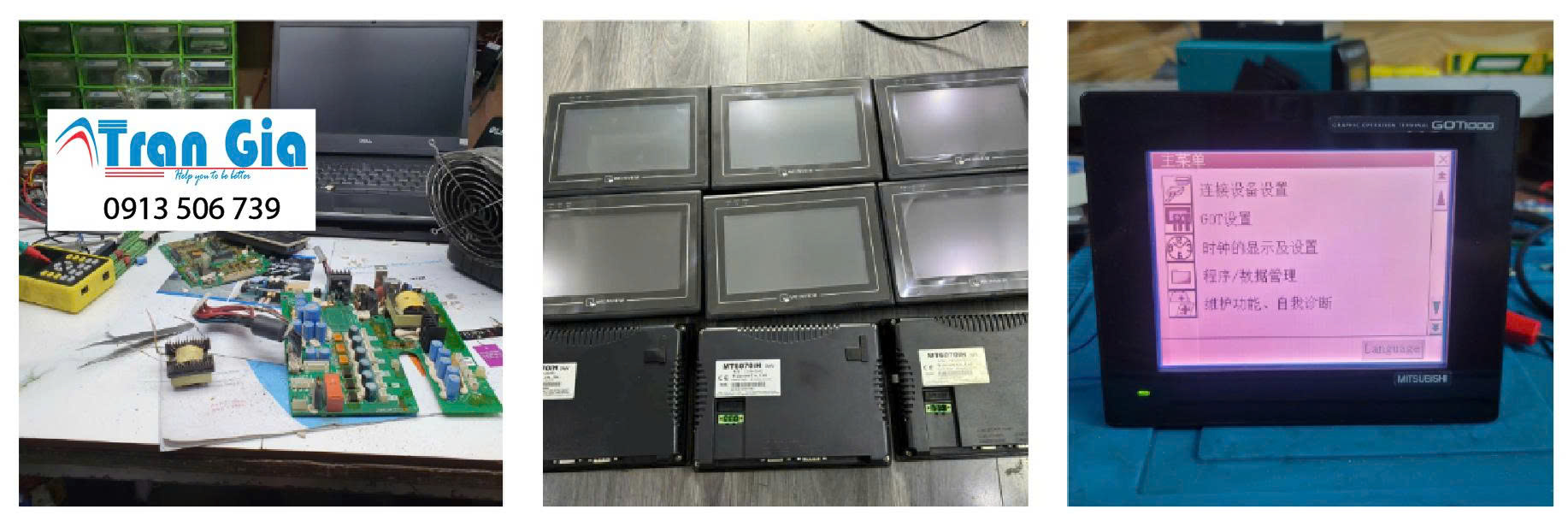

•  Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
• Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
• Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
• Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
• Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
• Màn hình Easyview: MT500, MT506, MT508, MT510,…
• Màn hình Weintek: MT6000, MT8000
• Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
• Màn hình Redlion: G306C000, G308C, G310C, G312C
• Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU

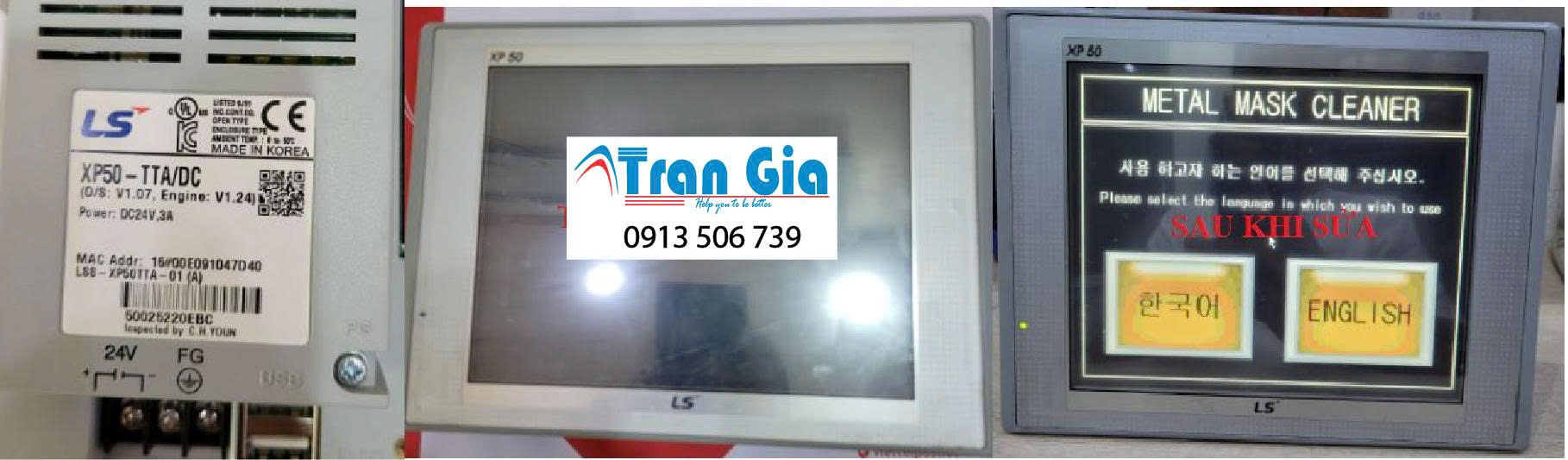

Bảng mã lỗi màn hình LS

Mã lỗi	Thông báo lỗi	Nguyên nhân	Cách khắc phục
COMM ERROR	Communication Error	Lỗi truyền thông giữa HMI và PLC.	Kiểm tra dây cáp, cổng COM, thiết lập địa chỉ truyền thông.
PLC NO RESPONSE	No response from PLC	HMI không nhận được phản hồi từ PLC.	Kiểm tra trạng thái PLC, baudrate, và đúng loại giao thức cài đặt.
DOWNLOAD ERROR	Failed to download project	Lỗi trong quá trình nạp chương trình từ phần mềm GMWIN hoặc HMI S/W.	Kiểm tra cáp USB, COM hoặc lại driver.
MEMORY FULL	Memory Overflow	Bộ nhớ lưu trữ của HMI bị đầy.	Xóa bớt project cũ, reset thiết bị, hoặc dùng thẻ nhớ hỗ trợ.
TOUCH ERROR	Touch Panel Malfunction	Lỗi phần cứng cảm ứng màn hình.	Kiểm tra lại mặt cảm ứng hoặc thay cảm ứng.
FILE SYSTEM ERROR	Internal File Error	Hệ thống tập tin lỗi (do cập nhật firmware sai, lỗi thẻ nhớ…).	Format hoặc update firmware lại từ phần mềm HMI Editor.
RTC ERROR	Real-Time Clock Error	Pin nuôi RTC yếu hoặc hỏng.	Thay pin RTC bên trong màn hình.
USB ERROR	USB Device Not Recognized	USB không tương thích hoặc cắm sai.	Đổi sang USB định dạng FAT32, dung lượng < 8GB.
TOO MANY OBJECTS	Too many objects on screen	Quá nhiều đối tượng trên 1 màn hình gây lag hoặc lỗi.	Giảm số lượng đối tượng, chia ra nhiều màn hình.
BOOT ERROR	Boot Failure	Lỗi hệ thống khởi động, có thể do firmware lỗi.	Cập nhật lại firmware bằng công cụ LS HMI Tools.
PANEL TYPE MISMATCH	Project not compatible with panel type	File dự án không đúng với loại HMI đang sử dụng.	Chọn đúng model HMI trong phần mềm thiết kế (XP-TT, XP10…).



Mã lỗi	Mô tả lỗi	Nguyên nhân/Cách khắc phục
COM1/2 Error	Lỗi kết nối cổng COM1 hoặc COM2	Kiểm tra dây kết nối, cấu hình COM (baudrate, parity, stop bit, v.v)
PLC Not Responding	Màn hình không nhận dữ liệu từ PLC	Kiểm tra địa chỉ PLC, cáp kết nối, nguồn cấp, giao thức truyền thông
Script Error	Lỗi khi thực thi Script trong project	Kiểm tra cú pháp script hoặc dữ liệu đầu vào
Memory Full	Hết bộ nhớ trong màn hình	Giảm số lượng hình ảnh, dữ liệu recipe, hoặc chia nhỏ dự án
No Project File	Không tìm thấy tệp chương trình (project)	Nạp lại chương trình từ USB hoặc qua phần mềm TOOL XP-Builder
Touch Calibration Error	Lỗi cảm ứng	Thử hiệu chuẩn lại cảm ứng hoặc thay panel cảm ứng nếu bị lỗi phần cứng
RTC Error	Lỗi bộ đồng hồ thời gian thực (Real Time Clock)	Kiểm tra/Thay pin RTC, cài đặt lại thời gian
Download Error	Lỗi khi tải chương trình từ PC sang HMI	Kiểm tra cáp, cổng COM/USB, chọn đúng model trong phần mềm XP-Builder
Driver Error	Không khởi tạo được Driver giao tiếp với PLC	Kiểm tra model PLC, chọn đúng driver giao tiếp trong phần mềm cấu hình
Firmware Mismatch	Firmware không tương thích với project hiện tại	Nâng cấp firmware hoặc điều chỉnh project phù hợp với firmware hiện tại
Recipe File Error	Lỗi đọc/ghi dữ liệu Recipe	Kiểm tra định dạng file, tên file và vùng nhớ
Data Storage Error	Lỗi khi ghi dữ liệu vào bộ nhớ ngoài	Kiểm tra thẻ nhớ USB/SD, thử format hoặc thay mới



Mã lỗi	Mô tả lỗi	Nguyên nhân & Cách khắc phục
1001	Không kết nối được PLC	Kiểm tra dây cáp truyền thông, cấu hình cổng COM, địa chỉ thiết bị.
1002	Timeout nhận dữ liệu từ PLC	PLC không phản hồi – kiểm tra trạng thái PLC, thử khởi động lại.
1003	Sai cấu hình giao thức truyền thông	Đảm bảo cài đặt đúng loại PLC và giao thức tương ứng (Modbus, LS, Mitsubishi…).
1004	Không tìm thấy thiết bị	Thiết bị không online – kiểm tra nguồn, cổng kết nối vật lý.
1005	Sai định dạng dữ liệu	Dữ liệu gửi hoặc nhận không đúng kiểu – xem lại tag dữ liệu và kiểu dữ liệu PLC.
2001	Không load được project HMI	Lỗi file dự án – nạp lại chương trình qua phần mềm HMI S/W (GMWIN hoặc XG5000).
3001	Màn hình bị treo / đơ	Lỗi hệ điều hành – thử reset cứng hoặc cập nhật firmware.
4001	Không thể ghi dữ liệu vào thẻ nhớ	Kiểm tra thẻ nhớ SD, định dạng đúng FAT32, thử thẻ khác.
4002	Không thể đọc công thức / log file	Lỗi đường dẫn hoặc file log – kiểm tra cấu hình lưu trữ và định dạng file.
5001	Lỗi phần mềm hệ thống HMI	Cần cập nhật firmware hoặc cài lại hệ điều hành từ nhà sản xuất.
