QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION

• Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….

• Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.

• Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …

• Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).

• Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.

• Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.

• Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …

CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH UG221H-TC4

Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:

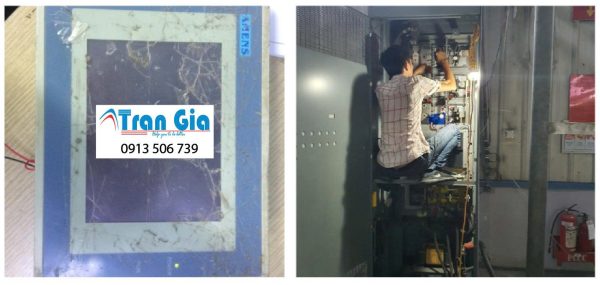

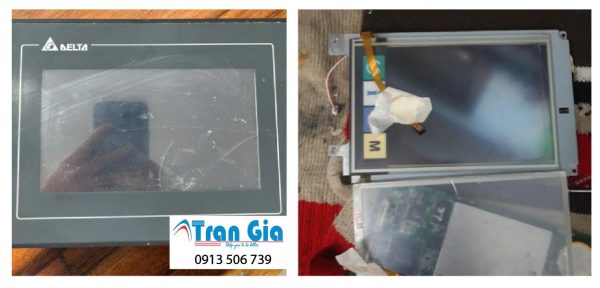

• Màn hình cảm ứng HMI bị nứt, vỡ

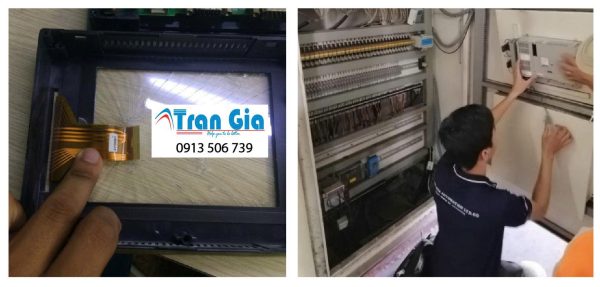

• Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
• Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
• Không truyền thông được, lỗi bo mạch kết nối PLC…
• Màn hình cảm ứng HMI hiển thị mờ

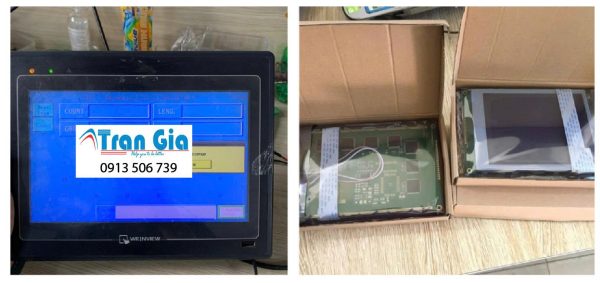

• Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
• Màn hình cảm ứng HMI hiển thị bị chấm đen
• Màn hình cảm ứng HMI bị hiển thị sọc LCD
• Màn hình cảm ứng HMI không hiển thị, không sáng
• Màn hình HMI bị treo (bị đơ), không thể cảm ứng
• Màn hình cảm ứng HMI chạm không ăn
• Màn hình HMI bị lỗi nguồn, mất nguồn
• Màn hình  bị lỗi cao áp
• Màn hình bị lỗi không kết nối được với PLC
• Nứt, vỡ màn hình HMI

• Hư nguồn HMI
• Có nguồn nhưng màn hình không hiển thị.
• Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
• Treo màn hình, màn hình đơ.
• Không kết nối được với PLC.
•  Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
• Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
• Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
• Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
• Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
• Màn hình Easyview: MT500, MT506, MT508, MT510,…
• Màn hình Weintek: MT6000, MT8000
• Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
• Màn hình Redlion: G306C000, G308C, G310C, G312C
• Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU

Bảng mã lỗi màn hình UG221H-TC4

Mã lỗi	Thông báo lỗi (Tiếng Anh)	Nguyên nhân – Hướng xử lý
NO PROJECT	Project not found	Màn hình chưa có chương trình hoặc bị xóa → Nạp lại project bằng phần mềm V-SFT
PLC NO RESPONSE	No response from PLC	Không giao tiếp được với PLC → Kiểm tra cáp, COM, cấu hình truyền thông
TIMEOUT ERROR	PLC Communication Timeout	Sai baudrate, station, hoặc PLC đang dừng → Kiểm tra cài đặt và trạng thái PLC
SYSTEM ERROR 001/002	Internal system error / EEPROM error	Lỗi bộ nhớ hoặc hệ điều hành → Format lại, nạp firmware
FIRMWARE ERROR	Firmware invalid or corrupted	Hỏng hệ điều hành → Dùng V-SFT để Send System firmware mới
FILE SYSTEM ERROR	File system corrupted	Bộ nhớ trong lỗi → Vào System Menu, chọn Memory Init → All để format toàn bộ
BATTERY LOW	Battery voltage is low	Hết pin CR2032 trên main → Thay pin, tránh mất chương trình khi mất điện
TOUCH PANEL ERROR	Touch screen malfunction	Tấm cảm ứng hỏng hoặc lệch → Calibrate cảm ứng hoặc thay cảm ứng
SCREEN CONFIG ERROR	Project incompatible with screen model	Nạp nhầm project không đúng với model UG221H-TC4 → Tạo lại đúng model trong V-SFT
MEMORY CARD ERROR	CF card not detected / unreadable	Thẻ nhớ CF lỗi, định dạng sai → Format lại FAT16, chỉ dùng thẻ ≤ 2GB
SECURITY ERROR	Password-protected project	Dự án có mật khẩu → Chỉ có thể nạp lại, không chỉnh sửa nếu không có mật khẩu
COMM ERROR COM1/COM2	Communication error on COM1/COM2	Cấu hình sai, hở cáp, thiết bị ngoại vi (barcode, cân điện tử…) không phản hồi

🔧 HƯỚNG DẪN XỬ LÝ NHANH

⚠️ SYSTEM ERROR / FILE SYSTEM ERROR

Khắc phục:

1. Tắt nguồn màn hình

2. Nhấn giữ góc trái dưới màn hình

3. Bật lại nguồn → vào System Menu

4. Chọn: Initialize → Memory Init → All

🔄 FIRMWARE ERROR

Cách xử lý:

1. Dùng phần mềm V-SFT

2. Vào Transfer → Send System

3. Chọn file .SYS đúng với UG221H-TC4 → Gửi qua COM1

💡 Không tắt nguồn trong lúc gửi firmware.

🔁 NO RESPONSE / TIMEOUT ERROR

Nguyên nhân phổ biến:

• Cáp sai chuẩn (RS232 vs RS485)

• Sai baudrate / parity / stop bit

• PLC chưa RUN hoặc địa chỉ Station ID sai

🧰 CÁP LẬP TRÌNH RS232 CHUẨN CHO UG221H-TC4

DB9 (PC)	Mini DIN 8P (HMI)	Tín hiệu
Pin 2	Pin 3	TXD
Pin 3	Pin 2	RXD
Pin 5	Pin 5	GND

📊 CẤU HÌNH GIAO TIẾP PLC PHỔ BIẾN

Hãng PLC	Giao thức	Gợi ý thiết lập
Mitsubishi FX	FX CPU Direct / MC	Baudrate: 9600–38400, Station: 0, RS232 COM1
Omron CQM1	Host Link	7E1, Unit No: 0–31, COM1
Siemens S7-200	PPI	Baudrate: 187.5k, Station ID đúng, COM2 RS485
Delta DVP	MODBUS RTU	COM1/COM2, 9600bps, parity: Even, stop bit: 1

📂 TÀI NGUYÊN HỖ TRỢ (CÓ THỂ GỬI)

Tài nguyên	Công dụng
✅ V-SFT v5/v6	Lập trình và nạp chương trình cho UG221H-TC4
✅ Firmware .SYS	Phục hồi hệ điều hành nếu bị lỗi
✅ Driver USB-RS232	Dùng với cáp chuyển đổi (FTDI)
✅ Datasheet UG221H-TC4	Thông số kỹ thuật, sơ đồ chân, nguồn cấp
✅ Sơ đồ cáp RS232/RS422	Hướng dẫn đấu nối lập trình & PLC







✅ 5. SAO LƯU & PHỤC HỒI CHƯƠNG TRÌNH TRÊN HMI

🔁 A. Sao lưu (Receive project từ HMI)

Giúp bạn lưu chương trình đang chạy trong HMI về máy tính để phục hồi sau này hoặc chuyển sang HMI khác.

Các bước:

1. Mở phần mềm V-SFT v5 hoặc v6

2. Vào menu: Transfer → Receive Project

3. Chọn đúng cổng COM (ví dụ COM3 nếu dùng USB–RS232)

4. Nhấn Receive để lưu chương trình về dạng file .vtp

⚠️ Nếu project có mật khẩu, bạn vẫn có thể nạp lại, nhưng không chỉnh sửa được nếu không có pass.

⬆️ B. Nạp lại chương trình (Send Project)

Dùng để gửi file .vtp từ máy tính vào màn hình UG221H-TC4

Thao tác:

1. Mở V-SFT → Transfer → Send Project

2. Chọn file .vtp đúng model UG221H-TC4

3. Chọn COM port phù hợp → Nhấn Send

✅ 6. NÂNG CẤP HOẶC KHẮC PHỤC FIRMWARE LỖI

Khi nào cần làm?

• Gặp lỗi “FIRMWARE ERROR”

• Màn hình treo logo FUJI

• Không thể khởi động hoặc bị trắng màn hình

Cách làm:

1. Mở V-SFT

2. Vào Transfer → Send System

3. Chọn đúng firmware .SYS dành cho UG221H-TC4

4. Chọn cổng COM → Nhấn Send

⛔ Không rút cáp hay tắt nguồn trong khi đang nạp firmware.

✅ 7. CÁCH FORMAT HOÀN TOÀN (RESET FACTORY)

Dùng khi gặp lỗi nặng: system error, treo máy, lỗi bộ nhớ…

Cách vào System Menu:

1. Tắt nguồn màn hình

2. Nhấn giữ góc dưới bên trái của màn hình cảm ứng

3. Bật nguồn → sẽ vào System Menu

4. Chọn: Initialize → Memory Init → All

✅ 8. GỢI Ý XỬ LÝ CÁC LỖI THỰC TẾ THƯỜNG GẶP

Triệu chứng	Nguyên nhân phổ biến	Khắc phục
Màn hình trắng xóa	Cáp LCD lỏng, LCD hư hoặc lỗi bo	Kiểm tra cáp LCD, thử thay panel
Màn hình chỉ hiện logo rồi treo	Lỗi firmware hoặc chương trình	Format + nạp lại firmware + chương trình
Không điều khiển cảm ứng	Lỗi touch panel	Calibrate lại, nếu không được → thay tấm cảm ứng
Không kết nối với PLC	Sai cáp, cấu hình COM, hoặc PLC không chạy	Kiểm tra toàn bộ truyền thông
Tự mất chương trình sau khi tắt	Pin CR2032 yếu/hết → không lưu RAM	Thay pin CR2032

✅ 9. GỢI Ý CẤU HÌNH GIAO TIẾP PLC CHUẨN (Trong V-SFT)

Hãng PLC	Giao thức	Gợi ý thông số COM
Mitsubishi FX	FX CPU Direct	Baudrate 9600, Station 0, COM1 (RS232), 8N1
Omron CQM1	Host Link	7E1, COM1, đúng Unit No (0–31)
Siemens S7-200	PPI	COM2 RS422, Baudrate 187.5K, đúng Station ID
Delta DVP	MODBUS RTU	COM1/COM2, baudrate 9600–19200, parity Even, slave đúng

✅ 10. CÁP LẬP TRÌNH CHUẨN – RS232 CHO UG221H-TC4

Cáp từ DB9 PC → Mini DIN 8P (HMI)

DB9 Female (PC)	Mini-DIN 8P (HMI)	Tín hiệu
Pin 2	Pin 3	TXD
Pin 3	Pin 2	RXD
Pin 5	Pin 5	GND

✅ Dùng với USB–RS232 chip FTDI để lập trình qua laptop không có cổng COM.
