Mô tả sản phẩm
TRAN GIA Automation chúng tôi chuyên cung cấp màn hìnhUG230H-SS4. Cũng là Trung tâm chuyên sửa màn hình UG230H-SS4 xử lí lỗi nhanh chóng toàn quốc với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION
-
Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….
-
Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.
-
Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …
-
Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).
-
Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.
-
Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.
-
Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …
Sửa màn hình UG230H-SS4
Tran Gia Automation Chuyên nhận sửa màn hình cảm ứng Công nghiệp, Cung cấp Linh kiện sửa màn hình, mặt cảm ứng công nghiệp, Màn hình LCD, Mặt cảm ứng LCD, Board CPU, Board cao áp, RAM, ROM…
Chuyên sửa chữa, khắc phục sự cố về HMI như Lỗi CPU, Mất chương trình, Liệt cảm ứng, Màn hình bị mờ – hoen ố – không rõ chữ – mất màu, Mất nguồn, Cháy – Nổ, Mất chương trình.
Với đội ngũ kỹ thuật nhiều năm kinh nghiệm về sửa chữa các dòng màn hình Winview, Delta, Proface, Omron, Hitech, Simens, Hitech, Winview, Panasonic, Kinco, Hàng Châu Lâu …Uy Tín , Linh kiện sửa chữa luôn có sẵn sẽ khắc phục nhanh nhất cho Quý Khách hàng.
Ngòai ra chúng tôi Chuyên sửa chữa Màn hình Fuji UG430H-TS4, UG430H-VS4, UG430H-SS4
Bảo hành và khắc phục sự cố nhanh nhất cho Quý khách hàng. Với kinh nghiệm sửa chữa nhiều năm, chúng tôi nhận sửa chữa thiết bị tự động các sản phẩm màn hình HMI,AC Servo, PLC, Thiết bị điều khiển.
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG230H-SS4
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều
- này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH UG230H-SS4
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
- Màn hình cảm ứng HMI bị nứt, vỡ
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Nứt, vỡ màn hình HMI
- Hư nguồn HMI
- Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Treo màn hình, màn hình đơ.
- Không kết nối được với PLC.
- Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
- Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
- Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
- Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
- Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
- Màn hình Easyview: MT500, MT506, MT508, MT510,…
- Màn hình Weintek: MT6000, MT8000
- Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
- Màn hình Redlion: G306C000, G308C, G310C, G312C
- Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
Bảng mã lỗi màn hình UG230H-SS4
| Mã lỗi | Mô tả lỗi | Nguyên nhân & Hướng xử lý |
|---|---|---|
| NO PROJECT | Không có chương trình trong bộ nhớ | – Nạp lại chương trình bằng phần mềm V-SFT qua cáp lập trình RS232 |
| PLC TIMEOUT | Mất giao tiếp với PLC trong thời gian thiết lập | – Kiểm tra kết nối vật lý, cấu hình COM, baudrate, parity, PLC có đang RUN không |
| NO RESPONSE | Không nhận phản hồi từ PLC | – Cáp RS232 sai
– Sai địa chỉ hoặc giao thức truyền – PLC bị tắt hoặc không khởi động |
| BATTERY LOW | Cảnh báo pin CMOS yếu/hết (pin nuôi bộ nhớ RTC) | – Thay pin CR2032 3V trên bo mạch chính |
| SYSTEM ERROR 001 | Lỗi hệ thống khởi động | – Format bộ nhớ → nạp lại chương trình
– Nếu vẫn lỗi, kiểm tra phần cứng |
| SYSTEM ERROR 002 | Lỗi EEPROM, bộ nhớ trong bị lỗi | – Format lại bộ nhớ trong System Menu
– Nếu không hết → phần cứng lỗi |
| TOUCH PANEL ERROR | Lỗi cảm ứng (không chạm được hoặc loạn vị trí) | – Hiệu chỉnh cảm ứng (Touch Calibration)
– Nếu không được → thay cảm ứng |
| FILE SYSTEM ERROR | Lỗi hệ thống file do ghi/đọc sai, mất nguồn đột ngột khi đang xử lý | – Format bộ nhớ → nạp lại chương trình |
| FIRMWARE ERROR | Firmware không tương thích hoặc bị lỗi | – Cập nhật lại firmware đúng model UG230H-SS4 |
| MEMORY CARD ERROR | Lỗi thẻ nhớ ngoài (nếu có dùng CompactFlash) | – Kiểm tra/thay thẻ nhớ
– Định dạng lại (FAT16) |
| COMMUNICATION ERROR | Lỗi giao tiếp với thiết bị ngoài như máy in, máy quét, biến tần,… | – Kiểm tra đúng cổng, dây, địa chỉ thiết bị ngoại vi |
🔧 HƯỚNG XỬ LÝ NHANH CÁC LỖI PHỔ BIẾN
✅ 1. Lỗi NO PROJECT
-
Nguyên nhân: chưa có chương trình trong HMI hoặc bộ nhớ bị xóa
-
Giải pháp:
-
Kết nối HMI với máy tính bằng cáp RS232 (Mini DIN 8P)
-
Mở phần mềm V-SFT v5 hoặc v6
-
Vào
Transfer→Send Project→ nạp file.VTP
-
✅ 2. Lỗi SYSTEM ERROR 001 / 002 / FILE SYSTEM ERROR
-
Cách xử lý:
-
Tắt nguồn HMI
-
Nhấn giữ góc trái dưới cùng của màn hình cảm ứng
-
Bật nguồn lại → vào System Menu
-
Chọn
Initialize → Memory Init → All → Yes -
Nạp lại chương trình từ máy tính
-
✅ 3. Lỗi TOUCH PANEL ERROR
-
Hiệu chỉnh cảm ứng:
-
Vào System Menu →
Touch Panel Calibration
-
-
Nếu không thao tác được hoặc sai lệch nhiều → thay tấm cảm ứng
✅ 4. Lỗi Giao tiếp PLC (PLC TIMEOUT / NO RESPONSE)
Kiểm tra kỹ:
-
Đúng cáp và chuẩn RS232/RS485
-
Đúng protocol PLC (Mitsubishi, Omron, Siemens, Delta…)
-
Đúng baudrate / parity / stop bit
-
PLC có đang ở chế độ RUN không?
✅ 5. Lỗi BATTERY LOW
-
Mở nắp sau màn hình → thay pin CR2032 3V
-
Sau khi thay nên vào lại giờ hệ thống trong HMI nếu cần
✅ 6. SAO LƯU CHƯƠNG TRÌNH TỪ HMI VỀ MÁY TÍNH (BACKUP PROJECT)
⚠️ Chỉ thực hiện được nếu chương trình không bị khóa (password protected).
🛠 Các bước:
-
Kết nối HMI với máy tính qua cáp RS232 hoặc USB-RS232
-
Mở phần mềm V-SFT v5/v6
-
Vào menu Transfer → Receive Project
-
Chọn COM port → nhấn “Receive”
-
Lưu file nhận về dạng
.VTP(có thể chỉnh sửa trên V-SFT)
✅ 7. CẬP NHẬT FIRMWARE MÀN HÌNH UG230H-SS4
Khi nên cập nhật:
-
Lỗi FIRMWARE ERROR
-
HMI không tương thích với chương trình mới
-
Nâng cấp hệ thống cho tương thích V-SFT mới
📂 Cần chuẩn bị:
-
Phần mềm V-SFT
-
File firmware đúng cho UG230H-SS4 (đuôi
.SYS)
🔧 Các bước cập nhật:
-
Vào V-SFT →
Transfer → Send System -
Chọn file
.SYStương ứng với UG230H-SS4 -
Chọn cổng COM và nạp firmware
-
Sau khi cập nhật xong → nạp lại chương trình
.VTP
✅ 8. CÁC LỖI NÂNG CAO & KHÓ CHUẨN ĐOÁN
| Hiện tượng | Nguyên nhân | Hướng xử lý |
|---|---|---|
| HMI chỉ sáng trắng / không hiển thị gì | Lỗi backlight, LCD, nguồn cấp không đủ | Kiểm tra 24VDC, kiểm tra panel, đo nguồn bo chính |
| HMI khởi động liên tục (loop reset) | Lỗi firmware hoặc vùng nhớ hệ thống | Format + cập nhật firmware |
| Cảm ứng hoạt động sai vị trí | Cần cân chỉnh lại cảm ứng (calibration) | Vào menu SYSTEM → Touch Panel Calibration |
| Giao tiếp lúc được lúc không với PLC | Nhiễu tín hiệu, cáp lỗi, baudrate quá cao | Thay cáp tốt hơn, giảm baudrate, kiểm tra tiếp địa (grounding) |
| Màn hình bị “đóng băng” không thao tác được | Do chương trình lỗi hoặc bộ nhớ bị đầy | Format bộ nhớ và nạp lại chương trình |
✅ 9. TẢI PHẦN MỀM – FIRMWARE – TÀI LIỆU UG230H-SS4
| Tên | Chức năng | Nguồn |
|---|---|---|
| V-SFT v5 / v6 | Lập trình, gửi/nhận chương trình | |
| Firmware .SYS UG230H-SS4 | Cập nhật hệ thống HMI | Gửi theo yêu cầu (mình có thể hỗ trợ gửi bản phù hợp) |
| Driver USB–RS232 (FTDI) | Kết nối cáp USB–COM ổn định | FTDI VCP driver chính hãng |
| Datasheet UG230H-SS4 | Thông số kỹ thuật + sơ đồ chân kết nối | Có thể gửi bản PDF nếu bạn cần |
🔄 QUY TRÌNH XỬ LÝ NHANH TOÀN DIỆN CHO HMI UG230H-SS4
-
Tắt nguồn → Giữ góc trái dưới → Bật nguồn → Vào System Menu
-
Chọn
Memory Init → Allđể format bộ nhớ -
Nạp lại firmware nếu lỗi hệ thống
-
Gửi lại chương trình từ phần mềm V-SFT (
Send Project) -
Căn chỉnh cảm ứng nếu cần (
Touch Panel Calibration) -
Kiểm tra lại toàn bộ cấu hình truyền thông

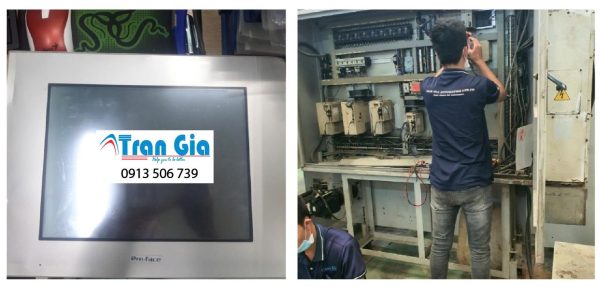

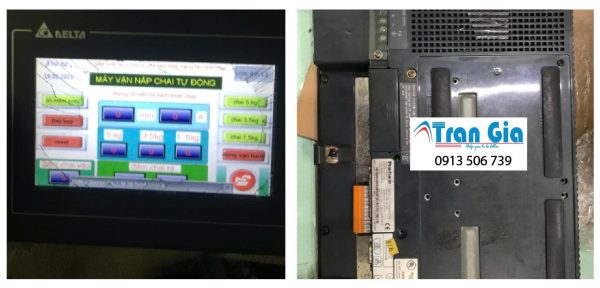

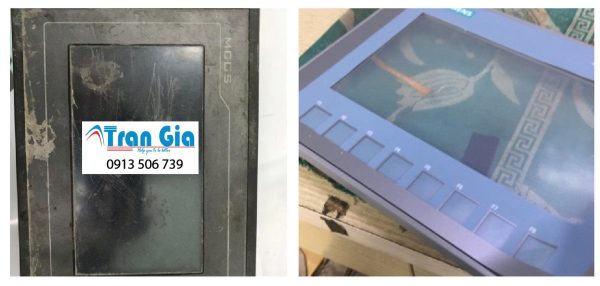

Hình ảnh một số màn hình hmi đang trong quá trình sửa chữa tại TRAN GIA
Quy trình sửa biến tần tại TRAN GIA AUTOMATION
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia Trung tâm chuyên sửa màn hình UG230H-SS4 xử lí lỗi nhanh chóng toàn quốc
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp màn hình UG230H-SS4 xử lí lỗi nhanh chóng toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ trung tâm chuyên sửa màn hình UG230H-SS4 xử lí lỗi nhanh chóng toàn quốc: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
