Mô tả sản phẩm
TRAN GIA Automation chúng tôi chuyên cung cấp màn hình UG230H-TS4D. Cũng là Trung tâm chuyên sửa màn hình UG230H-SS4D giá rẻ Tvới đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION
-
Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….
-
Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.
-
Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …
-
Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).
-
Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.
-
Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.
-
Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …
Sửa màn hình UG230H-SS4D
Tran Gia Automation Chuyên nhận sửa màn hình cảm ứng Công nghiệp, Cung cấp Linh kiện sửa màn hình, mặt cảm ứng công nghiệp, Màn hình LCD, Mặt cảm ứng LCD, Board CPU, Board cao áp, RAM, ROM…
Chuyên sửa chữa, khắc phục sự cố về HMI như Lỗi CPU, Mất chương trình, Liệt cảm ứng, Màn hình bị mờ – hoen ố – không rõ chữ – mất màu, Mất nguồn, Cháy – Nổ, Mất chương trình.
Với đội ngũ kỹ thuật nhiều năm kinh nghiệm về sửa chữa các dòng màn hình Winview, Delta, Proface, Omron, Hitech, Simens, Hitech, Winview, Panasonic, Kinco, Hàng Châu Lâu …Uy Tín , Linh kiện sửa chữa luôn có sẵn sẽ khắc phục nhanh nhất cho Quý Khách hàng.
Ngòai ra chúng tôi Chuyên sửa chữa Màn hình Fuji UG430H-TS4, UG430H-VS4, UG430H-SS4
Bảo hành và khắc phục sự cố nhanh nhất cho Quý khách hàng. Với kinh nghiệm sửa chữa nhiều năm, chúng tôi nhận sửa chữa thiết bị tự động các sản phẩm màn hình HMI,AC Servo, PLC, Thiết bị điều khiển.
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG230H-SS4D
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều
- này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH UG230H-SS4D
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
- Màn hình cảm ứng HMI bị nứt, vỡ
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Nứt, vỡ màn hình HMI
- Hư nguồn HMI
- Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Treo màn hình, màn hình đơ.
- Không kết nối được với PLC.
- Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
- Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
- Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
- Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
- Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
- Màn hình Easyview: MT500, MT506, MT508, MT510,…
- Màn hình Weintek: MT6000, MT8000
- Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
- Màn hình Redlion: G306C000, G308C, G310C, G312C
- Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
Bảng mã lỗi màn hình UG230H-SS4D
| Mã lỗi | Mô tả lỗi (Thông báo) | Nguyên nhân & Hướng xử lý |
|---|---|---|
| NO PROJECT | Không có chương trình trong màn hình | – Nạp lại chương trình bằng phần mềm V-SFT.
– Kiểm tra cáp kết nối với PC. |
| PLC TIMEOUT | Mất kết nối PLC trong khi vận hành | – Kiểm tra cáp, thông số truyền thông (baudrate, parity, stopbit).
– Đảm bảo PLC đang RUN. |
| NO RESPONSE | Không có phản hồi từ PLC | – Cấu hình cổng COM sai.
– Kiểm tra chọn đúng PLC trong V-SFT. |
| BATTERY LOW | Pin nuôi bộ nhớ yếu hoặc hết | – Thay pin CMOS bên trong màn hình (thường là CR2032). |
| SYSTEM ERROR 001 | Lỗi hệ thống khởi động (do phần mềm hoặc lỗi bộ nhớ) | – Reset HMI về mặc định.
– Nạp lại chương trình. – Format bộ nhớ nếu cần. |
| SYSTEM ERROR 002 | Lỗi bộ nhớ trong EEPROM | – Format bộ nhớ.
– Thử cập nhật firmware. |
| TOUCH PANEL ERROR | Lỗi cảm ứng (không điều khiển được, loạn cảm ứng) | – Thử calibrate lại.
– Nếu vẫn lỗi → thay tấm cảm ứng. |
| FILE SYSTEM ERROR | Lỗi hệ thống file (thường do mất nguồn đột ngột) | – Format lại bộ nhớ qua menu SYSTEM.
– Tải lại chương trình. |
| FIRMWARE ERROR | Firmware không phù hợp hoặc bị lỗi | – Cập nhật lại firmware đúng model. |
| MEMORY CARD ERROR | Lỗi thẻ nhớ (nếu có dùng CF hoặc SD card) | – Thử tháo ra, format lại hoặc thay thẻ nhớ khác. |
| DISPLAY ERROR | Lỗi IC LCD, bo điều khiển hiển thị hoặc backlight | – Kiểm tra phần cứng màn hình.
– Có thể cần thay panel hiển thị. |
| I/O ERROR | Lỗi module mở rộng I/O nếu có kết nối | – Kiểm tra kết nối module I/O bên ngoài.
– Ngắt ra test riêng từng thiết bị. |
🔧 CÁC BƯỚC XỬ LÝ NHANH CHO MÀN HÌNH UG230H-SS4D✅ 1. Khi HMI không khởi động được (màn hình đen, treo logo)
-
Kiểm tra nguồn cấp 24VDC.
-
Nhấn giữ góc dưới bên trái khi khởi động để vào menu SYSTEM.
-
Format bộ nhớ:
Initialize → Memory Init → All → Yes.
✅ 2. Khi HMI báo lỗi “NO PROJECT”
-
Cắm cáp RS232 (cáp lập trình Fuji), mở phần mềm V-SFT (v5 hoặc v6).
-
Nạp lại chương trình từ file
.VTPhoặc.PRJ. -
Đảm bảo chọn đúng model (UG230H-SS4D) và đúng cổng COM.
✅ 3. Lỗi giao tiếp PLC (NO RESPONSE / TIMEOUT)
-
Kiểm tra các mục sau:
-
Loại cáp dùng đúng chuẩn chưa (RS232/485)?
-
Địa chỉ, baudrate, parity, stop bit đúng chưa?
-
PLC có đang RUN không?
-
-
Thử giao tiếp với PLC bằng thiết bị khác để loại trừ lỗi.
✅ 4. Cảm ứng lỗi hoặc lệch vị trí
-
Vào chế độ SYSTEM → chọn
Touch Panel Calibration. -
Nếu vẫn không điều khiển được → thay tấm cảm ứng.
1. Format bộ nhớ – Reset hệ thống HMI UG230H-SS4D
Khi nào cần:
-
Khi bị lỗi
SYSTEM ERROR 001,FILE SYSTEM ERROR,TOUCH PANEL ERROR,NO PROJECT, hoặc treo máy.
🔧 Các bước reset & format:
-
Tắt nguồn HMI
-
Nhấn giữ góc dưới bên trái màn hình cảm ứng
-
Bật lại nguồn, giữ nguyên 5–10 giây → Màn hình vào menu “System Mode”
-
Chọn:
➤Initialize
➤Memory Init
➤All→ chọn “Yes” để xác nhận
➤ Sau đó nạp lại chương trình từ PC
✅ 2. Cập nhật firmware cho UG230H-SS4D
Lưu ý: Chỉ làm khi có lỗi FIRMWARE ERROR, hoặc lỗi bất thường liên quan tới hệ điều hành HMI.
📥 Chuẩn bị:
-
Phần mềm V-SFT v5/v6
-
File firmware đúng model (có thể tải từ Fuji Hakko)
-
Cáp RS232 lập trình
⚙️ Các bước:
-
Vào V-SFT → chọn “Transfer” → “Send System”.
-
Chọn cổng COM đúng → nạp firmware mới (đuôi
.sys). -
Sau khi update → HMI sẽ khởi động lại và cần nạp lại chương trình
.VTP.
✅ 3. Kết nối và nạp chương trình bằng phần mềm V-SFT
Bước 1: Chuẩn bị phần mềm & cáp kết nối
-
Phần mềm:
Tải V-SFT v5 hoặc v6 -
Cáp RS232 Fuji (cáp lập trình cho UG series)
➤ Một đầu RS232 DB9 (nối với PC)
➤ Một đầu Mini DIN 8 chân (nối với HMI Fuji)
✅ 4. Sơ đồ cáp RS232 nạp chương trình UG230H-SS4D
🔌 RS232 DB9 (PC) → Mini DIN 8 chân (HMI)
| DB9 PC | DIN 8P HMI | Tín hiệu |
|---|---|---|
| 2 | 3 | TX |
| 3 | 2 | RX |
| 5 | 5 | GND |

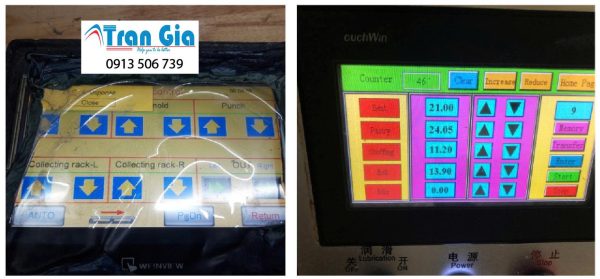

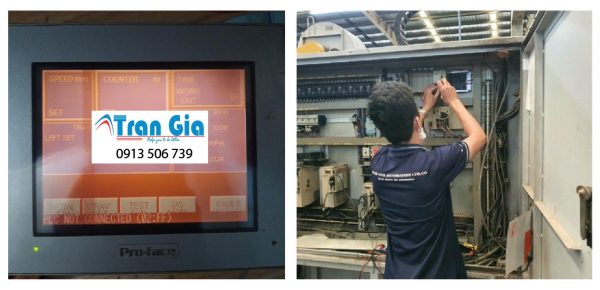

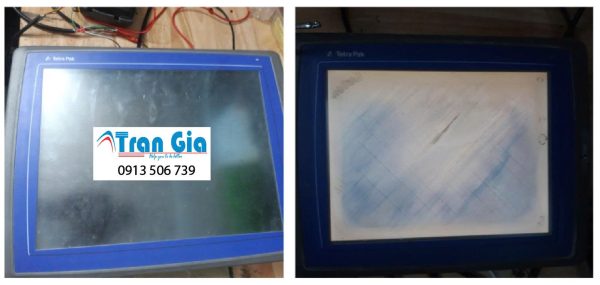

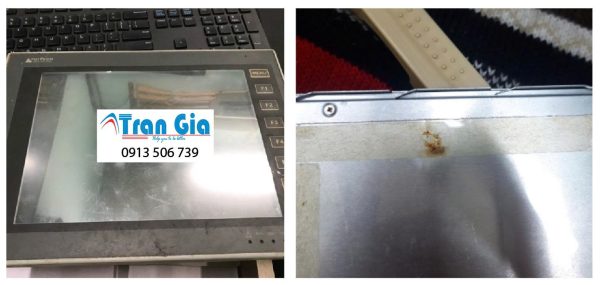

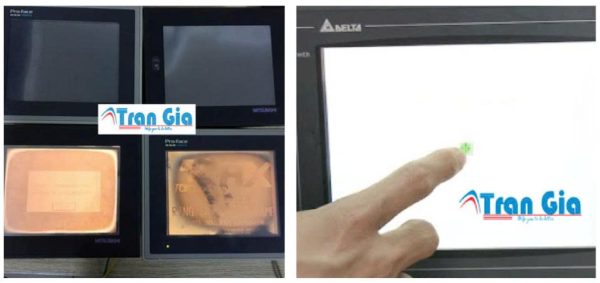

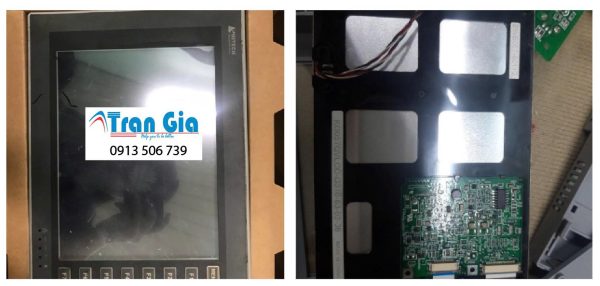

Hình ảnh một số màn hình hmi đang trong quá trình sửa chữa tại TRAN GIA
Quy trình sửa biến tần tại TRAN GIA AUTOMATION
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia Trung tâm chuyên sửa màn hình UG230H-SS4D giá rẻ
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng

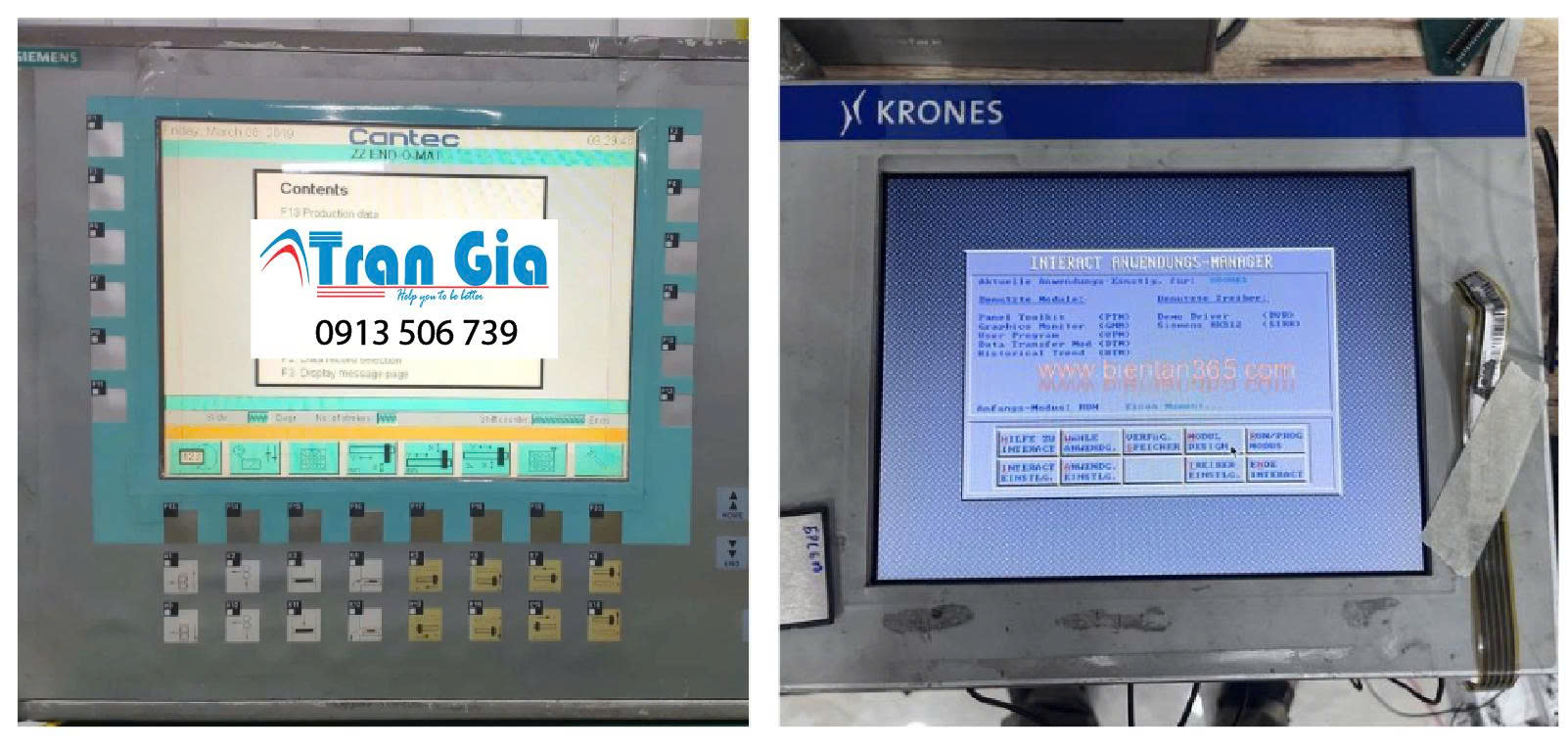

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp màn hình UG230H-SS4D giá rẻ: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ Trung tâm chuyên sửa màn hình UG230H-SS4D giá rẻ: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
