TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG330H-VS4, UG330H-VH4, UG330H-SS4 nhanh chóng bảo hành len tới 6 tháng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION
-
Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….
-
Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.
-
Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …
-
Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).
-
Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.
-
Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.
-
Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH UG330H-VS4, UG330H-VH4, UG330H-SS4
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
- Màn hình cảm ứng HMI bị nứt, vỡ
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Nứt, vỡ màn hình HMI
- Hư nguồn HMI
- Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Treo màn hình, màn hình đơ.
- Không kết nối được với PLC.
- Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
- Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
- Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
- Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
- Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
- Màn hình Easyview: MT500, MT506, MT508, MT510,…
- Màn hình Weintek: MT6000, MT8000
- Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
- Màn hình Redlion: G306C000, G308C, G310C, G312C
- Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
Sửa màn hình UG330H-VS4, UG330H-VH4, UG330H-SS4
Tran Gia Automation Chuyên nhận sửa màn hình cảm ứng Công nghiệp, Cung cấp Linh kiện sửa màn hình, mặt cảm ứng công nghiệp, Màn hình LCD, Mặt cảm ứng LCD, Board CPU, Board cao áp, RAM, ROM…
Chuyên sửa chữa, khắc phục sự cố về HMI như Lỗi CPU, Mất chương trình, Liệt cảm ứng, Màn hình bị mờ – hoen ố – không rõ chữ – mất màu, Mất nguồn, Cháy – Nổ, Mất chương trình.
Với đội ngũ kỹ thuật nhiều năm kinh nghiệm về sửa chữa các dòng màn hình Winview, Delta, Proface, Omron, Hitech, Simens, Hitech, Winview, Panasonic, Kinco, Hàng Châu Lâu …Uy Tín , Linh kiện sửa chữa luôn có sẵn sẽ khắc phục nhanh nhất cho Quý Khách hàng.
Ngòai ra chúng tôi Chuyên sửa chữa Màn hình Fuji UG430H-TS4, UG430H-VS4, UG430H-SS4
Bảo hành và khắc phục sự cố nhanh nhất cho Quý khách hàng. Với kinh nghiệm sửa chữa nhiều năm, chúng tôi nhận sửa chữa thiết bị tự động các sản phẩm màn hình HMI,AC Servo, PLC, Thiết bị điều khiển.
Bảng mã lỗi màn hình UG330H-VS4, UG330H-VH4, UG330H-SS4
| Mã lỗi | Mô tả lỗi | Nguyên nhân & Cách khắc phục |
|---|---|---|
| 01H | Không tìm thấy chương trình (No project) | Màn hình chưa được nạp PRG hoặc mất dữ liệu – tiến hành nạp lại bằng phần mềm UG00S-CW |
| 02H | Lỗi khởi động hệ thống (System boot error) | Lỗi bộ nhớ flash – vào System Menu để format rồi nạp lại hệ điều hành và PRG |
| 03H | PRG không phù hợp model | Xuất file sai model – export lại đúng model UG330H-VS4, VH4, SS4 từ phần mềm UG00S-CW |
| 04H | Không giao tiếp được với PLC | Sai cấu hình COM, cáp đấu sai, địa chỉ thiết bị sai – kiểm tra toàn bộ truyền thông |
| 05H | PLC mất kết nối trong khi vận hành | Mất nguồn PLC, nhiễu RS485, hoặc dây COM lỏng – kiểm tra đấu nối vật lý và PLC |
| 06H | Không ghi được dữ liệu xuống PLC | Sai vùng ghi, bị khóa ghi trong PLC – kiểm tra cài đặt truyền thông và quyền truy cập |
| 07H | Dữ liệu từ PLC không hợp lệ (Format error) | Kiểu dữ liệu sai (bit/word/BCD/float), sai địa chỉ – sửa lại định dạng trong phần mềm |
| 08H | Macro error – lỗi khi chạy macro | Biến chưa khởi tạo, lệnh sai cú pháp – kiểm tra logic macro và sửa lỗi trước khi nạp lại |
| 09H | CRC error – lỗi kiểm tra dữ liệu | File chương trình lỗi hoặc nạp bị gián đoạn – export lại và nạp lại PRG |
| 0AH | Lỗi khi lưu log, alarm history, recipe | Bộ nhớ đầy hoặc file lỗi – xóa file cũ từ System Menu hoặc format toàn bộ bộ nhớ |
| Mã lỗi | Mô tả lỗi | Cách xử lý |
|---|---|---|
| 0BH | Font Error – không hiển thị ký tự đúng | Export chương trình thiếu font – cần export lại với tùy chọn “Include All Fonts” |
| 0CH | Watchdog Error – hệ thống treo | Macro chạy vòng lặp vô hạn hoặc lỗi logic – kiểm tra và chỉnh sửa macro |
| 0DH | Không tìm thấy biến sử dụng | Biến không có trong danh sách tag – kiểm tra và khai báo lại đầy đủ trong phần mềm |
| 0EH | USB hoặc CF card không nhận | Thiết bị không tương thích, định dạng sai – chỉ dùng USB ≤ 8GB, FAT/FAT32 |
| 0FH | Chưa khai báo màn hình khởi động (Initial screen) | Vào phần mềm UG00S-CW → chọn màn hình khởi động trong cấu hình |
| 10H | Touch panel lỗi – cảm ứng sai hoặc không hoạt động | Calibrate lại cảm ứng từ System Menu hoặc thay cảm ứng nếu lỗi phần cứng |
| 11H | EEPROM Error – không lưu được dữ liệu setup hoặc log | EEPROM lỗi phần cứng – cần sửa bo hoặc thay mainboard |
HIỆN TƯỢNG KHÔNG MÃ LỖI NHƯNG PHỔ BIẾN TRÊN UG330H
| Hiện tượng | Nguyên nhân & Cách khắc phục |
|---|---|
| Màn hình chỉ sáng nền (trắng/đen) | Chưa nạp chương trình, PRG lỗi, mất boot – vào System menu format và nạp lại PRG |
| Cảm ứng bị lệch, nhấn sai vị trí | Hiệu chỉnh lại trong System → Touch Panel Calibration |
| Cảm ứng không hoạt động | Lỗi panel cảm ứng (analog resistive) – nếu không nhận hiệu chỉnh → thay panel mới |
| Không thể upload/download PRG từ PC | COM sai, chưa cài driver USB-RS232 – kiểm tra Device Manager, đổi cổng COM, thử cáp FTDI chính hãng |
| Không giao tiếp được với PLC | Cáp sai, sai tốc độ baud, địa chỉ thiết bị không đúng – kiểm tra sơ đồ chân và cấu hình phần mềm |
| Hiển thị sai font, ký tự bị lỗi | Lỗi thiếu font khi export – cần export lại PRG có chọn “Include All Fonts” |
| Không ghi/đọc được recipe hoặc alarm history | Bộ nhớ đầy hoặc file lỗi – xóa dữ liệu trong System menu → Clear log, Clear recipe |
| Mất nguồn đột ngột, không khởi động | Hỏng mạch nguồn, nổ tụ – cần tháo kiểm tra phần cứng (đặc biệt tụ lọc nguồn, IC nguồn) |
KIỂM TRA PHẦN CỨNG KHI MÀN HÌNH LỖI NẶNG
| Bộ phận | Dấu hiệu lỗi | Cách xử lý |
|---|---|---|
| Tấm cảm ứng | Không nhấn được hoặc nhấn sai vị trí | Thay panel cảm ứng analog resistive cùng kích thước |
| IC Flash | Không lưu PRG, bị lỗi khi khởi động | Cần thay chip hoặc nạp lại firmware (thiết bị chuyên dụng) |
| Tụ nguồn | Màn hình chớp tắt, mất nguồn | Kiểm tra, thay tụ lọc nguồn – thường lỗi tụ 470uF / 25V trở lên |
| Mạch cổng COM | Không giao tiếp với PLC hoặc PC | Kiểm tra RS232 transceiver (IC MAX232, SP3232, hoặc tương đương) |
| Pin CMOS | Mất dữ liệu thời gian, không lưu công thức | Thay pin CR2032 hoặc CR2450 tùy model |
CÁCH VÀO SYSTEM MENU – HỖ TRỢ KỸ THUẬT
| Chức năng | Thao tác |
|---|---|
| Vào System menu | Tắt nguồn → Nhấn giữ góc trái phía trên màn hình → Cấp nguồn lại và giữ 5–10 giây |
| Calibrate cảm ứng | Vào System Menu → Touch Calibration |
| Format toàn bộ bộ nhớ | Vào Memory → Format All → Sau đó nạp lại chương trình PRG |
| Xem phiên bản màn hình | System → System Info → Xem Model, Firmware, Serial |
| Clear Recipe / Alarm / Log | Vào mục dữ liệu → Clear Data → Chọn loại cần xóa |
KHI CẦN THAY THẾ MÀN HÌNH UG330H
| Model cũ | Thay thế tương đương | Lưu ý khi thay thế |
|---|---|---|
| UG330H-VS4 | UG330H-VS4A hoặc GP4100 series của Proface | Cần chuyển đổi chương trình bằng phần mềm tương ứng |
| UG330H-SS4 | UG330H-SS4A hoặc HMI Weintek, Kinco,… | Cần viết lại chương trình nếu chuyển sang dòng HMI khác |
| UG330H-VH4 | UG330H-VH4A hoặc dòng mới hơn UG530H | Chuyển đổi PRG trong UG00S-CW hoặc tạo mới tùy dòng mới hỗ trợ |

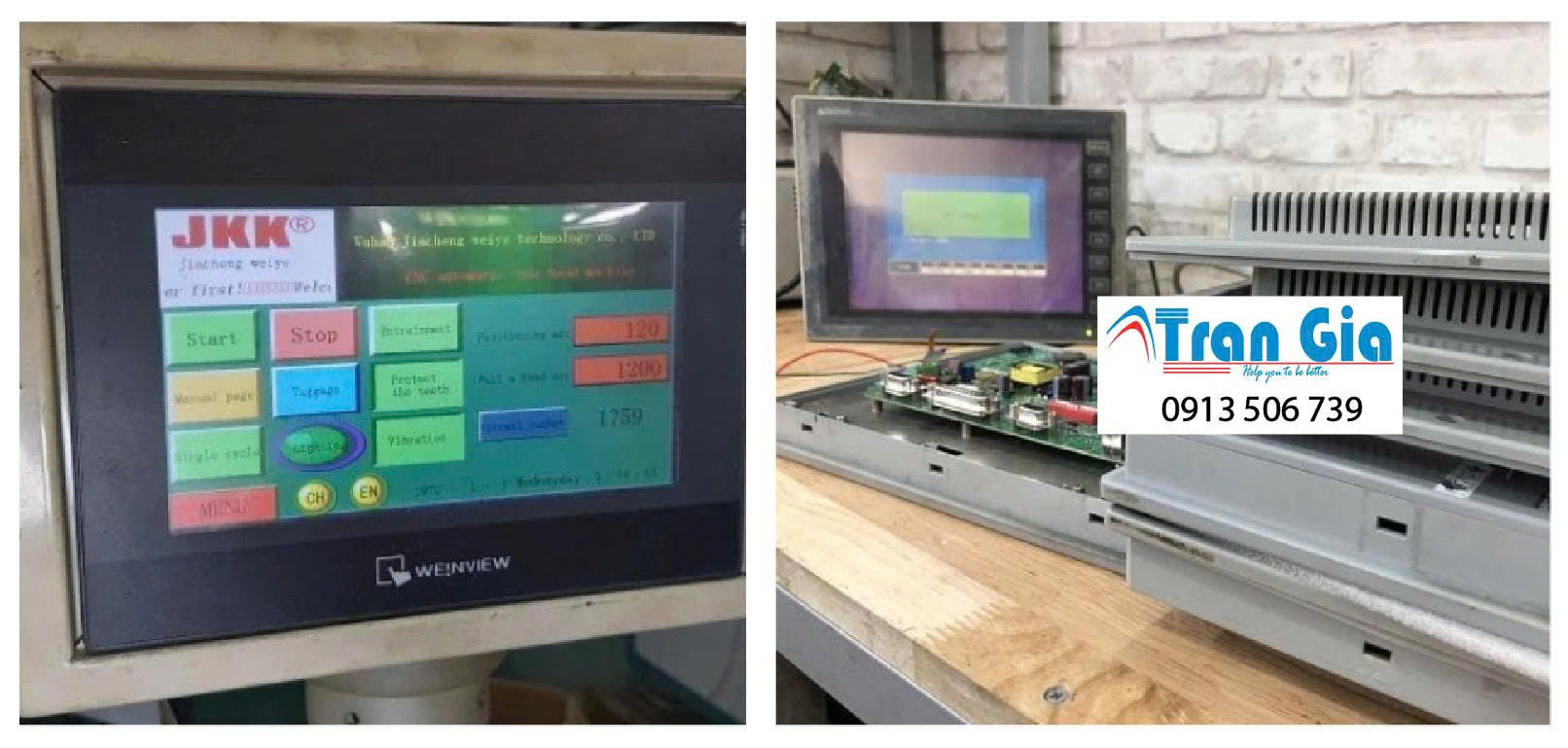

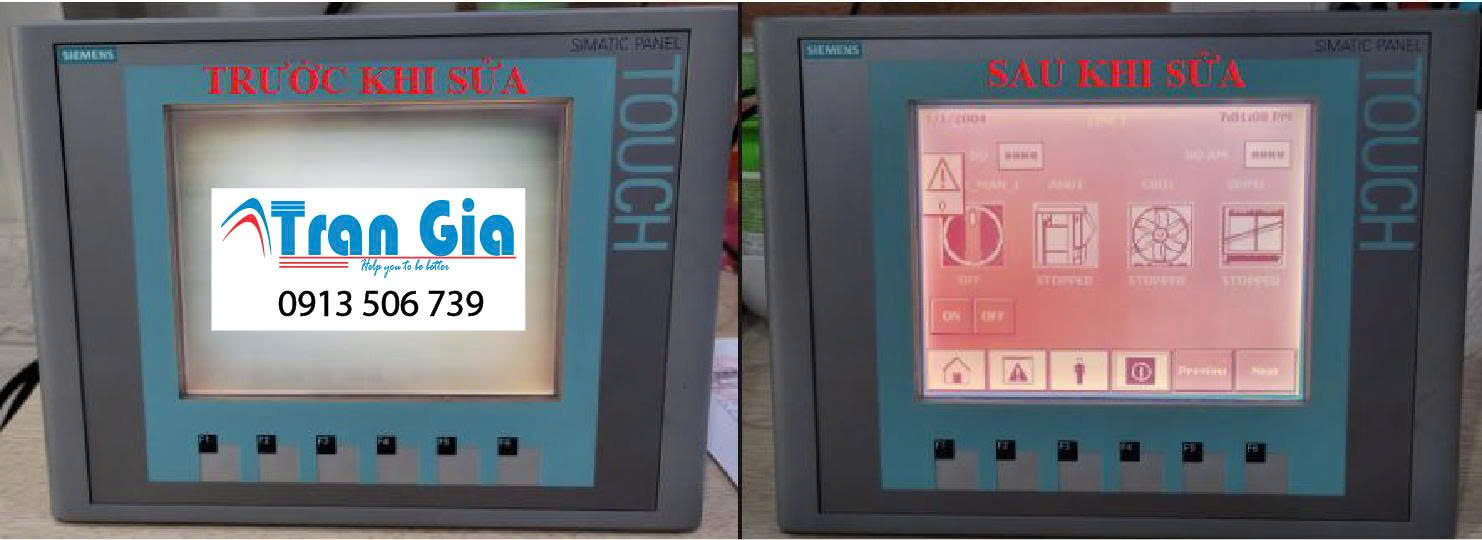

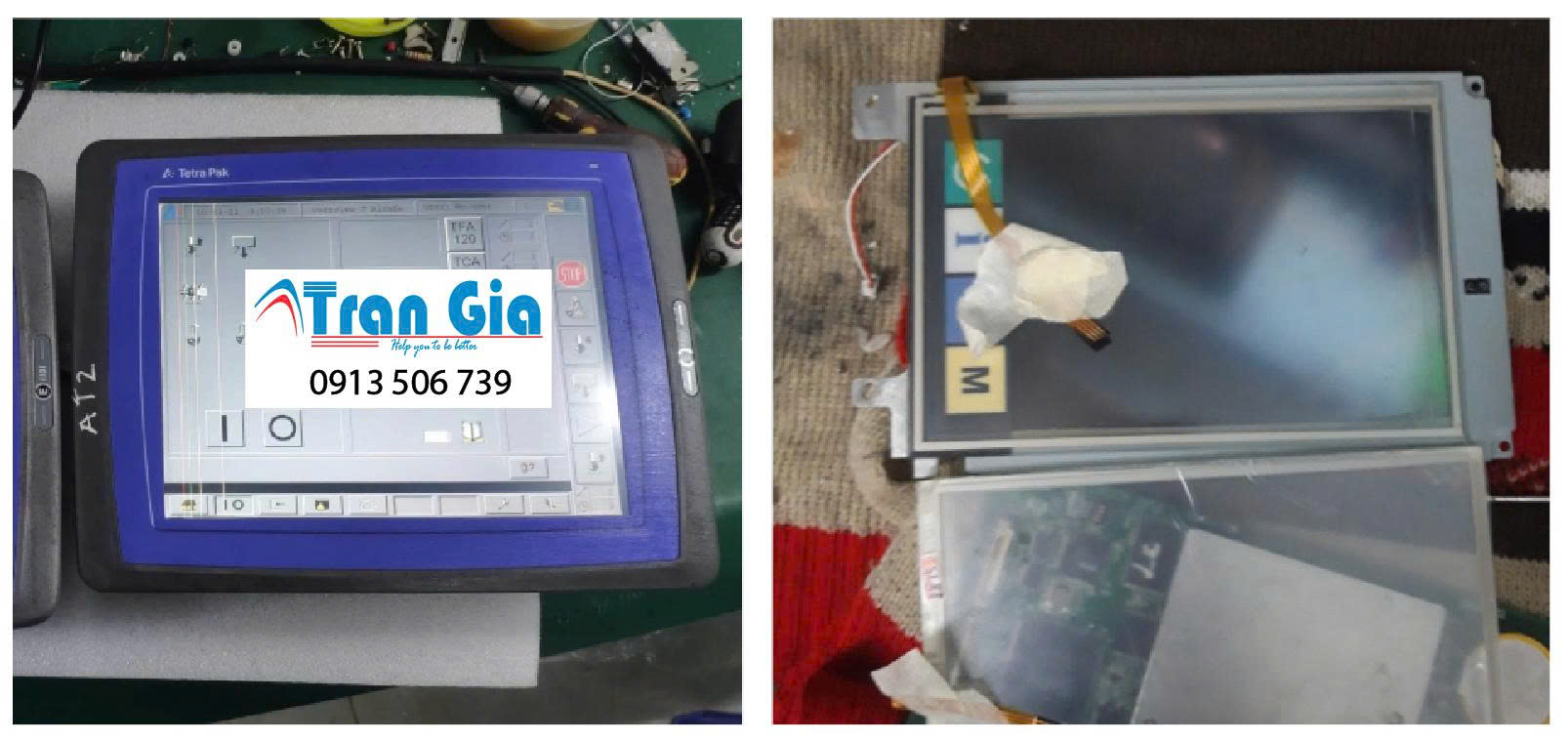

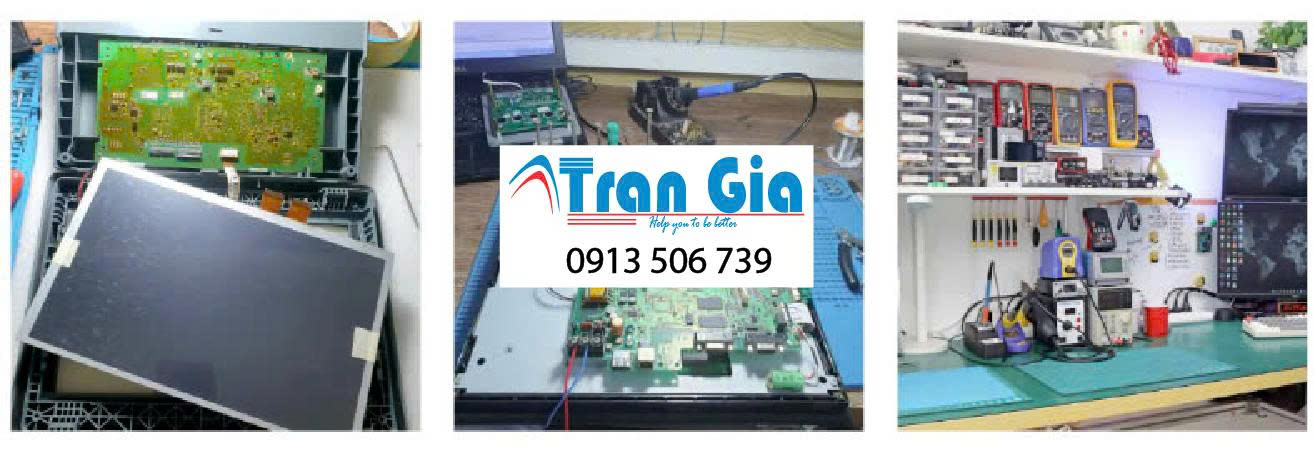

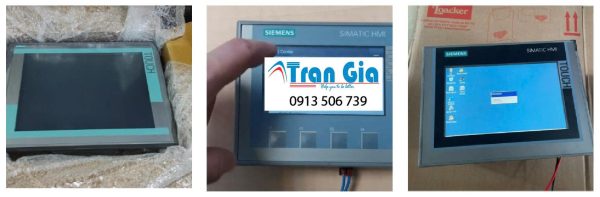

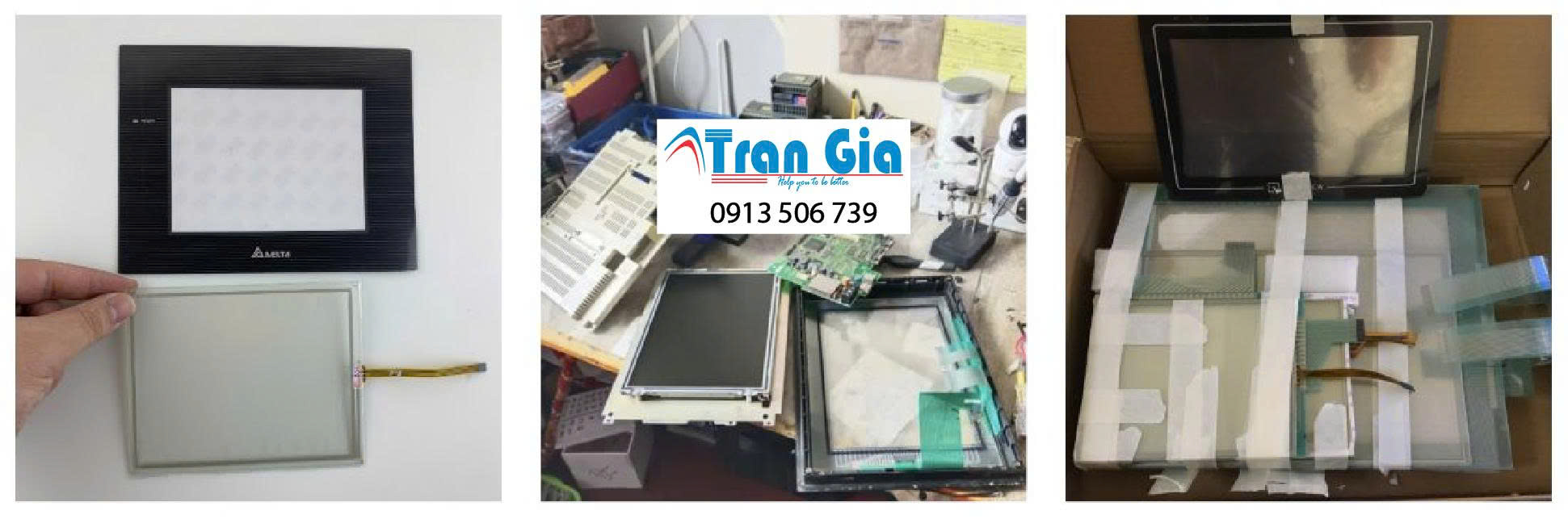

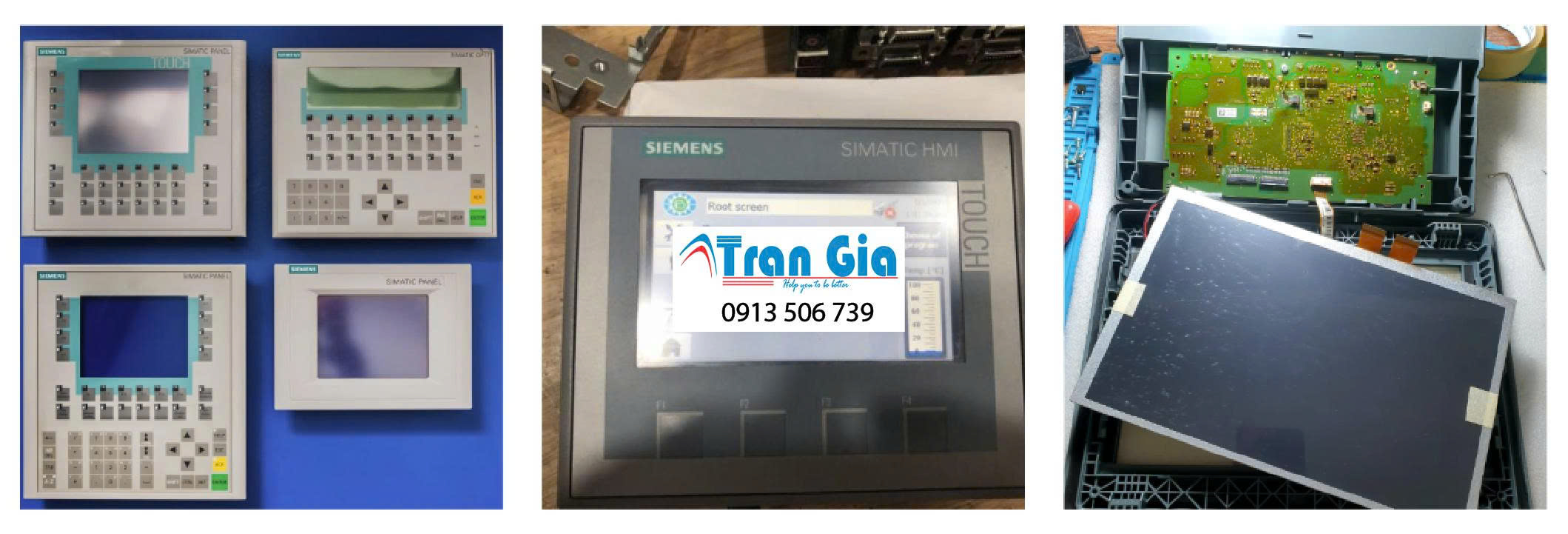

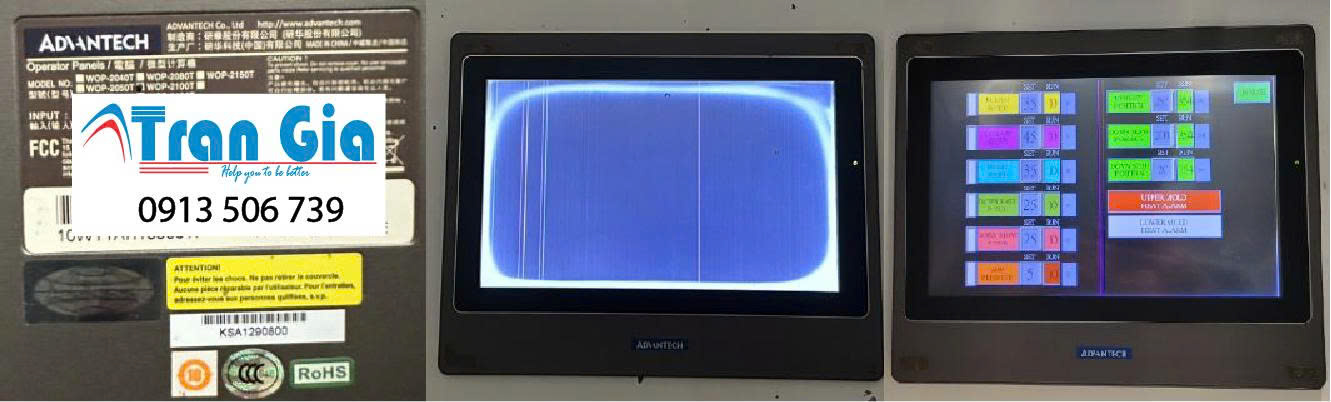

Hình ảnh một số màn hình UG330H-VS4, UG330H-VH4, UG330H-SS4 đang trong quá trình sửa chữa tại TRAN GIA AUTOMATION
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG330H-VS4, UG330H-VH4, UG330H-SS4
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Quy trình sửa biến tần tại TRAN GIA AUTOMATION
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia Trung tâm chuyên Sửa Màn hình UG330H-VS4, UG330H-VH4, UG330H-SS4
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng

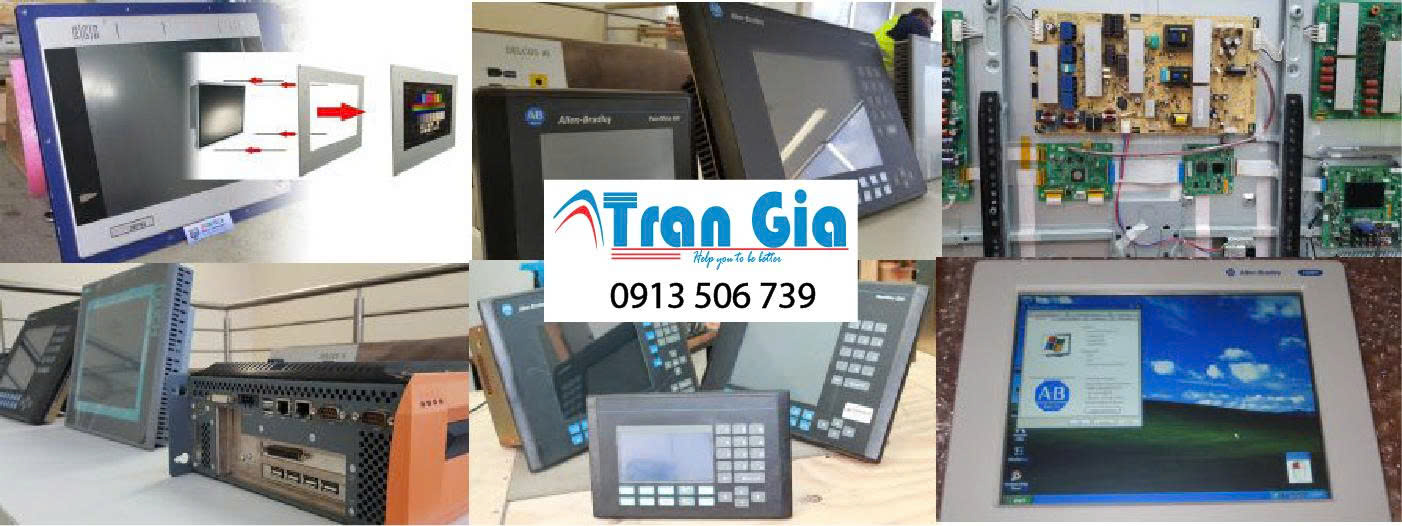

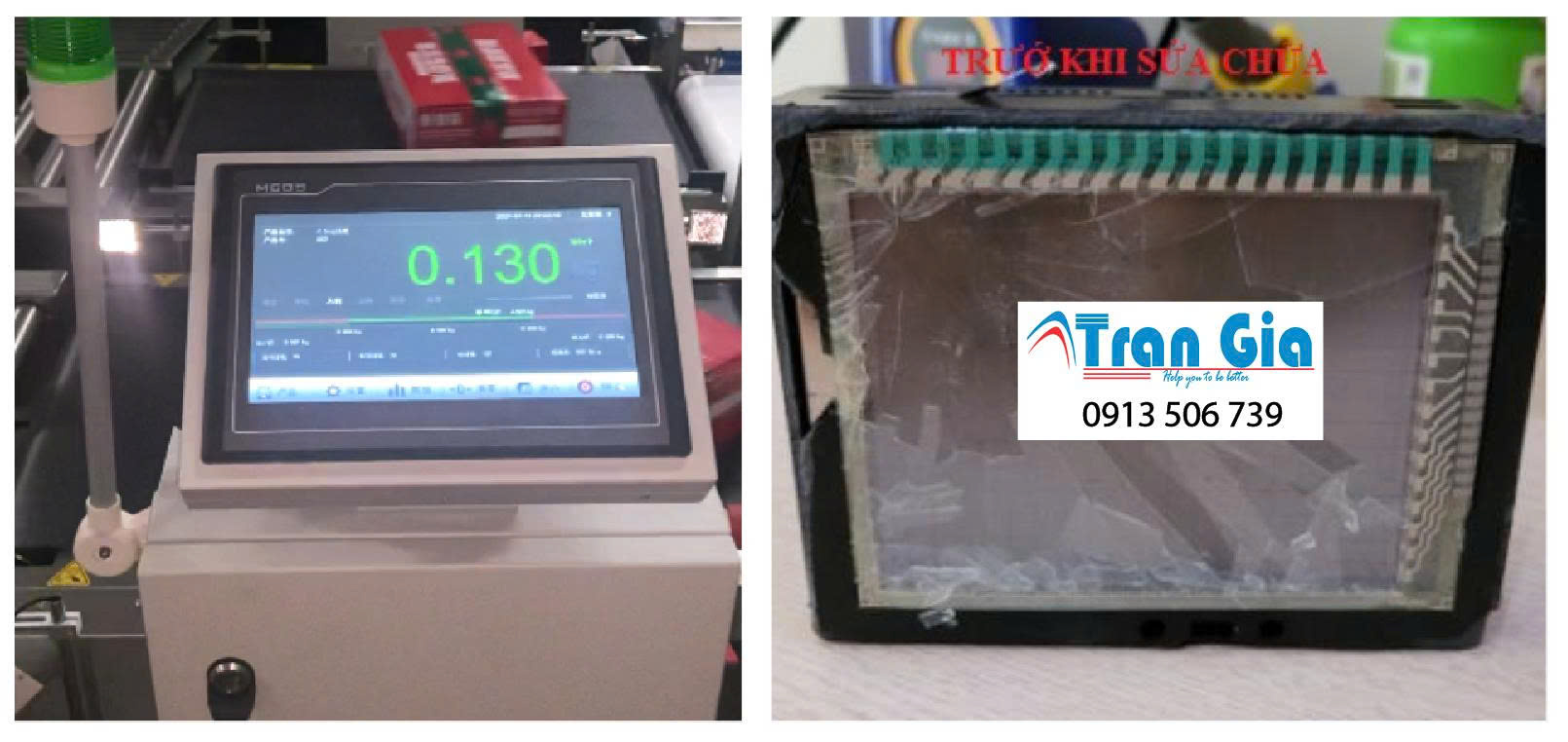

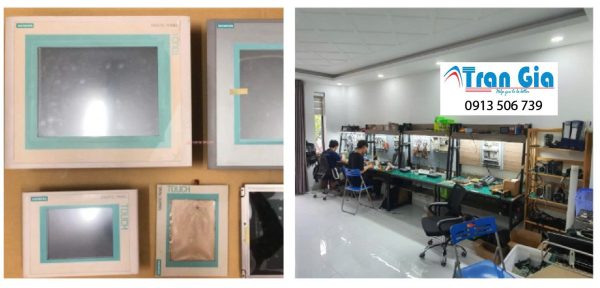

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp dịch vụ sửa màn hình UG330H-VS4, UG330H-VH4, UG330H-SS4: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ cung cấp sửa màn hình UG330H-VS4, UG330H-VH4, UG330H-SS4: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
