Mô tả sản phẩm
TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG430H-TH4 xử lí lỗi nhanh chóng bảo hành lên tới 6 tháng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
Sửa màn hình UG430H-TH4
Tran Gia Automation Chuyên nhận sửa màn hình cảm ứng Công nghiệp, Cung cấp Linh kiện sửa màn hình, mặt cảm ứng công nghiệp, Màn hình LCD, Mặt cảm ứng LCD, Board CPU, Board cao áp, RAM, ROM…
Chuyên sửa chữa, khắc phục sự cố về HMI như Lỗi CPU, Mất chương trình, Liệt cảm ứng, Màn hình bị mờ – hoen ố – không rõ chữ – mất màu, Mất nguồn, Cháy – Nổ, Mất chương trình.
Với đội ngũ kỹ thuật nhiều năm kinh nghiệm về sửa chữa các dòng màn hình Winview, Delta, Proface, Omron, Hitech, Simens, Hitech, Winview, Panasonic, Kinco, Hàng Châu Lâu …Uy Tín , Linh kiện sửa chữa luôn có sẵn sẽ khắc phục nhanh nhất cho Quý Khách hàng.
Ngòai ra chúng tôi Chuyên sửa chữa Màn hình Fuji UG430H-TS4, UG430H-VS4, UG430H-SS4
Bảo hành và khắc phục sự cố nhanh nhất cho Quý khách hàng. Với kinh nghiệm sửa chữa nhiều năm, chúng tôi nhận sửa chữa thiết bị tự động các sản phẩm màn hình HMI,AC Servo, PLC, Thiết bị điều khiển.
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH UG430H-TH4
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
- Màn hình cảm ứng HMI bị nứt, vỡ
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Nứt, vỡ màn hình HMI
- Hư nguồn HMI
- Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Treo màn hình, màn hình đơ.
- Không kết nối được với PLC.
- Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
- Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
- Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
- Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
- Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
- Màn hình Easyview: MT500, MT506, MT508, MT510,…
- Màn hình Weintek: MT6000, MT8000
- Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
- Màn hình Redlion: G306C000, G308C, G310C, G312C
- Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG430H-TH4
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều
- này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Bảng mã lỗi màn hình UG430H-TH4
| Mã lỗi | Thông báo lỗi | Nguyên nhân phổ biến | Cách khắc phục |
|---|---|---|---|
| 01H | No Project File | Mất chương trình do chưa nạp, bị xóa hoặc lỗi flash | Dùng phần mềm UG00S-CW để nạp lại file .PRG phù hợp với model UG430H-TH4 |
| 02H | System Error | Hệ điều hành lỗi, bộ nhớ flash hỏng, hoặc quá trình ghi bị lỗi | Vào System Menu → Format All Memory → nạp lại chương trình |
| 03H | Model Mismatch | File PRG không đúng model (VD: PRG dành cho UG430H-VS4) | Mở lại trong UG00S-CW → chọn đúng model rồi Export lại chương trình |
| 04H | Communication Error | Không giao tiếp được với PLC, sai cổng COM, tốc độ hoặc dây kết nối | Kiểm tra wiring, baudrate, station No, parity… và PLC có đang RUN không |
| 05H | No PLC Response | HMI gửi nhưng PLC không phản hồi | Đúng giao thức chưa? COM1 hay COM2? Địa chỉ PLC đúng chưa? |
| 06H | Invalid Device | Dùng vùng nhớ không hợp lệ (D, M, W…) trong PLC | Mở lại chương trình trong UG00S-CW để kiểm tra địa chỉ thiết bị |
| 07H | Macro Error | Macro bị lỗi cú pháp hoặc gọi sai biến | Kiểm tra toàn bộ macro → disable nếu cần kiểm tra nhanh |
| 08H | Flash Memory Error | Không thể ghi vào bộ nhớ → có thể lỗi phần cứng | Thử Format bộ nhớ. Nếu lỗi vẫn xuất hiện → lỗi Flash, cần sửa mainboard |
| 09H | RTC Error | Lỗi đồng hồ thời gian thực, thường do pin CMOS yếu | Thay pin CR2032 mới |
CÁC LỖI KHÁC KHÔNG CÓ MÃ
| Hiện tượng | Nguyên nhân | Hướng xử lý |
|---|---|---|
| Chỉ hiện logo Fuji rồi đứng | Lỗi khởi động hệ thống hoặc mất chương trình | Nhấn giữ góc trái màn hình khi khởi động → Vào menu → Format + Download |
| Màn hình cảm ứng không nhấn được | Hỏng tấm cảm ứng hoặc chưa calibrate | Vào System Menu → Touch Calibration, nếu không được thì thay tấm cảm ứng mới |
| Không lưu được giờ | Hết pin RTC (pin nuôi đồng hồ) | Mở nắp sau → thay pin CR2032 |
| Giao tiếp PLC lúc được lúc không | Lỏng dây, COM hư, sai tốc độ | Kiểm tra chân cắm COM, tốc độ baudrate, ground chung |
CÁCH NẠP LẠI CHƯƠNG TRÌNH .PRG
✔️ Chuẩn bị:
-
Phần mềm UG00S-CW
-
Cáp RS232 hoặc USB-RS232
-
File chương trình
.PRGđúng với UG430H-TH4
⚙️ Các bước thực hiện:
-
Tắt nguồn màn hình
-
Nhấn giữ góc trái màn hình → bật nguồn → vào System Menu
-
Chọn
Memory→Format All Memory -
Chọn
Download→ sẵn sàng nhận chương trình -
Trên máy tính:
-
Mở UG00S-CW
-
Chọn đúng model: UG430H-TH4
-
Chọn cổng COM và bấm Download
-
Chọn file
.PRGtương ứng
-
Sau khi tải xong, màn hình sẽ tự khởi động lại với chương trình mới.
LƯU Ý GIAO TIẾP PLC – ĐÚNG GIAO THỨC & CÁP
| COM | Chuẩn giao tiếp | Dùng với PLC |
|---|---|---|
| COM1 | RS232C | Mitsubishi FX, Omron |
| COM2 | RS422/RS485 | Siemens, Delta, Modbus RTU |
-
COM1 DB9: TXD (pin 3), RXD (pin 2), GND (pin 5)
-
COM2: RDA+, RDB−, SG → cần đấu đúng A/B
LINH KIỆN CÓ THỂ CẦN THAY TRÊN UG430H-TH4
| Linh kiện | Chức năng | Khi cần thay |
|---|---|---|
| Tấm cảm ứng 5.7” | Nhận thao tác người dùng | Khi cảm ứng lệch, liệt vùng |
| Pin CR2032 | Nuôi IC thời gian | Khi không lưu được giờ hệ thống |
| LCD 5.7 inch TFT | Hiển thị giao diện | Khi màn hình trắng, đứt nét, mờ |
| IC giao tiếp MAX232 | Giao tiếp RS232 | Khi không kết nối được PLC |
| IC Flash (SST/MXIC) | Lưu chương trình, hệ điều hành | Khi thường bị lỗi 02H – System Error |
HƯỚNG DẪN XỬ LÝ KHI MÀN HÌNH TREO HOẶC KHÔNG VÀO MENU
🔍 Trường hợp 1: Màn hình chỉ hiện logo FUJI rồi đứng
| Nguyên nhân | Cách xử lý |
|---|---|
| Mất chương trình, lỗi hệ thống (OS) | Nhấn giữ góc trên bên trái màn hình khi bật nguồn → vào System Menu nếu có → Format All Memory → Nạp lại chương trình .PRG |
| Hỏng flash, chương trình bị lỗi nặng | Nếu không vào menu được: cần nạp lại firmware gốc hoặc thay IC Flash (cần kỹ thuật chuyên sâu) |
HƯỚNG DẪN SAO LƯU / PHỤC HỒI FILE PRG
🔁 Sao lưu file chương trình
-
Mở UG00S-CW
-
Chọn đúng model UG430H-TH4
-
Kết nối đúng COM
-
Nhấn
Upload→ Chọn nơi lưu file.PRG
⬇️ Phục hồi chương trình
-
Vào System Menu trên HMI →
Download -
Trên máy tính: dùng UG00S-CW →
Download→ chọn file.PRGcần nạp
✅ Mẹo: Nên đặt tên file theo thời gian và hệ thống máy để tránh nhầm lẫn khi phục hồi.
KIỂM TRA GIAO TIẾP PLC – CHUẨN RS232/RS485
Dây kết nối RS232 HMI Fuji UG430H-TH4 → Mitsubishi FX
| UG430H DB9 | PLC Mini DIN 8 Pin | Tín hiệu |
|---|---|---|
| Pin 2 (RX) | Pin 4 (TX) | Nhận dữ liệu |
| Pin 3 (TX) | Pin 3 (RX) | Gửi dữ liệu |
| Pin 5 (GND) | Pin 5 (GND) | Mass chung |
Giao tiếp RS485 – Modbus RTU (COM2)
| HMI UG430H COM2 | PLC hoặc thiết bị Modbus | Tín hiệu |
|---|---|---|
| RDA+ | A(+) | D+ |
| RDB− | B(−) | D− |
| SG | GND | GND (nếu cần) |
THAY PIN RTC – KHẮC PHỤC LỖI MẤT GIỜ
| Dấu hiệu | Nguyên nhân | Cách xử lý |
|---|---|---|
| Mất giờ sau khi tắt nguồn | Hết pin RTC (pin CMOS) | Mở nắp → thay pin CR2032 |
| Lỗi “RTC Error (09H)” | IC RTC hoặc pin yếu | Thay pin, nếu không hết → kiểm IC thời gian thực (thường là DS1302) |
DANH SÁCH LINH KIỆN CẦN THIẾT CHO SỬA CHỮA UG430H-TH4
| Linh kiện | Mô tả chức năng | Giá trị tham khảo |
|---|---|---|
| Touch panel 5.7 inch | Cảm ứng 4 dây resistive | 150.000 – 300.000 VNĐ |
| LCD 5.7″ TFT | Màn hình màu QVGA | 500.000 – 800.000 VNĐ |
| Pin CMOS CR2032 | Lưu thời gian thực | 10.000 – 20.000 VNĐ |
| MAX232 / SN75176 | IC giao tiếp COM RS232 / RS485 | 20.000 – 50.000 VNĐ |
| IC Flash | Lưu chương trình và hệ điều hành | 100.000 – 200.000 VNĐ |
BẢO TRÌ ĐỊNH KỲ HMI UG430H-TH4
| Việc cần làm | Tần suất đề nghị |
|---|---|
| Format + nạp lại PRG | Mỗi 12 tháng |
| Vệ sinh mặt kính, cảm ứng | 6 tháng/lần |
| Kiểm tra dây COM, tiếp điểm | 3 – 6 tháng |
| Thay pin RTC (CR2032) | 12 – 24 tháng |
| Sao lưu PRG mới nhất | Sau mỗi lần lập trình |

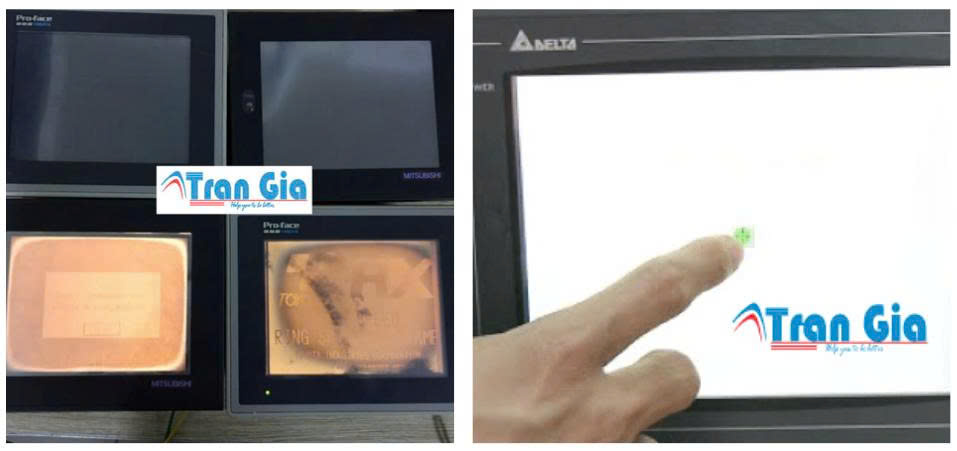

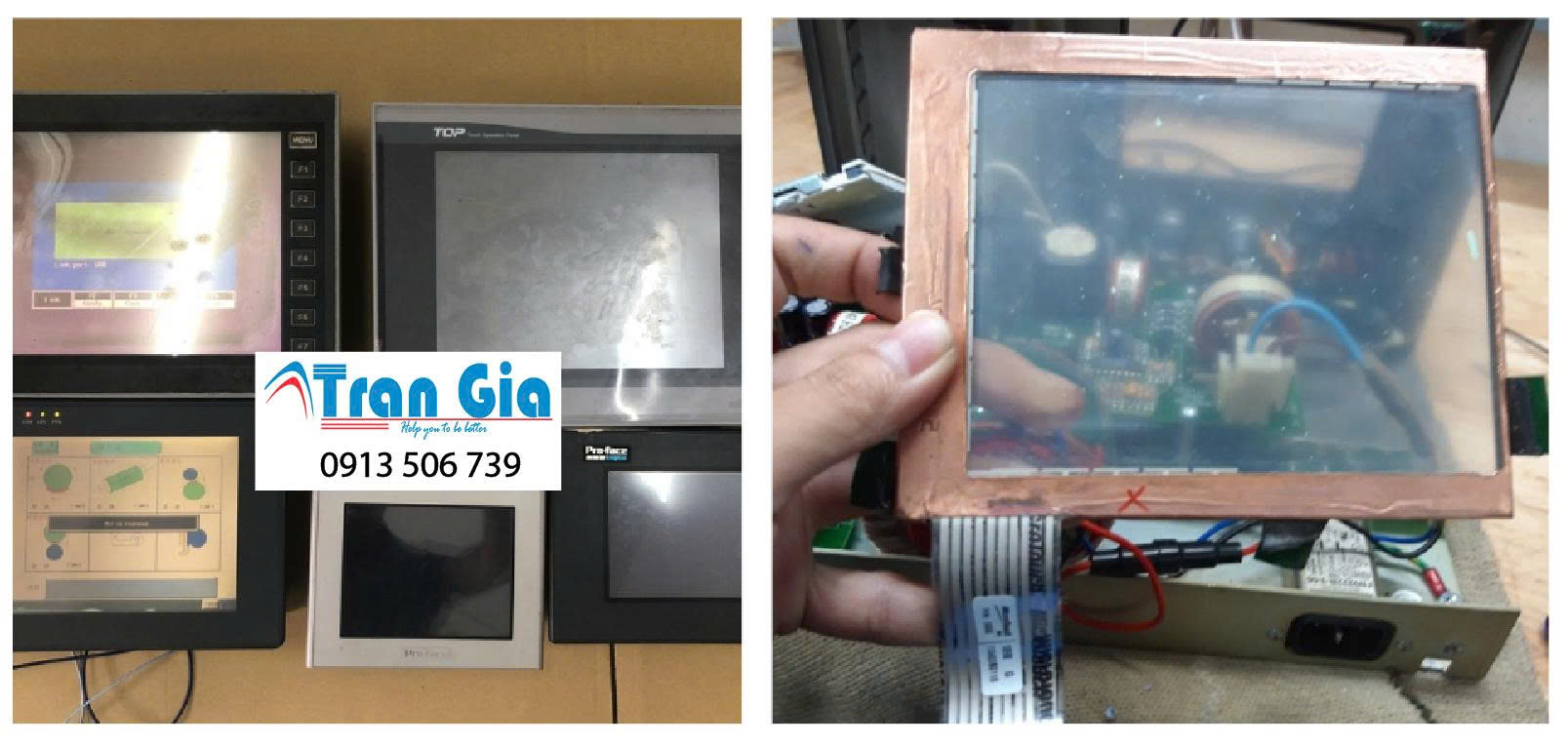

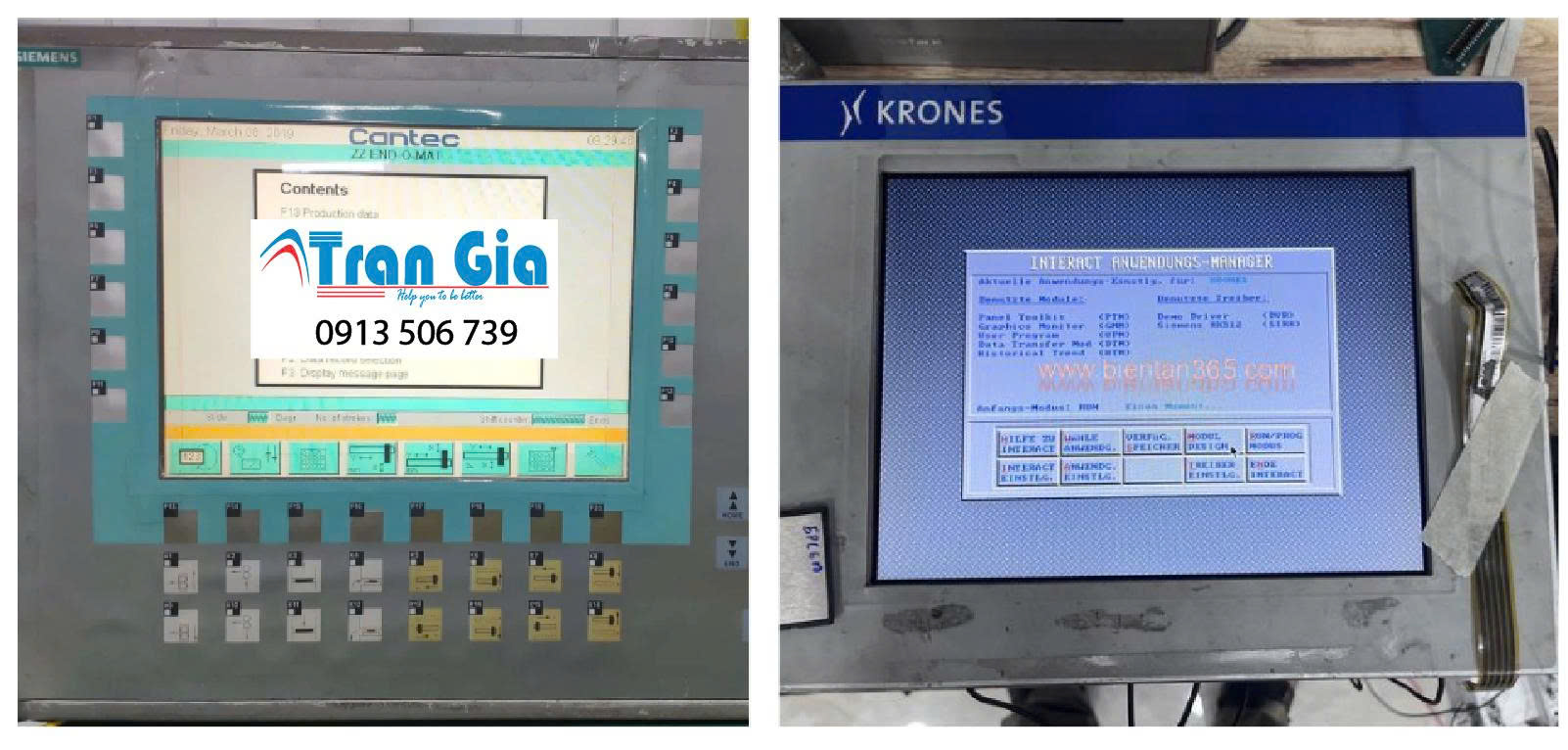

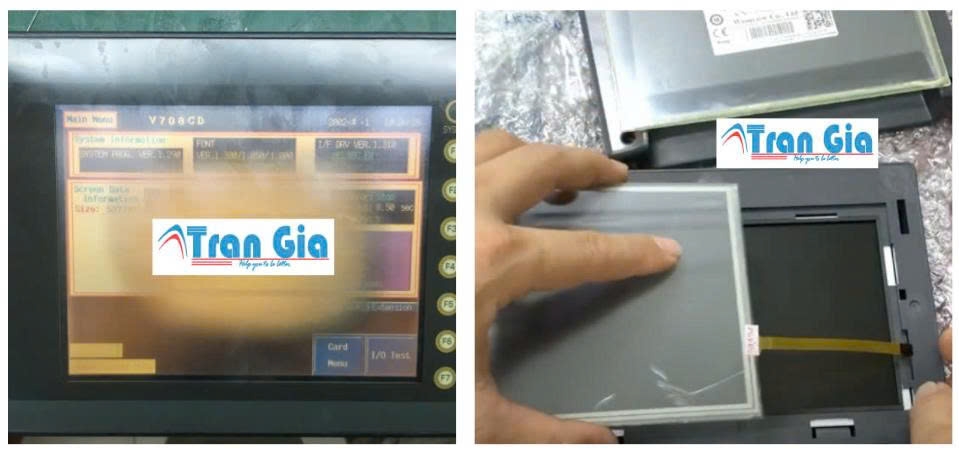

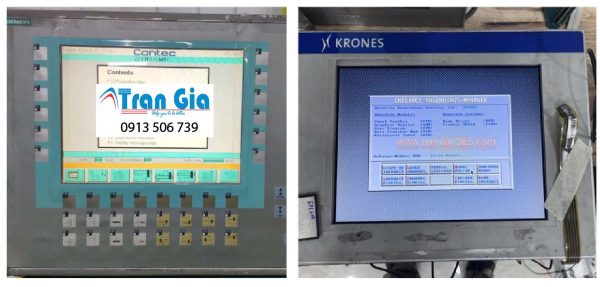

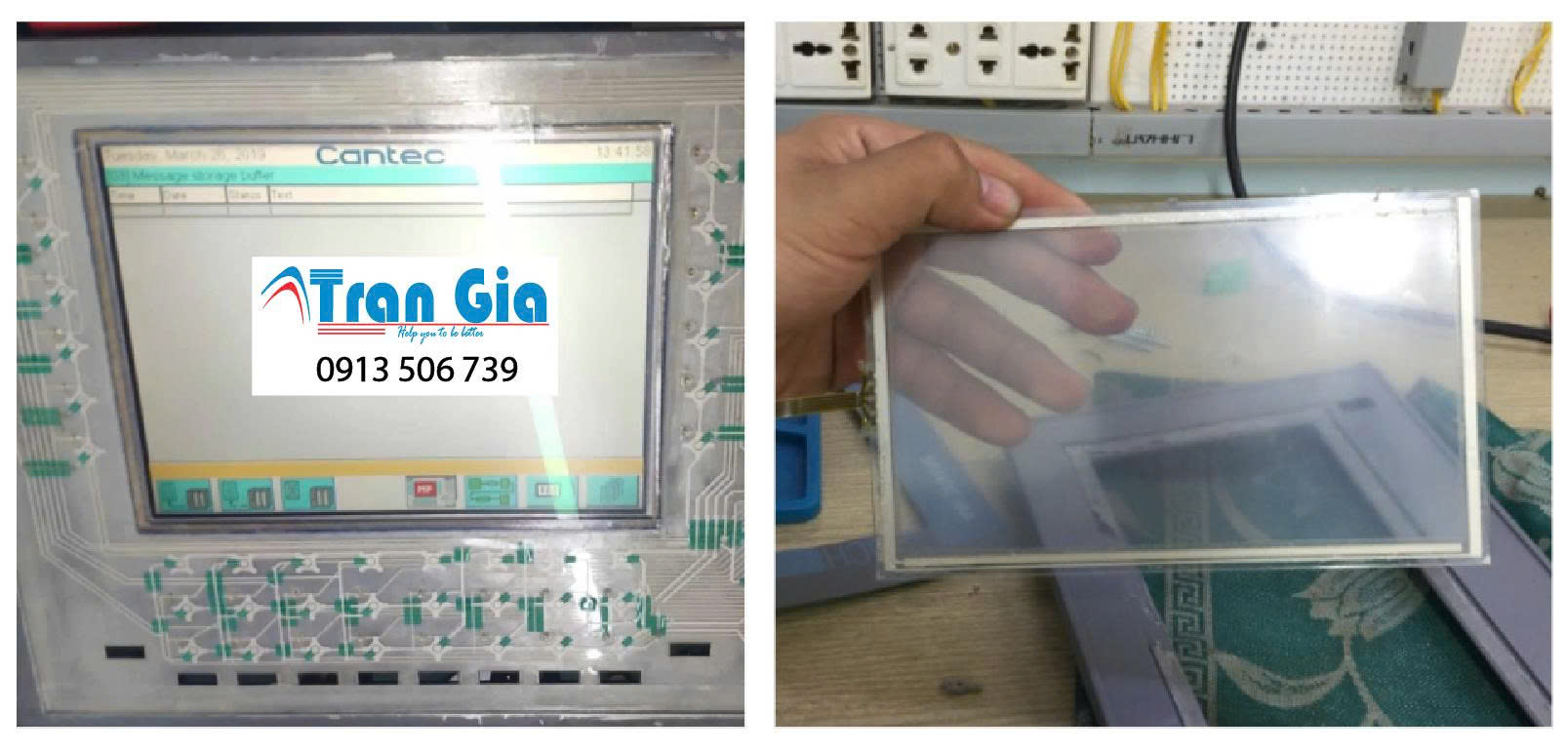

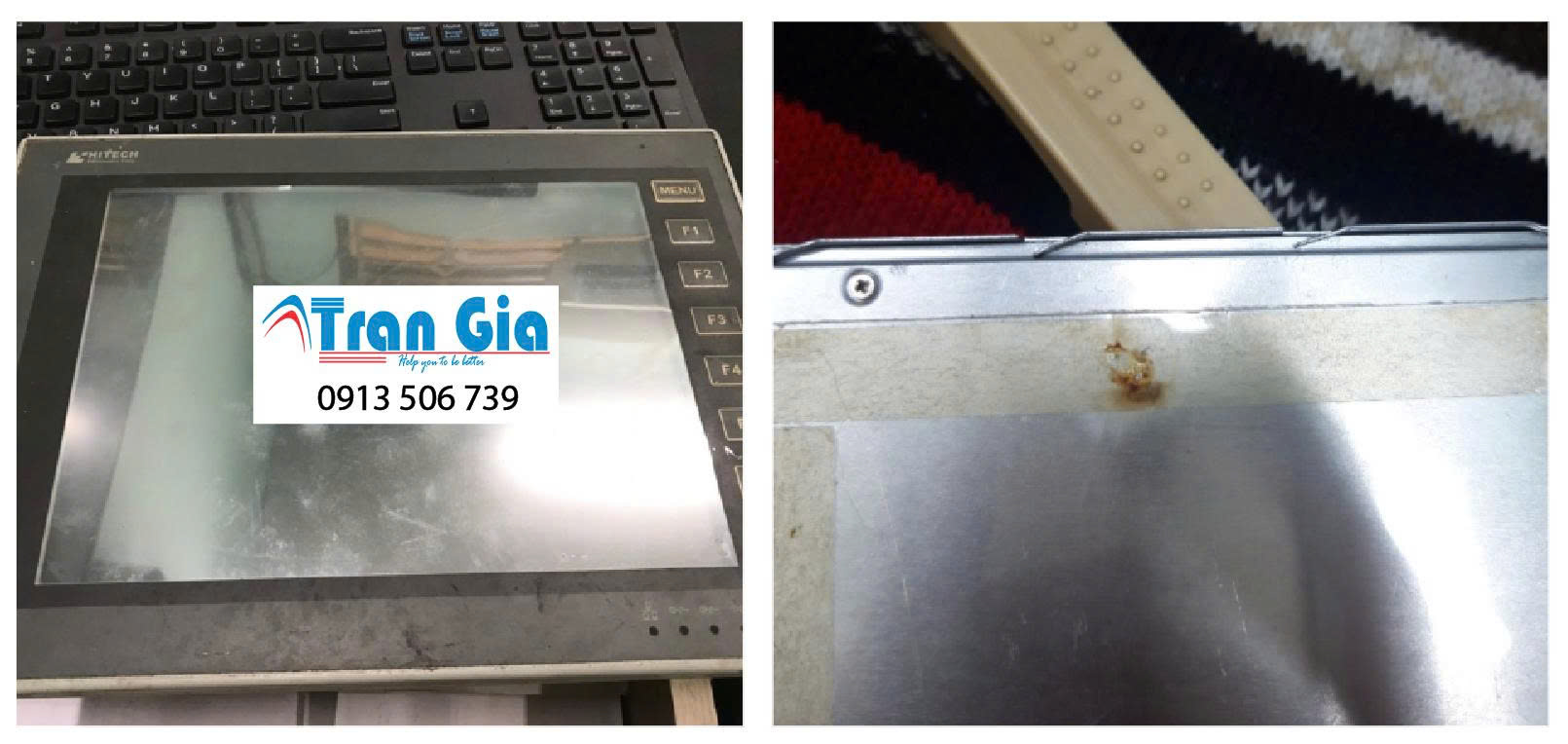

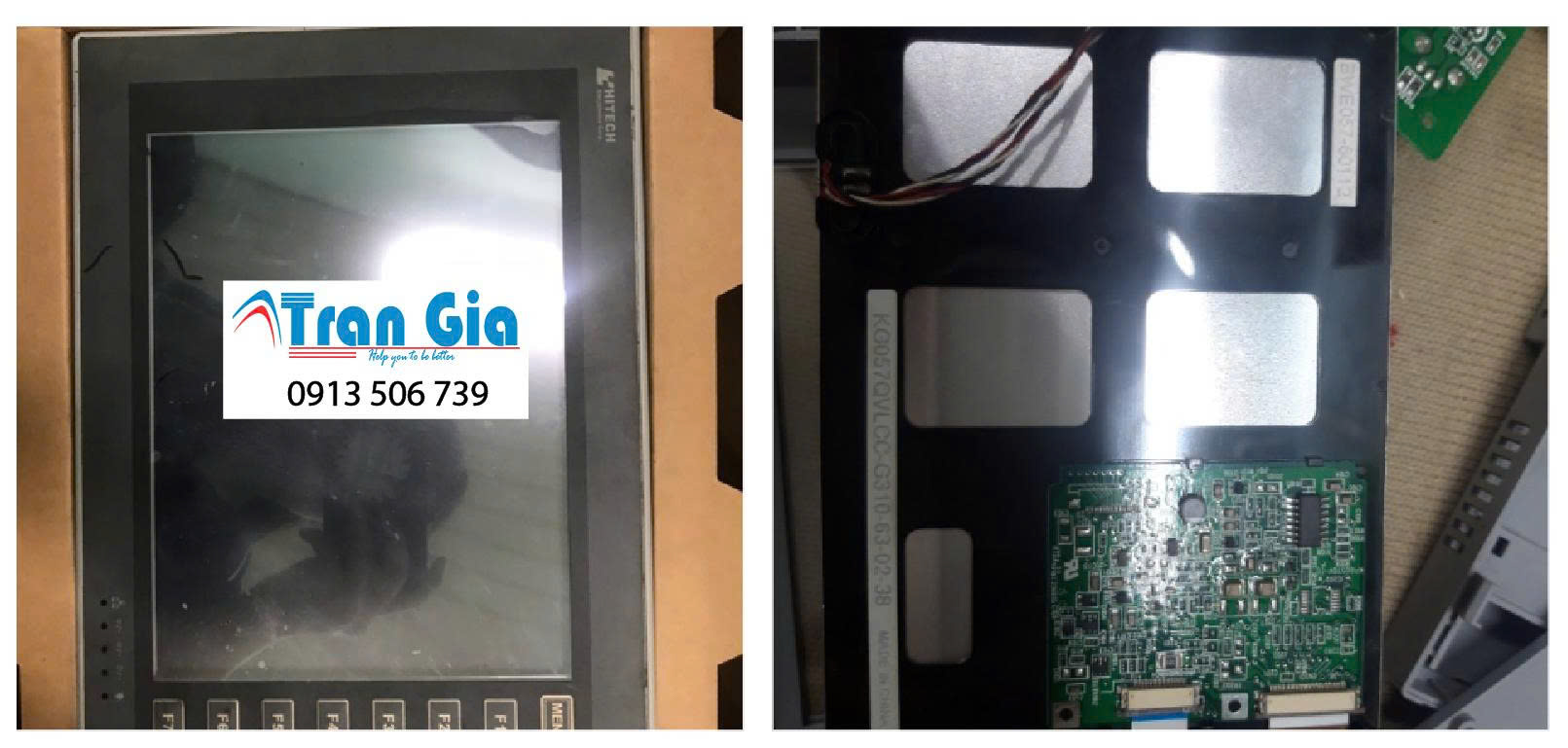

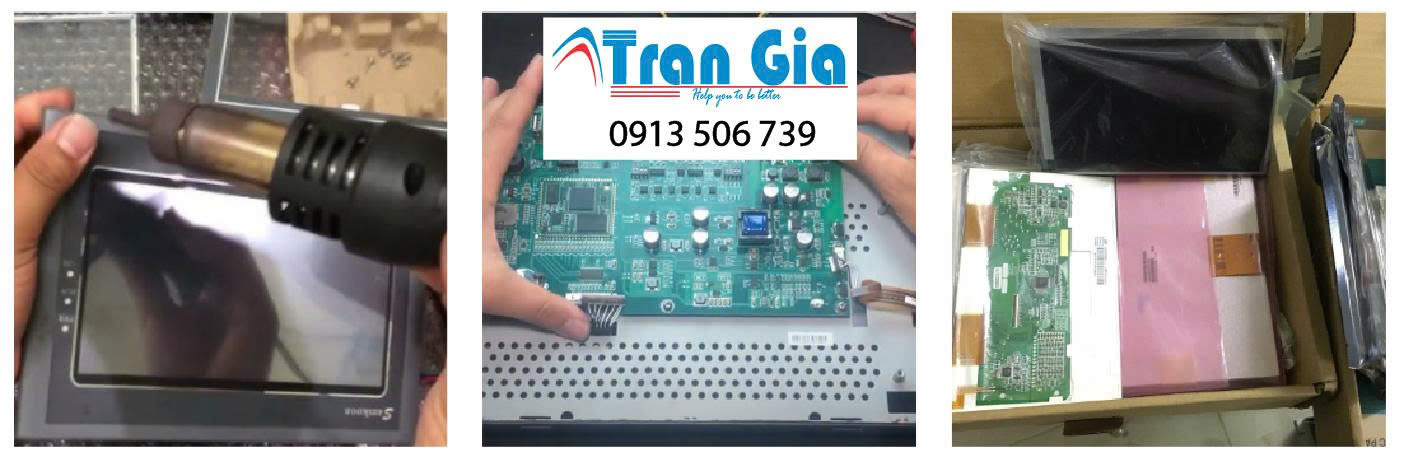

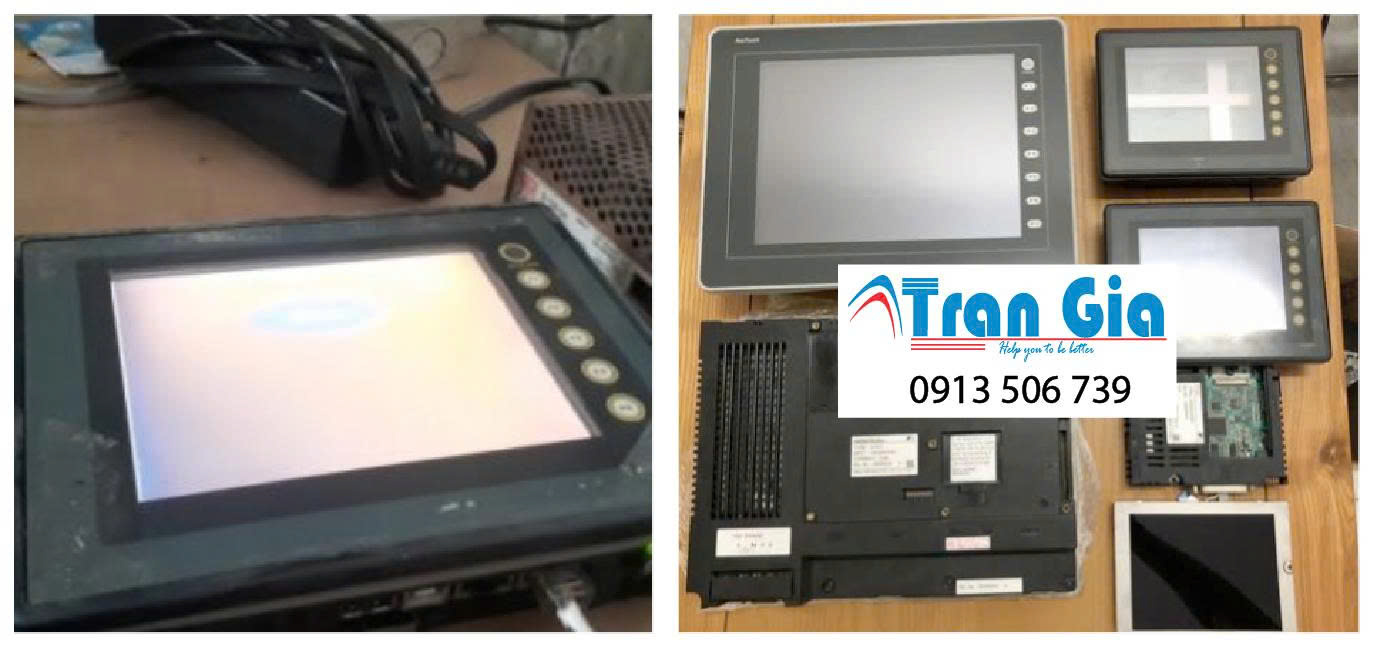

Hình ảnh một số màn hình hmi đang trong quá trình sửa chữa tại TRAN GIA
QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION
-
Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….
-
Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.
-
Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …
-
Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).
-
Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.
-
Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.
-
Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …
Quy trình sửa biến tần tại TRAN GIA AUTOMATION
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia Trung tâm chuyên sửa màn hình UG430H-TH4 xử lí lỗi nhanh chóng bảo hành lên tới 6 tháng
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng

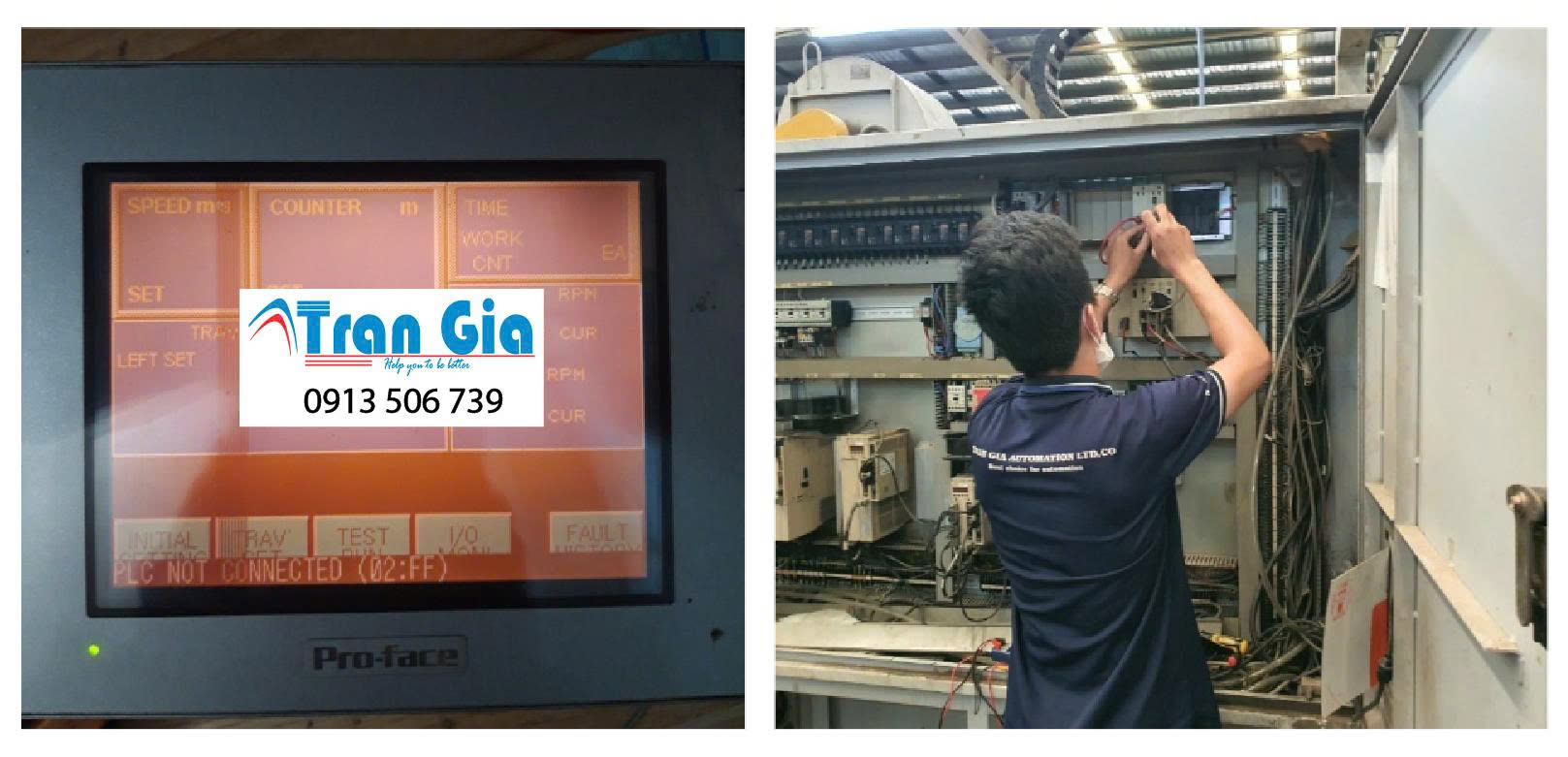

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp dịch vụ Trung tâm chuyên sửa màn hình UG430H-TH4 xử lí lỗi nhanh chóng bảo hành lên tới 6 tháng: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ Trung tâm chuyên sửa màn hình UG430H-TH4 xử lí lỗi nhanh chóng bảo hành lên tới 6 tháng: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
