Mô tả sản phẩm
TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG430H-VH4B xử lí lỗi nhanh chóng bảo hành lên tới 6 tháng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
Sửa màn hình UG430H-VH4B
Tran Gia Automation Chuyên nhận sửa màn hình cảm ứng Công nghiệp, Cung cấp Linh kiện sửa màn hình, mặt cảm ứng công nghiệp, Màn hình LCD, Mặt cảm ứng LCD, Board CPU, Board cao áp, RAM, ROM…
Chuyên sửa chữa, khắc phục sự cố về HMI như Lỗi CPU, Mất chương trình, Liệt cảm ứng, Màn hình bị mờ – hoen ố – không rõ chữ – mất màu, Mất nguồn, Cháy – Nổ, Mất chương trình.
Với đội ngũ kỹ thuật nhiều năm kinh nghiệm về sửa chữa các dòng màn hình Winview, Delta, Proface, Omron, Hitech, Simens, Hitech, Winview, Panasonic, Kinco, Hàng Châu Lâu …Uy Tín , Linh kiện sửa chữa luôn có sẵn sẽ khắc phục nhanh nhất cho Quý Khách hàng.
Ngòai ra chúng tôi Chuyên sửa chữa Màn hình Fuji UG430H-TS4, UG430H-VS4, UG430H-SS4
Bảo hành và khắc phục sự cố nhanh nhất cho Quý khách hàng. Với kinh nghiệm sửa chữa nhiều năm, chúng tôi nhận sửa chữa thiết bị tự động các sản phẩm màn hình HMI,AC Servo, PLC, Thiết bị điều khiển.
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH UG430H-VH4B
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
- Màn hình cảm ứng HMI bị nứt, vỡ
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Nứt, vỡ màn hình HMI
- Hư nguồn HMI
- Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Treo màn hình, màn hình đơ.
- Không kết nối được với PLC.
- Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
- Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
- Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
- Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
- Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
- Màn hình Easyview: MT500, MT506, MT508, MT510,…
- Màn hình Weintek: MT6000, MT8000
- Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
- Màn hình Redlion: G306C000, G308C, G310C, G312C
- Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG430H-VH4B
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều
- này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Bảng mã lỗi màn hình UG430H-VH4B
| Mã lỗi | Thông báo lỗi (Message) | Nguyên nhân phổ biến | Cách khắc phục |
|---|---|---|---|
| 01H | No Project File | Không có chương trình hoặc bị mất do format, lỗi flash | Dùng phần mềm UG00S-CW để nạp lại file chương trình .PRG |
| 02H | System Error | Lỗi hệ điều hành (OS), bộ nhớ Flash lỗi, lỗi ghi/đọc | Format lại bộ nhớ từ System Menu → nếu vẫn lỗi thì flash có thể bị hỏng |
| 03H | Model Mismatch | File PRG không đúng với model UG430H-VH4B | Sửa lại trong UG00S-CW → chọn đúng model → export lại và nạp lại |
| 04H | Communication Error | Mất kết nối PLC, sai COM, sai baudrate, cáp lỗi | Kiểm tra lại dây kết nối, thiết lập COM, baudrate, PLC có đang RUN không |
| 05H | No PLC Response | PLC không trả lời, lỗi dây truyền thông hoặc PLC chưa RUN | Đảm bảo PLC hoạt động, đúng cổng COM, đúng địa chỉ Station No. |
| 06H | Invalid Device | Sử dụng địa chỉ vùng nhớ không hợp lệ trong PLC (D, M, W…) | Kiểm tra lại lập trình trong phần mềm UG00S-CW → sửa lại địa chỉ |
| 07H | Macro Error | Macro lỗi cú pháp, sử dụng sai tên thiết bị hoặc hàm logic sai | Kiểm tra kỹ phần macro trong UG00S-CW, thử Disable để test |
| 08H | Flash Memory Error | Không ghi được bộ nhớ (IC Flash hỏng hoặc lỗi phần mềm nghiêm trọng) | Format bộ nhớ. Nếu không được → cần thay IC flash hoặc nạp lại firmware |
| 09H | RTC Error | Hết pin nuôi thời gian thực hoặc IC đồng hồ lỗi | Thay pin CMOS (CR2032), nếu vẫn lỗi → kiểm tra hoặc thay IC thời gian thực |
MỘT SỐ HIỆN TƯỢNG KHÔNG HIỆN MÃ LỖI CỤ THỂ
| Triệu chứng | Nguyên nhân | Giải pháp |
|---|---|---|
| Màn hình sáng trắng, không vào menu | Mất firmware, flash hỏng, nguồn yếu hoặc cảm ứng liệt | Thử giữ góc trái → vào System Menu; nếu không được → kiểm tra phần cứng |
| Không cảm ứng hoặc lệch vị trí nhấn | Tấm cảm ứng lỗi hoặc chưa calibrate | Vào System Menu → Touch Calibration → nếu không nhấn được → thay cảm ứng |
| Không giao tiếp được với PLC | Sai wiring, tốc độ baudrate, sai cổng COM | Kiểm tra COM đang dùng, loại PLC, đấu dây, thiết lập truyền thông trong PRG |
| Mất giờ hệ thống | Hết pin RTC | Mở nắp → thay pin CR2032 |
| Lúc giao tiếp được, lúc không | Tiếp điểm cáp COM lỏng, nhiễu tín hiệu RS485 | Siết lại đầu cáp, dùng cáp chống nhiễu, kiểm tra nối mass đúng cách |
HƯỚNG DẪN VÀO SYSTEM MENU & NẠP FILE .PRG
🔹 Vào System Menu
-
Tắt nguồn HMI
-
Nhấn và giữ góc trái màn hình
-
Bật nguồn → giữ 5–10 giây → vào System Menu
🔹 Format & Download
-
Chọn
Memory→Format All Memory -
Chọn
Download -
Trên máy tính, mở phần mềm UG00S-CW
-
Chọn đúng model UG430H-VH4B, cổng COM
-
Bấm
Download→ chọn file.PRGtương ứng
LINH KIỆN PHỔ BIẾN CỦA UG430H-VH4B
| Tên linh kiện | Tình trạng cần thay |
|---|---|
| Màn hình TFT 5.7″ | Mất hiển thị, đứt nét, trắng màn |
| Tấm cảm ứng 5.7″ 4 dây | Lệch, không nhấn, liệt vùng |
| Pin CR2032 | Mất thời gian, lỗi RTC (09H) |
| IC Flash SST / MXIC | Không ghi được chương trình, lỗi 02H |
| MAX232 / SN75176 | Không giao tiếp qua RS232/RS485 |
CẤU HÌNH GIAO TIẾP VỚI PLC PHỔ BIẾN
Mitsubishi FX (RS232 – COM1):
-
Baudrate: 9600
-
Parity: Even
-
Stop bit: 1
-
Station No.: 1
-
Cáp: RS232 DB9 ↔ Mini DIN 8 pin
Delta / Siemens / Modbus RTU (RS485 – COM2):
-
A ↔ RDA+
-
B ↔ RDB−
-
GND ↔ SG (nếu cần)
-
Nên dùng điện trở 120Ω cuối đường truyền
XỬ LÝ KHI MÀN HÌNH KHÔNG KHỞI ĐỘNG / TRẮNG MÀN
| Hiện tượng | Nguyên nhân khả dĩ | Cách xử lý |
|---|---|---|
| Màn hình trắng tinh, không logo | Lỗi firmware, mất chương trình khởi động | Vào System Menu → Format → Nạp lại PRG hoặc nạp lại firmware (nếu cần thiết) |
| Sáng màn nhưng đen thui | LCD lỗi hoặc không cấp nguồn đến màn LCD | Kiểm tra điện áp đến LCD (thường 5V), kiểm tra socket, cáp kết nối |
| Bật lên vài giây rồi tắt | Lỗi tụ lọc nguồn, IC nguồn 3.3V hoặc 5V lỗi | Kiểm tra, thay thử tụ dán SMD hoặc IC ổn áp (AMS1117 hoặc tương đương) |
| Không vào System Menu được | Liệt cảm ứng, HMI bị treo cứng | Cắm cáp COM → ép download bằng phần mềm → nếu vẫn không được → kiểm tra phần cứng |
KIỂM TRA & HIỆU CHUẨN CẢM ỨNG (TOUCH PANEL)
| Vấn đề cảm ứng | Khả năng | Giải pháp |
|---|---|---|
| Cảm ứng lệch vị trí nhấn | Sai calibration | Vào System Menu → Touch Calibration |
| Không cảm ứng toàn bộ | Đứt panel, socket lỏng, vi xử lý lỗi | Kiểm tra panel, cáp phẳng cảm ứng |
| Nhấn được nhưng không chính xác | IC cảm ứng lỗi hoặc panel bị chạm góc | Thay touch panel 5.7” resistive loại 4 dây |
HƯỚNG DẪN SỬA LỖI GIAO TIẾP PLC (04H, 05H)
🔍 Các bước kiểm tra khi HMI không giao tiếp với PLC:
-
Kiểm tra COM đã chọn đúng chưa (COM1 / COM2)
→ Trong UG00S-CW → chọn đúng cổng -
Xác nhận tốc độ baudrate, parity
-
Mitsubishi: 9600, Even, 1 stop bit
-
Delta: 9600, None, 1 stop bit
-
Omron: 115200, Even…
-
-
Kiểm tra cáp truyền thông
-
RS232: DB9 (HMI) → Mini-DIN (PLC)
-
RS485: đấu dây A(+) và B(−) chuẩn, tránh đảo
-
-
Kiểm tra PLC có đang RUN không
-
Đèn RUN phải sáng
-
Kiểm tra station No. nếu dùng RS485
-
THAO TÁC SAO LƯU / PHỤC HỒI FILE .PRG
| Tác vụ | Phần mềm cần | Cách thực hiện |
|---|---|---|
| Tải xuống (Upload) | UG00S-CW | Kết nối COM → Chọn đúng model → Upload → lưu file .PRG |
| Nạp chương trình | UG00S-CW | Chọn Download → chọn file .PRG → nạp vào màn hình |
| Xóa toàn bộ dữ liệu | Trên HMI | Vào System Menu → Memory → Format All Memory |
CẤU TẠO PHẦN CỨNG – LINH KIỆN PHỔ BIẾN
| Thành phần | Tác dụng | Lưu ý khi thay |
|---|---|---|
| LCD 5.7” TFT QVGA | Hiển thị hình ảnh, dữ liệu | Cùng chuẩn 320×240, 18 pin hoặc 20 pin FPC |
| Tấm cảm ứng 4 dây | Nhận thao tác người dùng | Phải dán đúng vị trí, không chạm viền |
| IC Flash | Lưu chương trình, OS | Thường dùng SST39SF040 hoặc MX29LV… |
| Pin CR2032 | Lưu thời gian thực | Có thể hàn hoặc dùng socket |
| Vi điều khiển chính | Điều khiển toàn bộ hoạt động HMI | Không thay được nếu không có firmware |
KHUYẾN NGHỊ BẢO TRÌ ĐỊNH KỲ
| Việc cần làm | Tần suất đề nghị |
|---|---|
| Vệ sinh mặt kính HMI | 3–6 tháng |
Sao lưu chương trình .PRG |
Sau mỗi lần cập nhật |
| Thay pin CR2032 | 12–18 tháng |
| Kiểm tra dây cáp COM | 6 tháng/lần |
| Định kỳ test cảm ứng | 6 tháng/lần |

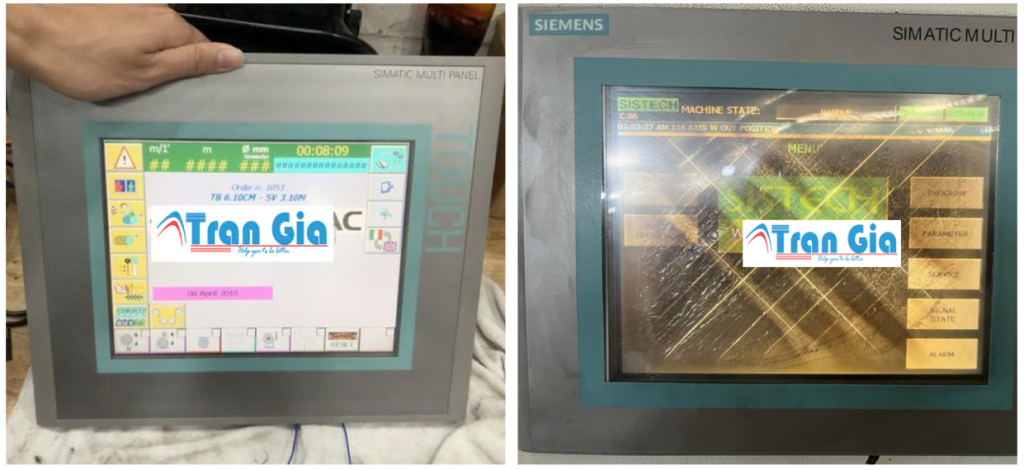

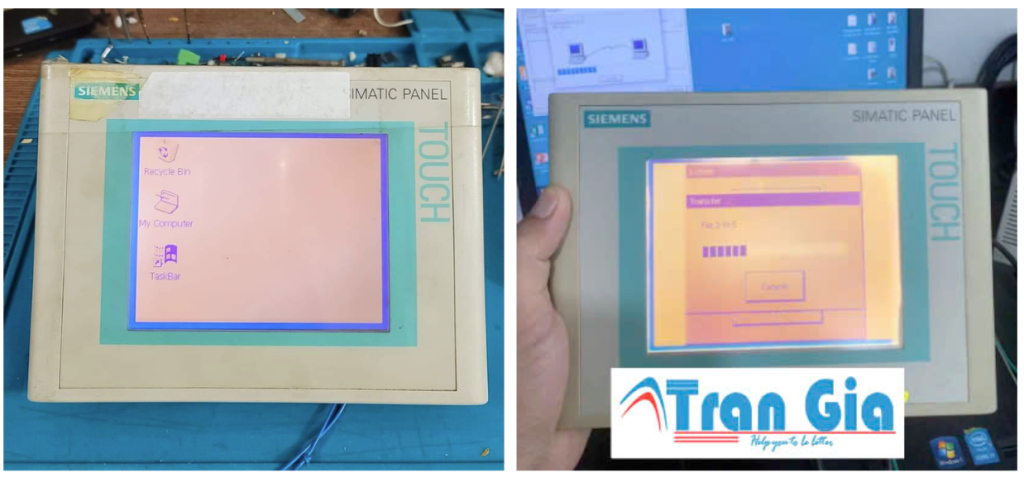

Hình ảnh một số màn hình hmi đang trong quá trình sửa chữa tại TRAN GIA
QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION
-
Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….
-
Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.
-
Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …
-
Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).
-
Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.
-
Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.
-
Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …
Quy trình sửa biến tần tại TRAN GIA AUTOMATION
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia Trung tâm chuyên sửa màn hình UG430H-VH4B xử lí lỗi nhanh chóng bảo hành lên tới 6 tháng
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng

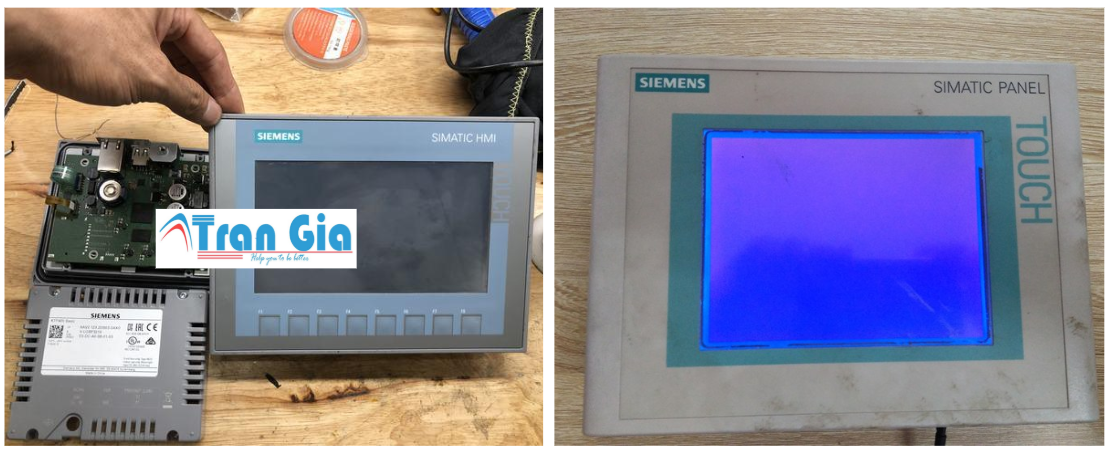

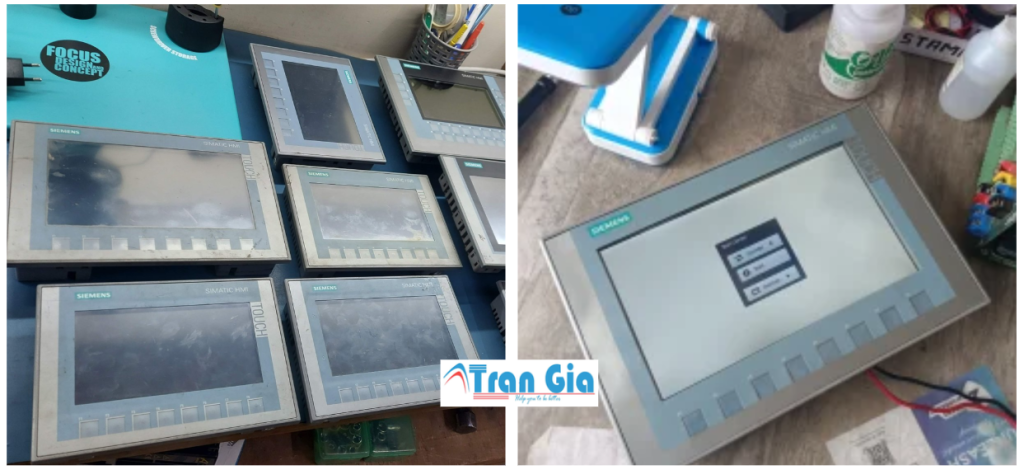

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp dịch vụ Trung tâm chuyên sửa màn hình UG430H-VH4B xử lí lỗi nhanh chóng bảo hành lên tới 6 tháng: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ Trung tâm chuyên sửa màn hình UG430H-VH4B xử lí lỗi nhanh chóng bảo hành lên tới 6 tháng: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
