Mô tả sản phẩm
TRAN GIA Automation chúng tôi chuyên cung cấp màn hình V806CD. Cũng là Trung tâm chuyên sửa màn hình V806TD xử lí lỗi nhanh chóng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
Sửa màn hình V806CD
Tran Gia Automation Chuyên nhận sửa màn hình cảm ứng Công nghiệp, Cung cấp Linh kiện sửa màn hình, mặt cảm ứng công nghiệp, Màn hình LCD, Mặt cảm ứng LCD, Board CPU, Board cao áp, RAM, ROM…
Chuyên sửa chữa, khắc phục sự cố về HMI như Lỗi CPU, Mất chương trình, Liệt cảm ứng, Màn hình bị mờ – hoen ố – không rõ chữ – mất màu, Mất nguồn, Cháy – Nổ, Mất chương trình.
Với đội ngũ kỹ thuật nhiều năm kinh nghiệm về sửa chữa các dòng màn hình Winview, Delta, Proface, Omron, Hitech, Simens, Hitech, Winview, Panasonic, Kinco, Hàng Châu Lâu …Uy Tín , Linh kiện sửa chữa luôn có sẵn sẽ khắc phục nhanh nhất cho Quý Khách hàng.
Ngòai ra chúng tôi Chuyên sửa chữa Màn hình Fuji UG430H-TS4, UG430H-VS4, UG430H-SS4
Bảo hành và khắc phục sự cố nhanh nhất cho Quý khách hàng. Với kinh nghiệm sửa chữa nhiều năm, chúng tôi nhận sửa chữa thiết bị tự động các sản phẩm màn hình HMI,AC Servo, PLC, Thiết bị điều khiển.
Trung tâm chuyên sửa màn hình V808SD xử lí lỗi nhanh chóng bảo hành từ 3 – 6 tháng
Các lỗi màn hình thường xuyên gặp phải ở màn hình V806CD
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều
- này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH V806CD
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
- Màn hình cảm ứng HMI bị nứt, vỡ
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Nứt, vỡ màn hình HMI
- Hư nguồn HMI
- Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Treo màn hình, màn hình đơ.
- Không kết nối được với PLC.
- Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
- Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
- Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
- Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
- Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
- Màn hình Easyview: MT500, MT506, MT508, MT510,…
- Màn hình Weintek: MT6000, MT8000
- Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
- Màn hình Redlion: G306C000, G308C, G310C, G312C
- Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
Bảng mã lỗi màn hình V806CD
| Mã lỗi | Mô tả lỗi | Nguyên nhân & Cách khắc phục |
|---|---|---|
| 01 | Memory Error | RAM hoặc Flash lỗi. Reset HMI, nếu vẫn còn lỗi thì cần nạp lại firmware hoặc thay bo nhớ. |
| 02 | File System Error | Hệ thống file lỗi. Clear All → nạp lại project từ V-SFT. |
| 03 | Communication Error (PLC) | Không giao tiếp được với PLC. Kiểm tra cáp nối, baudrate, parity, stop bit, PLC driver. |
| 04 | Touch Panel Error | Lỗi cảm ứng (liệt hoặc lệch). Vào System Menu → Touch Calibration hoặc thay tấm cảm ứng. |
| 05 | Display Error | Lỗi hình ảnh, sọc màu, tối đèn nền… Kiểm tra cáp màn hình hoặc đèn nền/tấm LCD. |
| 10 | Screen Data Error | Dữ liệu chương trình lỗi. Nạp lại file *.v6i qua phần mềm Fuji V-SFT. |
| 11 | Version Mismatch | File không tương thích firmware. Rebuild project đúng model V806CD hoặc cập nhật firmware. |
| 20 | Internal System Error | Lỗi hệ điều hành. Nên reset hoặc Clear All → nạp firmware nếu cần. |
| 30 | Battery Low | Pin CMOS yếu. Thay pin để giữ cài đặt hệ thống và thời gian khi mất nguồn. |
| 40 | CF Card Error | Không nhận thẻ nhớ. Dùng CF ≤ 2GB, định dạng FAT16/FAT32. Không dùng exFAT hoặc NTFS. |
| 50 | Transfer Error (PC ↔ HMI) | Lỗi trong quá trình tải project. Kiểm tra cáp truyền, port COM, chọn đúng model trong V-SFT. |
| E100 | Application Start Error | Lỗi khởi chạy chương trình. Có thể file lỗi → nạp lại project từ PC. |
| E200 | Invalid Project File | File không hợp lệ. Build lại từ V-SFT đúng loại HMI. |
| E300 | System Data Invalid | Dữ liệu hệ thống bị lỗi. Clear All để khởi tạo lại hệ thống. |
| E400 | Boot Sector Error | Vùng khởi động bị hỏng. Cần dùng thẻ CF chứa firmware để cập nhật lại. |
| E500 | Firmware Checksum Failed | Firmware bị lỗi hoặc sai phiên bản. Cập nhật lại firmware đúng cho V806CD. |
| E600 | PLC Driver Not Loaded | Thiếu driver PLC. Kiểm tra trong V-SFT đã chọn đúng loại PLC chưa. |
| E700 | Touch Calibration Required | Cần hiệu chuẩn cảm ứng. Vào System Menu → Touch Calibration. |
| F100 | Recipe Data Error | Dữ liệu công thức lỗi. Kiểm tra biến trong recipe hoặc vùng lưu trữ. |
| F200 | Alarm History Full | Lịch sử cảnh báo đầy. Cấu hình ghi đè hoặc xóa bớt log. |
| F300 | Logging File Error | Lỗi khi ghi file CSV hoặc Trend. Bộ nhớ đầy, hoặc sai đường dẫn. |
| F400 | Script Execution Error | Script chạy lỗi: cú pháp sai, vòng lặp vô hạn, tràn bộ nhớ… Cần kiểm tra trong V-SFT. |
| FF00 | Watchdog Reset | Hệ thống bị treo → tự khởi động lại. Nên kiểm tra chương trình có đoạn script chạy liên tục. |
| Mã lỗi | Mô tả lỗi | Nguyên nhân & Cách khắc phục |
|---|---|---|
| F510 | PLC No Response | PLC không phản hồi đúng thời gian quy định. Kiểm tra dây kết nối, địa chỉ station, cổng COM. |
| F520 | PLC Address Out of Range | Truy cập sai vùng nhớ. Kiểm tra địa chỉ trong V-SFT (ví dụ: D, M, X, Y…). |
| F530 | PLC Frame Error | Lỗi định dạng dữ liệu trả về từ PLC. Có thể chọn sai loại PLC hoặc cấu hình baud/parity chưa đúng. |
| F600 | Logging Initialization Failed | Hệ thống không thể khởi tạo ghi log. Kiểm tra định dạng CF, file mẫu, hoặc vùng ghi log. |
| F610 | CSV File Access Denied | Không thể ghi hoặc mở file CSV. File có thể bị khóa, hoặc tên trùng, hoặc dùng ký tự đặc biệt. |
| F620 | Log File Not Found | Không tìm thấy file log đã cấu hình. Kiểm tra đường dẫn trong chương trình. |
| F700 | Touch Panel Data Drift Detected | Cảm ứng bị trôi hoặc sai vị trí sau thời gian dài. Hiệu chuẩn lại trong System Menu. |
| F800 | Flash Memory Write Error | Không ghi được vào bộ nhớ flash. Có thể do lỗi phần cứng hoặc ghi quá nhiều lần. |
| F810 | Flash Full or Corrupted | Bộ nhớ đầy hoặc bị lỗi. Thực hiện Clear All hoặc thay main nếu lỗi vẫn tiếp diễn. |
| FA00 | Project Model Mismatch | File project không đúng model. Rebuild trong V-SFT, chọn đúng V806CD. |
| FB00 | Bootloader Error | Lỗi vùng khởi động. Nạp lại firmware qua CF card. |
| FC00 | Script Stack Overflow | Script bị vòng lặp vô hạn hoặc đệ quy không giới hạn. Kiểm tra kỹ các điều kiện thoát lệnh. |
| FD00 | CF Card Not Recognized | Không nhận thẻ CF. Đảm bảo thẻ đúng định dạng FAT16/FAT32, không quá 2–4 GB. |
| FE00 | Authentication Failure | Nhập sai mật khẩu hoặc quyền truy cập không đủ. Kiểm tra lại user/password hoặc cấp quyền. |
| FF00 | Watchdog Reboot Triggered | Hệ thống treo → tự khởi động lại. Kiểm tra lỗi logic chương trình, script chạy liên tục… |
Một số thông báo lỗi khác (không mã hóa)
| Thông báo lỗi | Nguyên nhân & cách xử lý |
|---|---|
| “USB device not supported” | USB không tương thích. Chỉ dùng USB ≤ 4GB, FAT32, không dùng hub hoặc thẻ chia. |
| “Touch panel not calibrated” | Yêu cầu hiệu chuẩn. Vào System Menu → Touch Calibration. |
| “System area read failed” | Vùng hệ thống bị lỗi. Nên thực hiện Clear All. |
| “Invalid file name or path” | Đường dẫn tới file (CSV/log…) sai. Tên file nên < 8 ký tự, không dấu, không khoảng trắng. |
| “Screen change failed” | Không tồn tại số màn hình được yêu cầu hoặc điều kiện chuyển sai. |
| “Too many script operations” | Script chiếm quá nhiều tài nguyên. Tối ưu lại logic và kiểm tra thời gian lặp. |
Một số thao tác kỹ thuật nâng cao với V806CD
| Tác vụ | Hướng dẫn thực hiện |
|---|---|
| Sao lưu toàn bộ chương trình ra CF | Vào System Menu → Backup → Chọn CF card → Chọn file → Start |
| Khôi phục từ file backup (.v6i) | Vào System Menu → Restore → Chọn file từ CF card → OK |
| Cập nhật firmware bằng CF | Tạo thẻ CF có firmware đúng → Gắn vào HMI → System Menu → Update Firmware → Chọn file → OK |
| Xem nhật ký lỗi (Error Log) | System Menu → Error Log → Có thể xuất ra file .txt |
| Kiểm tra phiên bản firmware hiện tại | System Menu → Version Info |

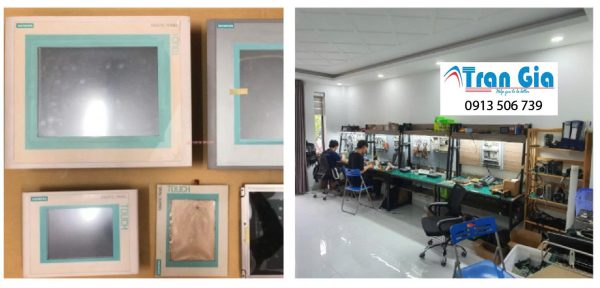

Hình ảnh một số màn hình hmi đang trong quá trình sửa chữa tại TRAN GIA
QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION
-
Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….
-
Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.
-
Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …
-
Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).
-
Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.
-
Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.
-
Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …
Quy trình sửa biến tần tại TRAN GIA AUTOMATION
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia Trung tâm chuyên sửa màn hình V806CD xử lí lỗi nhanh chóng với kinh nghệm lâu năm
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp màn hình V806CD xử lí lỗi nhanh chóng với kinh nghệm lâu năm: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ trung tâm chuyên sửa màn hình V806CD xử lí lỗi nhanh chóng với kinh nghệm lâu năm: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
