QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION

• Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….

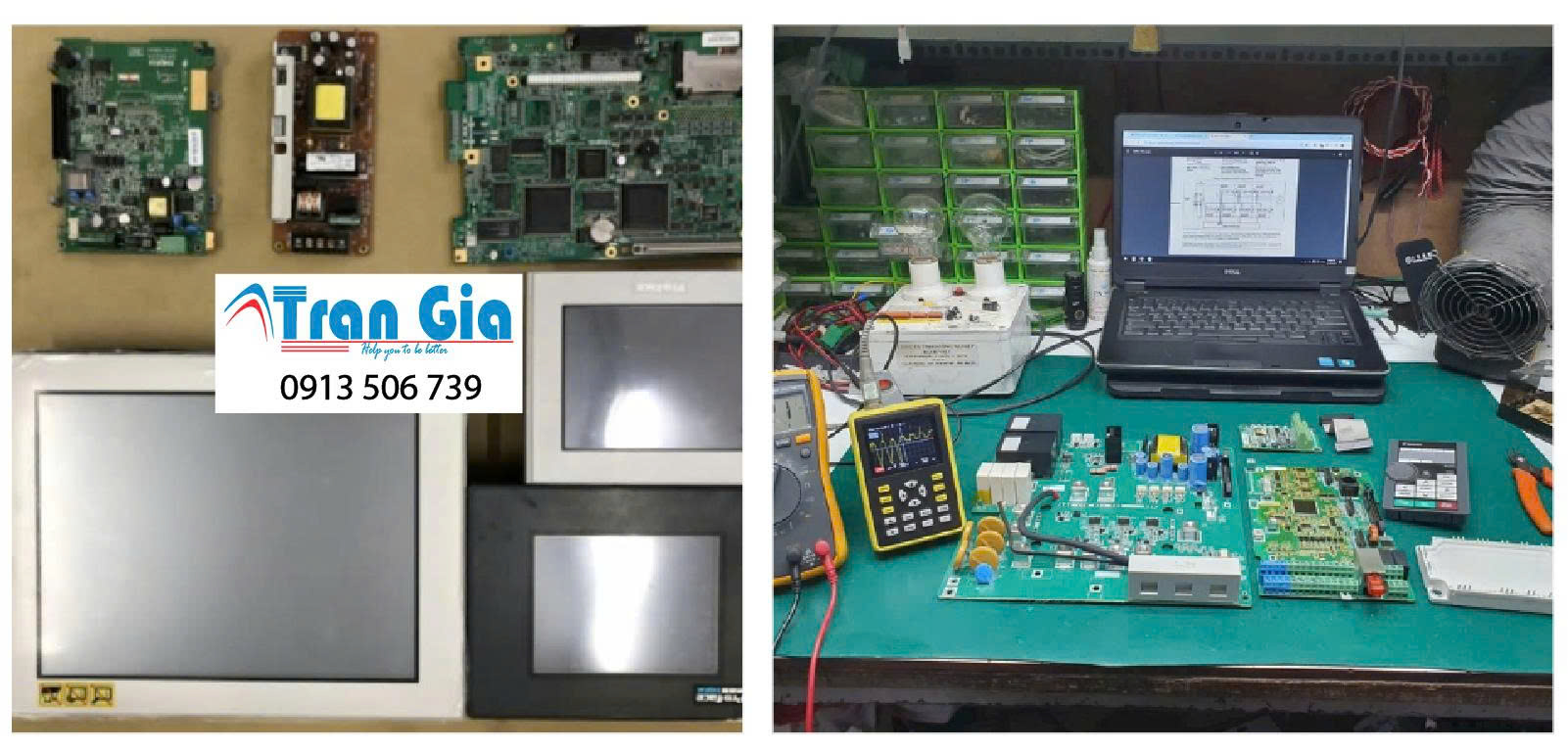

• Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.

• Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …

• Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).

• Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.

• Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.

• Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …

CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH V808iSD

Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:

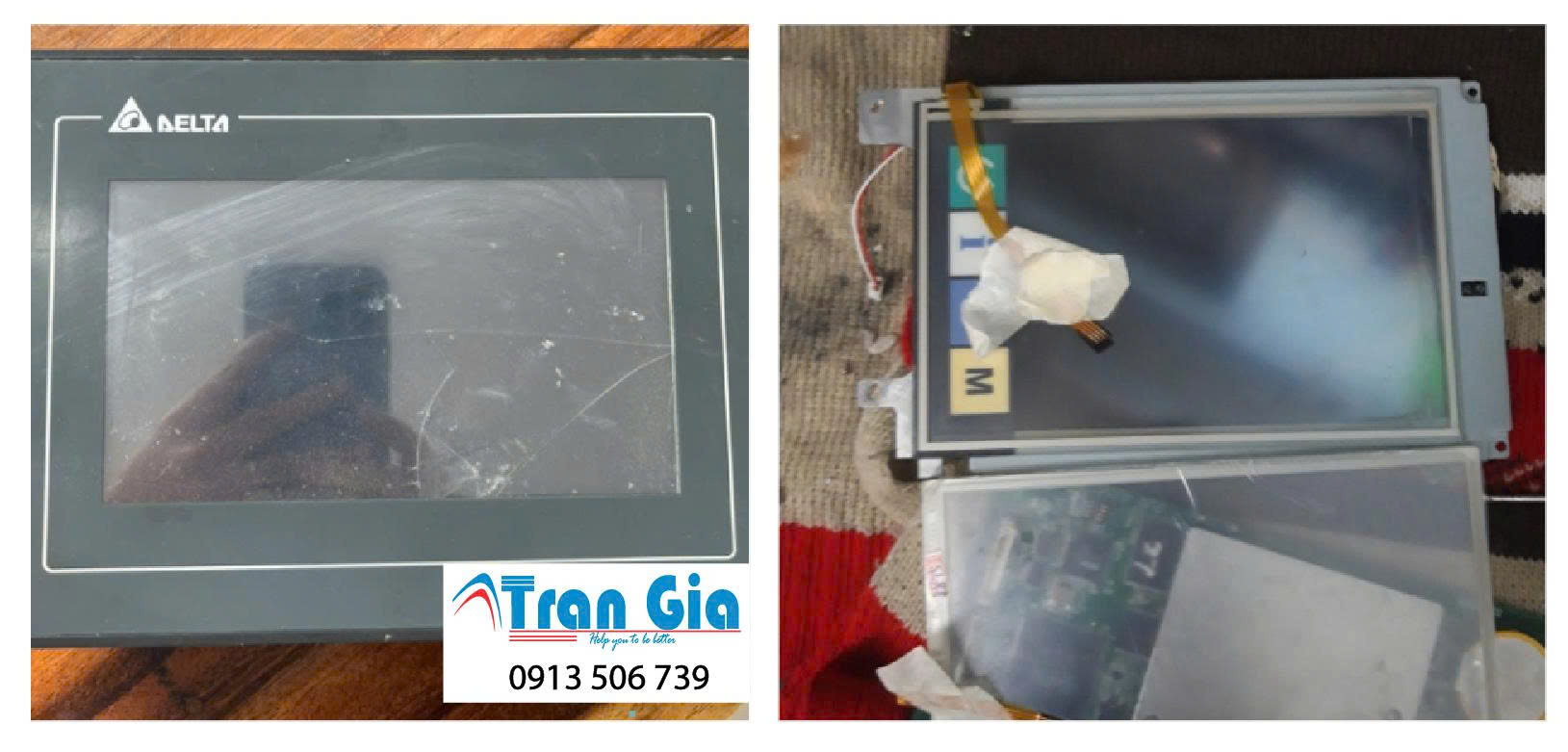

• Màn hình cảm ứng HMI bị nứt, vỡ

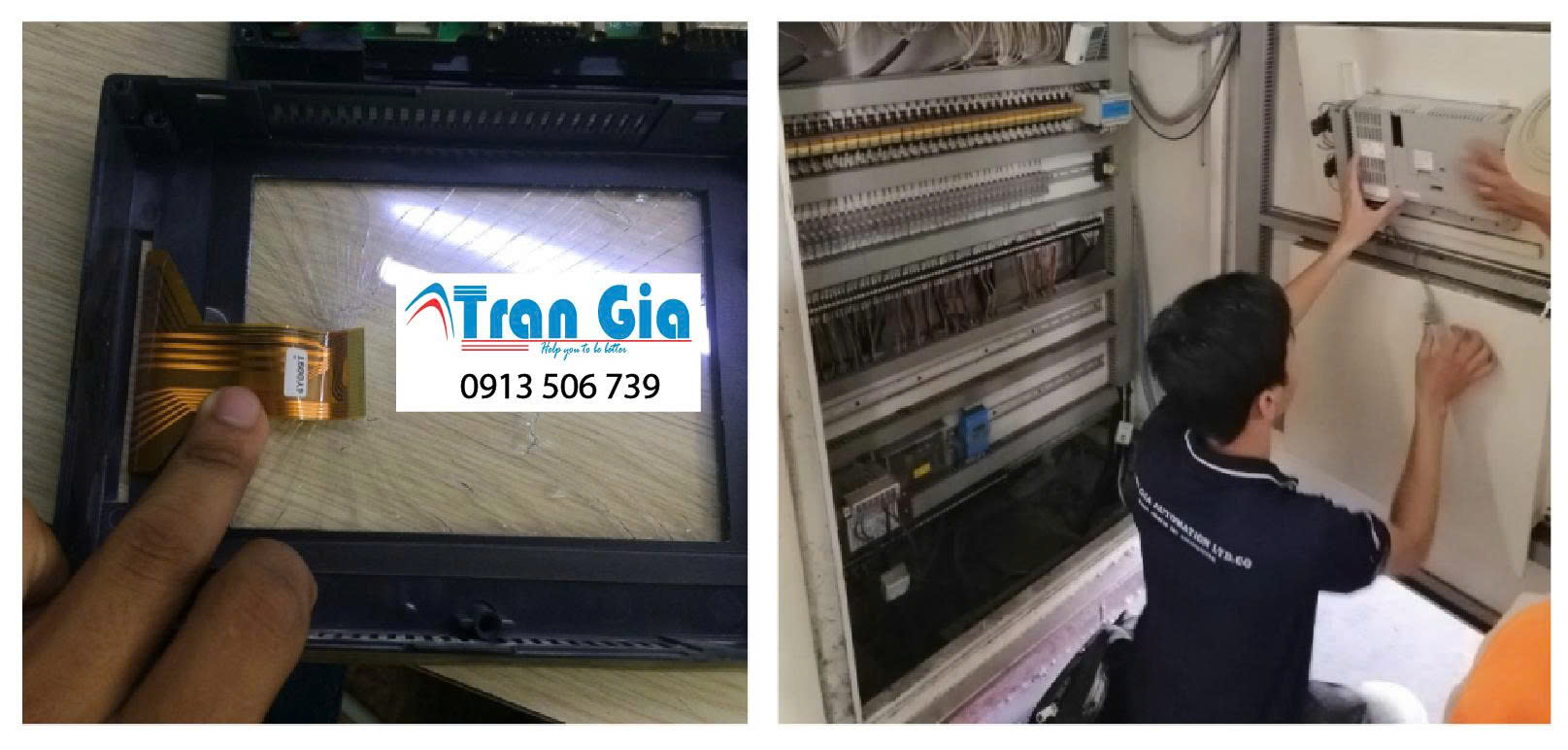

• Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
• Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
• Không truyền thông được, lỗi bo mạch kết nối PLC…
• Màn hình cảm ứng HMI hiển thị mờ

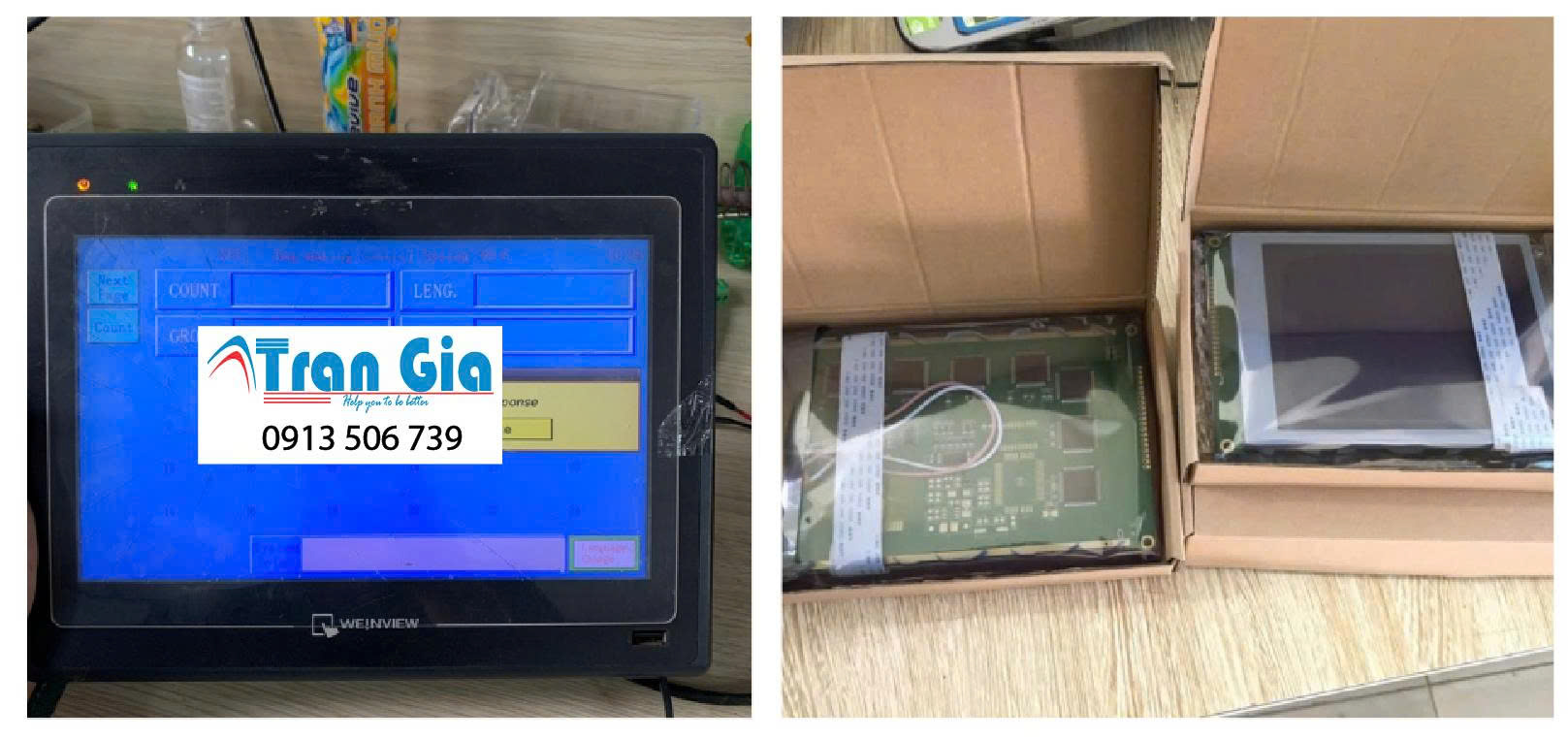

• Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
• Màn hình cảm ứng HMI hiển thị bị chấm đen
• Màn hình cảm ứng HMI bị hiển thị sọc LCD
• Màn hình cảm ứng HMI không hiển thị, không sáng
• Màn hình HMI bị treo (bị đơ), không thể cảm ứng
• Màn hình cảm ứng HMI chạm không ăn
• Màn hình HMI bị lỗi nguồn, mất nguồn
• Màn hình  bị lỗi cao áp
• Màn hình bị lỗi không kết nối được với PLC

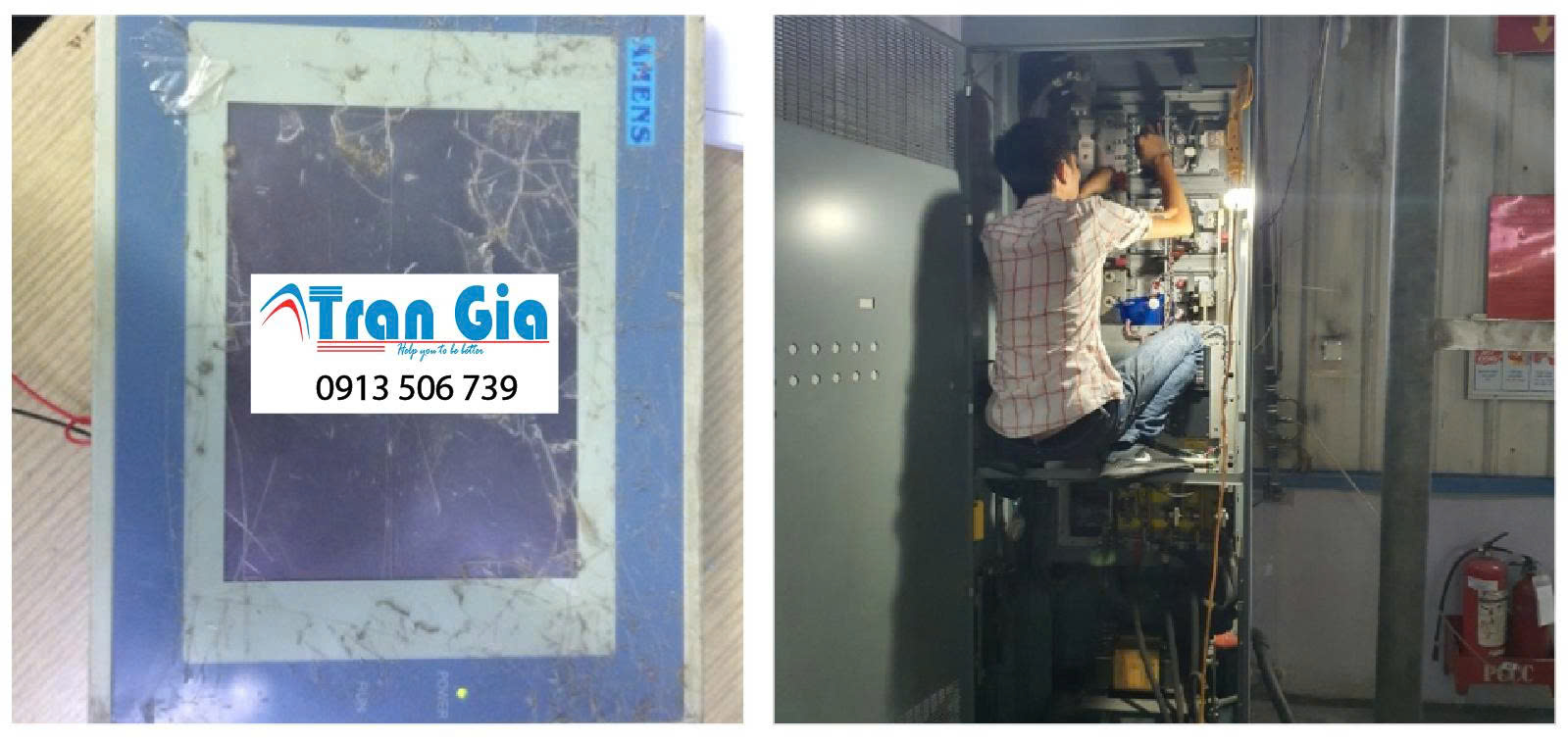

• Nứt, vỡ màn hình HMI

• Hư nguồn HMI
• Có nguồn nhưng màn hình không hiển thị.
• Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
• Treo màn hình, màn hình đơ.
• Không kết nối được với PLC.

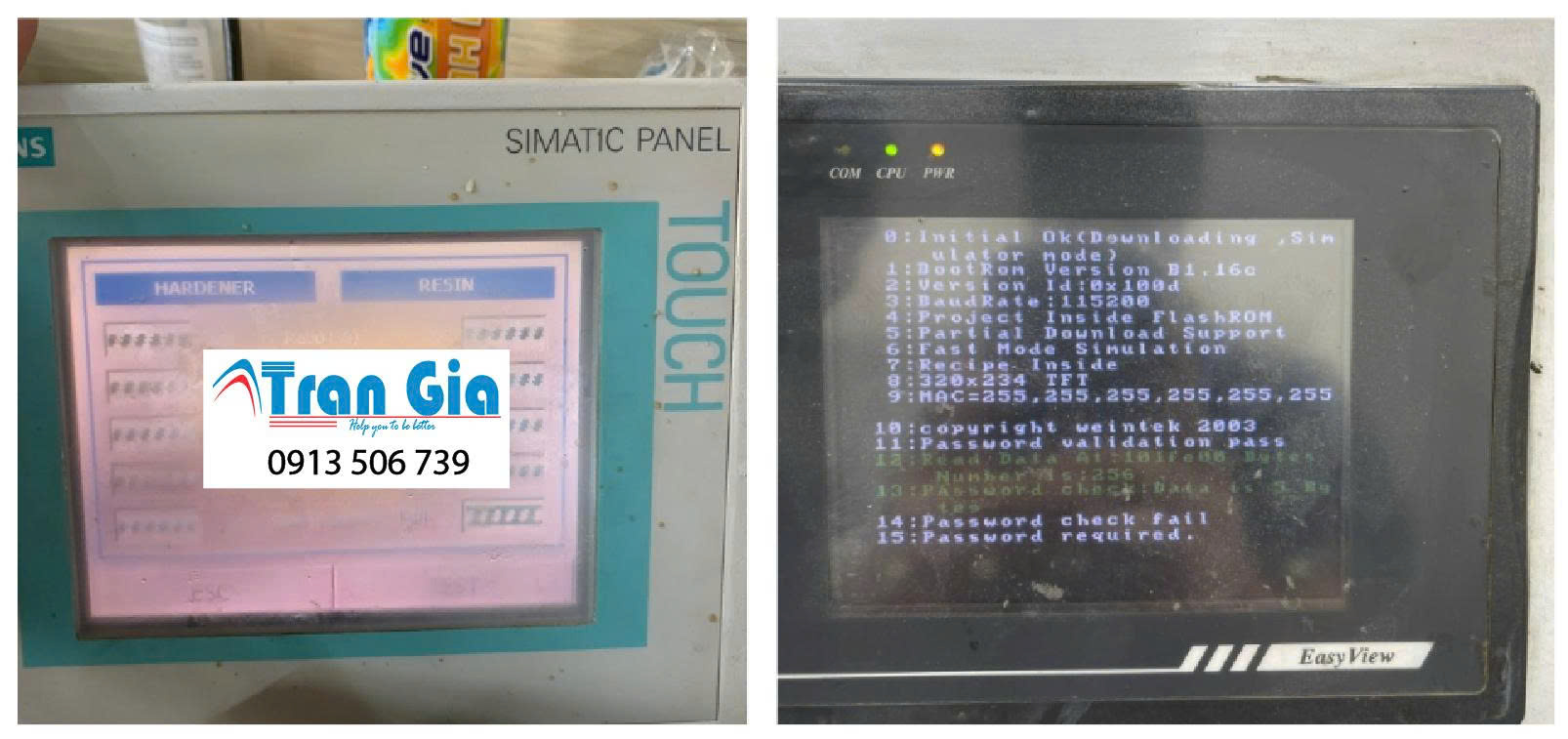

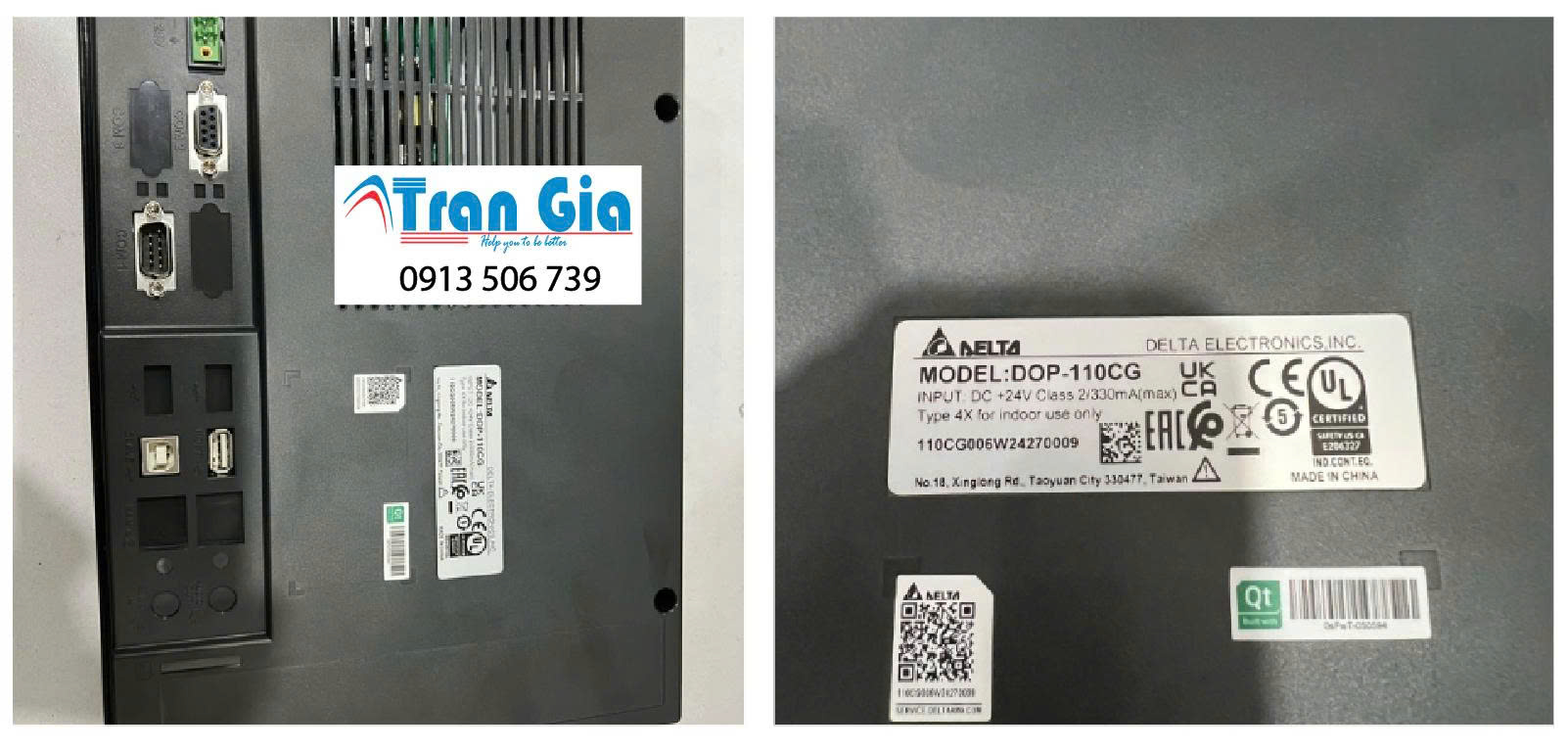

•  Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
• Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
• Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

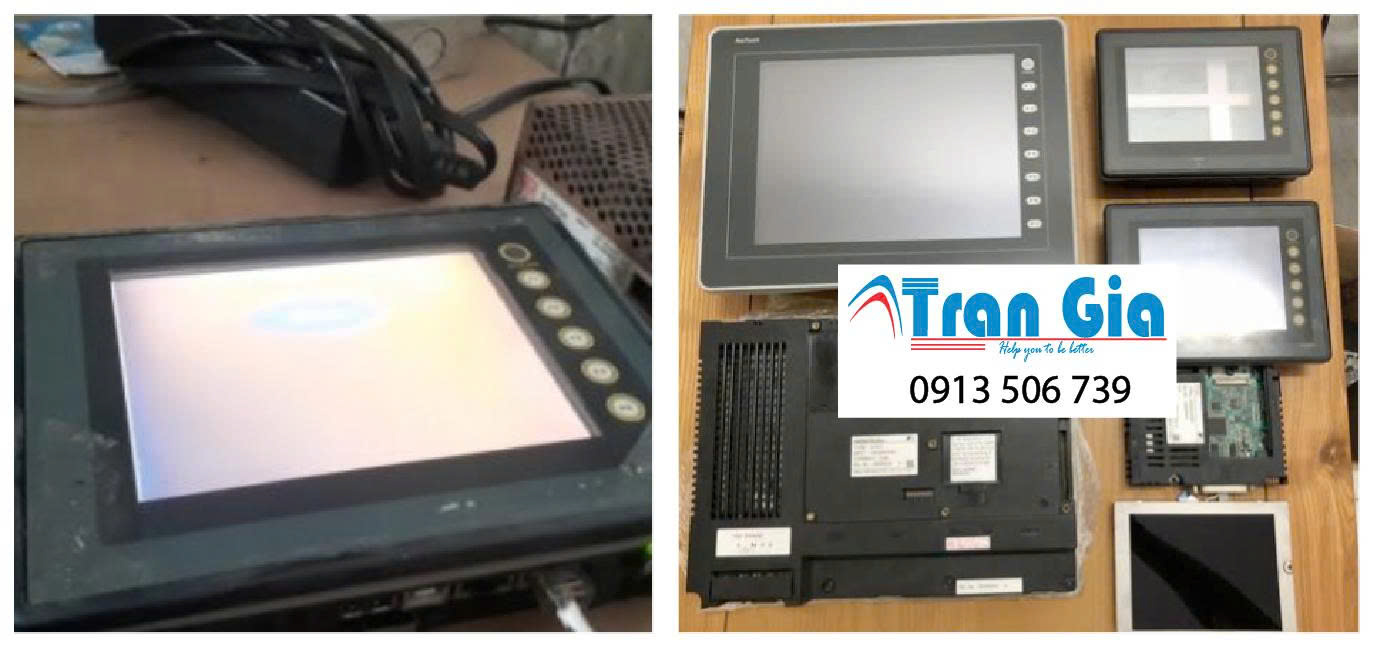

• Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
• Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC

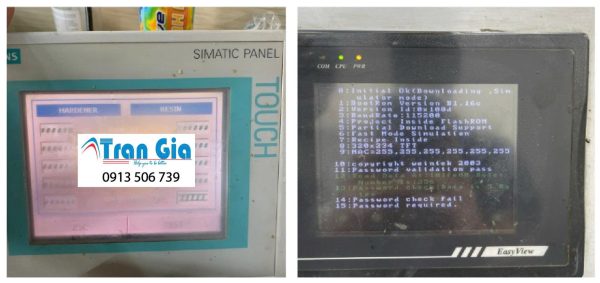

• Màn hình Easyview: MT500, MT506, MT508, MT510,…
• Màn hình Weintek: MT6000, MT8000
• Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
• Màn hình Redlion: G306C000, G308C, G310C, G312C
• Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU

Bảng mã lỗi màn hình V808iSD

Mã lỗi / Thông báo	Nguyên nhân chính	Cách xử lý
PLC No Response	Không nhận tín hiệu phản hồi từ PLC	Kiểm tra cáp kết nối, thiết lập COM/Station ID/Baudrate đúng trong V-SFT
Time Out Error	Mất kết nối do thời gian phản hồi PLC vượt ngưỡng cho phép	Kiểm tra trạng thái PLC (có RUN chưa?), cáp và cấu hình truyền thông
System Error 0001~0005	Lỗi hệ thống do phần mềm, bộ nhớ hoặc hệ điều hành	Vào System Menu → Memory Init hoặc nạp lại firmware từ V-SFT
Firmware Error	Hỏng firmware hoặc không đúng với model	Sử dụng V-SFT → Transfer → Send System → nạp đúng file .SYS
No Project	HMI chưa có chương trình hoặc bị xóa project	Dùng V-SFT để nạp lại file .vtp
File System Error	Lỗi hệ thống tập tin trong bộ nhớ HMI	Vào System Menu → Initialize → Memory Init → All
Touch Panel Error	Hư tấm cảm ứng hoặc lệch tọa độ điểm nhấn	Calibrate cảm ứng, nếu không được → thay tấm cảm ứng mới
Memory Card Error	CF card hoặc SD card lỗi hoặc sai định dạng	Chỉ dùng thẻ ≤ 2GB, FAT16, tránh dùng thẻ tốc độ cao hoặc bị lỗi
Security Error	Dự án có mật khẩu bảo vệ – không chỉnh sửa được nếu không có pass	Chỉ có thể nạp lại, không thể chỉnh sửa nếu không có mật khẩu
COM Port Error (COM1/2)	Lỗi truyền thông với thiết bị ngoài (PLC, Barcode, Servo…)	Kiểm tra sơ đồ đấu dây, tốc độ, giao thức PLC, xem COM đang bị khóa hay không
Battery Low Warning	Cảnh báo pin nuôi chương trình yếu	Thay pin CR2032 mới để tránh mất chương trình khi mất nguồn

🔧 XỬ LÝ NHANH CÁC LỖI THƯỜNG GẶP

🔄 Lỗi hệ thống / trắng màn hình / treo:

1. Tắt nguồn HMI

2. Nhấn giữ góc dưới bên trái màn hình cảm ứng

3. Bật nguồn → vào System Menu

4. Vào Initialize → Memory Init → All → Yes

5. Sau đó dùng V-SFT để nạp lại firmware và chương trình .vtp

⬆️ Lỗi FIRMWARE:

1. Mở phần mềm V-SFT v6

2. Chọn: Transfer → Send System

3. Kết nối COM hoặc Ethernet → gửi firmware .SYS phù hợp model V808iSD

⚠️ Không tắt nguồn khi đang gửi firmware

🔌 GIAO TIẾP PLC PHỔ BIẾN

PLC	Giao thức	Cổng COM sử dụng	Ghi chú thiết lập
Mitsubishi FX/Q	FX CPU Direct / MC	COM1 RS232 hoặc COM2	Baudrate 9600–38400, 8N1, Station 0
Siemens S7-200	PPI	COM2 RS422	187.5k baud, đúng station ID
Omron CP1H/CJ1M	Host Link	COM1 RS232	7E1, baudrate 9600, Unit No. phù hợp
Delta DVP	MODBUS RTU	COM1/COM2	Even parity, 9600, 8 data bits, 1 stop bit, slave ID







✅ 16. CHỨC NĂNG MENU ẨN – SYSTEM MENU TRONG V808iSD

Để truy cập menu hệ thống (System Menu) khi màn hình lỗi hoặc cần reset:

🔹 Cách vào:

1. Tắt nguồn màn hình

2. Nhấn giữ góc dưới bên trái màn hình cảm ứng

3. Bật nguồn lên → xuất hiện System Menu

🔧 Các mục trong System Menu:

Menu	Chức năng
Information	Xem serial, model, version firmware
Memory Initialize	Format bộ nhớ (chọn “All” để reset toàn bộ)
Send/Receive	Gửi hoặc nhận firmware, project thông qua COM hoặc Ethernet
Touch Panel Calibrate	Căn chỉnh điểm nhấn cảm ứng
COM Port Settings	Chỉnh tay thông số COM1/COM2/COM3 nếu cần thay đổi truyền thông thủ công
System Setting Info	Kiểm tra chi tiết cấu hình hệ thống hiện tại

✅ 17. TÍNH NĂNG ĐẶC BIỆT CỦA V808iSD (SO VỚI V808CH)

Tính năng	V808iSD hỗ trợ
Ethernet 10/100Mbps	✅ Có (1 cổng LAN – hỗ trợ truyền thông và upload)
Hỗ trợ nhiều COM song song	✅ COM1, COM2, COM3 hoạt động độc lập
Giao tiếp MODBUS TCP/IP	✅ Dùng cổng LAN để giao tiếp với PLC hỗ trợ TCP/IP
Dữ liệu Recipe & Alarm nâng cao	✅ Hỗ trợ export/import qua thẻ nhớ hoặc CF card
Giao tiếp với Barcode / Cân điện tử	✅ COM có thể tùy chỉnh ASCII/RTU

✅ 18. ĐỊNH DẠNG & SỬ DỤNG THẺ NHỚ (CF/SD CARD)

Loại thẻ	Dung lượng tối đa	Định dạng yêu cầu	Công dụng
CompactFlash (CF Card)	≤ 2GB	FAT16	Sao lưu / phục hồi chương trình, lưu log, ghi báo động
SD Card (nếu có khe SD)	≤ 2GB	FAT16	Import/export recipe, backup hệ thống

❗ Tránh dùng thẻ SD/CF tốc độ cao Class 10 – dễ gây lỗi nhận dạng.

✅ 19. ĐƯỜNG DÂY & CÁP GIAO TIẾP PLC PHỔ BIẾN

A. Cáp RS232 – Mitsubishi PLC FX / Q

DB9 (PC)	Mini DIN 8P (HMI)	Chức năng
Pin 2	Pin 3	TX
Pin 3	Pin 2	RX
Pin 5	Pin 5	GND

B. Cáp RS422 – Siemens S7-200 / Delta DVP

HMI COM (A/B)	PLC RS422 A/B	Ghi chú
COM+ (A)	PLC A	Kết nối đúng cực
COM− (B)	PLC B	Sai cực → không liên lạc

✅ 20. GỢI Ý CẤU HÌNH GIAO TIẾP TRONG PHẦN MỀM V-SFT v6

🔹 MITSUBISHI FX CPU DIRECT:

• COM: RS232

• Baudrate: 9600 hoặc 38400

• Station: 0

• Parity: None / 8 data bit / 1 stop bit

🔹 SIEMENS S7-200 (PPI):

• COM: RS485

• Baudrate: 187.5Kbps

• Station ID: giống PLC

• Stop Bit: 1, Parity: Even

🔹 DELTA DVP – MODBUS RTU:

• COM: RS232/RS485

• Baudrate: 9600 / 19200

• Parity: Even

• Slave ID: đúng địa chỉ PLC (thường là 1)

✅ 21. BẢO TRÌ MÀN HÌNH V808iSD – LƯU Ý QUAN TRỌNG

Hạng mục	Thời gian kiểm tra	Lưu ý
Pin CR2032 (nuôi chương trình)	Mỗi 1–2 năm	Thay khi cảnh báo “Battery Low”
Màn hình cảm ứng	Khi nhấn bị lệch/hư	Calibrate hoặc thay cảm ứng nếu lỗi
Bộ nhớ Flash	Mỗi 2–3 năm	Kiểm tra log file, backup thường xuyên tránh mất dữ liệu
Cáp COM / Ethernet	6 tháng/lần	Xiết lại đầu jack, kiểm tra chạm, oxy hóa nếu dùng công nghiệp
