TRAN GIA Automation chúng tôi chuyên cung cấp màn hình MCGS bảo hành 12 tháng, ngoài ra chúng tôi là Bảo hành, sửa màn hình cảm ứng HMI mcgsTpc Model: TPC7062KT(TD) Serial: 4378 Lỗi không nhận cảm ứng uy tín với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng

Các dòng màn hình MCGS chúng tôi đã sửa qua

Dòng TPC (Touch Panel Computer – dạng công nghiệp)

• TPC7062, TPC7062K, TPC7062Hi

• TPC7062Ti, TPC7062Ti-S

• TPC1071Hi, TPC1071Ti

• TPC1271Hi, TPC1271Ti

• TPC1571Hi, TPC1571Ti

• TPC6071, TPC6072, TPC6072Ti

Dòng MCGS Embedded HMI

• TPC7042, TPC7043, TPC7043Hi

• TPC8043, TPC8043K

• TPC1061, TPC1062, TPC1063

• TPC1070Hi, TPC1070Ti, TPC1070K

• TPC1560Ti, TPC1560Hi

Dòng MCGS Industrial Panel / iTouch

• iTouch 7.0, iTouch 10.1, iTouch 12.1

• iPanel 100, iPanel 120

• MCGS Smart Touch series

Sửa màn hình cảm ứng HMI mcgsTpc Model: TPC7062KT(TD) Serial: 4378 Lỗi không nhận cảm

Nguyên nhân màn hình MCGS TPC7062KT(TD) không nhận cảm ứng

1. Tấm cảm ứng điện trở (Resistive Touch) bị hỏng
   Sử dụng lâu ngày khiến lớp cảm ứng chai, xuống cấp hoặc đứt đường cảm ứng bên trong.

2. Cáp kết nối cảm ứng đứt, lỏng hoặc oxy hóa
   Cáp FPC nối giữa tấm cảm ứng và mainboard nếu tiếp xúc kém sẽ làm cảm ứng không hoạt động.

3. IC điều khiển cảm ứng bị lỗi
   IC xử lý tín hiệu cảm ứng bị hỏng, chập hoặc mất nguồn.

4. Bo mạch bị ẩm, oxy hóa
   Làm sai lệch tín hiệu cảm ứng hoặc gây hở mạch.

5. Va đập hoặc tác động mạnh vào bề mặt cảm ứng
   Làm nứt lớp cảm ứng bên trong dù bề mặt ngoài chưa vỡ.

6. Nhiễu nguồn hoặc lỗi nguồn điều khiển cảm ứng
   Nguồn cấp cho mạch cảm ứng không ổn định sẽ khiến cảm ứng không nhận điểm.

Cách sửa lỗi không nhận cảm ứng màn hình MCGS TPC7062KT(TD)

1. Kiểm tra và vệ sinh cáp cảm ứng
   Làm sạch chân cáp FPC, gắn lại chắc chắn để loại bỏ tiếp xúc kém.

2. Đo kiểm mạch cảm ứng trên mainboard
   Kiểm tra IC cảm ứng, điện trở – tụ lọc và nguồn cấp cho khối cảm ứng.

3. Thay tấm cảm ứng mới nếu bị hỏng hoặc liệt hoàn toàn
   Đây là lỗi thường gặp nhất với các màn hình MCGS sau thời gian dài hoạt động.

4. Xử lý ẩm, oxy hóa bo mạch
   Vệ sinh toàn bộ bằng dung dịch chuyên dụng để khôi phục tín hiệu.

5. Kiểm tra nguồn cấp 24VDC và các đường cấp nội bộ
   Đảm bảo nguồn ổn định để IC cảm ứng hoạt động chính xác.

6. Kiểm tra hoạt động sau khi sửa
   Test cảm ứng ở nhiều điểm, kiểm tra độ nhạy, độ chính xác và thời gian phản hồi trước khi bàn giao.

Một số lỗi thường gặp của màn hình MCGS

1. Màn hình không lên nguồn

Biểu hiện:

• Không sáng đèn, không hiện logo Mitsubishi.

• Không có phản hồi khi cấp nguồn.

Nguyên nhân:

• Nguồn cấp sai hoặc yếu (thường 24VDC).

• Đấu ngược cực tính nguồn.

• Cầu chì hoặc diode bảo vệ cháy.

• Bo nguồn hoặc IC nguồn bị hỏng.

Cách kiểm tra & xử lý:

1. Dùng đồng hồ đo kiểm tra điện áp cấp vào (đảm bảo 24V ±10%).

2. Kiểm tra cực tính (+/-) và dây nguồn có bị sụt áp.

3. Mở máy kiểm tra cầu chì bảo vệ, thay nếu đứt.

4. Nếu có nguồn mà máy vẫn chết, kiểm tra mạch nguồn, IC regulator, tụ lọc.
   → Trường hợp bo nguồn chết: cần thay linh kiện hoặc bo nguồn mới.

 2. Màn hình lên nguồn nhưng không hiển thị

Biểu hiện:

• Có đèn báo nguồn, nhưng không thấy hình.

• Có thể vẫn thao tác cảm ứng, hoặc nghe relay “tạch” khi khởi động.

Nguyên nhân:

• Hỏng LCD hoặc đèn nền.

• Lỏng cáp nối giữa LCD và main.

• Hư IC điều khiển hiển thị.

Cách xử lý:

1. Chiếu đèn pin vào màn hình – nếu thấy mờ giao diện → hỏng đèn nền.

2. Mở ra kiểm tra cáp LCD, vệ sinh và gắn lại chắc chắn.

3. Nếu LCD bị sọc, trắng hoặc không sáng → thay panel LCD tương thích đúng model.

 3. Màn hình chỉ hiện logo Mitsubishi rồi treo

Biểu hiện:

• Màn hình khởi động nhưng dừng ở logo, không vào giao diện chính.

Nguyên nhân:

• Lỗi phần mềm (firmware) hoặc project bị hỏng.

• Bộ nhớ flash trong HMI lỗi.

Cách xử lý:

1. Kết nối HMI với máy tính qua cáp USB hoặc Ethernet.

2. Dùng phần mềm GT Designer3 hoặc GT Works3 để nạp lại project.

3. Nếu không vào được project, dùng GT Recovery để nạp lại firmware.

4. Nếu vẫn treo, cần kiểm tra lại IC flash hoặc mainboard.

 4. Màn hình bị loạn cảm ứng / liệt cảm ứng

Biểu hiện:

• Chạm sai vị trí, không nhận thao tác hoặc tự nhảy.

Nguyên nhân:

• Lớp cảm ứng (film touch) bị chai, ẩm hoặc rách.

• Cáp cảm ứng lỏng hoặc gãy.

• IC điều khiển cảm ứng bị lỗi.

Cách xử lý:

1. Vệ sinh bề mặt cảm ứng sạch bụi, dầu.

2. Kiểm tra cáp cảm ứng, cắm lại chắc chắn.

3. Nếu vẫn không hoạt động → thay tấm cảm ứng mới đúng model.

4. Sau khi thay, vào System Menu → Calibration để hiệu chỉnh lại điểm chạm.

 5. Màn hình tự tắt mở, reset liên tục

Biểu hiện:

• HMI đang chạy thì tự khởi động lại.

Nguyên nhân:

• Nguồn không ổn định (dao động dưới 22V).

• Bo nguồn yếu, IC nguồn lỗi.

• Firmware lỗi hoặc CPU treo.

Cách xử lý:

1. Đo điện áp 24VDC khi chạy, đảm bảo ổn định.

2. Thử cấp nguồn riêng để loại trừ lỗi từ tủ điện.

3. Nếu vẫn reset, kiểm tra mạch nguồn và CPU.

4. Cập nhật lại firmware mới từ GT Designer3.

 6. HMI không kết nối được với PLC Mitsubishi

Biểu hiện:

• Thông báo “Communication error”, “PLC not found”.

Nguyên nhân:

• Sai cổng COM, baud rate hoặc cấu hình kết nối.

• Cáp truyền thông hư, lỏng.

• PLC hoặc HMI dùng firmware không tương thích.

Cách xử lý:

1. Kiểm tra lại cấu hình truyền thông trong GT Designer3 (RS232/485/Ethernet).

2. Đảm bảo địa chỉ, baud rate, parity trùng với PLC.

3. Thử thay cáp hoặc đổi cổng kết nối.

4. Cập nhật firmware cho HMI và PLC nếu cần.

Những lỗi trên màn hình mà chúng tôi đã sửa chữa màn hình HMI MCGS thành công

• Sửa chữa màn hình cảm ứng HMI MCGS bị lỗi nứt, vỡ

• Sửa chữa màn hình cảm ứng HMI MCGS bị lỗi màn hình chấm đen

• Sửa chữa màn hình cảm ứng HMI MCGS bị lỗi không hiển thị thông tin, không sáng

• Sửa chữa màn hình cảm ứng HMI  MCGS bị lỗi hiển thị hình ảnh mờ, hiển thị sọc

• Sửa màn hình cảm ứng HMI  MCGS bị lỗi cảm ứng không nhạy

• Sửa chữa màn hình cảm ứng HMI MCGS  bị lỗi không thể cảm ứng, chạm không ăn

• Sửa chữa màn hình cảm ứng HMI  MCGS lỗi không kết nối được với PLC

• Sửa chữa màn hình cảm ứng HMI MCGS  lỗi mất dữ liệu, mất chương trình, cần backup lại dữ liệu

• Sửa chữa  màn hình cảm ứng HMI MCGS lỗi mất nguồn

Trường hợp cần thay tấm cảm ứng, LCD cho màn hình MCGS

1. Khi cần thay tấm cảm ứng (Touch Panel)

Biểu hiện thường gặp:

• Màn hình vẫn hiển thị hình ảnh bình thường, nhưng cảm ứng không nhạy, chạm sai vị trí, hoặc liệt hoàn toàn.

• Cảm ứng bị loạn, tự nhảy hoặc tự thao tác dù không chạm.

• Mặt cảm ứng bị xước, nứt, mờ đục, hoặc dính bụi dầu công nghiệp khiến thao tác khó.

• Đã vệ sinh hoặc hiệu chỉnh (calibration) nhưng vẫn không khắc phục được.

Nguyên nhân:

• Lớp film cảm ứng bị lão hóa, hỏng sau thời gian dài sử dụng.

• Cáp tín hiệu cảm ứng lỏng hoặc đứt.

• IC điều khiển cảm ứng (Touch Controller) bị hỏng.

• Mặt kính cảm ứng bị nứt do va đập hoặc siết ốc quá chặt khi lắp đặt.

Giải pháp:

• Thay film cảm ứng mới đúng kích thước và chuẩn loại (Resistive / Analog).

• Vệ sinh và kiểm tra lại cáp cảm ứng khi thay.

• Nếu mặt cảm ứng bị nứt, nên thay cả mặt kính cảm ứng để đảm bảo độ bền và độ chính xác.

 2. Khi cần thay màn hình hiển thị (LCD Panel)

Biểu hiện nhận biết:

• Màn hình tối đen hoàn toàn nhưng vẫn nghe tiếng relay hoặc có thể thao tác cảm ứng được.

• Màn hình sáng trắng, sọc ngang / dọc, chớp tắt liên tục, hoặc hiển thị nhòe màu.

• Hình ảnh hiển thị bị loang màu, đốm sáng, đốm đen.

• Màn hình bị nứt vỡ, xuất hiện vết đen lan rộng sau va đập.

Nguyên nhân:

• Đèn nền (backlight LED) bị cháy hoặc mạch inverter hỏng.

• LCD panel xuống cấp, lỗi cáp dữ liệu.

• IC driver điều khiển hiển thị bị lỗi.

• Hư hại cơ học do va chạm hoặc siết khung không đúng kỹ thuật.

Giải pháp:

• Nếu chỉ hư đèn nền → có thể thay LED backlight.

• Nếu panel bị sọc, vỡ, loang → cần thay LCD panel mới đúng mã màn hình.

• Khi thay nên kiểm tra luôn board nguồn và main để đảm bảo điện áp cấp cho LCD ổn định.

 3. Khi nào nên thay cả cảm ứng và LCD cùng lúc

Nên thay cả hai bộ phận nếu:

• Màn hình bị va đập mạnh, vừa vỡ kính cảm ứng, vừa mất hình hoặc có đốm đen.

• Thiết bị đã sử dụng lâu năm (hơn 5 năm) và LCD bắt đầu xuống cấp, ánh sáng yếu.

• Khi mở ra thấy ẩm, oxy hóa, bong keo giữa cảm ứng và LCD.

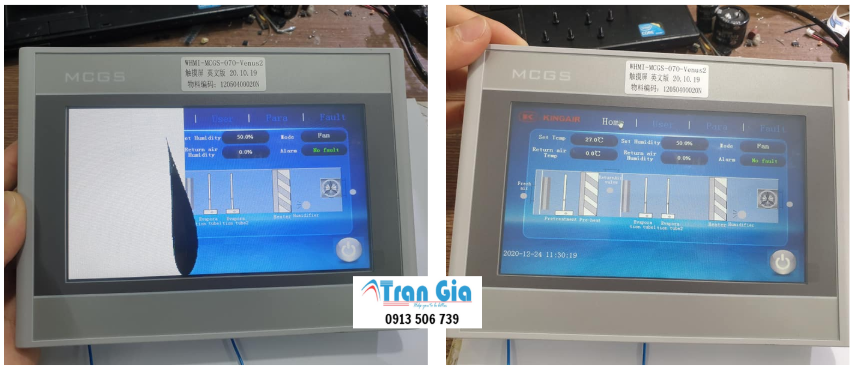

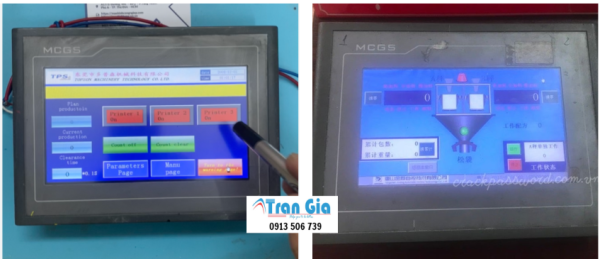

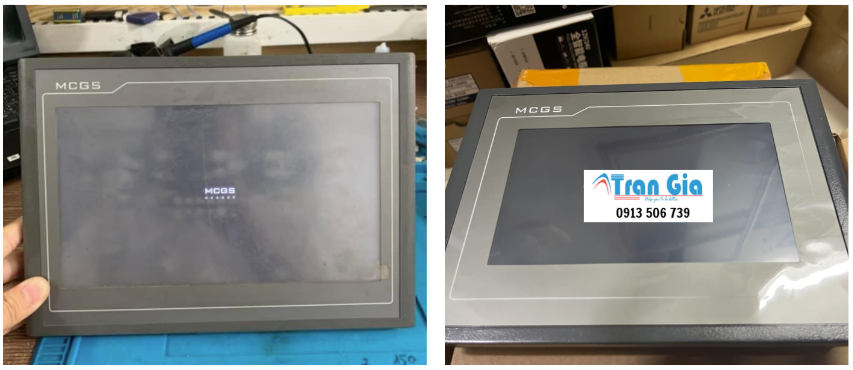

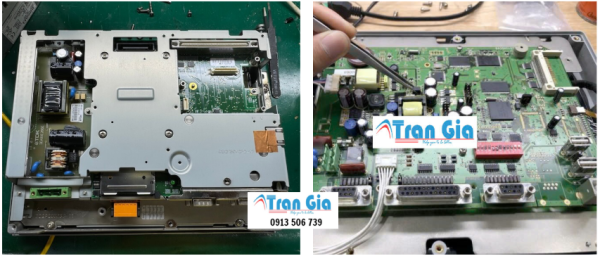

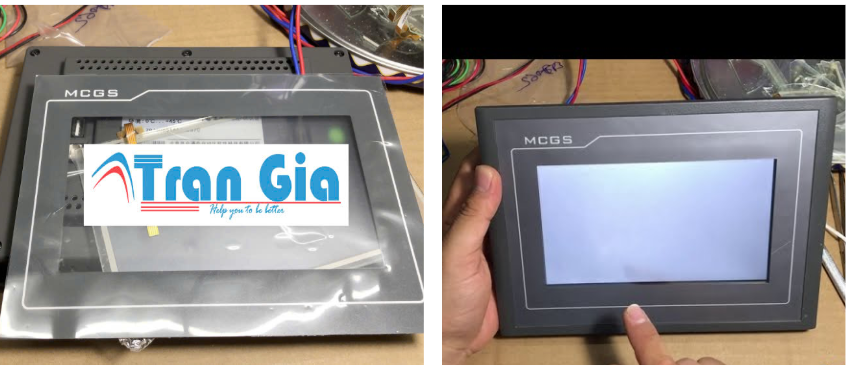

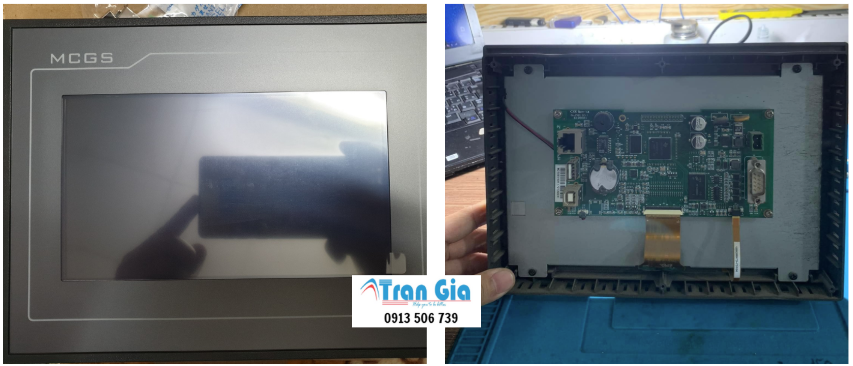

Dưới đây là một số hình ảnh màn hình HMI đang trong quá trình sửa chữa tại TRAN GIA

Dịch vụ của TRAN GIA Sửa màn hình HMI MCGS

-Chuyên Nhận sửa chữa màn hình HMi khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển, màn hình BOP hiển thị,…

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, TRẦN GIA sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng

Quy trình sửa màn Hình HMI công nghiệp

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Bảo hành, sửa màn hình cảm ứng HMI mcgsTpc Model: TPC7062KT(TD) Serial: 4378 Lỗi không nhận cảm ứng uy tín

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa Chữa màn hình HMI Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
