Chuyên sửa servo Teco báo lỗi quá dòng, quá tải, chạm ngõ ra công suất, lệch pha công suất, chết nguồn, mất nguồn, không lên nguồn, lên nguồn rồi lại tắt, nguồn chập chờn, hư encosder motor, hư công suất…
1. Encosder

2. board nguồn, Board công suất

3. Hư hỏng động cơ

Nguyên nhân và cách khắc phục Servo Báo Lỗi AL16, AL21, AL30

1️⃣ Servo báo lỗi AL16

Mã lỗi: AL16 — Quá dòng (/CL)
Nguyên nhân:

• Đây là lỗi quá dòng phần cứng, tương tự AL10 nhưng xảy ra trong điều kiện kiểm soát dòng (Current Limit).

• Thường do tải cơ khí bị bó cứng, ray trượt kẹt, bạc đạn khô dầu.

• Dây ra motor đấu sai cực tính, chạm chập hoặc tiếp xúc lỏng.

• Motor không đồng bộ với encoder → trục quay sai → tăng dòng đột ngột.

• Lỗi linh kiện IGBT hoặc mạch bảo vệ dòng bên trong driver.

Cách khắc phục:

• Tắt nguồn, quay trục motor bằng tay xem có mượt không.

• Kiểm tra dây động lực: đo thông mạch tránh chạm chập pha hoặc rò mass.

• Xác minh encoder đấu đúng dây, không lỏng đầu cắm.

• Giảm gia tốc khởi động nếu hành trình cần tải lớn.

• Nếu kiểm tra tải, dây ok mà vẫn báo → cần kiểm tra hoặc thay thế IGBT.

2️⃣ Servo báo lỗi AL21

Mã lỗi: AL21 — Quá tải liên tục
Nguyên nhân:

• Tải cơ khí bị kẹt, bó lâu dài → motor duy trì dòng cao quá giới hạn định mức trong thời gian dài.

• Bộ phanh cơ không nhả hoàn toàn, gây ma sát liên tục.

• Tham số tải đặt sai, lực hãm lớn hơn thiết kế.

• Điều kiện làm việc quá tải kéo dài, không có quạt tản nhiệt phụ.

Cách khắc phục:

• Kiểm tra ray trượt, vít me, bạc đạn → vệ sinh, bôi trơn lại.

• Xác minh bộ phanh cơ (nếu có) hoạt động tốt, nhả hoàn toàn khi chạy.

• Kiểm tra tải trọng thực tế so với công suất motor, nếu vượt tải → nâng cấp motor phù hợp.

• Giảm tốc độ, giảm gia tốc khởi động nếu hành trình nặng.

• Đảm bảo thông gió trong tủ điện.

3️⃣ Servo báo lỗi AL30

Mã lỗi: AL30 — Lỗi truyền thông encoder
Nguyên nhân:

• Dữ liệu truyền giữa encoder và driver bị mất hoặc lỗi checksum.

• Dây encoder lỏng, đứt ngầm, giắc cắm bị oxy hóa.

• Đấu sai cực tín hiệu encoder (UV, ABZ…).

• Lỗi IC nhận tín hiệu encoder trên bo mạch driver.

Cách khắc phục:

• Tắt nguồn driver, tháo giắc encoder, vệ sinh chân tiếp xúc sạch sẽ.

• Kiểm tra dây encoder bằng đồng hồ đo continuity.

• Xác minh sơ đồ đấu dây encoder đúng với loại encoder đang dùng (incremental/absolute).

• Nếu dây ổn mà vẫn lỗi → thay encoder thử, hoặc thay dây encoder mới.

• Nếu vẫn báo lỗi AL30 → khả năng cao IC giao tiếp trên board driver hỏng → cần gửi driver đến xưởng sửa uy tín.

Bảng mã lỗi liên quan đến Servo LS

Những lỗi thường gặp khác của Servo LS

1. AL41: Lỗi quá áp (Over voltage).

a. Nguyên nhân:

– Lỗi quá áp (Over voltage) trong Servo Drive LS có thể xảy ra do nhiều nguyên nhân khác nhau. Dưới đây là một số nguyên nhân phổ biến:

1. Điện áp nguồn quá cao: Điện áp nguồn vào Servo Drive LS vượt quá giới hạn cho phép. Điều này có thể xảy ra do sự cố trong hệ thống cung cấp điện hoặc do sai số trong việc cài đặt giới hạn điện áp.

2. Sự cố trong mạch điện: Một sự cố trong mạch điện bên trong Servo Drive LS có thể gây ra tình trạng quá áp. Ví dụ, có thể có một bộ phận hoặc linh kiện bị hỏng gây ra hiện tượng tăng điện áp không mong muốn.

3. Sai cấu hình hoặc thông số: Nếu các thông số cấu hình của Servo Drive LS không được thiết lập đúng, ví dụ như giới hạn điện áp, có thể dẫn đến hiện tượng quá áp.

4. Sự cố trong mạng điện: Nếu mạng điện gặp sự cố như dao động điện áp hoặc tắt mở nhanh, điều này có thể làm tăng điện áp và gây ra lỗi quá áp trong Servo Drive LS.

5. Sự cố về tiếp địa: Một tiếp địa không đầy đủ hoặc không đúng cách có thể gây ra tăng áp và dẫn đến lỗi quá áp.

b. Biện pháp khắc phục:

– Để khắc phục lỗi quá áp (Over voltage) trong Servo Drive LS, bạn có thể thực hiện các bước sau:

1. Kiểm tra nguồn điện: Đảm bảo rằng nguồn điện đến Servo Drive LS ổn định và không vượt quá giới hạn cho phép. Kiểm tra tình trạng điện áp vào và điện áp ra của Servo Drive LS.

2. Kiểm tra cấu hình: Xem xét lại các thông số cấu hình của Servo Drive LS, bao gồm giới hạn điện áp. Đảm bảo rằng các giới hạn điện áp được thiết lập đúng để tránh quá áp.

3. Kiểm tra mạch điện: Kiểm tra các linh kiện và mạch điện bên trong Servo Drive LS để tìm hiểu xem có bất kỳ sự cố nào gây ra tăng áp không mong muốn. Nếu cần thiết, thay thế các linh kiện hỏng hoặc liên hệ với nhà sản xuất để được hỗ trợ kỹ thuật.

4. Kiểm tra tiếp địa: Đảm bảo rằng tiếp địa của hệ thống đủ đầy và được kết nối đúng cách. Tiếp địa không đầy đủ có thể gây ra hiện tượng tăng điện áp không mong muốn.

– Nếu sau khi thực hiện các bước trên mà vẫn gặp lỗi quá áp, nên liên hệ với Trần Gia Automation để được hỗ trợ kỹ thuật chi tiết và khắc phục sự cố.

2. AL35, AL40, W02, W40: Lỗi thấp áp (Under voltage hoặc Low voltage).

a. Nguyên nhân:

– Lỗi thấp áp (Under voltage hoặc Low voltage) trong Servo Drive LS có thể xảy ra do các nguyên nhân sau:

1. Điện áp nguồn quá thấp: Điện áp nguồn vào Servo Drive LS không đạt đủ mức yêu cầu. Điều này có thể do sự cố trong hệ thống cung cấp điện hoặc do điện áp nguồn không đủ.

2. Mất điện tạm thời: Nếu hệ thống điện trên dây nguồn gặp sự cố như mất điện tạm thời hoặc giảm điện áp, điều này có thể làm giảm điện áp đến Servo Drive LS và gây lỗi thấp áp.

3. Cấu hình sai hoặc thông số không đúng: Nếu các thông số cấu hình của Servo Drive LS không được thiết lập đúng, ví dụ như giới hạn điện áp, có thể dẫn đến lỗi thấp áp.

4. Sự cố trong mạng điện: Sự cố như dao động điện áp, tắt mở nhanh hoặc giảm điện áp không mong muốn trên mạng điện cung cấp có thể làm giảm điện áp đến Servo Drive LS.

b. Biện pháp khắc phục:

– Để khắc phục lỗi thấp áp (Under voltage hoặc Low voltage) trong Servo Drive LS, bạn có thể thực hiện các bước sau:

1. Kiểm tra nguồn điện: Đảm bảo rằng nguồn điện đến Servo Drive LS đạt đủ mức yêu cầu và ổn định. Kiểm tra tình trạng điện áp vào và điện áp ra của Servo Drive LS.

2. Kiểm tra cấu hình: Xem xét lại các thông số cấu hình của Servo Drive LS, bao gồm giới hạn điện áp. Đảm bảo rằng các giới hạn điện áp được thiết lập đúng để tránh lỗi thấp áp.

3. Kiểm tra mạng điện: Kiểm tra tình trạng mạng điện cung cấp và xác định nếu có sự cố như mất điện tạm thời, giảm điện áp hoặc dao động điện áp không mong muốn. Nếu cần thiết, liên hệ với nhà cung cấp điện để kiểm tra và khắc phục sự cố.

4. Kiểm tra linh kiện và mạch điện: Kiểm tra các linh kiện và mạch điện bên trong Servo Drive LS để xem xét xem có bất kỳ sự cố nào gây ra lỗi thấp áp. Nếu cần thiết, thay thế các linh kiện hỏng hoặc liên hệ với nhà sản xuất để được hỗ trợ kỹ thuật.

– Nếu bạn vẫn gặp lỗi thấp áp sau khi thực hiện các bước trên,  để được hỗ trợ kỹ thuật chi tiết và khắc phục sự cố.

3. AL21, AL23, W10: Lỗi quá tải (Overload).

a. Nguyên nhân:

– Lỗi quá tải (Overload) trong Servo Drive LS có thể xảy ra do các nguyên nhân sau:

1. Quá tải cơ khí: Servo Drive LS được sử dụng để điều khiển động cơ và hệ thống cơ khí. Nếu tải cơ khí trên hệ thống vượt quá khả năng của Servo Drive LS, gây tạo áp lực quá lớn, điều này có thể dẫn đến lỗi quá tải.

2. Quá tải dòng điện: Khi dòng điện đầu vào vào Servo Drive LS vượt quá giới hạn cho phép của nó, điều này có thể gây ra lỗi quá tải. Nguyên nhân có thể là do thiết bị điện khác hoạt động cùng lúc, mô-men xoắn quá lớn, tắt mở đột ngột hoặc lỗi điện áp.

3. Lỗi cấu hình hoặc thông số: Nếu cấu hình hoặc thông số của Servo Drive LS không được thiết lập đúng, ví dụ như giới hạn dòng điện, có thể gây ra lỗi quá tải.

4. Sự cố trong hệ thống cơ khí: Nếu hệ thống cơ khí gặp sự cố như mắc kẹt, hỏng hóc, hoặc khối lượng tải không đều, điều này có thể gây tăng áp lực và quá tải Servo Drive LS.

b. Biện pháp khắc phục:

– Để khắc phục lỗi quá tải (Overload) trong Servo Drive LS, bạn có thể thực hiện các bước sau:

1. Kiểm tra tải cơ khí: Đảm bảo rằng tải cơ khí trên hệ thống không vượt quá khả năng của Servo Drive LS. Kiểm tra xem có bất kỳ sự cố nào trong hệ thống cơ khí như mắc kẹt, hỏng hóc hoặc quá tải không đều.

2. Kiểm tra dòng điện: Xác định xem dòng điện đầu vào vào Servo Drive LS có vượt quá giới hạn cho phép không. Kiểm tra các thiết bị điện khác hoạt động cùng lúc và xác định nếu có bất kỳ sự cố nào trong mạng điện như tắt mở đột ngột hoặc lỗi điện áp.

3. Kiểm tra cấu hình: Xem xét lại các thông số cấu hình của Servo Drive LS, bao gồm giới hạn dòng điện. Đảm bảo rằng các giới hạn dòng điện được thiết lập đúng để tránh lỗi quá tải.

4. Kiểm tra hệ thống cơ khí: Kiểm tra hệ thống cơ khí để xác định xem có sự cố nào gây ra quá tải, như mắc kẹt hoặc hỏng hóc. Sửa chữa hoặc bảo trì hệ thống cơ khí nếu cần thiết.

– Nếu sau khi thực hiện các bước trên, vẫn gặp lỗi quá tải, nên liên hệ với Trần Gia Automation để được hỗ trợ kỹ thuật chi tiết và khắc phục sự cố.

4. AL11, AL22, AL25, AL26: Lỗi quá nhiệt (Overheat).

a. Nguyên nhân:

– Lỗi quá nhiệt (Overheat) trong Servo Drive LS có thể xảy ra do các nguyên nhân sau:

1. Quá tải: Nếu Servo Drive LS hoạt động ở công suất hoặc hiệu suất cao hơn mức cho phép trong thời gian dài, nhiệt độ bên trong có thể tăng lên và gây lỗi quá nhiệt.

2. Hệ thống làm mát không hoạt động tốt: Nếu hệ thống làm mát bên trong Servo Drive LS bị hỏng, chưa được bảo trì đúng cách hoặc không được thiết kế phù hợp, điều này có thể làm tăng nhiệt độ bên trong và gây lỗi quá nhiệt.

3. Môi trường hoạt động không thích hợp: Nếu Servo Drive LS hoạt động trong môi trường có nhiệt độ cao, không thông gió tốt hoặc có ánh nắng mặt trời trực tiếp, nhiệt độ bên trong có thể tăng lên và gây lỗi quá nhiệt.

4. Lỗi linh kiện hoặc mạch điện: Một số linh kiện hoặc mạch điện bên trong Servo Drive LS có thể gặp sự cố hoặc hỏng, dẫn đến tăng nhiệt độ và lỗi quá nhiệt.

b. Biện pháp khắc phục:

– Để khắc phục lỗi quá nhiệt, bạn có thể thực hiện các bước sau:

1. Kiểm tra quá tải: Đảm bảo rằng Servo Drive LS không hoạt động ở công suất hoặc hiệu suất cao hơn mức cho phép. Kiểm tra xem có bất kỳ tải nào vượt quá khả năng của nó.

2. Kiểm tra hệ thống làm mát: Kiểm tra xem hệ thống làm mát bên trong Servo Drive LS hoạt động đúng cách. Xem xét việc làm sạch bụi bẩn, kiểm tra quạt làm mát và đảm bảo rằng không có chướng ngại vật cản trở thông gió.

3. Đảm bảo môi trường hoạt động thích hợp: Đặt Servo Drive LS trong một môi trường có nhiệt độ và thông gió phù hợp. Tránh tiếp xúc với ánh nắng mặt trời trực tiếp và đảm bảo có không gian đủ xung quanh để thông gió.

4. Kiểm tra linh kiện và mạch điện: Kiểm tra các linh kiện và mạch điện bên trong Servo Drive LS để xem xem có bất kỳ sự cố nào gây ra lỗi quá nhiệt. Nếu cần thiết, thay thế các linh kiện hỏng hoặc liên hệ với nhà sản xuất để được hỗ trợ kỹ thuật.

– Nếu sau khi thực hiện các bước trên, vẫn gặp lỗi quá nhiệt, nên liên hệ với kỹ thuật viên chuyên nghiệp của Trần Gia Automation để được hỗ trợ kỹ thuật chi tiết và khắc phục sự cố.

5. AL10, AL14, AL15, AL16: Lỗi quá dòng (Over current).

a. Nguyên nhân:

– Lỗi quá dòng (Over current) trong Servo Drive LS có thể xảy ra do các nguyên nhân sau:

1. Quá tải cơ khí: Nếu hệ thống cơ khí mà Servo Drive LS điều khiển vận hành ở mức tải vượt quá khả năng của nó, dòng điện đầu ra của Servo Drive LS có thể vượt quá giới hạn và gây lỗi quá dòng.

2. Lỗi cấu hình hoặc thông số: Nếu cấu hình hoặc thông số của Servo Drive LS không được thiết lập đúng, ví dụ như giới hạn dòng điện, điều này có thể dẫn đến lỗi quá dòng.

3. Hư hỏng linh kiện: Một số linh kiện bên trong Servo Drive LS có thể gặp lỗi hoặc hỏng, gây tăng dòng điện đầu ra và lỗi quá dòng.

4. Sai lệch hoặc lỗi trong hệ thống điều khiển: Nếu có sai lệch hoặc lỗi trong hệ thống điều khiển Servo Drive LS, điều này có thể gây ra tín hiệu điều khiển không chính xác và dẫn đến lỗi quá dòng.

b. Biện pháp khắc phục:

– Để khắc phục lỗi quá dòng (Over current) trong Servo Drive LS, bạn có thể thực hiện các bước sau:

1. Kiểm tra tải cơ khí: Đảm bảo rằng tải cơ khí trên hệ thống không vượt quá khả năng của Servo Drive LS. Kiểm tra xem có bất kỳ sự cố nào trong hệ thống cơ khí như mắc kẹt, hỏng hóc hoặc quá tải không đều.

2. Kiểm tra cấu hình: Xem xét lại các thông số cấu hình của Servo Drive LS, bao gồm giới hạn dòng điện. Đảm bảo rằng các giới hạn dòng điện được thiết lập đúng để tránh lỗi quá dòng.

3. Kiểm tra linh kiện và mạch điện: Kiểm tra các linh kiện và mạch điện bên trong Servo Drive LS để xem xem có bất kỳ sự cố nào gây ra lỗi quá dòng. Nếu cần thiết, thay thế các linh kiện hỏng hoặc liên hệ với nhà sản xuất để được hỗ trợ kỹ thuật.

4. Kiểm tra hệ thống điều khiển: Kiểm tra hệ thống điều khiển Servo Drive LS để xem xem có sai lệch hoặc lỗi nào dẫn đến lỗi quá dòng. Xem xét lại các tín hiệu điều khiển và điều chỉnh nếu cần thiết.

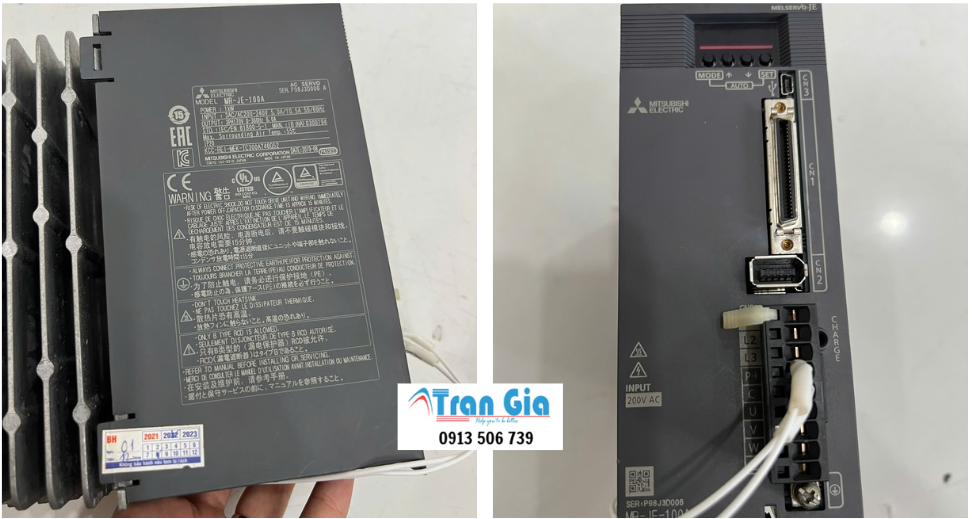

Hình ảnh một số AC Servo đang được sửa tại Trần Gia Automation

Quy trình chuyên sửa chữa Servo

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
