TRAN GIA Automation chúng tôi chuyên cung cấp biến tần Schneider bảo hành 12 tháng, ngoài ra chúng tôi còn Sửa biến tần Schneider báo lỗi F018 – F019 (Ngắn mạch động cơ – Ngắn mạch nối đất) và cách sửa nhanh, uy tín với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất

Nguyên tắc và các bước làm việc của công ty chúng tôi:
>>> Nhận hàng sửa từ khách hàng.
>>> Kiểm tra tại chỗ.
>>> Lập phiếu nhận hàng sửa chữa.
>>> Tiến hành kiểm tra từ phòng Kỹ thuật.
>>> Nhận kết quả báo cáo cho khách hàng.
>>> Tiến hành sửa khi có xác nhận.
>>> Giao hàng, lắp đặt, cài đặt tại nhà máy, xưởng sản xuất.
Chuyên sửa servo Teco báo lỗi quá dòng, quá tải, chạm ngõ ra công suất, lệch pha công suất, chết nguồn, mất nguồn, không lên nguồn, lên nguồn rồi lại tắt, nguồn chập chờn, hư encosder motor, hư công suất…
1. Encosder

2. board nguồn, Board công suất

3. Hư hỏng động cơ

Những lỗi hư hỏng thường xảy ra trên Biến tần Schneider chúng tôi đã sửa thành công

• Lỗi quá dòng ( F010, OCF)
• Xử lý quá tải (F012, OLC)
• Mất 1 pha ngõ ra (F014, OPF1)
• Mất 2 pha ngõ ra (OPF2)
• Mất 3 pha ngõ ra (F015, OPF3)
• Mất pha ngõ vào (F017)
• Ngắn mạch động cơ (F018, SCF1)
• Ngắn mạch nối đất (F019, SCF3)
• Ngắn mạch IGBT (F020, SCF4)
• Lỗi gián đoạn đường truyền thông (F022, SLF1, COF)
• Lỗi quá tốc độ (F025, SOF)
• Quá nhiệt IGBT (F027, tJF)
• Lỗi thấp áp (F030, USF)
• Lỗi mất tín hiệu ngõ vào AI (F033, LFFI)
• Mất pha ngõ vào (PHF)
• Thấp áp (USF)
• Quá nhiệt IGBT (tJF)
• Lỗi bên ngoài (EPF1, EPF2)
• Lỗi ngõ vào điều khiển analog bị mất 4 –20mA (LFF)
• Quá điện áp trong giảm tốc độ (ObF): do vượt quá khả năng hãm của điện trở hoặc BBT
• Quá điện áp (OSF) do nguồn điện áp quá cao
• BBT bị quá nhiệt (OHF)
• Bật/ tắt Motor quá nhiều lần nên bị quá tải (OLF) trong thời gian ngắn
• Mất pha nguồn (PHF)
• Lỗi truyền thông giữa option card và BBT bên trong (ILF)
• Gián đoạn truyền thông Modbus gây ra lỗi Modbus (SLF1)
• Lỗi truyền thông trên card truyền thông (CNF)
• Lỗi đầu dò nhiệt PTC1 (PtF1), PTC2 (PtF2), PTC3 (PtF3) trong Motor 1, 2, 3 bị hở mạch hay ngắn mạch
• Đầu dò PTC bị quá nhiệt như PTC1 (OtF1), PTC2 (OtF2), PTC3 (OtF3)
• Lỗi card ứng dụng lập trình (APF)
• Lỗi truyền thông từ ứng dụng PowerSuite (SLF2)
• Lỗi vượt quá giới hạn mô men cho phép (SSF)
• Lỗi truyền thông với màn hình hiển thị lắp rời (SLF3)

Nguyên nhân biến tần Schneider báo lỗi F018 – F019 (Ngắn mạch động cơ – Ngắn mạch nối đất) và cách sửa

Nguyên nhân lỗi F018 (Ngắn mạch động cơ)

1. Dây cáp động cơ bị chạm chập giữa các pha (U–V–W).

2. Động cơ bị chập cuộn dây, cách điện kém, đặc biệt khi động cơ ẩm hoặc ngâm nước.

3. IGBT trong biến tần bị chập hoặc hỏng.

4. Đấu sai đầu ra động cơ, ngắn mạch trực tiếp giữa các cực.

5. Mạch đo dòng của biến tần bị lỗi hoặc nhiễu.

Nguyên nhân lỗi F019 (Ngắn mạch nối đất)

1. Dây pha đầu ra chạm vỏ hoặc nối đất.

2. Động cơ bị rò điện ra vỏ (hỏng cách điện cuộn dây).

3. Cáp động cơ ẩm, bụi dẫn điện hoặc đấu sai.

4. Cấu hình nối đất không đúng (đấu PE sai vị trí).

5. Module IGBT rò hoặc mạch công suất hỏng.

 Cách kiểm tra và khắc phục

Bước 1 – Ngắt toàn bộ nguồn điện

• Chờ tụ DC xả hết điện (ít nhất 5 phút).

• Dùng bút thử điện hoặc đồng hồ đo kiểm tra chắc chắn không còn điện áp.

Bước 2 – Kiểm tra cách điện động cơ

• Dùng Megger (500V hoặc 1000V) đo giữa từng pha với đất (vỏ).

  • Giá trị cách điện ≥ 1 MΩ là an toàn.

  • Nếu < 1 MΩ → động cơ bị ẩm, chạm đất → sấy khô hoặc quấn lại.

Bước 3 – Kiểm tra dây cáp động cơ

• Đo điện trở giữa các dây U–V–W.

  • Nếu bằng 0 hoặc rất nhỏ → dây chạm chập.

  • Thay cáp mới, kiểm tra đầu cos.

Bước 4 – Ngắt dây ra động cơ, chỉ cấp nguồn biến tần

• Nếu biến tần khởi động không báo lỗi F018/F019 → lỗi nằm ở động cơ hoặc dây dẫn.

• Nếu vẫn báo lỗi khi chưa nối tải → lỗi nằm ở phần công suất (IGBT hoặc mạch đo dòng).

Bước 5 – Kiểm tra module công suất

• Dùng đồng hồ đo diode để kiểm tra IGBT.

  • Nếu đo thấy ngắn mạch giữa cực P–N hoặc U–V–W → IGBT chập → cần thay thế module công suất.

Bước 6 – Kiểm tra nối đất hệ thống

• Đảm bảo dây PE được nối đúng chuẩn, không đấu nhầm vào cực pha.

• Tránh nối nhiều thiết bị chung một điểm đất gây sai lệch dòng rò.

Những lỗi thường gặp của biến tần Schneider trong quá trình sử dụng

1. Lỗi F010 – Quá dòng (Overcurrent)

• Nguyên nhân: Tải cơ khí nặng, thời gian tăng tốc quá ngắn, dây ra động cơ chạm chập, module IGBT hỏng.

• Cách khắc phục: Kiểm tra tải, tăng thời gian tăng/giảm tốc, kiểm tra dây động cơ và mạch công suất.

2. Lỗi F020 – Quá áp (Overvoltage)

• Nguyên nhân: Điện áp DC bus vượt ngưỡng do giảm tốc nhanh hoặc nguồn vào dao động.

• Cách khắc phục: Tăng thời gian giảm tốc (DEC), lắp điện trở xả, kiểm tra nguồn cấp.

3. Lỗi F030 – Quá nhiệt (Overtemperature)

• Nguyên nhân: Quạt làm mát hư, nhiệt độ môi trường cao, tản nhiệt bám bụi.

• Cách khắc phục: Làm sạch tản nhiệt, kiểm tra quạt, cải thiện thông gió tủ điện.

4. Lỗi F040 – Mất pha đầu vào hoặc đầu ra

• Nguyên nhân: Một pha nguồn hoặc dây động cơ bị đứt.

• Cách khắc phục: Đo và kiểm tra pha nguồn, pha tải; siết chặt đầu nối.

5. Lỗi F050 – Quá tải (Overload)

• Nguyên nhân: Động cơ bị kẹt, dòng vượt định mức trong thời gian dài.

• Cách khắc phục: Kiểm tra tải cơ khí, đảm bảo động cơ và biến tần phù hợp công suất.

6. Lỗi F060 – Lỗi nguồn điều khiển hoặc nguồn DC nội

• Nguyên nhân: Nguồn điều khiển 24VDC bị sụt, mạch nguồn hỏng.

• Cách khắc phục: Kiểm tra nguồn 24VDC, thay bo nguồn nếu cần.

7. Lỗi F070 – Lỗi truyền thông (Communication Fault)

• Nguyên nhân: Đứt dây truyền thông Modbus/CanOpen, sai địa chỉ hoặc tốc độ truyền.

• Cách khắc phục: Kiểm tra dây mạng, cài lại thông số truyền thông đúng chuẩn.

8. Lỗi F080 – Quá tốc (Overspeed)

• Nguyên nhân: Encoder phản hồi sai, tín hiệu nhiễu, điều khiển tốc độ không ổn định.

• Cách khắc phục: Kiểm tra tín hiệu phản hồi, nối đất đúng cách, giới hạn tốc độ hợp lý.

9. Lỗi F090 – Lỗi mạch công suất (Power stage fault)

• Nguyên nhân: Module IGBT hoặc mạch đo dòng bị hỏng.

• Cách khắc phục: Gửi đến trung tâm sửa chữa để kiểm tra, thay thế module công suất.

10. Lỗi nH – Quá dòng ngắn hạn (Instantaneous Overcurrent)

• Nguyên nhân: Khởi động tải nặng, ngắn mạch đầu ra.

• Cách khắc phục: Kiểm tra tải, dây động cơ, tăng thời gian tăng tốc.

Dấu hiệu biến tần Schneider gặp sự cố

1. Biến tần báo lỗi hoặc hiển thị mã lỗi liên tục

• Màn hình hiển thị các mã như F010 (quá dòng), F020 (quá áp), F030 (quá nhiệt), F050 (quá tải),…

• Dấu hiệu: máy ngừng đột ngột khi đang chạy, reset lại vẫn lỗi.

• Nguyên nhân: có thể do tải nặng, dây động cơ lỗi, nguồn không ổn định hoặc mạch công suất hư.

2. Động cơ chạy không ổn định

• Hiện tượng: tốc độ thay đổi bất thường, lúc nhanh lúc chậm, tự dừng hoặc rung mạnh.

• Nguyên nhân: thông số cài đặt không đúng, tín hiệu điều khiển nhiễu, mất pha hoặc lỗi IGBT.

3. Biến tần nóng nhanh, quạt tản nhiệt quay liên tục

• Dấu hiệu: thân biến tần rất nóng dù chạy tải nhẹ, quạt luôn hoạt động.

• Nguyên nhân: tản nhiệt bám bụi, quạt hư, hoặc môi trường làm việc quá nóng.

• Hậu quả: dễ dẫn đến lỗi F030 – Overtemperature.

4. Không hiển thị, không lên nguồn

• Hiện tượng: bật nguồn không sáng đèn, không hiển thị trên màn hình.

• Nguyên nhân: cầu chì hoặc bo nguồn hỏng, điện áp đầu vào mất pha hoặc sụt áp.

5. Có tiếng nổ nhỏ hoặc mùi khét

• Dấu hiệu: nghe tiếng “tạch” khi cấp nguồn, có mùi khét từ bo công suất.

• Nguyên nhân: nổ tụ DC, chập IGBT hoặc cháy điện trở xả.

• Xử lý: ngắt nguồn ngay, không thử lại, cần kiểm tra và sửa chữa chuyên sâu.

6. Biến tần không điều khiển được động cơ

• Hiện tượng: nguồn và màn hình vẫn sáng nhưng động cơ không quay.

• Nguyên nhân: đầu ra biến tần hỏng, lỗi mạch công suất, hoặc lệnh điều khiển không tới.

7. Khi chạy phát ra tiếng kêu lạ hoặc rung giật

• Dấu hiệu: động cơ phát tiếng “rè rè”, “rít”, hoặc rung mạnh khi tăng tốc.

• Nguyên nhân: nhiễu tín hiệu, tần số sóng mang sai, dây nối động cơ quá dài hoặc chạm chập.

8. Mạch điều khiển hoạt động bất thường

• Hiện tượng: biến tần tự chạy, không nhận nút STOP, tín hiệu đầu vào bị sai lệch.

• Nguyên nhân: lỗi phần mạch điều khiển, cổng I/O bị ẩm hoặc bo mạch bị oxy hóa.

9. Tụ điện phồng hoặc rò dịch

• Dấu hiệu: khi mở nắp, thấy tụ lọc DC phồng, rỉ dịch hoặc cháy đen.

• Nguyên nhân: biến tần hoạt động lâu năm, nhiệt độ cao, chất lượng tụ giảm.

10. Đèn báo “RUN” nhấp nháy nhưng động cơ không khởi động

• Nguyên nhân: có tín hiệu RUN nhưng bị ngắt mạch đầu ra, hoặc bảo vệ dòng, nhiệt, pha đang kích hoạt.

Bảng mã lỗi biến tần Schneider

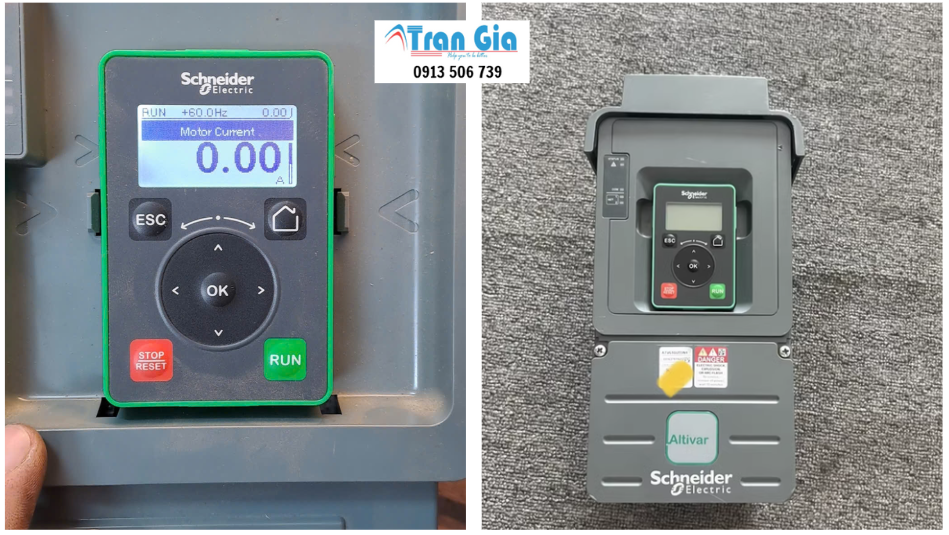

Hình ảnh một số thiết bị biến tần đang được sửa tại Trần Gia Automation
