Sửa màn hình UG221H-TC4D
Tran Gia Automation Chuyên nhận sửa màn hình cảm ứng Công nghiệp, Cung cấp Linh kiện sửa màn hình, mặt cảm ứng công nghiệp, Màn hình LCD, Mặt cảm ứng LCD, Board CPU, Board cao áp, RAM, ROM…
Chuyên sửa chữa, khắc phục sự cố về HMI như Lỗi CPU, Mất chương trình, Liệt cảm ứng, Màn hình bị mờ – hoen ố – không rõ chữ – mất màu, Mất nguồn, Cháy – Nổ, Mất chương trình.
Với đội ngũ kỹ thuật nhiều năm kinh nghiệm về sửa chữa các dòng màn hình Winview, Delta, Proface, Omron, Hitech, Simens, Hitech, Winview, Panasonic, Kinco, Hàng Châu Lâu …Uy Tín , Linh kiện sửa chữa luôn có sẵn sẽ khắc phục nhanh nhất cho Quý Khách hàng.
Ngòai ra chúng tôi Chuyên sửa chữa Màn hình Fuji UG430H-TS4, UG430H-VS4, UG430H-SS4
Bảo hành và khắc phục sự cố nhanh nhất cho Quý khách hàng. Với kinh nghiệm sửa chữa nhiều năm, chúng tôi nhận sửa chữa thiết bị tự động các sản phẩm màn hình HMI,AC Servo, PLC, Thiết bị điều khiển.
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG221H-TC4D
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều
- này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH UG221H-TC4D
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
- Màn hình cảm ứng HMI bị nứt, vỡ
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Nứt, vỡ màn hình HMI
- Hư nguồn HMI
- Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Treo màn hình, màn hình đơ.
- Không kết nối được với PLC.

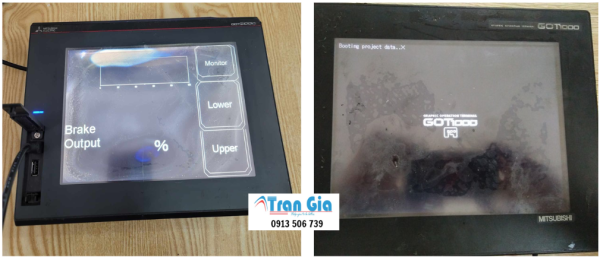

- Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
- Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
- Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
- Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
- Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
- Màn hình Easyview: MT500, MT506, MT508, MT510,…
- Màn hình Weintek: MT6000, MT8000
- Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
- Màn hình Redlion: G306C000, G308C, G310C, G312C
- Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
Bảng mã lỗi màn hình UG221H-TC4D
| Mã lỗi | Thông báo lỗi (English) | Nguyên nhân và cách xử lý |
|---|---|---|
| NO PROJECT | Project not found | – Chưa có chương trình trong HMI hoặc bị mất → nạp lại bằng phần mềm V-SFT |
| PLC TIMEOUT | Timeout while communicating with PLC | – PLC không phản hồi
– Kiểm tra dây kết nối, cấu hình COM, địa chỉ PLC |
| NO RESPONSE | No response from PLC | – Sai cáp, sai thiết lập giao tiếp, PLC chưa chạy hoặc không cấp nguồn |
| BATTERY LOW | Battery voltage is low | – Pin nuôi bộ nhớ yếu → thay pin CR2032 trên bo mạch chính |
| SYSTEM ERROR 001 | Internal system error | – Lỗi hệ thống → vào System Menu để Format bộ nhớ, sau đó nạp lại chương trình |
| SYSTEM ERROR 002 | EEPROM error | – Lỗi vùng nhớ EEPROM → Format lại, nếu vẫn lỗi thì cần thay EEPROM (sửa phần cứng) |
| TOUCH PANEL ERROR | Touch panel malfunction | – Lỗi tấm cảm ứng → hiệu chỉnh lại (calibrate), nếu không được → thay tấm cảm ứng |
| FILE SYSTEM ERROR | File system corrupted | – Lỗi hệ thống file → format toàn bộ bộ nhớ trong System Menu |
| FIRMWARE ERROR | Invalid or corrupted firmware | – Nạp lại hệ điều hành bằng tính năng Send System trong V-SFT |
| COMMUNICATION ERROR | Communication error with external device | – Thiết bị ngoài như máy in, PLC phụ… kết nối sai hoặc bị lỗi |
| MEMORY CARD ERROR | CF card not inserted or not readable | – Kiểm tra thẻ nhớ CF, định dạng FAT16, không nên dùng thẻ >2GB |
| SCREEN CONFIG ERROR | Project incompatible with current screen model | – File chương trình không đúng model UG221H-TC4D → cần tạo lại file đúng loại trong V-SFT |
| SECURITY ERROR | Access denied (project is password protected) | – Được bảo vệ bằng mật khẩu → cần nhập đúng hoặc liên hệ kỹ sư tạo chương trình |
🔧 HƯỚNG DẪN KHẮC PHỤC MỘT SỐ LỖI PHỔ BIẾN
1. Lỗi hệ thống (SYSTEM ERROR / FILE SYSTEM ERROR)
👉 Cách xử lý:
-
Tắt nguồn HMI
-
Nhấn giữ góc dưới bên trái màn hình cảm ứng
-
Bật nguồn → vào System Menu
-
Chọn:
Initialize → Memory Init → All -
Nạp lại chương trình bằng V-SFT →
Transfer → Send Project
2. Lỗi cảm ứng (TOUCH PANEL ERROR)
👉 Cách xử lý:
-
Vào System Menu → chọn Touch Panel Calibration
-
Nếu không nhấn được chính xác → thay tấm cảm ứng (touch panel layer)
3. Lỗi giao tiếp PLC (NO RESPONSE / PLC TIMEOUT)
👉 Kiểm tra:
-
Cáp nối đúng loại (RS232/RS422)
-
Đúng cấu hình COM: Baudrate, Parity, Stop bit, ID
-
PLC đang RUN, không bị lỗi
-
Cổng COM đúng (COM1/COM2), thiết lập trong V-SFT
4. Cập nhật firmware (FIRMWARE ERROR)
👉 Thao tác:
-
Mở V-SFT →
Transfer → Send System -
Chọn file firmware
.SYSđúng với model UG221H-TC4D -
Chọn COM port → nhấn Send
📂 HỖ TRỢ BỔ SUNG
| Tài nguyên | Chức năng | Hỗ trợ gửi |
|---|---|---|
| ✅ V-SFT v5/v6 | Viết & nạp chương trình | Có thể gửi link tải |
| ✅ Firmware .SYS | Phục hồi hệ thống HMI | Gửi theo yêu cầu |
| ✅ Driver USB–RS232 | Kết nối khi không có cổng COM | Hỗ trợ driver FTDI |
| ✅ Datasheet UG221H-TC4D | Cấu hình nguồn, sơ đồ chân, kích thước | Gửi bản PDF nếu cần |
| ✅ Sơ đồ cáp lập trình | Tự chế tạo cáp COM hoặc kiểm tra đấu nối | Có bản vẽ chi tiết |
✅ 5. SAO LƯU CHƯƠNG TRÌNH TỪ HMI UG221H-TC4D VỀ MÁY TÍNH
👉 Dùng để sao lưu project đang chạy, chỉnh sửa, hoặc chuyển sang HMI khác.
🔧 Yêu cầu:
-
Phần mềm V-SFT v5 hoặc v6
-
Cáp lập trình RS232 (Mini DIN 8P) hoặc USB–RS232
-
Màn hình đang hoạt động bình thường
📌 Các bước:
-
Kết nối HMI với máy tính
-
Mở V-SFT →
Transfer → Receive Project -
Chọn cổng COM đúng → Nhấn Receive
-
File được lưu với định dạng
.VTP
⚠️ Nếu project có mật khẩu, bạn chỉ có thể nạp lại, không chỉnh sửa được.
✅ 6. CẬP NHẬT HỆ ĐIỀU HÀNH (FIRMWARE) CHO UG221H-TC4D
Áp dụng khi gặp lỗi:
-
FIRMWARE ERROR
-
Màn hình không khởi động được
-
Cần nâng cấp hệ thống
🔄 Cách thực hiện:
-
Mở phần mềm V-SFT
-
Chọn
Transfer → Send System -
Nạp file
.SYSđúng model UG221H-TC4D -
Kết nối COM → Nhấn Send
⚠️ Trong lúc nạp không được tắt nguồn hoặc rút cáp.
✅ 7. CẤU HÌNH GIAO TIẾP PLC – HMI UG221H-TC4D
| PLC | Giao thức trong HMI | Cổng sử dụng | Lưu ý cấu hình |
|---|---|---|---|
| Mitsubishi FX | FX CPU Direct / MC | COM1 (RS232) | Station = 0, baudrate 9600–38400 |
| Siemens S7-200 | PPI | COM2 (RS485) | Baudrate: 9600 hoặc 187.5k, đúng địa chỉ station |
| Omron CQM1 | Host Link | COM1 | 7 data bit, Even parity, 1 stop bit (7E1) |
| Delta DVP | MODBUS RTU | COM1 / COM2 | Đúng ID thiết bị, baudrate, parity Even |
| Schneider | MODBUS ASCII/RTU | COM2 (RS422/485) | Kiểm tra dây A/B và chọn đúng chế độ truyền thông trong HMI |
✅ 8. HƯỚNG DẪN TỰ CHẾ TẠO CÁP LẬP TRÌNH RS232 CHO UG221H-TC4D
📌 Cổng RS232 chuẩn Fuji (Mini DIN 8P) kết nối với DB9 của máy tính:
| DB9 PC (Female) | Mini-DIN 8P (HMI) | Tín hiệu |
|---|---|---|
| Pin 2 | Pin 3 | TXD |
| Pin 3 | Pin 2 | RXD |
| Pin 5 | Pin 5 | GND |
✅ 9. ĐỊNH DẠNG BỘ NHỚ – RESET TOÀN BỘ HMI
📌 Khi nào cần reset?
-
HMI khởi động lỗi, báo System Error, File System Error
-
Muốn xóa sạch chương trình và nạp mới
🔁 Các bước:
-
Tắt nguồn HMI
-
Nhấn giữ góc trái dưới màn hình
-
Bật lại nguồn → vào System Menu
-
Chọn:
Initialize → Memory Init → All → Yes
✅ 10. LỖI NÂNG CAO & CÁCH PHÁT HIỆN
| Lỗi | Nguyên nhân sâu xa | Cách khắc phục |
|---|---|---|
| Khởi động rồi tắt ngang | Nguồn cấp không ổn định hoặc lỗi CPU Board | Dùng nguồn 24VDC ổn định, kiểm tra tụ nguồn |
| Giao tiếp lúc được lúc mất | Nhiễu tín hiệu hoặc sai thiết lập baudrate | Sử dụng cáp chống nhiễu, giảm baudrate, kiểm lại địa chỉ |
| Không nhận thẻ nhớ CF | Dùng sai định dạng hoặc thẻ quá lớn | Format lại FAT16, dùng thẻ ≤ 2GB |
| Không lên hình – đèn nền sáng | Lỗi màn hình LCD hoặc lỗi bo điều khiển | Thử thay LCD hoặc bo nguồn nhỏ trên mainboard |
| Không vào được System Menu | Cảm ứng hỏng hoặc firmware bị treo | Thử vào bằng “phím nóng”, nếu không được → nạp firmware mới |
📂 BẠN CÓ THỂ YÊU CẦU THÊM
| Tài nguyên | Mục đích sử dụng | Ghi chú |
|---|---|---|
| ✅ V-SFT v5/v6 | Viết và nạp chương trình cho HMI UG | Gửi link bản đầy đủ miễn phí |
| ✅ Firmware UG221H-TC4D | Phục hồi hệ điều hành màn hình | Có thể gửi file .SYS chuẩn |
| ✅ Driver USB–RS232 | Kết nối máy tính không có cổng COM | Dùng chip FTDI ổn định |
| ✅ Datasheet UG221H | Tra cứu sơ đồ chân, kích thước, sơ đồ COM | Có file PDF |
| ✅ Sơ đồ cáp lập trình | Tự đấu nối cáp hoặc kiểm tra cáp đang dùng | Có bản vẽ chi tiết gửi riêng |

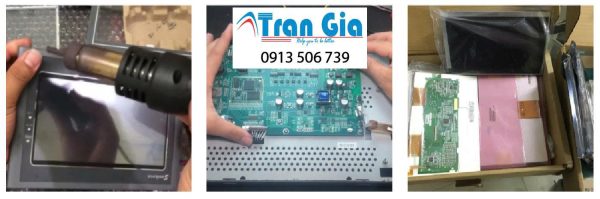

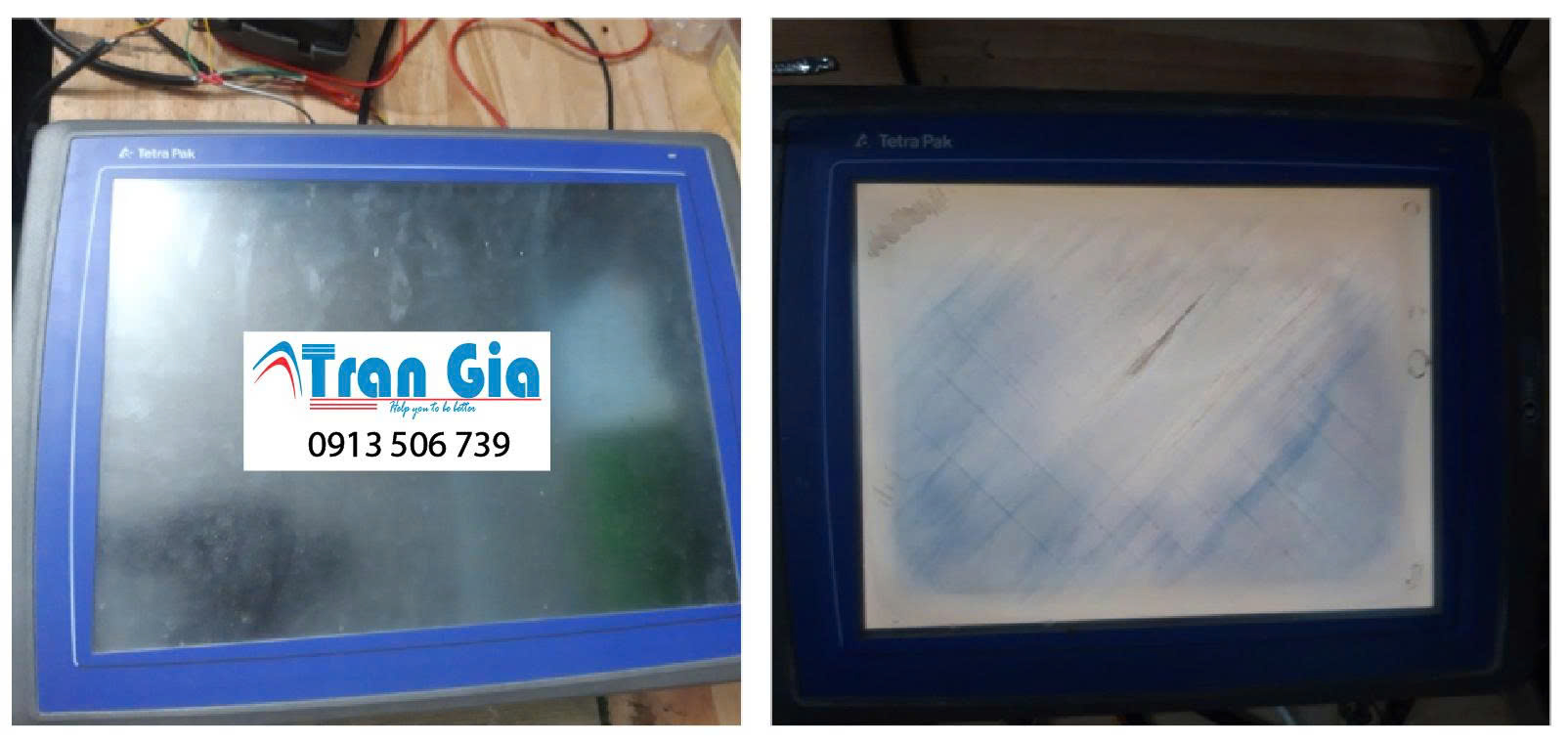

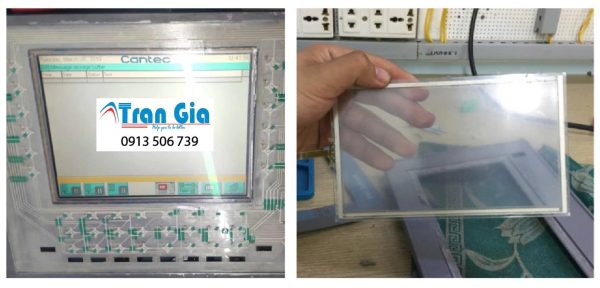

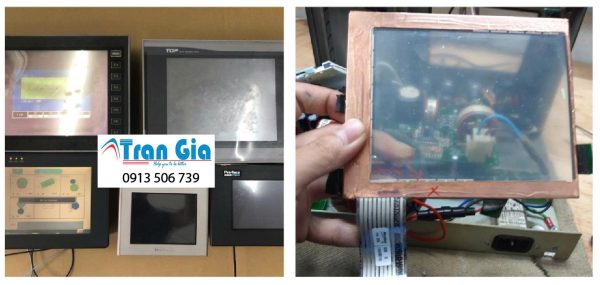

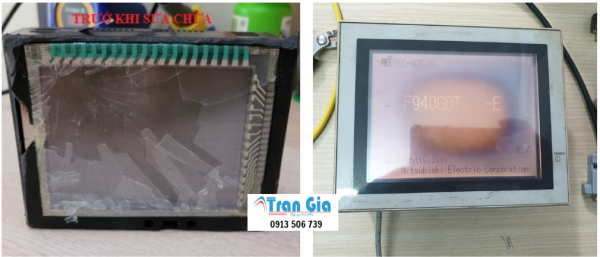

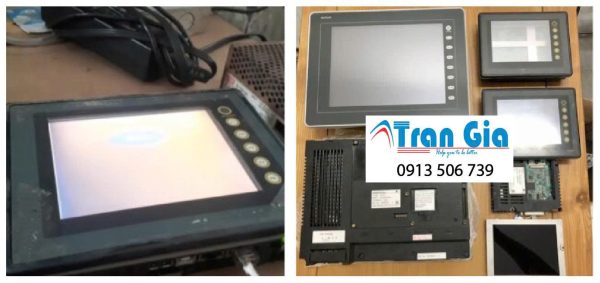

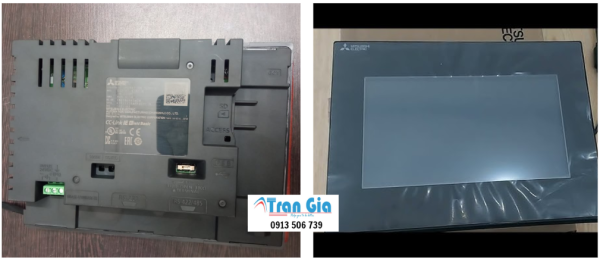

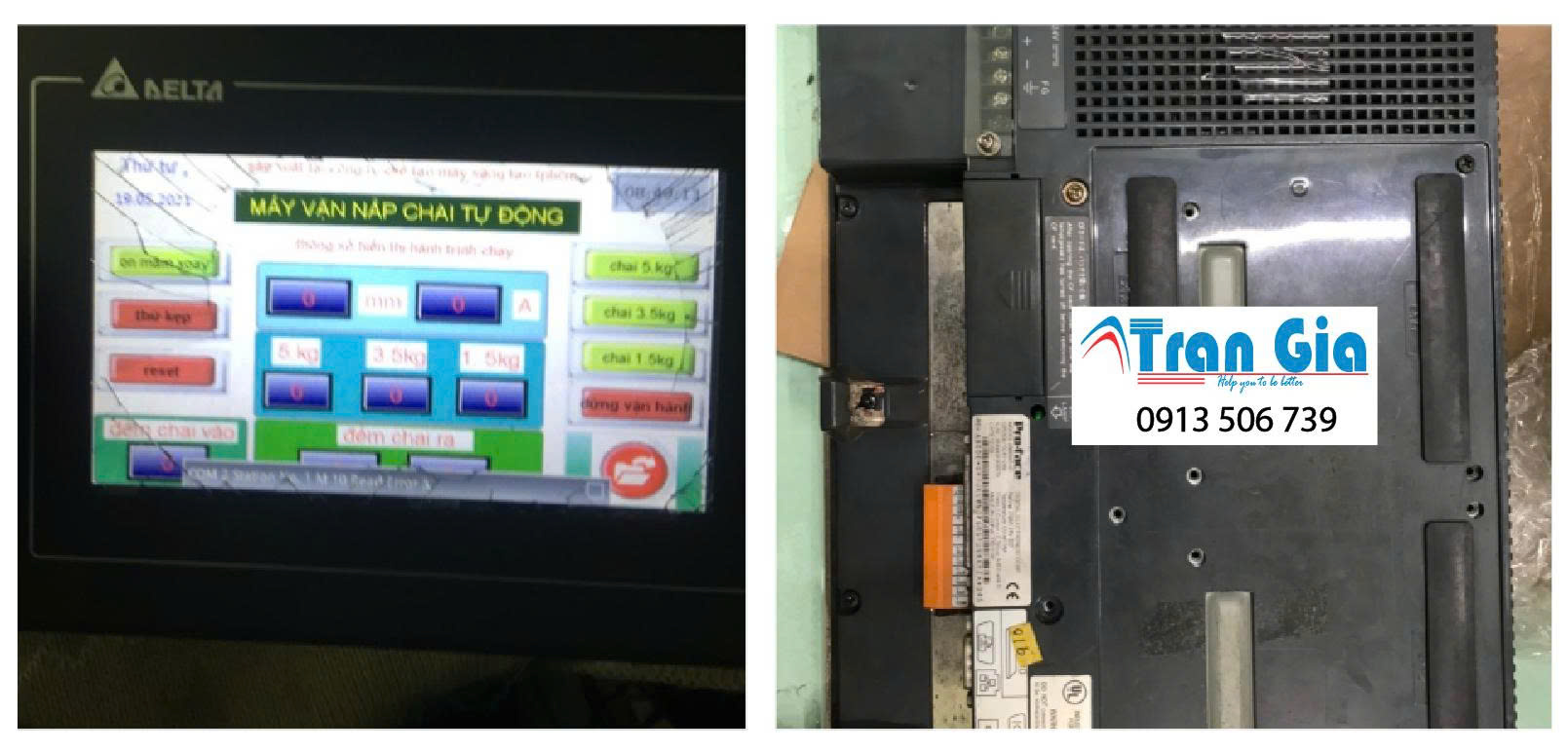

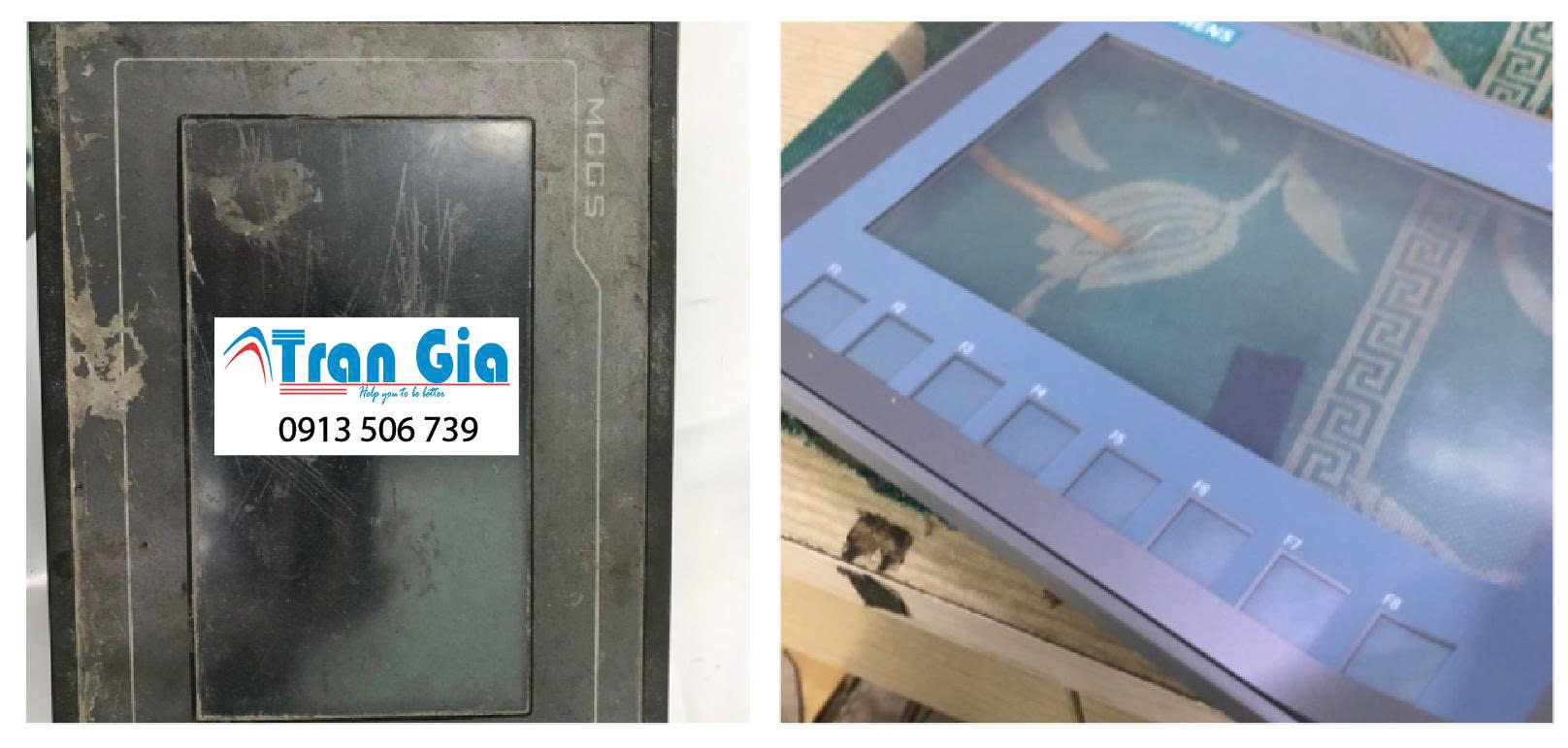

Hình ảnh một số màn hình hmi đang trong quá trình sửa chữa tại TRAN GIA
