Mô tả sản phẩm
TRAN GIA Automation chúng tôi chuyên cung cấp màn hình UG330H-VS4. Cũng là Trung tâm chuyên sửa màn hình UG230H-TS4D xử lí lỗi nhanh chóng TP HCM với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION
-
Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….
-
Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.
-
Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …
-
Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).
-
Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.
-
Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.
-
Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …
Sửa màn hình UG330H-VS4
Tran Gia Automation Chuyên nhận sửa màn hình cảm ứng Công nghiệp, Cung cấp Linh kiện sửa màn hình, mặt cảm ứng công nghiệp, Màn hình LCD, Mặt cảm ứng LCD, Board CPU, Board cao áp, RAM, ROM…
Chuyên sửa chữa, khắc phục sự cố về HMI như Lỗi CPU, Mất chương trình, Liệt cảm ứng, Màn hình bị mờ – hoen ố – không rõ chữ – mất màu, Mất nguồn, Cháy – Nổ, Mất chương trình.
Với đội ngũ kỹ thuật nhiều năm kinh nghiệm về sửa chữa các dòng màn hình Winview, Delta, Proface, Omron, Hitech, Simens, Hitech, Winview, Panasonic, Kinco, Hàng Châu Lâu …Uy Tín , Linh kiện sửa chữa luôn có sẵn sẽ khắc phục nhanh nhất cho Quý Khách hàng.
Ngòai ra chúng tôi Chuyên sửa chữa Màn hình Fuji UG430H-TS4, UG430H-VS4, UG430H-SS4
Bảo hành và khắc phục sự cố nhanh nhất cho Quý khách hàng. Với kinh nghiệm sửa chữa nhiều năm, chúng tôi nhận sửa chữa thiết bị tự động các sản phẩm màn hình HMI,AC Servo, PLC, Thiết bị điều khiển.
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG330H-VS4
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều
- này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH UG330H-VS4
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
- Màn hình cảm ứng HMI bị nứt, vỡ
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Nứt, vỡ màn hình HMI
- Hư nguồn HMI
- Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Treo màn hình, màn hình đơ.
- Không kết nối được với PLC.
- Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
- Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
- Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
- Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
- Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
- Màn hình Easyview: MT500, MT506, MT508, MT510,…
- Màn hình Weintek: MT6000, MT8000
- Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
- Màn hình Redlion: G306C000, G308C, G310C, G312C
- Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
Bảng mã lỗi màn hình UG330H-VS4
| Mã lỗi | Thông báo lỗi (tiếng Anh) | Nguyên nhân & Hướng xử lý |
|---|---|---|
| NO PROJECT | Project not found | – Chưa nạp chương trình, hoặc bộ nhớ bị xóa → Dùng V-SFT để nạp lại |
| PLC TIMEOUT | Timeout while communicating with PLC | – Lỗi giao tiếp với PLC
– Kiểm tra cáp, cấu hình COM, địa chỉ station, baudrate |
| NO RESPONSE | No response from PLC | – PLC không RUN, sai cáp, cấu hình giao tiếp sai |
| BATTERY LOW | Battery voltage is low | – Thay pin CMOS CR2032 trên bo mạch chính |
| SYSTEM ERROR 001 | Internal system error | – Lỗi hệ thống do firmware hoặc vùng nhớ
→ Format bộ nhớ & nạp firmware mới nếu cần |
| SYSTEM ERROR 002 | EEPROM error | – Lỗi bộ nhớ EEPROM → Format hoặc thay EEPROM nếu phần cứng bị hư |
| TOUCH PANEL ERROR | Touch panel malfunction | – Lỗi cảm ứng
– Cần calibrate hoặc thay cảm ứng nếu liệt/mất điểm |
| FILE SYSTEM ERROR | File system corrupted | – Format lại bộ nhớ từ System Menu |
| COMMUNICATION ERROR | Communication error with external device | – Sai thiết lập giao tiếp với thiết bị ngoại (máy in, barcode,…) |
| MEMORY CARD ERROR | CF card not inserted or cannot be read | – Kiểm tra thẻ nhớ CF (FAT16), thử thẻ khác hoặc định dạng lại |
| FIRMWARE ERROR | Invalid or corrupted firmware | – Cập nhật lại firmware bằng phần mềm V-SFT (Send System) |
| SCREEN CONFIG ERROR | Project not compatible with this screen model | – File project không đúng loại màn hình → chọn đúng model UG330H-VS4 trong V-SFT |
| SECURITY ERROR | Access denied (password protected) | – Cần nhập đúng mật khẩu hoặc kiểm tra cài đặt bảo mật chương trình |
🔧 HƯỚNG DẪN XỬ LÝ NHANH CÁC LỖI PHỔ BIẾN
🧭 1. SYSTEM ERROR 001 / 002 / FILE SYSTEM ERROR
Xử lý:
-
Tắt nguồn HMI
-
Nhấn giữ góc dưới bên trái màn hình
-
Bật nguồn → vào System Menu
-
Chọn:
Initialize → Memory Init → All → Yes -
Sau đó, nạp lại chương trình bằng phần mềm V-SFT
👆 2. TOUCH PANEL ERROR
-
Vào System Menu →
Touch Panel Calibration -
Nếu vẫn không thao tác được → thay tấm cảm ứng (touch glass)
🔌 3. PLC TIMEOUT / NO RESPONSE
-
Kiểm tra:
-
Cáp RS232/RS485 hoặc Ethernet
-
Thiết lập baudrate, parity, stop bit
-
Đúng địa chỉ thiết bị (Station Number)
-
PLC đang RUN?
-
💾 4. MEMORY CARD ERROR
-
Thẻ nhớ CompactFlash phải đúng định dạng FAT16
-
Không dùng thẻ >2GB
-
Format trên máy tính hoặc trong HMI nếu có tùy chọn
🔁 5. FIRMWARE ERROR
-
Sử dụng phần mềm V-SFT →
Transfer → Send System -
Gửi file firmware
.SYSđúng với UG330H-VS
✅ 6. SAO LƯU (BACKUP) CHƯƠNG TRÌNH TỪ HMI UG330H-VS4
💡 Dành cho kỹ sư cần sao lưu project đang chạy trong HMI để lưu trữ hoặc chỉnh sửa sau này.
🔧 Yêu cầu:
-
Màn hình hoạt động bình thường
-
Máy tính cài V-SFT v5 hoặc v6
-
Cáp lập trình RS232 (Mini DIN 8P) hoặc USB–RS232
📌 Các bước:
-
Kết nối HMI với máy tính qua cổng COM
-
Mở V-SFT → Transfer → Receive Project
-
Chọn đúng cổng COM → Nhấn Receive
-
Chương trình sẽ lưu dưới dạng
.VTP
❗ Nếu chương trình có mật khẩu bảo vệ, bạn không thể chỉnh sửa mà chỉ nạp lại được.
✅ 7. CẬP NHẬT FIRMWARE HMI UG330H-VS4
⚠️ Áp dụng khi:
-
Xuất hiện lỗi “FIRMWARE ERROR”
-
Hệ điều hành HMI không khởi động
-
Cần tương thích với chương trình mới
📂 Cần chuẩn bị:
-
Phần mềm V-SFT
-
File firmware
.SYStương ứng UG330H-VS4 -
Cáp COM
🔁 Các bước:
-
Mở V-SFT →
Transfer → Send System -
Chọn file
.SYStương ứng với UG330H-VS4 -
Chọn cổng COM → Nhấn Send
-
Sau khi cập nhật xong, HMI sẽ tự động khởi động lại
✅ 8. CẤU HÌNH GIAO TIẾP VỚI PLC
| PLC | Giao thức phổ biến | Cổng sử dụng | Ghi chú khi cấu hình |
|---|---|---|---|
| Mitsubishi FX | FX CPU Direct / MC Protocol | COM1 RS232 | Đặt station 0, baudrate 9600 hoặc 38400 |
| Siemens S7-200 | PPI | COM2 RS485 | Đặt đúng ID (station), kiểm tra baudrate và mode |
| Omron CQM1 | Host Link | COM1 RS232 | Chọn 7E1 (7 bit, Even, 1 stop bit), đúng Unit No |
| Delta DVP | MODBUS RTU | COM1 hoặc COM2 | Cấu hình ID, baudrate 9600–19200, Parity Even |
| Schneider | MODBUS RTU/ASCII | COM2 RS485 | Kiểm tra đúng A/B (D+ D-) trên dây RS485, đúng định dạng dữ liệu |
✅ 9. CÁC LỖI ĐẶC BIỆT & KHÓ CHUẨN ĐOÁN
| Hiện tượng lỗi | Nguyên nhân tiềm ẩn | Giải pháp |
|---|---|---|
| HMI sáng đèn nhưng trắng xóa | Lỗi LCD, nguồn đèn nền, lỗi panel | Kiểm tra nguồn cấp, thay màn hình nếu cần |
| Khởi động lại liên tục (Reset loop) | Lỗi vùng nhớ hệ thống, file chương trình bị lỗi | Format toàn bộ + cập nhật firmware |
| Cảm ứng bị lệch hoặc không nhạy | Cần hiệu chỉnh cảm ứng (calibrate) | Vào System Menu → Touch Calibration |
| Không thể nạp chương trình từ V-SFT | Cổng COM sai, driver chưa đúng, lỗi bo COM | Kiểm tra lại driver USB-COM, đổi cáp, thử máy tính khác |
| CF card không nhận | Không đúng định dạng FAT16 hoặc thẻ lỗi | Format lại bằng máy tính, thử thẻ khác ≤ 2GB |
| Giao tiếp PLC không ổn định | Dây bị nhiễu, tiếp điểm kém, cấu hình truyền thông chưa chuẩn | Dùng cáp chống nhiễu, kiểm tra kỹ baudrate, parity, ID, termination |
✅ 10. ĐỊNH DẠNG BỘ NHỚ (FORMAT – MEMORY INIT)
🔄 Cách thực hiện:
-
Tắt nguồn màn hình
-
Nhấn giữ góc trái dưới → bật lại nguồn → vào System Menu
-
Chọn:
Initialize → Memory Init → All -
HMI sẽ xóa toàn bộ bộ nhớ → sẵn sàng nạp lại chương trình mới

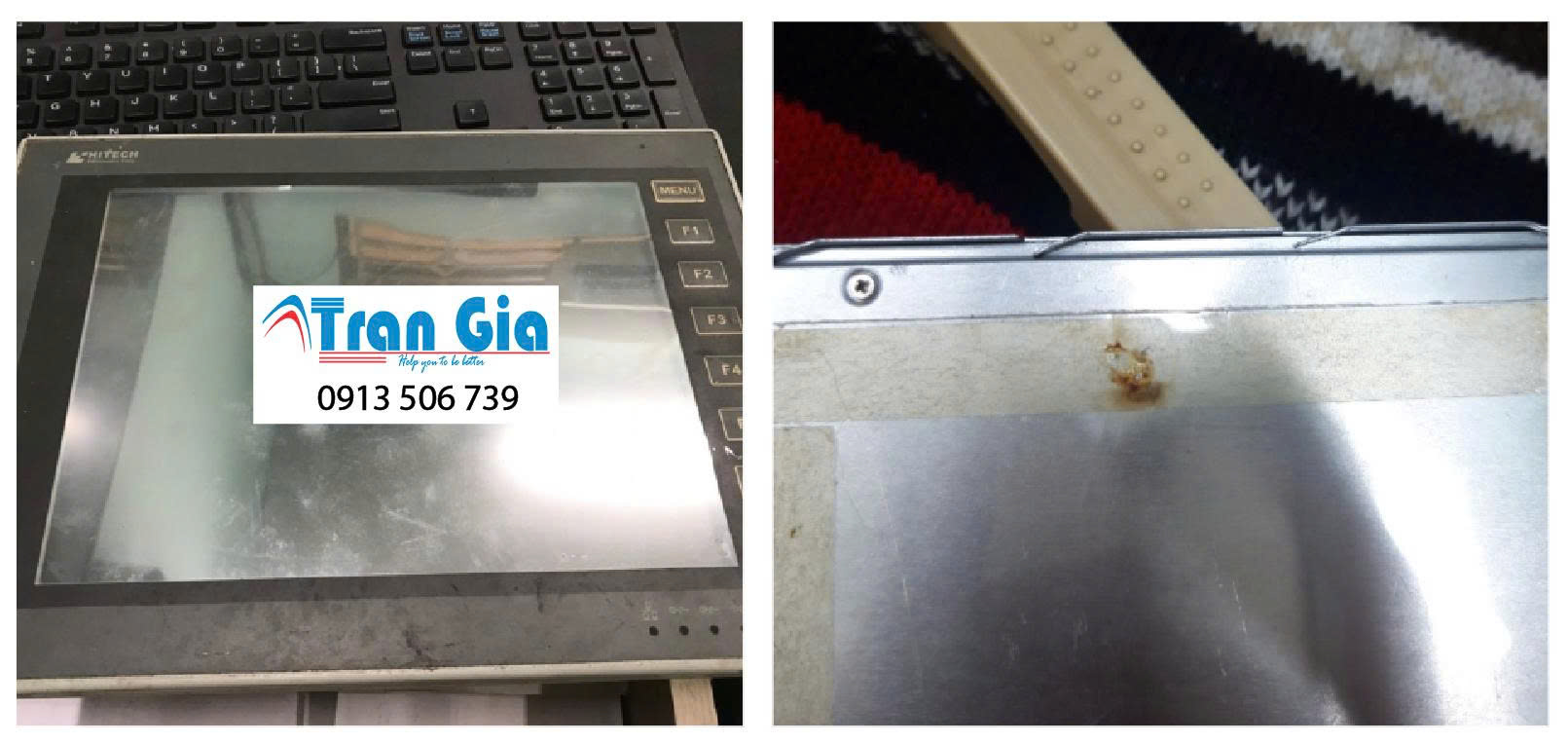

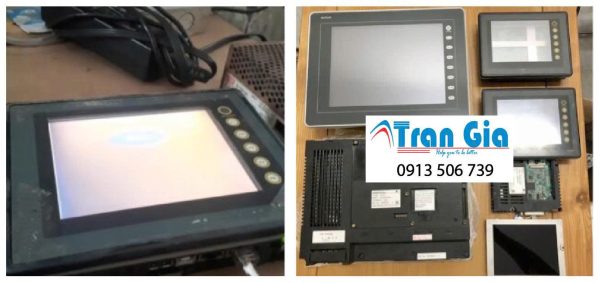

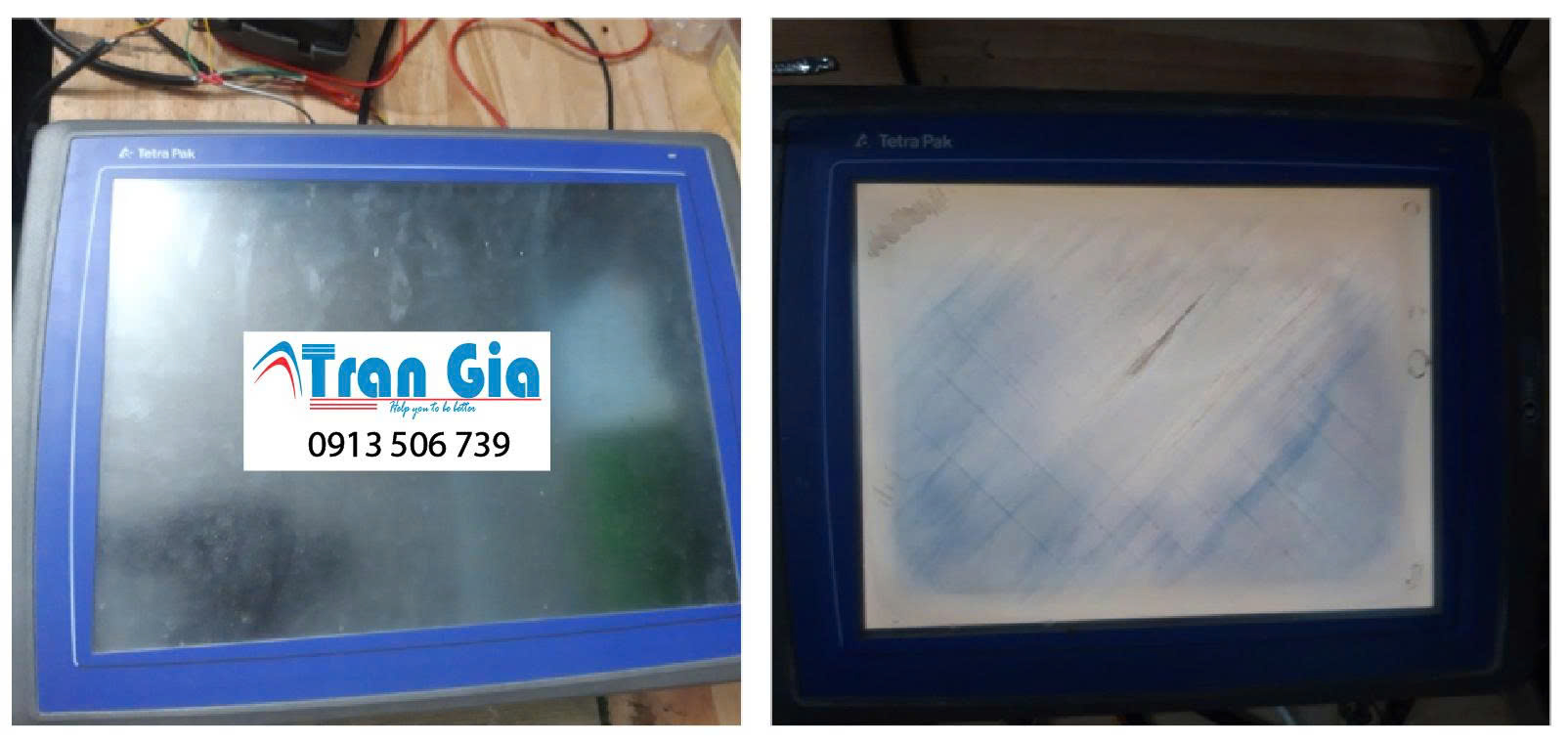

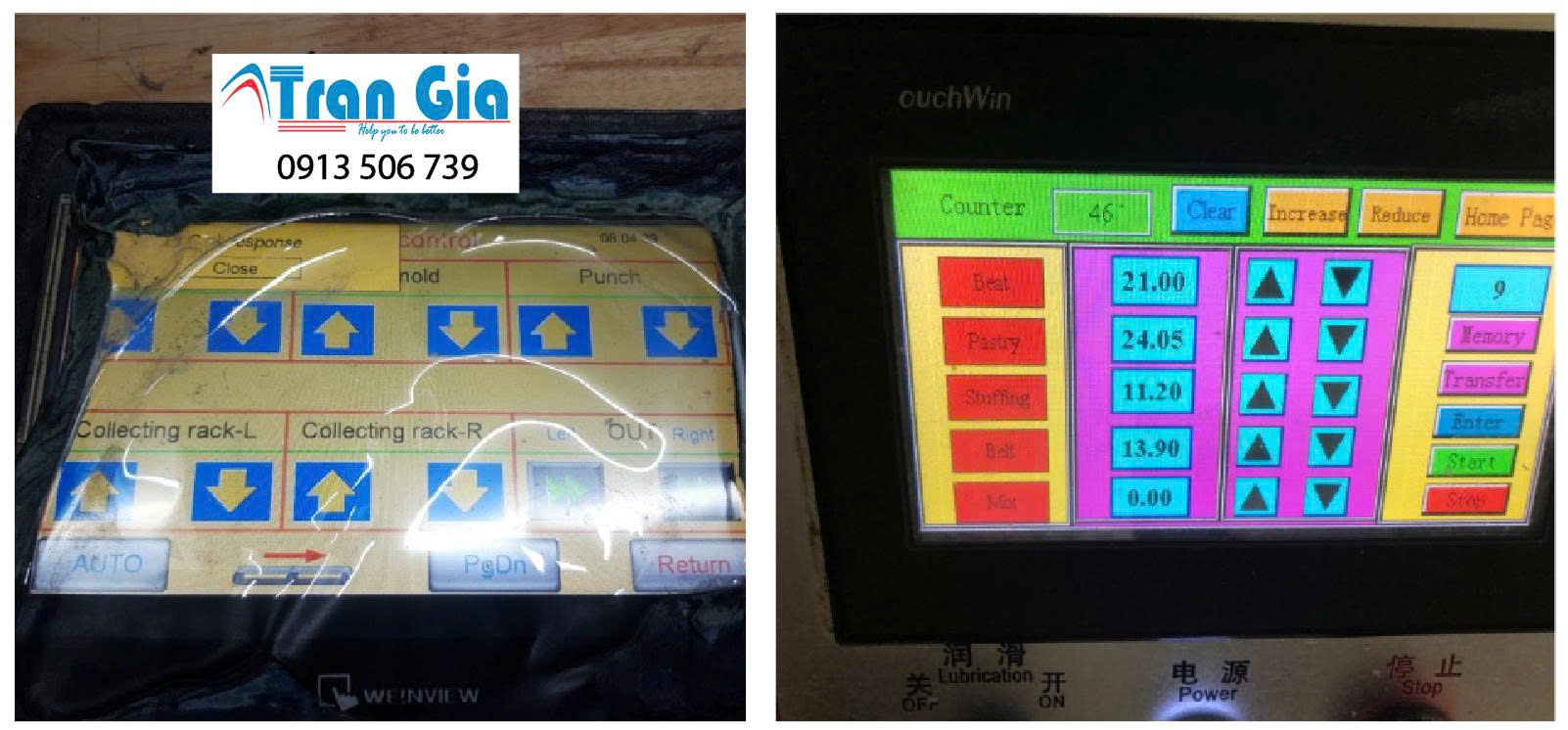

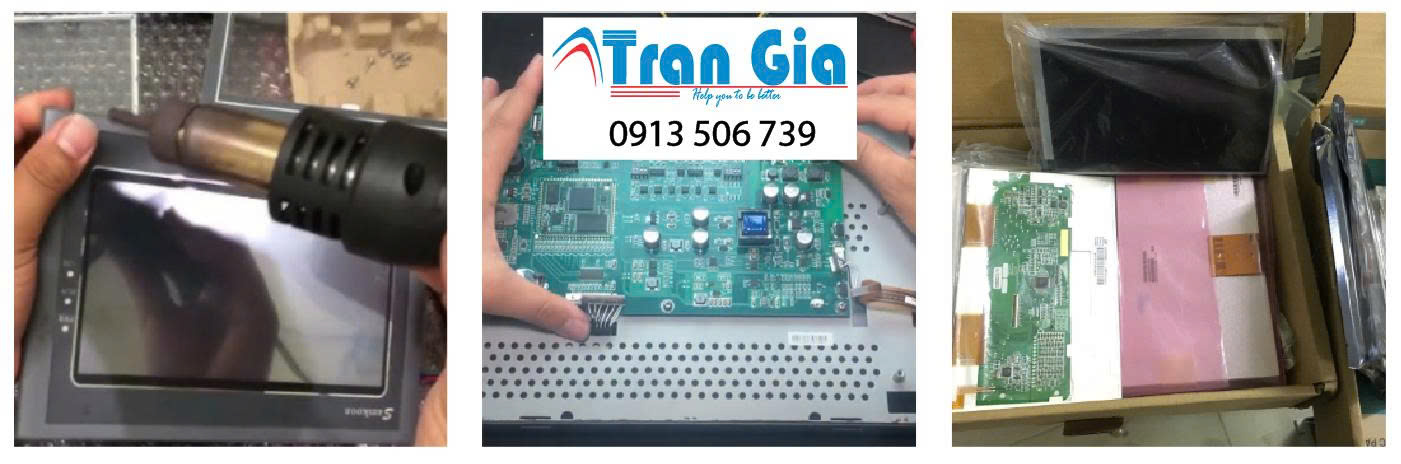

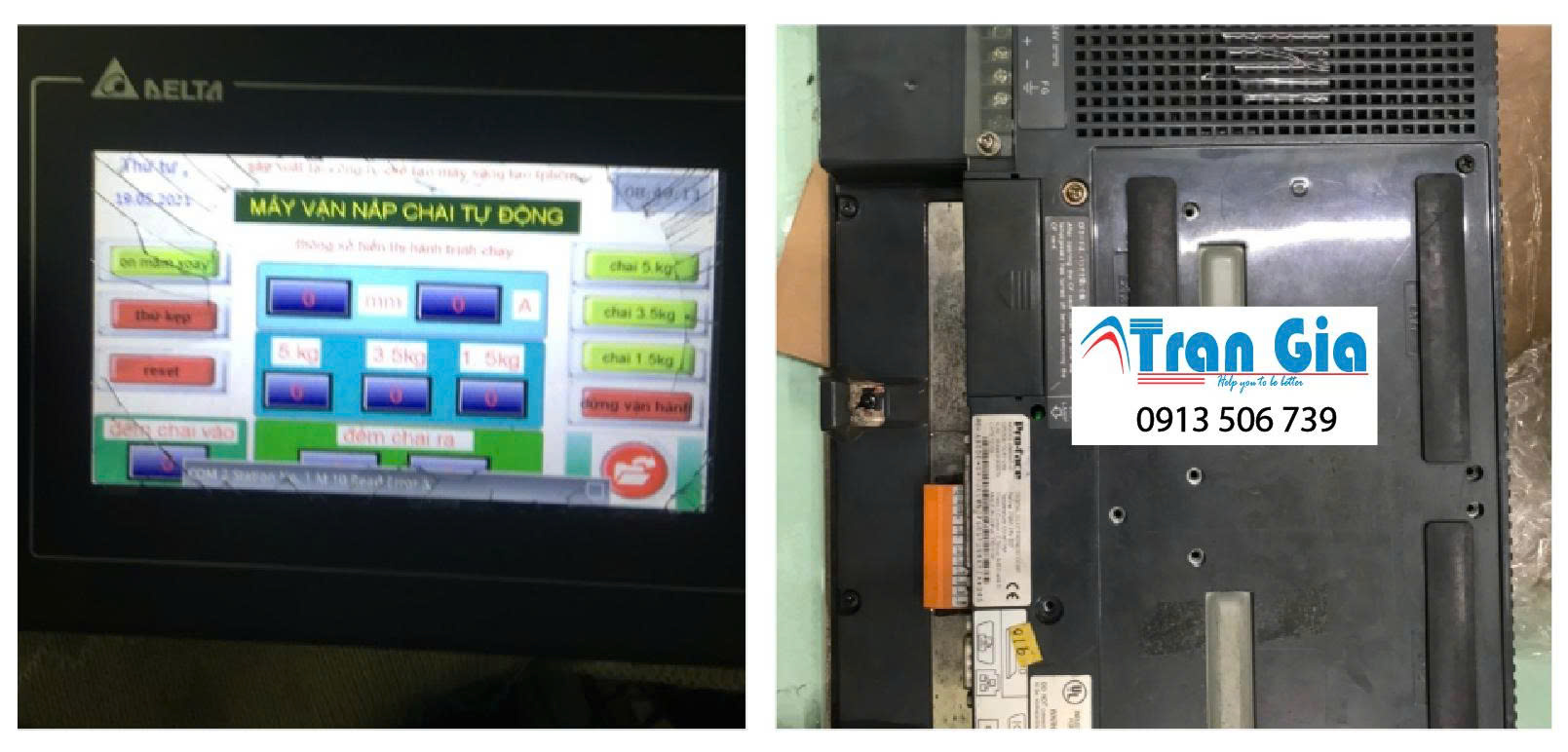

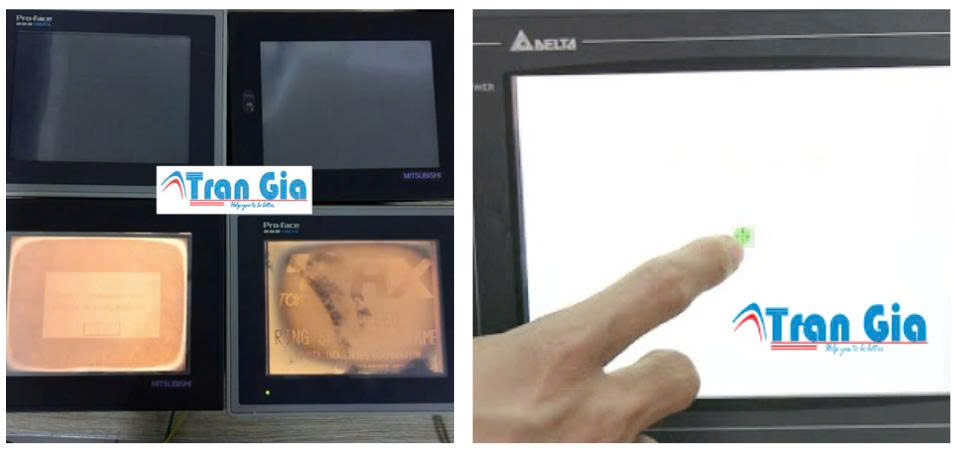

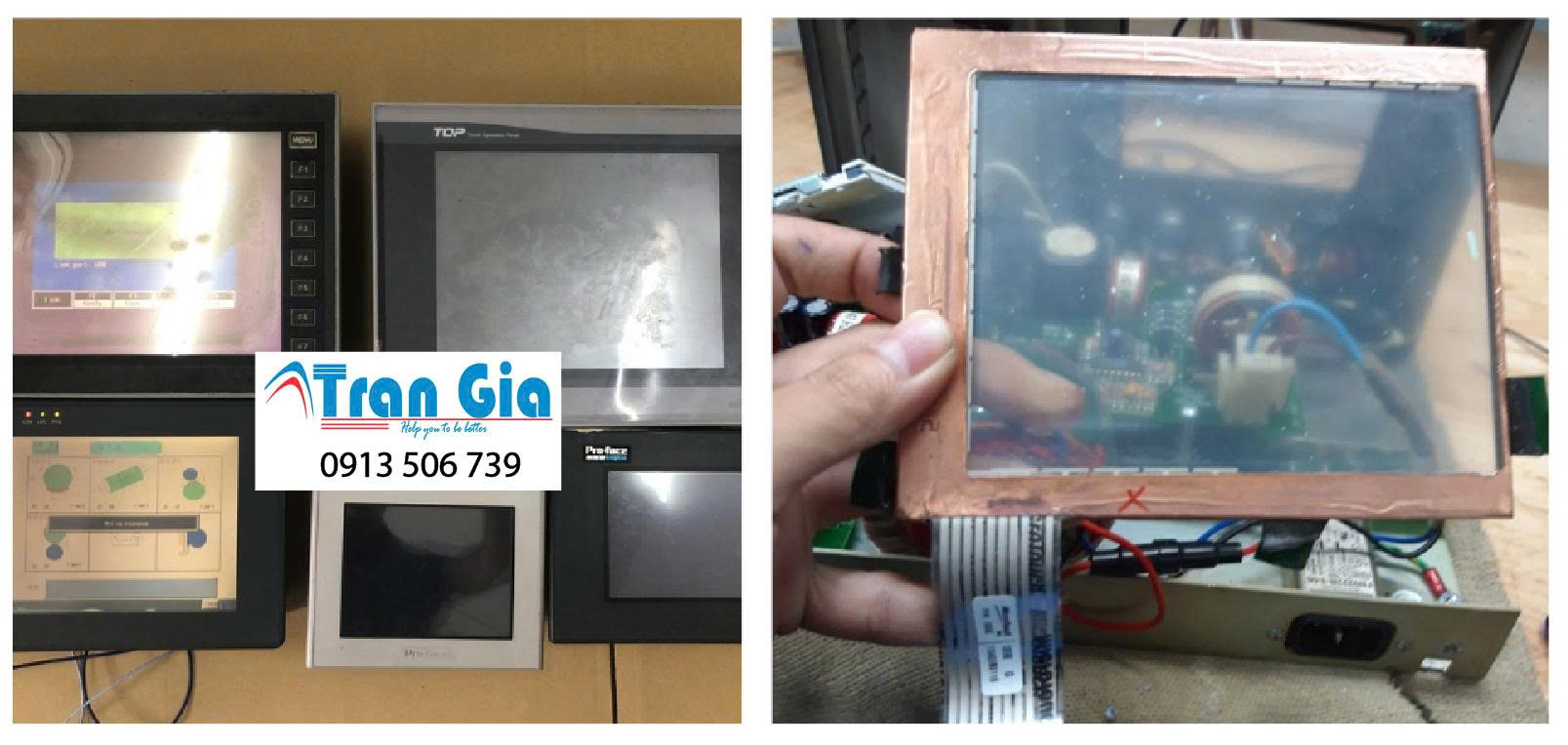

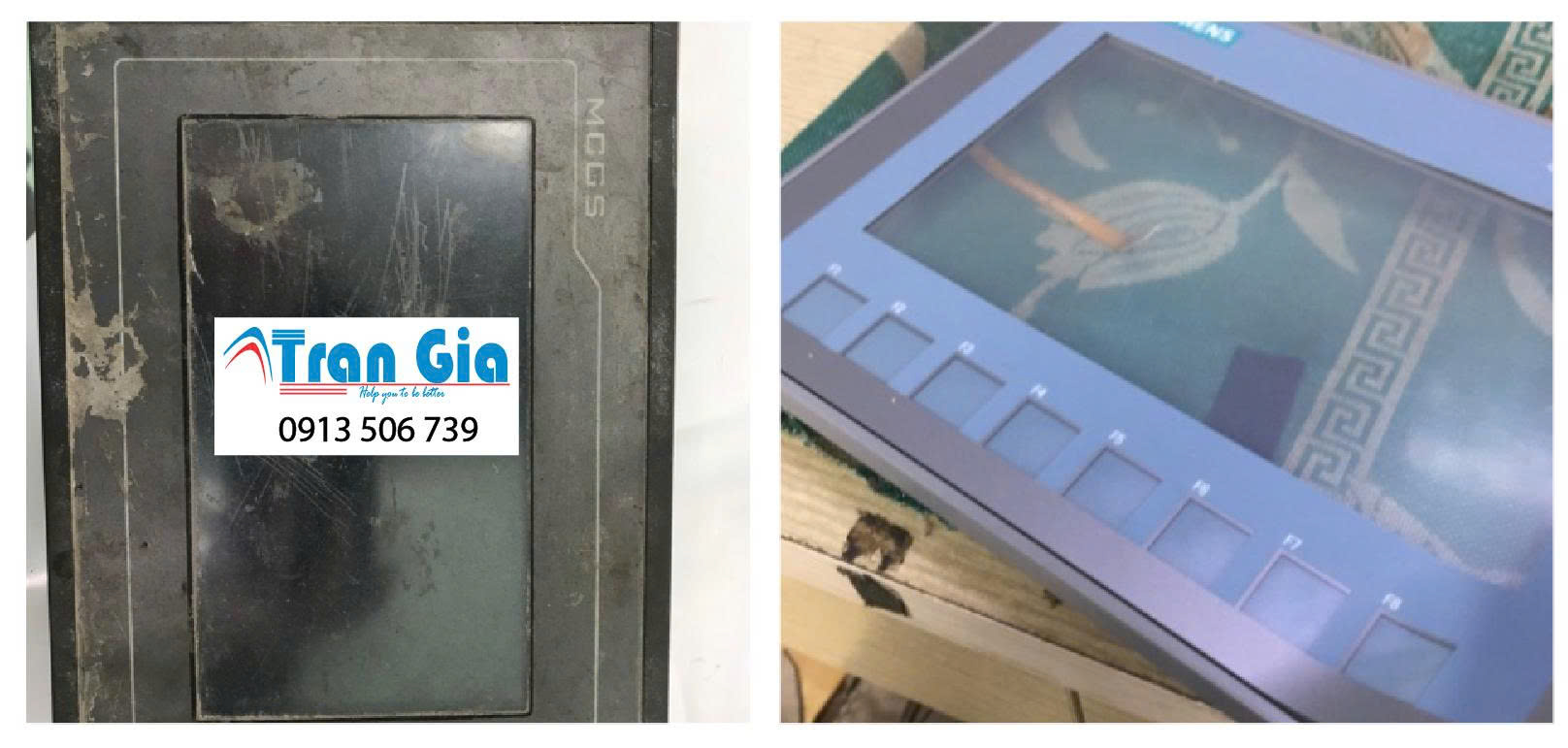

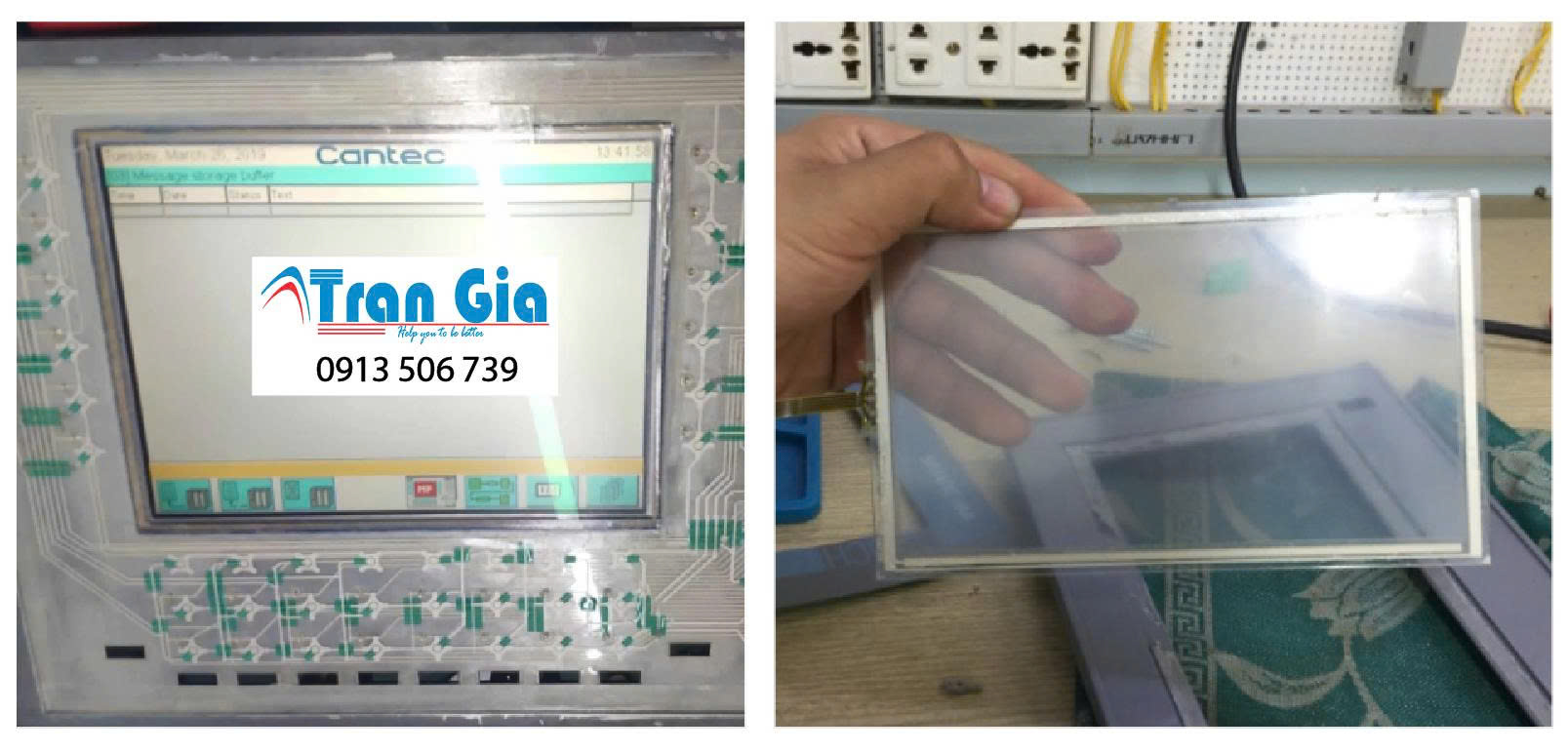

Hình ảnh một số màn hình hmi đang trong quá trình sửa chữa tại TRAN GIA
Quy trình sửa biến tần tại TRAN GIA AUTOMATION
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia Trung tâm chuyên sửa màn hình UG330H-VS4 xử lí lỗi nhanh chóng giá rẻ
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng

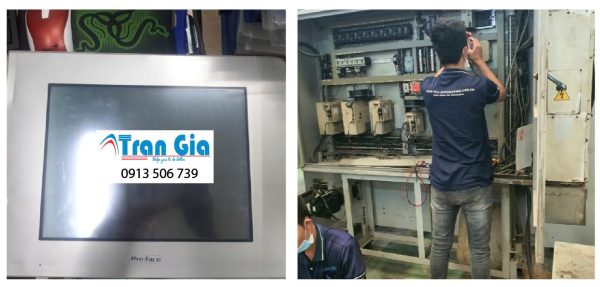

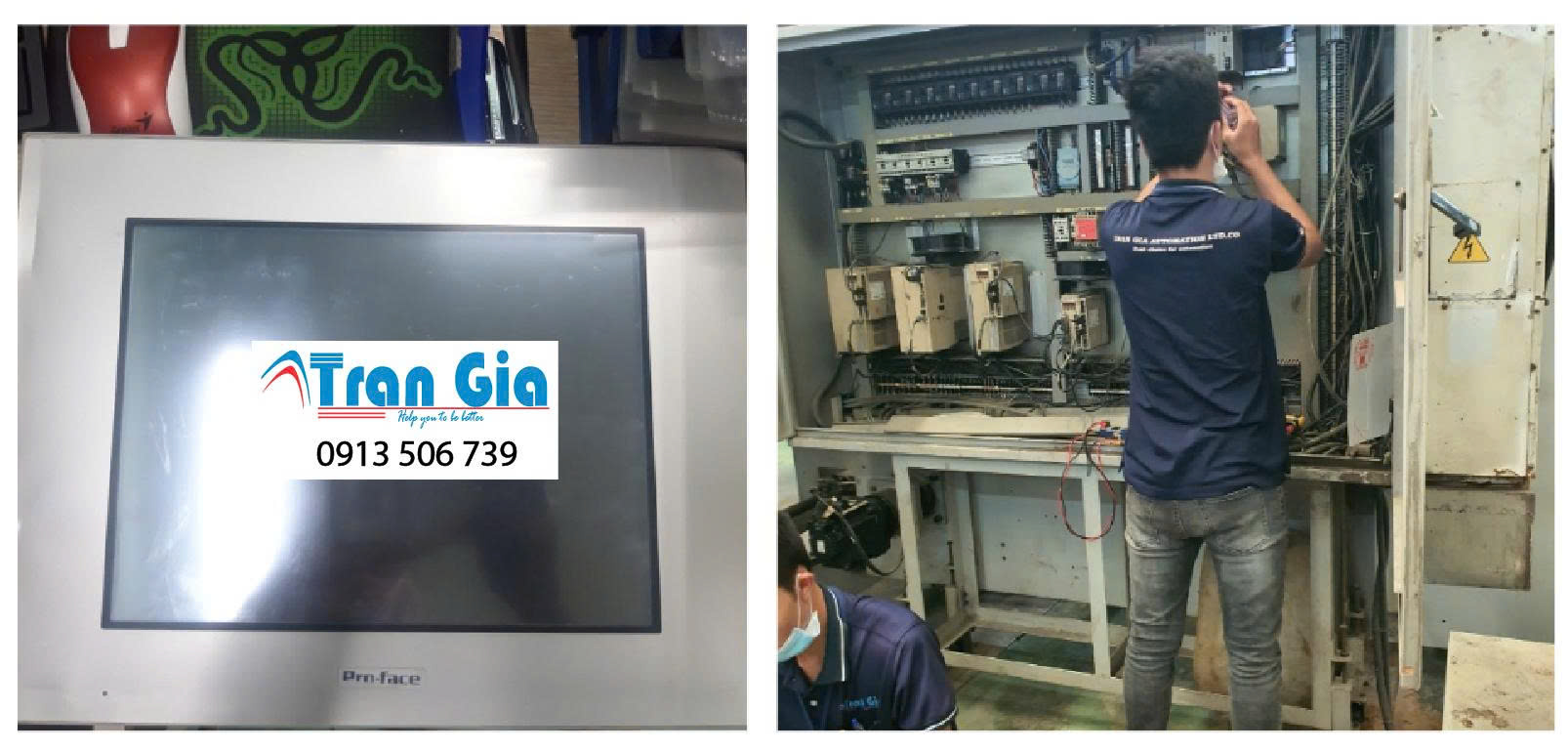

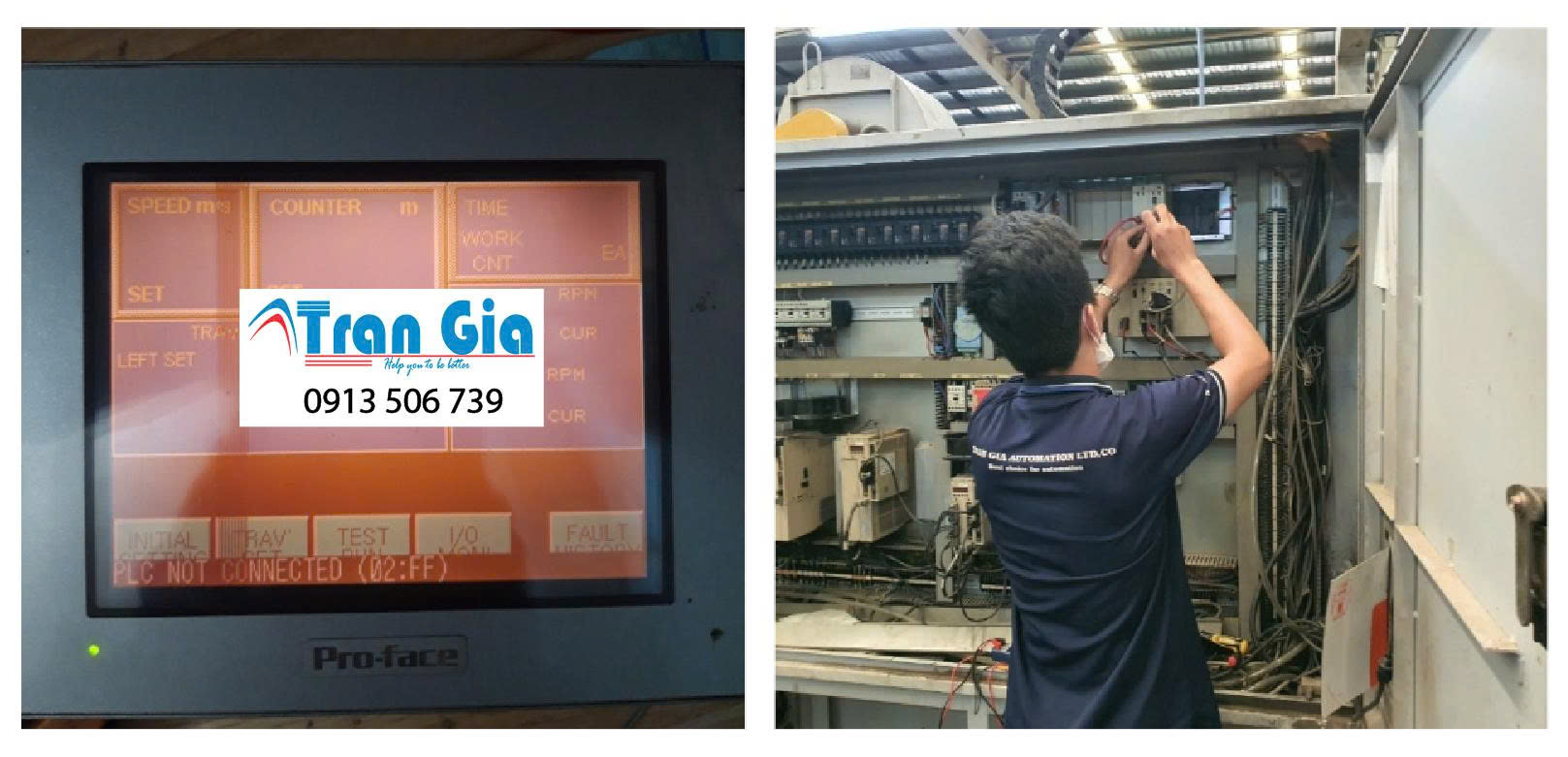

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp màn hình UG330H-VS4 xử lí lỗi nhanh chóng giá rẻ: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ trung tâm chuyên sửa màn hình UG330H-VS4 xử lí lỗi nhanh chóng giá rẻ: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
