Mô tả sản phẩm
TRAN GIA Automation chúng tôi Trung tâm chuyên sửa màn hình UG530H-VS4 bảo hành lên tới 6 tháng với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.
Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.
QUY TRÌNH TIẾP NHẬN SỬA CHỮA MÀN HÌNH HMI TRAN GIA AUTOMATION
-
Nhận sửa màn hình HMI khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa màn hình HMI bị lỗi, ….
-
Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin (bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.
-
Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …
-
Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).
-
Hướng dẫn sử dụng màn hình HMI, hỗ trợ kỹ thuật sửa màn hình HMI trực tuyến miễn phí 24/7.
-
Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.
-
Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm, main board điều khiển màn hình HMI, màn hình BOP hiển thị màn hình HMI, …
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH UG530H-VS4
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
- Màn hình cảm ứng HMI bị nứt, vỡ
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Nứt, vỡ màn hình HMI
- Hư nguồn HMI
- Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Treo màn hình, màn hình đơ.
- Không kết nối được với PLC.
- Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
- Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
- Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
- Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
- Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
- Màn hình Easyview: MT500, MT506, MT508, MT510,…
- Màn hình Weintek: MT6000, MT8000
- Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
- Màn hình Redlion: G306C000, G308C, G310C, G312C
- Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
Sửa màn hình UG530H-VS4
Tran Gia Automation Chuyên nhận sửa màn hình cảm ứng Công nghiệp, Cung cấp Linh kiện sửa màn hình, mặt cảm ứng công nghiệp, Màn hình LCD, Mặt cảm ứng LCD, Board CPU, Board cao áp, RAM, ROM…
Chuyên sửa chữa, khắc phục sự cố về HMI như Lỗi CPU, Mất chương trình, Liệt cảm ứng, Màn hình bị mờ – hoen ố – không rõ chữ – mất màu, Mất nguồn, Cháy – Nổ, Mất chương trình.
Với đội ngũ kỹ thuật nhiều năm kinh nghiệm về sửa chữa các dòng màn hình Winview, Delta, Proface, Omron, Hitech, Simens, Hitech, Winview, Panasonic, Kinco, Hàng Châu Lâu …Uy Tín , Linh kiện sửa chữa luôn có sẵn sẽ khắc phục nhanh nhất cho Quý Khách hàng.
Ngòai ra chúng tôi Chuyên sửa chữa Màn hình Fuji UG430H-TS4, UG430H-VS4, UG430H-SS4
Bảo hành và khắc phục sự cố nhanh nhất cho Quý khách hàng. Với kinh nghiệm sửa chữa nhiều năm, chúng tôi nhận sửa chữa thiết bị tự động các sản phẩm màn hình HMI,AC Servo, PLC, Thiết bị điều khiển.
Bảng mã lỗi màn hình UG530H-VS4
| Mã lỗi / Hiện tượng | Nguyên nhân chính | Cách xử lý nhanh |
|---|---|---|
| 01H – No Project File | Mất chương trình PRG do mất điện, thay bộ nhớ hoặc chưa nạp file | Dùng phần mềm UG00S-CW để nạp lại chương trình .PRG |
| 02H – System Error | Lỗi hệ thống – bộ nhớ bị lỗi hoặc chương trình hỏng | Format All Memory trong System Menu → Nạp lại chương trình |
| 03H – Model Mismatch | PRG tạo từ model khác, không khớp với UG530H-VS4 | Tạo lại file PRG đúng dòng UG530H-VS4 |
| 04H – Communication Error | Không giao tiếp với PLC (COM sai, dây sai, cấu hình sai) | Kiểm tra thông số COM, dây nối, baudrate, địa chỉ, parity |
| 05H – No PLC Response | PLC không phản hồi (PLC chưa RUN, COM chết, địa chỉ sai) | Kiểm tra trạng thái PLC, cổng COM, cấu hình chính xác giao thức |
| 06H – Invalid Device | Sai địa chỉ thanh ghi (VD: D12345 vượt quá vùng nhớ của PLC) | Kiểm tra lại định dạng và giới hạn vùng nhớ trong chương trình |
| 07H – Macro Error | Macro viết sai cú pháp, dùng biến chưa khai báo | Kiểm tra lại đoạn macro trong phần mềm UG00S-CW |
| 08H – Flash Memory Error | Không thể ghi xuống bộ nhớ – Flash có thể bị lỗi | Format → nếu không hết lỗi, có thể phải thay chip nhớ flash |
| 09H – RTC Error | Không lưu được thời gian – Pin CMOS yếu hoặc IC RTC hỏng | Thay pin CMOS (CR2032) hoặc kiểm tra IC thời gian thực |
LỖI KHÔNG CÓ MÃ – BIỂU HIỆN THƯỜNG GẶP
| Hiện tượng | Nguyên nhân thường gặp | Khắc phục |
|---|---|---|
| Màn hình trắng / đen hoàn toàn | Mất chương trình hoặc lỗi hệ thống | Giữ góc trái màn hình khi bật nguồn → vào System Menu → Format + nạp PRG |
| Cảm ứng loạn / liệt | Tấm cảm ứng lỗi hoặc lệch tọa độ | Vào menu Calibrate Touch Panel hoặc thay tấm cảm ứng 10.4″ resistive |
| Không giao tiếp PLC | Cáp sai chân, baudrate/parity sai, dây bị nhiễu | Dùng cáp shield, kiểm tra COM & cấu hình chính xác (Modbus, FX, Omron…) |
| Không upload được chương trình | Sai cáp, sai COM port, chưa cài driver | Dùng cáp RS232 chính hãng hoặc USB–RS232 có chip FTDI/Prolific chất lượng |
PHỤC HỒI MÀN HÌNH UG530H-VS4 KHI LỖI TOÀN BỘ
Trường hợp: Màn hình sáng nền trắng hoặc báo lỗi 01H, 02H…
-
Giữ góc trái màn hình khi cấp nguồn
-
Vào System Menu > Memory > Format All
-
Kết nối cáp COM từ PC → Mở UG00S-CW
-
Nạp lại chương trình
.PRGđúng dòng UG530H-VS4 -
Kiểm tra cấu hình truyền thông và khởi động lại
🧠 Mẹo: Bạn có thể kiểm tra file PRG đã đúng model chưa bằng cách mở trong phần mềm và xem cấu hình đầu tiên (model chọn là gì).
LỖI HỆ THỐNG NÂNG CAO & CÁCH XỬ LÝ CHUYÊN SÂU TRÊN UG530H-VS4
| Hiện tượng lỗi | Nguyên nhân sâu xa | Cách xử lý chi tiết |
|---|---|---|
| Màn hình khởi động treo logo “Fuji Electric” | Hệ điều hành trong flash lỗi hoặc treo hệ thống khi chạy chương trình | Vào System Menu → Format All Memory → Nếu không vào được, cần nạp lại firmware |
| Không lưu được dữ liệu hoặc công thức | Bộ nhớ flash bị lỗi, EEPROM lỗi | Format bộ nhớ → nếu vẫn lỗi → cần thay IC Flash hoặc EEPROM trên main |
| Không hiển thị đúng font tiếng Việt | Font chưa nạp hoặc dùng sai định dạng trong phần mềm UG00S-CW | Tải lại font từ phần mềm và đảm bảo dùng chuẩn Unicode / Shift JIS |
| Bị mất màu, hình ảnh nhòe | Cáp tín hiệu LCD lỏng, panel LCD lỗi, IC drive lỗi | Kiểm tra socket LCD trong máy → nếu cần thì thay panel LCD 10.4″ |
| Touch lệch hoặc mất điểm | Cảm ứng điện trở bị lão hóa, dính keo hoặc cháy điểm tiếp xúc | Thay tấm cảm ứng resistive 4-wire 10.4″, giá rẻ và dễ thay thế |
| Liệt toàn bộ phím hoặc cảm ứng | IC cảm ứng lỗi, socket phím/touch bị bung | Kiểm tra bo mạch, hàn lại socket hoặc thay bo điều khiển cảm ứng |
CÁCH NẠP LẠI FIRMWARE HMI FUJI UG530H-VS4 – DÙNG KHI HỆ THỐNG BỊ ĐƠ HOÀN TOÀN
⚠️ Chỉ dùng khi không còn vào được System Menu, màn hình không chạy chương trình, chỉ hiện logo hoặc nền trắng.
🧰 Yêu cầu thiết bị:
-
Cáp USB-to-RS232 chính hãng hoặc loại có chip FTDI/Prolific
-
Phần mềm UG Loader Tool (chuyên dùng để nạp firmware Fuji)
-
Firmware đúng cho model UG530H-VS4
🔄 Các bước thực hiện:
-
Tắt nguồn màn hình
-
Giữ tổ hợp phím [F1] + [F5] (nếu có) hoặc góc trái màn hình khi cấp nguồn
-
Màn hình sẽ hiện chế độ nạp (Download Mode)
-
Kết nối với PC qua cổng COM1 hoặc USB-RS232
-
Dùng phần mềm UG Loader Tool → chọn đúng model → nạp lại firmware
-
Sau khi nạp xong → khởi động lại → dùng UG00S-CW để nạp chương trình
.PRG
📌 Trong nhiều trường hợp lỗi nặng, nạp lại firmware giúp màn hình hoạt động như mới.
CẤU HÌNH GIAO TIẾP PHỔ BIẾN TRÊN UG530H-VS4
| Loại PLC | Cổng HMI | Giao thức | Cài đặt phổ biến |
|---|---|---|---|
| Mitsubishi FX | COM1 | Mitsubishi Serial A | 9600 bps, 7 data bits, Even parity, 1 stop bit, station 1 |
| Omron HostLink | COM1 | HostLink | 9600 bps, 7 data bits, 2 stop bits, Even parity, station 0 |
| Siemens PPI | COM2 (RS485) | PPI | 9600 bps hoặc 187.5kbps, 8 data, Even parity, stop bit 1 |
| Modbus RTU (Delta…) | COM2 (RS485) | Modbus RTU Slave | 9600–19200 bps, 8N1, slave ID 1 |

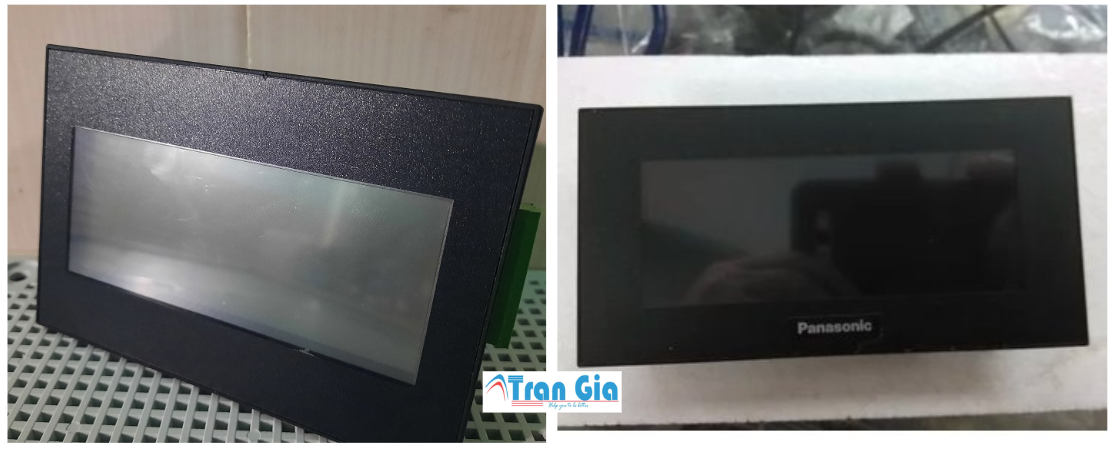

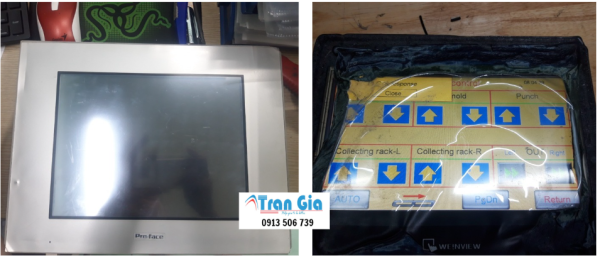

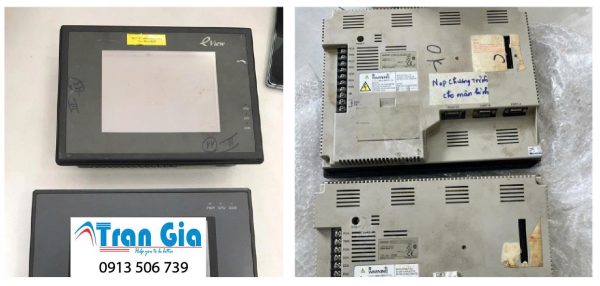

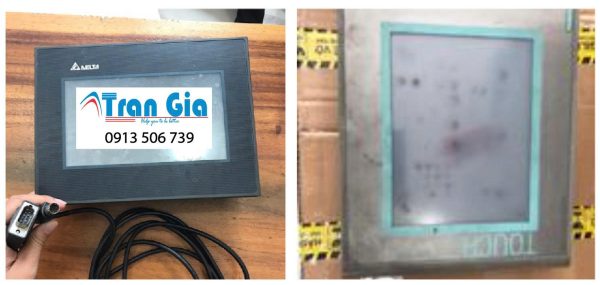

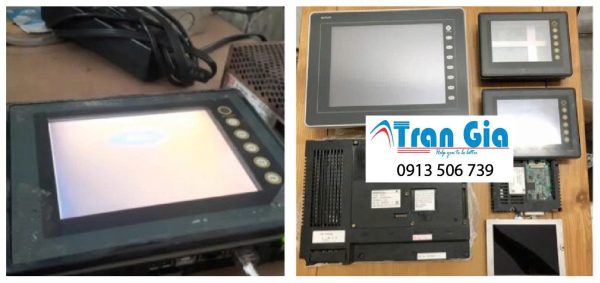

Hình ảnh một số màn hình UG530H-VH1 đang trong quá trình sửa chữa tại TRAN GIA
Các lỗi màn hình thường xuyên gặp phải ở màn hình UG530H-VS4
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Ngày nay màn hình HMI đóng vai trò quan trọng, được sử dụng phổ biến trong trong hệ thống dây chuyền tự động hóa. Khi màn hình sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao sẽ dẫn tới tuổi thọ của các linh kiện giảm, gây lên các lỗi thường gặp như:
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Quy trình sửa biến tần tại TRAN GIA AUTOMATION
Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.
Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.
Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.
Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.
Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
Vì sao chọn Trần Gia Trung tâm chuyên sửa màn hình UG530H-VS4 bảo hành lên tới 6 tháng
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng

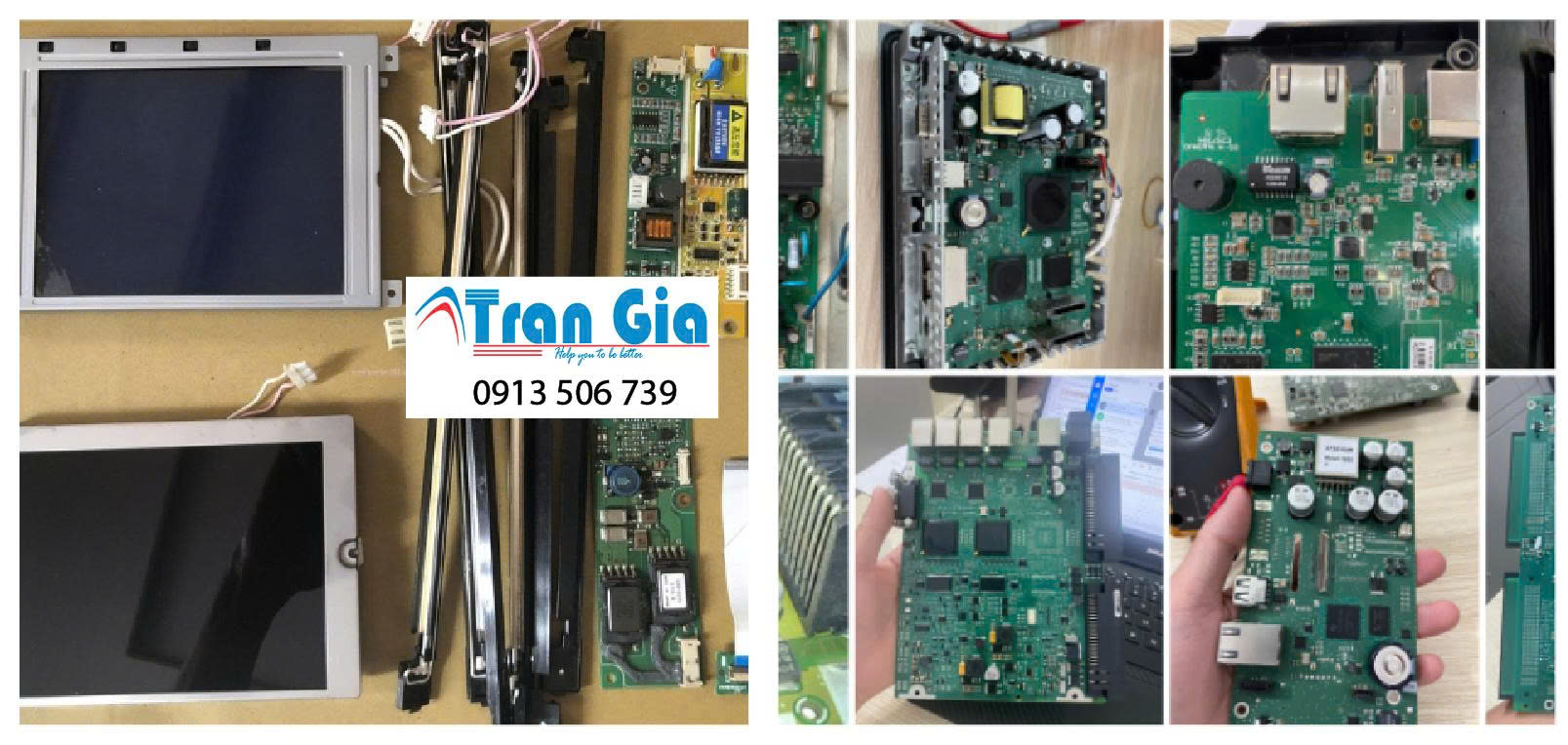

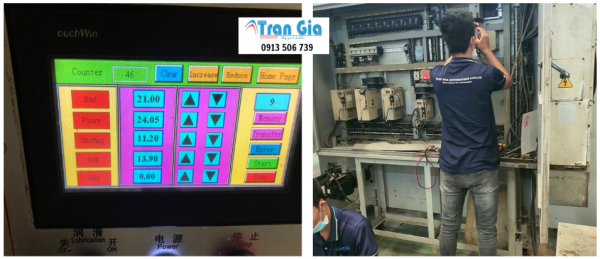

Ảnh sửa chữa phòng kỹ thuật công ty Trần Gia
– Các khu vực chúng tôi cung cấp màn hình UG530H-VS4 bảo hành lên tới 6 tháng: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ Trung tâm chuyên sửa màn hình UG530H-VS4 bảo hành lên tới 6 tháng: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
