TRAN GIA Automation chúng tôi chuyên cung cấp màn hình INVT bảo hành 12 tháng, ngoài ra chúng tôi là Chuyên thay linh kiện, bảo hành, sửa màn hình INVT các lỗi màn hình hiển thị bị tối, đèn nền không sáng nhanh chóng toàn quốc với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng

Hướng dẫn chi tiết các bước sửa lỗi màn hình INVT

Bước 1: Xác định loại lỗi

• Quan sát trạng thái của màn hình
• Kiểm tra nguồn, kết nối vật lý
• Ghi nhận mã lỗi (nếu có) hiển thị trên màn hình

Bước 2: Kiểm tra phần mềm và kết nối

• Cài đặt DOPSoft 4.x (phiên bản phù hợp)
• Dùng cáp USB để kết nối HMI với máy tính
• Mở phần mềm và chọn đúng model DOP-103BQ
• Tải lại chương trình hoặc firmware nếu cần

Bước 3: Kiểm tra phần cứng

• Dùng đồng hồ đo kiểm tra các chân nguồn 24VDC
• Thử thay cáp truyền thông
• Quan sát bo mạch (nếu mở được) xem có chập cháy, phồng tụ, oxy hóa không

Bước 4: Hiệu chỉnh cảm ứng

• Nếu cảm ứng sai lệch, vào chế độ hiệu chỉnh:
  1. Nhấn giữ vào góc trái hoặc phải khi khởi động
  2. Làm theo hướng dẫn trên màn hình để hiệu chỉnh
  3. Lưu và khởi động lại

Bước 5: Thay thế linh kiện (nếu cần)

Nếu màn hình bị lỗi nặng như:

• Không lên nguồn sau khi kiểm tra nguồn OK
• Màn hình bị nứt, hỏng cảm ứng hoàn toàn
• Hư bo mạch không thể sửa

Sửa màn hình INVT các lỗi màn hình hiển thị bị tối, đèn nền không sáng

1. Nguyên nhân gây lỗi màn hình tối, không sáng đèn nền

• Đèn nền (Backlight) hỏng

LED nền xuống cấp hoặc cháy khiến màn hình tối gần như hoàn toàn. Khi chiếu đèn vào vẫn thấy nội dung mờ.

• Mạch cấp nguồn cho đèn nền lỗi

IC nguồn LED, tụ lọc hoặc mạch boost mất khả năng kích sáng.

• LCD bị lão hóa

Tinh thể lỏng xuống cấp khiến hình tối, loang hoặc không đều.

• Cáp LCD lỏng hoặc chập

Cáp FFC bị oxy hóa làm hình lúc sáng lúc tối hoặc không hiển thị.

• Nguồn 24V không ổn định

Nguồn yếu khiến đèn nền không đủ dòng để hoạt động.

2. Cách kiểm tra nhanh trước khi gửi sửa

• Chiếu đèn pin vào màn hình: nếu thấy giao diện mờ → lỗi đèn nền.
• Kiểm tra nguồn 24V ổn định.
• Khởi động lại để loại trừ lỗi nguồn tạm thời.
• Lắc nhẹ viền màn hình xem ánh sáng có thay đổi không → nghi cáp LCD lỏng.

Hướng dẫn cách sửa một số lỗi thường gặp của màn hình Mitsubishi

1. Màn hình không lên nguồn

Biểu hiện:

• Không sáng đèn, không hiện logo Mitsubishi.

• Không có phản hồi khi cấp nguồn.

Nguyên nhân:

• Nguồn cấp sai hoặc yếu (thường 24VDC).

• Đấu ngược cực tính nguồn.

• Cầu chì hoặc diode bảo vệ cháy.

• Bo nguồn hoặc IC nguồn bị hỏng.

Cách kiểm tra & xử lý:

1. Dùng đồng hồ đo kiểm tra điện áp cấp vào (đảm bảo 24V ±10%).

2. Kiểm tra cực tính (+/-) và dây nguồn có bị sụt áp.

3. Mở máy kiểm tra cầu chì bảo vệ, thay nếu đứt.

4. Nếu có nguồn mà máy vẫn chết, kiểm tra mạch nguồn, IC regulator, tụ lọc.
   → Trường hợp bo nguồn chết: cần thay linh kiện hoặc bo nguồn mới.

 2. Màn hình lên nguồn nhưng không hiển thị

Biểu hiện:

• Có đèn báo nguồn, nhưng không thấy hình.

• Có thể vẫn thao tác cảm ứng, hoặc nghe relay “tạch” khi khởi động.

Nguyên nhân:

• Hỏng LCD hoặc đèn nền.

• Lỏng cáp nối giữa LCD và main.

• Hư IC điều khiển hiển thị.

Cách xử lý:

1. Chiếu đèn pin vào màn hình – nếu thấy mờ giao diện → hỏng đèn nền.

2. Mở ra kiểm tra cáp LCD, vệ sinh và gắn lại chắc chắn.

3. Nếu LCD bị sọc, trắng hoặc không sáng → thay panel LCD tương thích đúng model.

 3. Màn hình chỉ hiện logo Mitsubishi rồi treo

Biểu hiện:

• Màn hình khởi động nhưng dừng ở logo, không vào giao diện chính.

Nguyên nhân:

• Lỗi phần mềm (firmware) hoặc project bị hỏng.

• Bộ nhớ flash trong HMI lỗi.

Cách xử lý:

1. Kết nối HMI với máy tính qua cáp USB hoặc Ethernet.

2. Dùng phần mềm GT Designer3 hoặc GT Works3 để nạp lại project.

3. Nếu không vào được project, dùng GT Recovery để nạp lại firmware.

4. Nếu vẫn treo, cần kiểm tra lại IC flash hoặc mainboard.

 4. Màn hình bị loạn cảm ứng / liệt cảm ứng

Biểu hiện:

• Chạm sai vị trí, không nhận thao tác hoặc tự nhảy.

Nguyên nhân:

• Lớp cảm ứng (film touch) bị chai, ẩm hoặc rách.

• Cáp cảm ứng lỏng hoặc gãy.

• IC điều khiển cảm ứng bị lỗi.

Cách xử lý:

1. Vệ sinh bề mặt cảm ứng sạch bụi, dầu.

2. Kiểm tra cáp cảm ứng, cắm lại chắc chắn.

3. Nếu vẫn không hoạt động → thay tấm cảm ứng mới đúng model.

4. Sau khi thay, vào System Menu → Calibration để hiệu chỉnh lại điểm chạm.

 5. Màn hình tự tắt mở, reset liên tục

Biểu hiện:

• HMI đang chạy thì tự khởi động lại.

Nguyên nhân:

• Nguồn không ổn định (dao động dưới 22V).

• Bo nguồn yếu, IC nguồn lỗi.

• Firmware lỗi hoặc CPU treo.

Cách xử lý:

1. Đo điện áp 24VDC khi chạy, đảm bảo ổn định.

2. Thử cấp nguồn riêng để loại trừ lỗi từ tủ điện.

3. Nếu vẫn reset, kiểm tra mạch nguồn và CPU.

4. Cập nhật lại firmware mới từ GT Designer3.

6. HMI không kết nối được với PLC Mitsubishi

Biểu hiện:

• Thông báo “Communication error”, “PLC not found”.

Nguyên nhân:

• Sai cổng COM, baud rate hoặc cấu hình kết nối.

• Cáp truyền thông hư, lỏng.

• PLC hoặc HMI dùng firmware không tương thích.

Cách xử lý:

1. Kiểm tra lại cấu hình truyền thông trong GT Designer3 (RS232/485/Ethernet).

2. Đảm bảo địa chỉ, baud rate, parity trùng với PLC.

3. Thử thay cáp hoặc đổi cổng kết nối.

4. Cập nhật firmware cho HMI và PLC nếu cần.

 7. Màn hình hiển thị sai màu, loang màu hoặc có đốm đen

Biểu hiện:

• Màn hình hiển thị lệch màu, mờ, hoặc loang sáng.

Nguyên nhân:

• Đèn nền LED hỏng, LCD xuống cấp.

• Tấm phản quang bị ẩm, hỏng lớp keo.

Cách xử lý:

• Thay LED backlight hoặc panel LCD mới.

• Dán keo chống ẩm khi lắp lại để kéo dài tuổi thọ.

Các dòng màn hình HMI INVT đã sửa chữa

Dòng iE Series (HMI phổ biến, cảm ứng)

• iE100, iE101, iE102

• iE107, iE110, iE115

• iE120, iE125, iE150

Dòng iE Touch / iE Plus Series

• iE10T, iE12T, iE15T

• iE17T, iE20T, iE22T

• iE24T, iE27T

Dòng LSM / LSC Series (HMI mini và panel tích hợp)

• LSM070, LSM100, LSM120

• LSC070, LSC100, LSC120

Dòng đời cũ hoặc đặc thù

• HMI INVT model IE70, IE100, IE120

• HMI INVT kết nối trực tiếp với PLC hoặc biến tần INVT.

Các vấn đề thường gặp khi sửa màn hình INVT

• Màn hình Hmi INVT bị nứt, vỡ màn hình.
• Sửa chữa Hmi INVT bị hư nguồn.
• Hmi INVT có nguồn nhưng màn hình không hiển thị.
• Màn hình INVT bị mất cảm ứng, cảm ứng không nhạy, màn hình bị treo, bị đơ.
• Sửa chữa màn hình Hmi hiển thị nhưng không thao tác được trên màn hình.
• Sửa chữa màn hình Hmi INVT không kết nối được với PLC.
• Sửa chữa hmi INVT có nguồn nhưng không hiển thị màn hình.
• Sửa chữa các loại Hmi INVT bị chập bàn phím.
• Sửa chữa Hmi bị nổ bo mạch, nổ tụ.
• Hmi INVT bị chấm đen, bị mờ, hiển thị sọc màu trên màn hình.
• Sửa Hmi INVT hiển thị màn hình xanh.

Sao lưu dữ liệu (backups data) Hmi INVT từ máy cũ sang máy mới.

• Khắc phục sự cố, bảo hành, xử lý lỗi Màn hình Hmi INVT bị nứt, vỡ màn hình.
• Khắc phục sự cố, bảo hành, xử lý lỗi Sửa chữa Hmi INVT bị hư nguồn.
• Khắc phục sự cố, bảo hành, xử lý lỗi Hmi INVT có nguồn nhưng màn hình không hiển thị.
• Khắc phục sự cố, bảo hành, xử lý lỗi Màn hình INVT bị mất cảm ứng, cảm ứng không nhạy, màn hình bị treo, bị đơ.
• Khắc phục sự cố, bảo hành, xử lý lỗi Sửa chữa màn hình Hmi hiển thị nhưng không thao tác được trên màn hình.
• Khắc phục sự cố, bảo hành, xử lý lỗi Sửa chữa màn hình Hmi INVT không kết nối được với PLC.
• Khắc phục sự cố, bảo hành, xử lý lỗi Sửa chữa hmi INVT có nguồn nhưng không hiển thị màn hình.
• Khắc phục sự cố, bảo hành, xử lý lỗi Sửa chữa các loại Hmi INVT bị chập bàn phím.
• Khắc phục sự cố, bảo hành, xử lý lỗi Sửa chữa Hmi bị nổ bo mạch, nổ tụ.
• Khắc phục sự cố, bảo hành, xử lý lỗi Hmi INVT bị chấm đen, bị mờ, hiển thị sọc màu trên màn hình.
• Khắc phục sự cố, bảo hành, xử lý lỗi Sửa Hmi INVT hiển thị màn hình xanh.
• Khắc phục sự cố, bảo hành, xử lý lỗi Sao lưu dữ liệu (backups data) Hmi INVT từ máy cũ sang máy mới.

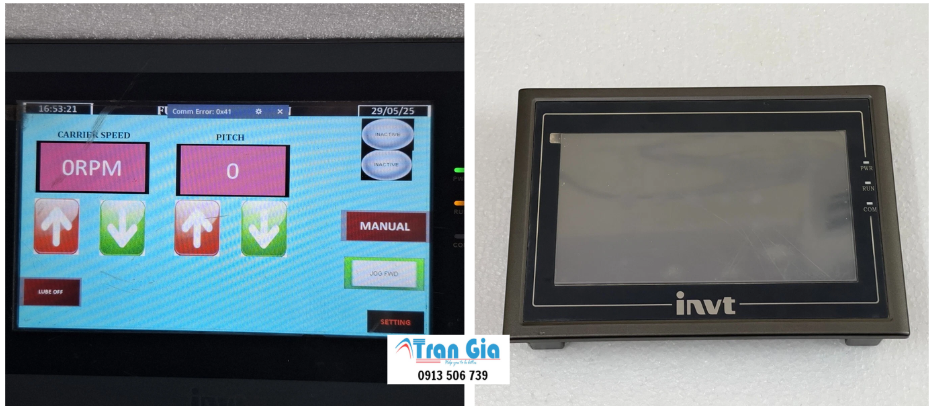

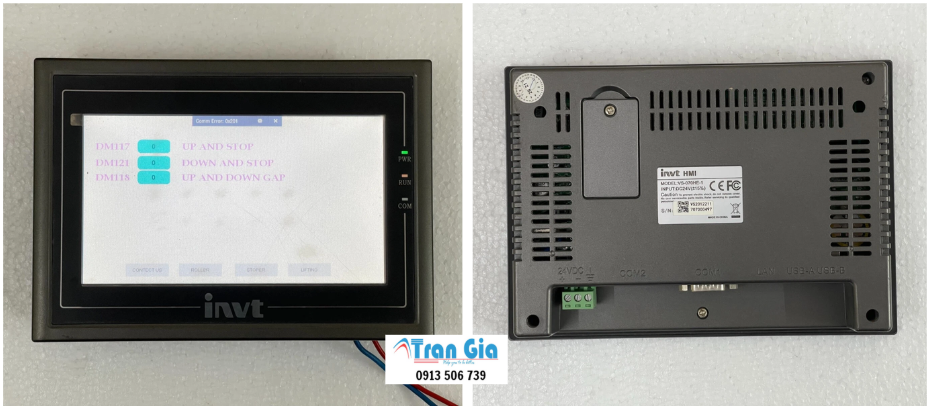

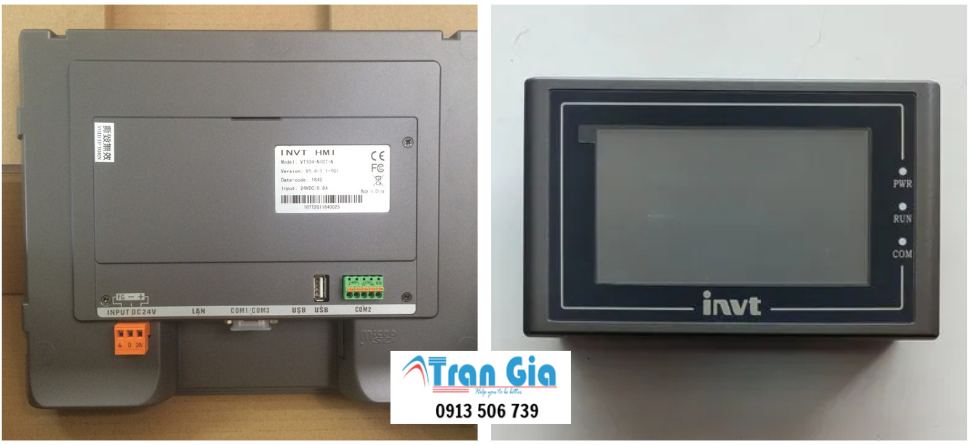

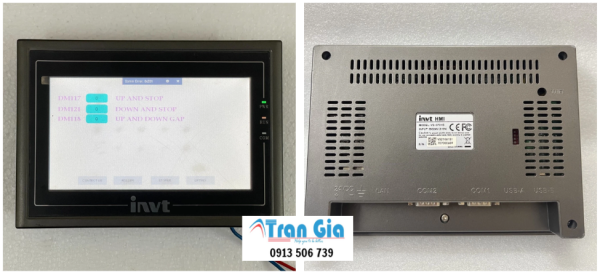

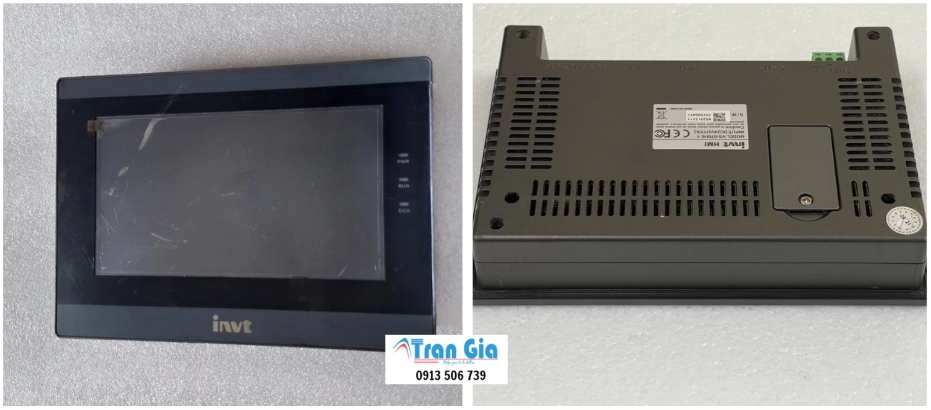

Dưới đây là một số hình ảnh màn hình HMI đang trong quá trình sửa chữa tại TRAN GIA

Dịch vụ của TRAN GIA Sửa màn hình HMI INVT

-Chuyên Nhận sửa chữa màn hình HMi khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển, màn hình BOP hiển thị,…

– Sửa chữa màn hình HMI, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, TRẦN GIA sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng

Quy trình sửa màn Hình HMI công nghiệp

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Chuyên thay linh kiện, bảo hành, sửa màn hình INVT các lỗi màn hình hiển thị bị tối, đèn nền không sáng nhanh chóng toàn quốc

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng
