Giải Pháp Khắc Phục Triệt Để Lỗi Màn Hình LCD Công Nghiệp Bị Ố Nám, Tối Màu, Mờ Chữ

Quy Trình Sửa Khẩn Cấp Màn Hình OP325-A Lỗi Truyền Thông PLC Và Thay Tấm Phím Bấm

Trong các dây chuyền sản xuất tự động hóa quy mô vừa và nhỏ, màn hình Text HMI Touchwin OP325-A là thiết bị giao tiếp cốt lõi. Khi màn hình này đột ngột gặp lỗi không kết nối được với PLC (Lỗi truyền thông) hoặc bị liệt toàn bộ hệ thống phím bấm, máy móc sẽ ngay lập tức rơi vào trạng thái “tê liệt”.

Để giúp các nhà xưởng giải quyết bài toán tiến độ, bài viết dưới đây sẽ chia sẻ quy trình xử lý khẩn cấp hai pan bệnh kinh điển này để đưa dây chuyền trở lại hoạt động trong thời gian ngắn nhất.

1. Xử Lý Khẩn Cấp Lỗi Truyền Thông PLC Trên Màn Hình OP325-A

Hiện tượng nhận biết:

Màn hình vẫn lên nguồn bình thường nhưng hiển thị thông báo lỗi như: “PLC Connecting…”, “Communication Error”, hoặc tất cả các ô dữ liệu số (Data) đều hiển thị các ký tự bất thường và không thể nhận lệnh từ PLC.

Quy trình kiểm tra và cô lập lỗi cấp tốc:

• Bước 1: Kiểm tra cáp kết nối (Cáp truyền thông): Dòng OP325-A thường kết nối với PLC (Mitsubishi, Delta, Siemens S7-200,…) qua chuẩn RS232 hoặc RS485 (cổng DB9). Kỹ thuật viên cần dùng đồng hồ đo vạn năng kiểm tra tính thông mạch của từng lõi dây trong cáp. Sức rung lắc của máy công nghiệp rất dễ làm bong chân hàn bên trong đầu jack DB9.

• Bước 2: Đo đạc điện áp cổng truyền thông trên HMI: Nếu cáp truyền thông tốt, tháo vỏ màn hình và kiểm tra bo mạch chính. Đo kiểm các linh kiện bảo vệ đường truyền như IC giao tiếp (thường là các dòng IC RS232/RS485 như MAX232, MAX485 hoặc tương đương), các diode TVS chống sét lan truyền và điện trở dòng.

• Bước 3: Khắc phục phần cứng: Trong 80% trường hợp lỗi truyền thông nặng (do xung điện hoặc cắm rút cáp khi đang có điện), IC driver truyền thông sẽ bị đánh thủng. Quy trình khẩn cấp yêu cầu tiến hành thay thế nhanh IC giao tiếp chính hãng, gia cố lại chân cổng COM DB9 bằng thiếc hàn chất lượng cao để đảm bảo tín hiệu truyền suốt ổn định.

2. Quy Trình Thay Thế Tấm Mặt Phím Bấm Màn Hình OP325-A Lấy Liền

Do đặc thù của OP325-A là dòng màn hình hiển thị Text sử dụng phím bấm vật lý (Phím cơ ma trận) chứ không phải màn hình cảm ứng, nên các nút nhấn như Enter, Esc, Mũi tên, hoặc phím chức năng F1 – F7 là nơi chịu lực tác động liên tục từ công nhân.

Các dấu hiệu cần thay mặt phím ngay:

• Phím bấm bị liệt hoàn toàn, ấn mạnh không có tác dụng.

• Mặt phím bị rách vỏ nilon bên ngoài khiến dầu mỡ, nước hoặc bụi bẩn lọt vào trong.

• Lỗi dính phím: Màn hình tự động nhảy lệnh hoặc liên tục lặp lại một thao tác như có người đang ấn giữ nút.

Quy trình thay tấm phím chuẩn kỹ thuật:

• Bước 1: Tách bo mạch và rã keo mặt phím cũ: Tháo toàn bộ bo mạch điện tử ra khỏi khung vỏ nhựa để cách ly nhiệt. Dùng máy khò nhiệt nhẹ xung quanh viền mặt trước của màn hình để lớp keo dán cũ bong ra, sau đó bóc bỏ tấm mặt phím hỏng.

• Bước 2: Vệ sinh bề mặt khung nhựa: Dùng dung dịch Axeton hoặc cồn chuyên dụng tẩy sạch hoàn toàn lớp keo cũ còn sót lại trên khung nhựa. Bề mặt phải phẳng và sạch tuyệt đối thì tấm phím mới dán vào mới khít, tránh được nước và bụi lọt vào sau này.

• Bước 3: Lắp đặt tấm phím cơ mới: Luồn bẹ cáp ma trận phím qua khe hở của vỏ nhựa, căn chỉnh chính xác các góc và tiến hành dán chặt tấm mặt phím mới (chính hãng Touchwin) lên mặt trước.

• Bước 4: Kết nối và kiểm tra độ nảy: Cắm bẹ cáp phím vào socket trên bo mạch chính, khóa chặt chốt giữ cáp. Tiến hành test thử độ nhạy bằng cách nhấn lần lượt từng phím, đảm bảo tiếng “tạch” nhẹ góc phím dứt khoát và màn hình phản hồi ngay lập tức.

3. Dịch Vụ Sửa Chữa Khẩn Cấp HMI Touchwin OP325-A Lấy Liền Tại Chỗ

Nếu nhà xưởng của bạn không có sẵn linh kiện thay thế (IC nguồn, IC truyền thông, Tấm mặt phím dán) hoặc không có thiết bị khò hàn chuyên dụng, việc tự xử lý có thể làm rách bẹ cáp hoặc bong mạch in.

Trung tâm sửa chữa tự động hóa của chúng tôi cung cấp giải pháp Sửa khẩn cấp màn hình Touchwin OP325-A lấy liền từ 30 – 60 phút:

• Linh kiện sẵn kho 100%: Luôn lưu kho số lượng lớn tấm mặt phím dán OP325-A mới, IC truyền thông, LCD hiển thị.

• Bảo toàn dữ liệu tuyệt đối: Quá trình thay phím và sửa lỗi truyền thông hoàn toàn tách biệt với chip nhớ Flash. Chương trình máy (Code) của bạn được giữ nguyên vẹn 100%.

• Kiểm tra truyền thông thực tế: Chúng tôi có sẵn các dòng PLC phổ biến (Mitsubishi, Delta, Siemens) tại bàn kỹ thuật để test truyền thông thực tế của màn hình trước khi bàn giao.

• Chính sách bảo hành uy tín: Bảo hành từ 3 – 6 tháng cho mọi linh kiện thay thế.

Bảng Tra Cứu Mã Lỗi Khẩn Cấp Trên Màn Hình Text Touchwin OP325-A

Màn hình text OP325-A (Xinje) dù có giao diện đơn giản nhưng khi xảy ra xung đột phần cứng hoặc lỗi kết nối, thiết bị sẽ phát ra các cảnh báo hệ thống mã hóa. Nếu không hiểu rõ ý nghĩa của các mã lỗi này, kỹ thuật viên nhà xưởng sẽ mất rất nhiều thời gian loay hoay tìm nguyên nhân.

Dưới đây là tổng hợp các mã lỗi, biểu hiện hệ thống thường gặp nhất trên OP325-A và phương án xử lý khẩn cấp để đưa máy hoạt động trở lại.

1. Lỗi Cảnh Báo Hệ Thống (System Error Codes) Trên Màn Hình

Khi khởi động hoặc đang chạy, nếu màn hình hiển thị các dòng mã dưới đây, lỗi đang nằm ở phần cứng hoặc firmware của chính HMI:

Mã lỗi: “Screen Data Error” hoặc “No Screen Data”

• Ý nghĩa: Bộ nhớ Flash chứa giao diện phần mềm của màn hình đang bị trống hoặc bị lỗi phân vùng dữ liệu.

• Nguyên nhân: Do quá trình nạp chương trình trước đó bị ngắt quãng, hoặc chip nhớ ROM của OP325-A bị hỏng do sốc điện.

• Xử lý nhanh: Thử dùng phần mềm OP320/OP325 để nạp lại (Download) lại file chương trình gốc. Nếu phần mềm báo lỗi “Write Timeout” hoặc không thể nạp, bắt buộc phải thay chip nhớ dán trên bo mạch.

Hiện tượng: Bấm phím phát tiếng tít liên tục nhưng không chuyển trang

• Ý nghĩa: Lỗi dính phím cơ học (Key Stuck).

• Nguyên nhân: Tấm màng phím phía trước bị rách hoặc bị lọt dầu mỡ, làm chập mạch tiếp điểm bấm, khiến vi xử lý hiểu lầm là người dùng đang ấn giữ nút vô thời hạn.

• Xử lý nhanh: Cách ly tạm thời bẹ cáp phím bấm ra khỏi bo mạch để kiểm tra xem tiếng tít có dừng lại không. Nếu dừng, lỗi chắc chắn do tấm mặt phím và cần thay tấm phím dán mới.

2. Lỗi Kết Nối Và Đồng Bộ Với Các Dòng PLC Thông Dụng

Khi OP325-A hiển thị dòng chữ “PLC Connecting…” hoặc “Comm. Error” hoài không tắt, hãy kiểm tra phân vùng theo từng dòng PLC kết nối cụ thể:

Kết nối với PLC Mitsubishi (Dòng FX1N, FX2N, FX3U)

• Biểu hiện: Màn hình đứng im ở trạng thái kết nối, không đọc được giá trị thanh ghi D hay bit M.

• Điểm cần kiểm tra: Dòng OP325-A kết nối với cổng tròn 8 chân (RS422) của PLC FX. Hãy kiểm tra xem chân số 1, 2, 4, 7 trên đầu cáp có bị bong mối hàn không. Ngoài ra, hãy vào phần mềm lập trình cấu hình lại thông số truyền thông (Baudrate thường là 9600, Data bits: 7, Stop bits: 1, Parity: Even).

Kết nối với PLC Delta (Dòng DVP-Slim, DVP-ES)

• Biểu hiện: Lỗi truyền thông xảy ra ngay khi biến tần bên cạnh khởi động.

• Điểm cần kiểm tra: PLC Delta thường truyền thông qua chuẩn RS485 (chân + và -). Khoảng cách dây quá dài hoặc đi chung máng cáp động lực với biến tần sẽ gây nhiễu nặng, làm đứt mạch tín hiệu của OP325-A.

• Xử lý nhanh: Sử dụng dây cáp bọc chống nhiễu (Shielded), tiếp địa vỏ máy và thay thế IC truyền thông RS485 (MAX485) loại chịu dòng cách ly cao cho màn hình.

3. Quy Trình Sửa Chữa Và Cứu Hộ Lỗi OP325-A Tại Trung Tâm

Đối với các lỗi sâu liên quan đến phần cứng mạch in hoặc lỗi chip xử lý không nhận cổng COM, việc tự xử lý tại nhà xưởng nếu không có linh kiện thay thế chuẩn thông số sẽ rất dễ làm pan bệnh nặng hơn.

Trung tâm tự động hóa của chúng tôi chuyên tiếp nhận và xử lý khẩn cấp các ca bệnh khó trên Touchwin/Xinje OP325-A:

• Sửa lỗi truyền thông lấy liền: Thay thế IC giao tiếp chính hãng, khôi phục đường mạch truyền thông bị cháy do chập điện lưới.

• Thay thế mặt phím bấm cấp tốc: Luôn sẵn kho tấm dán phím cơ OP325-A mới 100%, thay thế nhanh gọn, thẩm mỹ trong vòng 30 phút.

• Khắc phục lỗi bo nguồn và hiển thị: Xử lý triệt để lỗi mất nguồn 24V, lỗi LCD nhòe chữ, mất nét do già hóa linh kiện.

• Cam kết vàng: Giữ nguyên vẹn 100% chương trình máy bên trong thiết bị, không cần lập trình lại từ đầu.

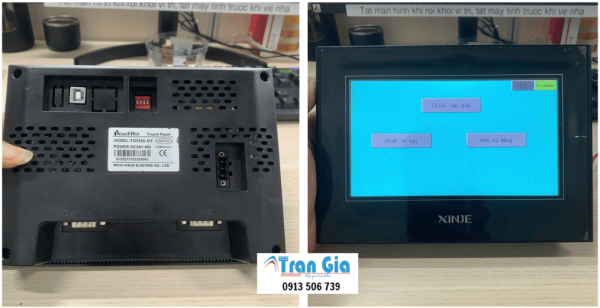

Hình ảnh sửa màn hình HMI đang trong quá trình sửa chữa tại Trần Gia Automation

Nguy Hại Từ Việc Thay Phím Bấm Và Sửa Lỗi Truyền Thông OP325-A Giá Rẻ Kém Chất Lượng

Màn hình Text Touchwin OP325-A là thiết bị có giá thành rất rẻ trên thị trường, do đó dịch vụ sửa chữa dòng màn hình này cũng có sự cạnh tranh gay gắt về giá. Đánh vào tâm lý tiết kiệm của chủ xưởng, nhiều đơn vị nhận sửa lỗi liệt phím, mất kết nối PLC với mức giá “siêu rẻ”.

Tuy nhiên, đằng sau mức giá rẻ đó là những góc khuất về linh kiện kém chất lượng, có thể khiến màn hình của bạn hỏng nặng hơn, thậm chí gây chập cháy lan sang cả hệ thống PLC đắt tiền.

1. Sự Thật Về Tấm Mặt Phím Dán OP325-A “Hàng Chợ” Giá Rẻ

Tấm mặt phím cơ phía trước là nơi công nhân thao tác hàng ngày. Nhiều nơi sử dụng tấm dán phím gia công giá rẻ, không rõ nguồn gốc với những nhược điểm chí mạng:

• Độ bền cơ học cực thấp: Phím bấm rất cứng, không có độ nảy “tạch tạch” dứt khoát như phím zin. Chỉ sau vài tuần sử dụng, lớp màng kim loại bên dưới bị biến dạng gây ra lỗi liệt phím trở lại hoặc tự động dính phím (HMI tự nhảy lệnh liên tục).

• Lớp nilon bề mặt dễ rách: Lớp nilon mỏng, không có khả năng kháng dầu mỡ và hóa chất công nghiệp. Khi dung môi hoặc dầu máy ngấm qua vết rách vào bo mạch bên trong, nó sẽ làm chập vi xử lý tổng, biến màn hình thành “cục gạch” không thể phục hồi.

Sự khác biệt tại trung tâm chúng tôi: Chúng tôi chỉ sử dụng tấm mặt phím dán nhập khẩu chính hãng Touchwin, bẹ cáp dày dặn, các phím chức năng có độ nảy chuẩn, bề mặt phủ lớp màng nhám chống bám dầu mỡ và chịu được tần suất ấn phím lên đến hàng triệu lần.

2. Rủi Ro Từ Việc Thay IC Truyền Thông Lỗi Bằng Linh Kiện Sắp Chết

Khi OP325-A bị lỗi truyền thông (báo lỗi Connecting hoài không ngắt), nguyên nhân thường do chết IC giao tiếp RS232/RS485.

• Các thợ sửa dạo thường chọn giải pháp thay các con IC driver loại rẻ tiền, không có mạch cách ly chống nhiễu hoặc dùng IC cũ bóc từ các bo mạch nát.

• Hệ lụy là màn hình rất dễ bị mất kết nối lại khi biến tần bên cạnh khởi động (do không chịu được nhiễu tần số cao). Nguy hiểm hơn, nếu gặp sự cố xung điện dòng rò từ tủ điện, con IC chất lượng kém này sẽ bị đánh thủng hoàn toàn và để dòng điện cao áp xông thẳng vào cổng truyền thông của PLC, gây cháy nổ bo mạch CPU của PLC.

Sự khác biệt tại trung tâm chúng tôi: Khối truyền thông được khôi phục bằng IC giao tiếp chính hãng (như MAX232, MAX485 dòng chịu tải công nghiệp cao), có tích hợp bảo vệ chống dòng rò và chống sét lan truyền, giúp đường truyền mượt mà, cách ly hoàn toàn nhiễu từ biến tần hay motor.

3. Quy Trình Sửa Chữa Minh Bạch – Nói Không Với Linh Kiện Kém Chất Lượng

Để khách hàng hoàn toàn an tâm, chúng tôi thiết lập quy trình sửa chữa khẩn cấp lấy liền từ 30 – 60 phút với cam kết tuyệt đối về chất lượng:

• Khách hàng giám sát trực tiếp: Quá trình kỹ thuật viên bóc mặt phím cũ, vệ sinh keo, dán mặt phím mới và thay IC truyền thông được thực hiện công khai ngay tại bàn kỹ thuật.

• Đo kiểm thông số bằng máy chuyên dụng: Sử dụng đồng hồ đo sóng, đo xung để kiểm tra độ ổn định của tín hiệu truyền thông cổng COM trước khi đóng vỏ máy.

• Test thực tế với PLC: Màn hình sau khi sửa xong sẽ được kết nối trực tiếp với PLC Mitsubishi/Delta tại trung tâm để test khả năng nạp/đọc dữ liệu thực tế, đảm bảo không còn một lỗi nhỏ.

• Bảo toàn dữ liệu 100%: Cam kết tuyệt đối không làm ảnh hưởng đến chương trình chạy máy gốc của hệ thống.

• Bảo hành uy tín: Mọi linh kiện phím bấm hay chip giao tiếp thay thế đều được bảo hành từ 3 – 6 tháng đổi mới nếu phát sinh lỗi.

Đừng đánh cược sự ổn định của cả dây chuyền sản xuất bằng những dịch vụ sửa chữa giá rẻ kém chất lượng. Hãy liên hệ ngay với chúng tôi để được thay phím bấm, sửa lỗi truyền thông màn hình OP325-A bằng linh kiện chính hãng chuẩn kỹ thuật!
