TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI PanelMater bảo hành 12 tháng, ngoài ra chúng tôi là Trung tâm sửa chữa màn hình HMI PanelMater uy tín toàn quốc cam kết nhanh hết lỗi uy tín, xử lí nhanh với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng

Các lỗi màn hình thường gặp nói chung cho tất cả các loại HMI PanelMater

– Sửa Màn hình cảm ứng HMI PanelMater bị nứt, vỡ

– Sửa Màn hình cảm ứng HMI PanelMater hiển thị mờ

– Sửa Màn hình cảm ứng HMI PanelMater hiển thị bị chấm đen

– Sửa Màn hình cảm ứng HMI PanelMater bị hiển thị sọc

– Sửa Màn hình cảm ứng HMI PanelMater không hiển thị, không sáng

– Sửa Màn hình cảm ứng HMI PanelMater bị treo (bị đơ), không thể cảm ứng

– Màn hình cảm ứng HMI PanelMater chạm không ăn

– Màn hình cảm ứng HMI PanelMater bị lỗi nguồn, mất nguồn

– Màn hình cảm ứng HMI PanelMater bị lỗi cao áp

– Màn hình cảm ứng HMI PanelMater bị lỗi không kết nối được với PLC

– Màn hình cảm ứng HMI PanelMater bị mất dữ liệu, mất chương trình, cần backup lại dữ liệu

Những bộ phận có khả năng hư hỏng trong quá trình sử dụng màn hình HMI PanelMater

Màn hình  Hmi Proface cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Cấu Tạo Màn hình: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD

Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…

Hư phần hiển thị LCD: Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ

Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình

Hư cổng truyền thông với PLC: Hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm,  Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Bo nguồn: thường là bo chuyển đổi từ nguồn AD/DC sang DC 5V, 12V để cung cấp cho bo CPU. Bo này thường do TDK Japan sản xuất. Bo CPU bao gồm Chip nhớ: RAM, EPROM,… Bo giao tiếp truyền thông RS232/ 422/ 485, USB, Ethernet, Profibus/ CAN Bus (Option) Phần hiển thị LCD, thường Proface sử dụng LCD đến từ các nhà cung cấp LCD hàng đầu Nhật bản như: Kyocera, Sharp, NEC,…Bo cao áp do TDK Japan sản xuất.

Hư Board Nguồn TDK

Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. TH này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.

Phần hiển thị LCD trong màn hình HMI là bộ phận thường xuyên xảy ra hư hỏng. Các triệu chứng hư hỏng bao gồm: Loang LCD, Mờ, phồng rộp, sọc ngang màn hình, sọc dọc màn hình, màn hình không hiển thị được, màn hình bị nhòe,…

Các lỗi thường gặp của màn hình HMI PanelMater

1. Màn hình không lên nguồn

• Nguyên nhân:

  • Nguồn cấp HMI bị mất hoặc không ổn định.

  • Hỏng mạch nguồn bên trong HMI.

  • Đứt cầu chì hoặc cháy linh kiện bảo vệ.

• Giải pháp:

  • Kiểm tra nguồn cấp (24VDC hoặc theo chuẩn thiết bị).

  • Đo kiểm bo nguồn, thay thế tụ, IC nguồn, diode bảo vệ nếu hỏng.

2. Màn hình tối đen, không hiển thị hình ảnh

• Nguyên nhân:

  • Đèn nền (backlight) bị hỏng.

  • Lỗi mạch điều khiển LCD.

  • LCD bị chết hoặc cháy đường tín hiệu.

• Giải pháp:

  • Thay LED backlight hoặc module LCD.

  • Kiểm tra mạch cấp cho LCD.

3. Màn hình bị sọc ngang/dọc, nhòe, ố vàng

• Nguyên nhân:

  • LCD xuống cấp do nhiệt độ, môi trường ẩm.

  • Dây cáp tín hiệu LCD lỏng hoặc hỏng.

  • Lỗi IC điều khiển LCD.

• Giải pháp:

  • Thay cáp tín hiệu hoặc thay LCD.

  • Kiểm tra mạch xử lý hiển thị.

4. Lỗi cảm ứng (bấm không ăn, loạn cảm ứng, liệt một phần)

• Nguyên nhân:

  • Tấm cảm ứng bị nứt/vỡ hoặc lão hóa.

  • Dây tín hiệu cảm ứng bị đứt, oxy hóa.

  • Lỗi chip điều khiển touch.

• Giải pháp:

  • Thay tấm cảm ứng mới.

  • Kiểm tra, vệ sinh hoặc thay bo mạch cảm ứng.

5. Không kết nối được với PLC/thiết bị

• Nguyên nhân:

  • Sai cấu hình truyền thông (baudrate, parity, protocol…).

  • Dây cáp kết nối RS232/RS485/Ethernet bị lỗi.

  • Cổng truyền thông HMI hỏng.

• Giải pháp:

  • Kiểm tra lại cấu hình trên phần mềm.

  • Đổi cáp kết nối, kiểm tra bằng thiết bị khác.

  • Sửa hoặc thay cổng truyền thông.

6. Treo logo, khởi động không vào màn hình chính

• Nguyên nhân:

  • Lỗi firmware hoặc phần mềm HMI.

  • Lỗi thẻ nhớ/flash lưu chương trình.

  • IC nhớ hỏng.

• Giải pháp:

  • Nạp lại firmware.

  • Thay chip nhớ hoặc thẻ nhớ chương trình.

Các bước sửa màn hình cảm ứng HMI PanelMater

Bước 1: Xác định lỗi

• Kiểm tra các dấu hiệu bên ngoài:
  • Quan sát màn hình cảm ứng PanelMater có bị nứt vỡ, trầy xước hay không?
  • Kiểm tra các cổng kết nối có bị lỏng lẻo hay hư hỏng hay không?
• Kiểm tra chức năng:
  • Bật/tắt màn hình để kiểm tra nguồn điện.
  • Sử dụng các nút bấm chức năng để kiểm tra cảm ứng.
  • Kiểm tra các chức năng hiển thị và điều khiển của màn hình.
• Sử dụng phần mềm chẩn đoán:
  • Sử dụng phần mềm chuyên dụng của Delta để chẩn đoán lỗi.
  • Tham khảo hướng dẫn sử dụng phần mềm để xác định nguyên nhân lỗi.

Bước 2: Khắc phục lỗi

Thay thế linh kiện:

• • Thay thế màn hình LCD nếu bị nứt vỡ, hư hỏng.
  • Thay thế màn hình cảm ứng PanelMater nếu bị bám bẩn, trầy xước, hoặc hư hỏng.
  • Thay thế bo mạch chủ nếu bị hư hỏng, chập cháy.
• Cập nhật phần mềm:
  • Cập nhật phần mềm hệ thống hoặc phần mềm ứng dụng lên phiên bản mới nhất.
  • Tham khảo hướng dẫn cập nhật phần mềm của PanelMater
• Cài đặt lại phần mềm:
  • Cài đặt lại phần mềm gốc cho màn hình nếu lỗi do phần mềm.
  • Tham khảo hướng dẫn cài đặt phần mềm của PanelMater

Các dòng màn hình HMI PanelMater chúng tôi chuyên nhận tấm kính cảm ứng & sửa chữa

Trong quá trình vận hành, màn hình HMI PanelMaster thường gặp lỗi ở tấm LCD do tuổi thọ linh kiện, môi trường làm việc khắc nghiệt hoặc va chạm. Các lỗi LCD phổ biến:

• Màn hình bị ố vàng, nhòe màu, hiển thị không rõ.

• Màn hình trắng xóa hoặc tối đen, không lên hình.

• Hiển thị chập chờn, lúc có hình lúc không.

• Xuất hiện sọc ngang/dọc, loang màu.

• LCD bị nứt vỡ do va chạm.

–  Các model HMI PanelMaster chúng tôi thường sửa LCD

• PM-043, PM-070, PM-100 (dòng phổ biến cho máy móc công nghiệp).

• PM-043W, PM-070W, PM-100W (phiên bản wide screen).

• PM-121 và các dòng kích thước lớn.

• Các phiên bản PM Series khác theo yêu cầu khách hàng.

–  Kinh nghiệm & giải pháp

• Thay thế LCD mới chính hãng hoặc tương thích chất lượng cao.

• Khắc phục lỗi hiển thị sọc, loang màu, nhòe chữ.

• Kiểm tra và xử lý kèm lỗi inverter, đèn nền (backlight), cáp tín hiệu LCD.

• Vệ sinh và gia cố lại màn hình để tăng tuổi thọ.

–  Với đội ngũ kỹ thuật chuyên HMI, chúng tôi cam kết:

• Xác định chính xác nguyên nhân hỏng LCD.

• Sửa chữa nhanh chóng, tiết kiệm chi phí so với thay nguyên bộ.

• Bảo hành rõ ràng sau sửa chữa.

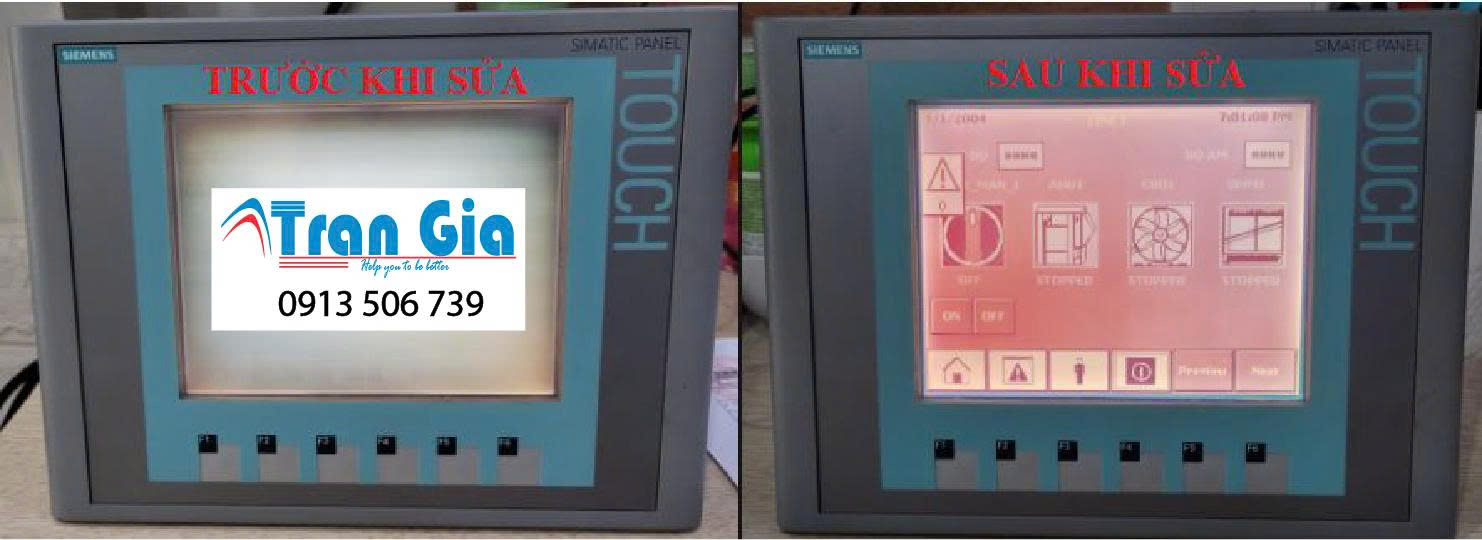

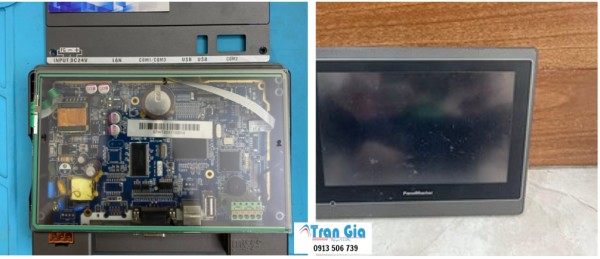

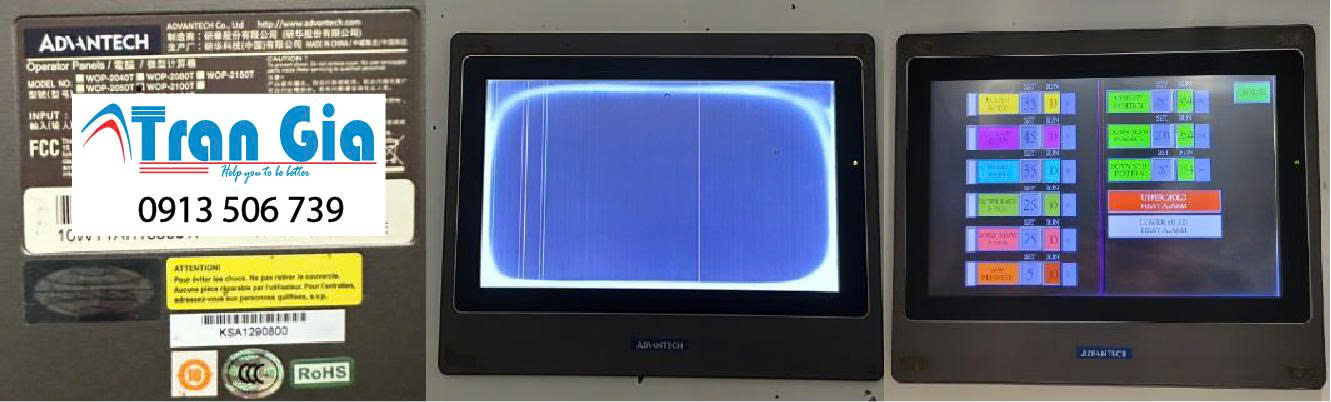

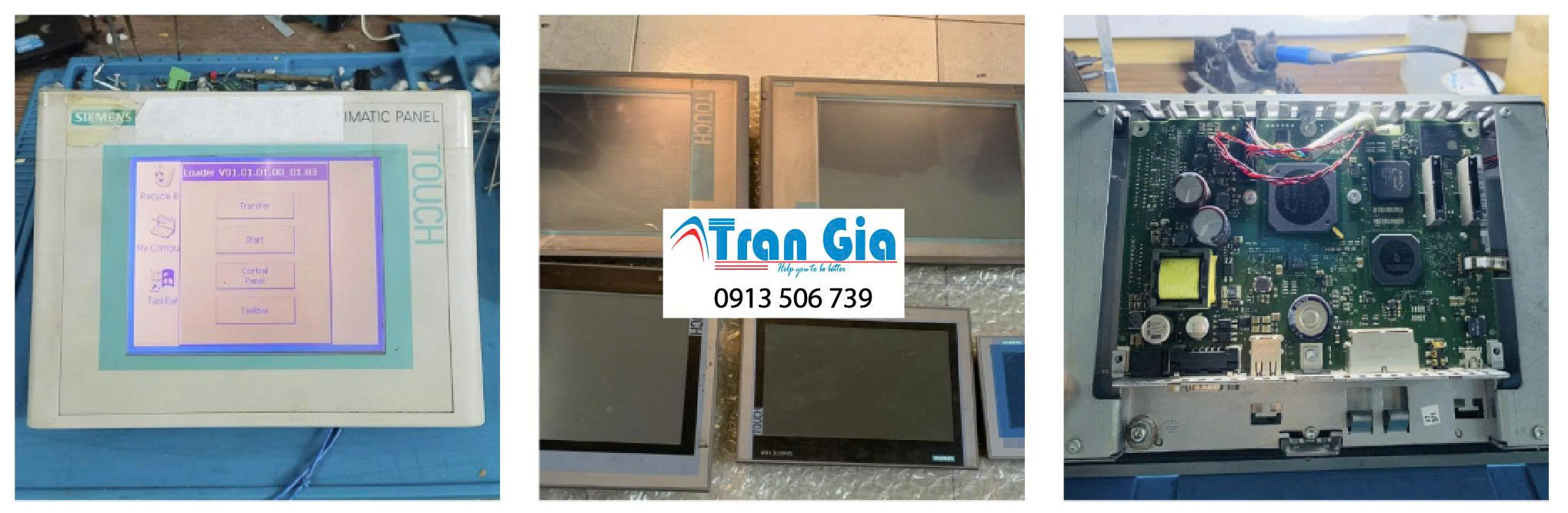

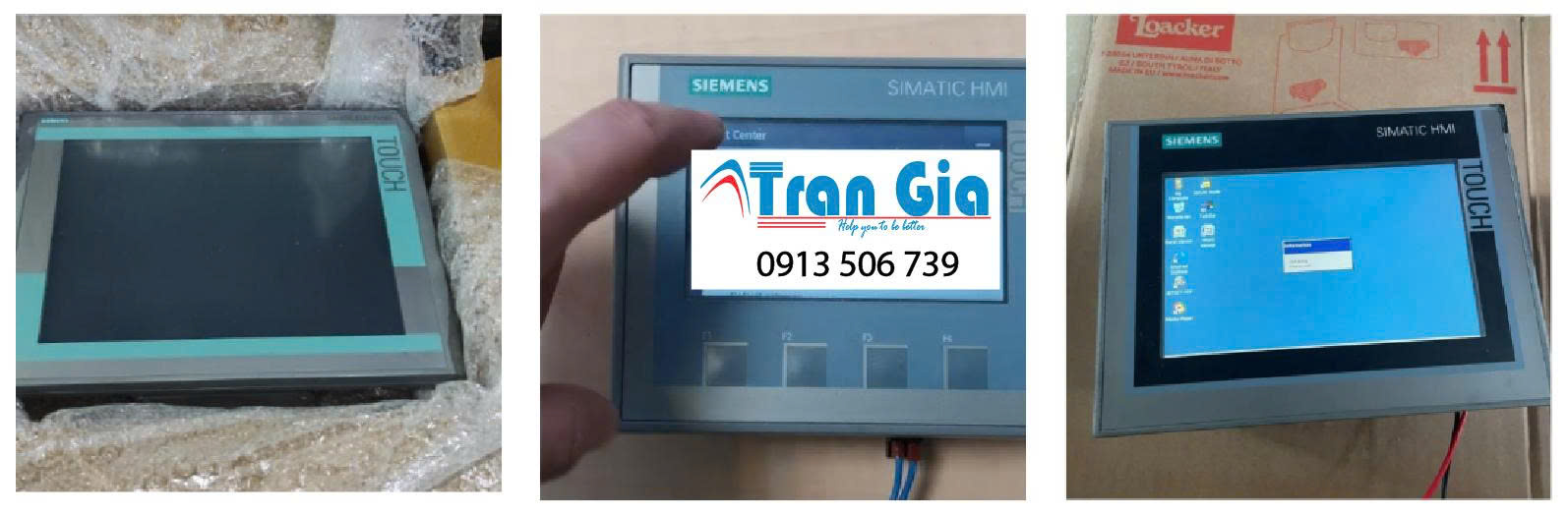

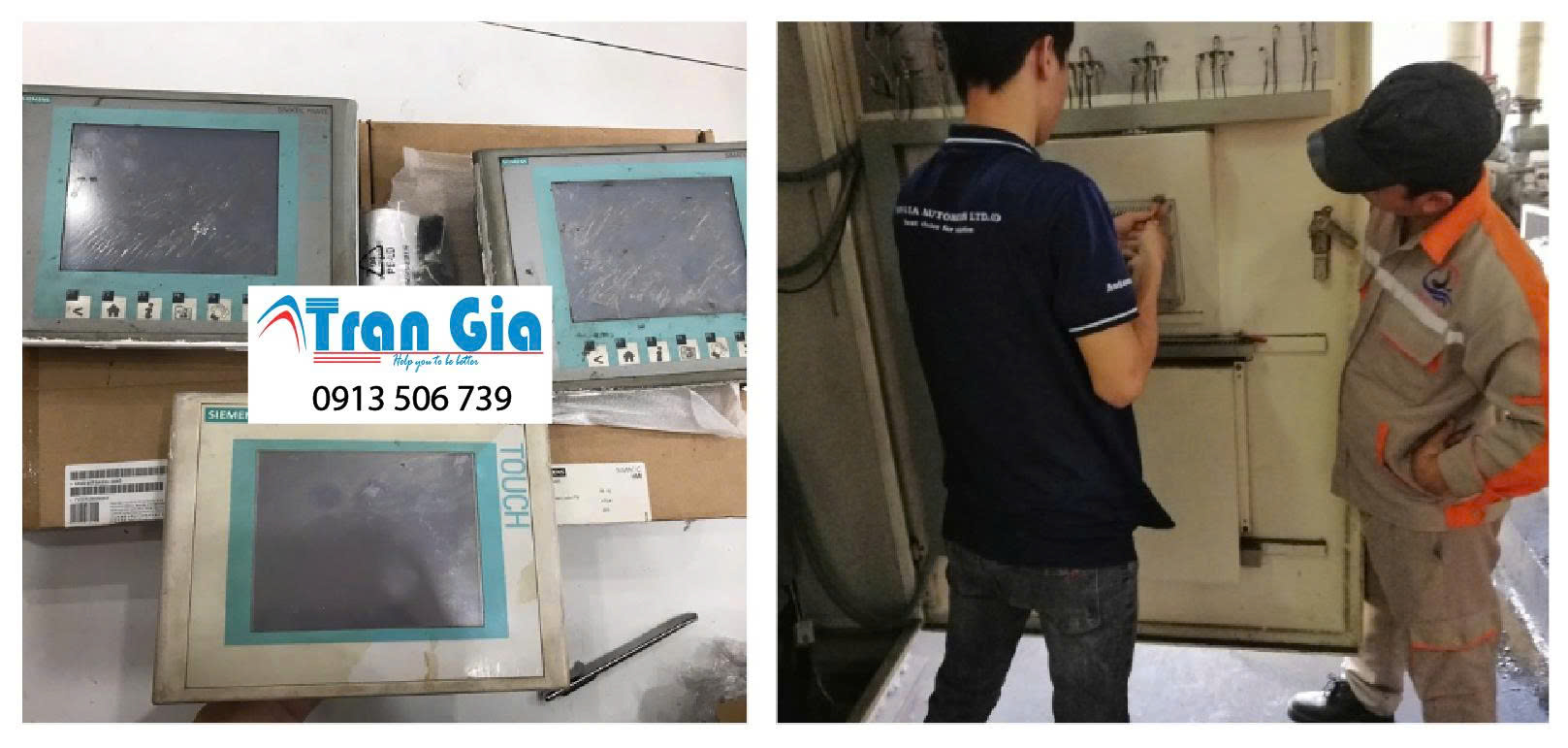

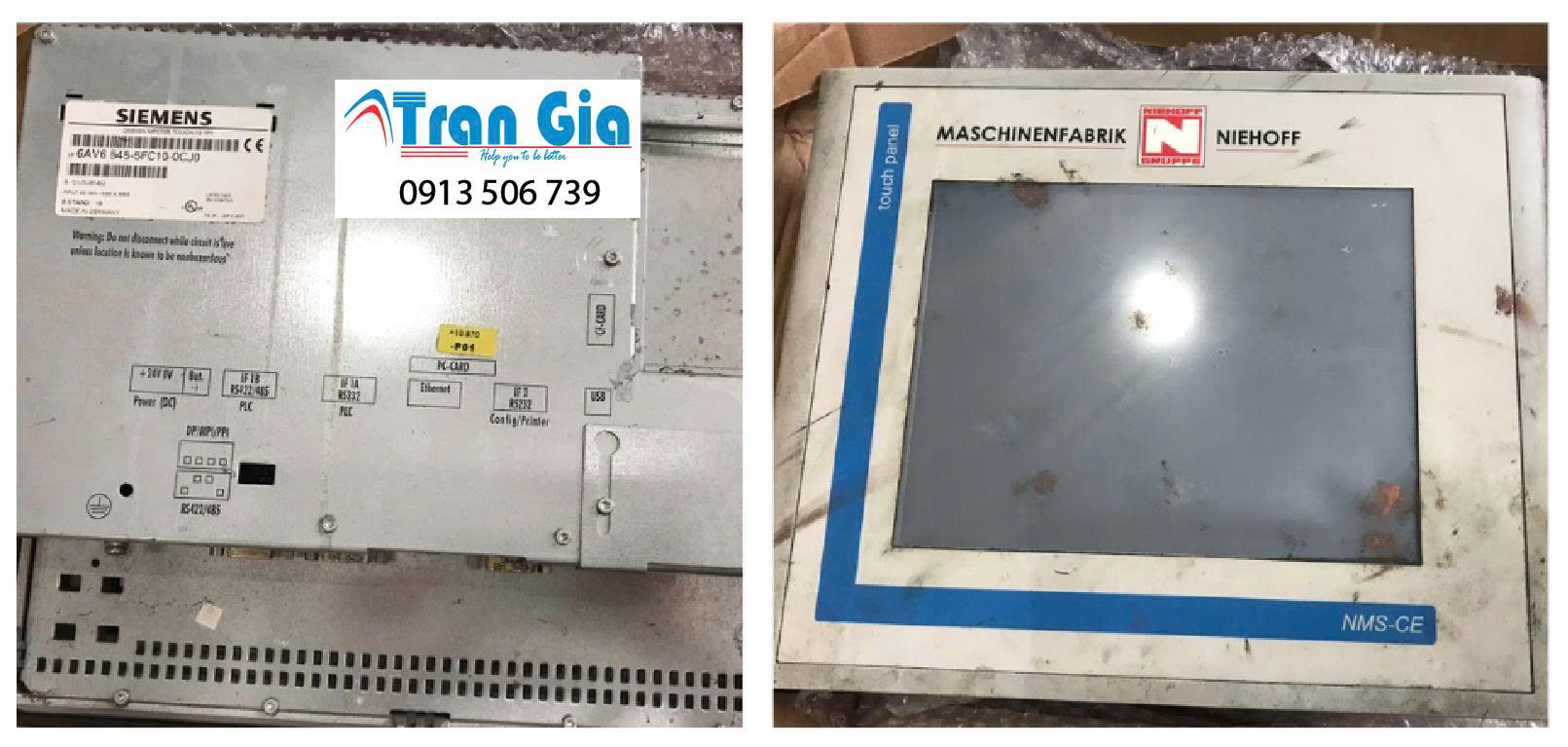

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa tại Trần Gia Automation

Các linh kiện chúng tôi luôn có sẵn phục vụ công tác sửa chữa, thay cảm ứng màn hình HMI PanelMater , Thay LCD màn hình cảm ứng PanelMater

– Tấm cảm ứng, mặt cảm ứng màn hình HMI : 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch LCD, mặt hiển thị LCD: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch các thương hiệu Kyocera, Sharp, NEC,…
– Board CPU màn hình HMI
– Board truyền thông màn hình HMI : Các Bo truyền thông và IC truyền thông
– Board nguồn: Tất cả các dòng kể cả IPC
– Bóng cao áp: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
– Board kết nối truyền thông: CAN bus, Profibus, ….
– Cáp lập trình: USB, RS232, Ethernet

– Sửa chữa màn hình HMI  bị hư màn hình cảm ứng với các lỗi như: nứt gương, bể gương cảm ứng do va đập; hoặc gương cảm ứng không nhạy, cảm ứng chậm; hoặc gương cảm ứng bị rạn thành nhiều đường nhỏ li ti do lão hóa, do sử dụng trong phòng nhiệt cao trong thời gian dài,…

– Sửa chữa màn hình HMI bị hư màn hình LCD, có thể do LCD bị lỗi hiển thị (hiển thị mờ, nhòe chữ, ánh sáng không đều, hiển thị chấm đen,…), hoặc do LCD bị lão hóa do dùng lâu ngày trong điều kiện khắc nghiệt

– Sửa chữa màn hình HMI bị lỗi kết nối với các thiết bị khác

– Màn hình HMI bị mất nguồn, hư nguồn Và một số các lỗi khác
